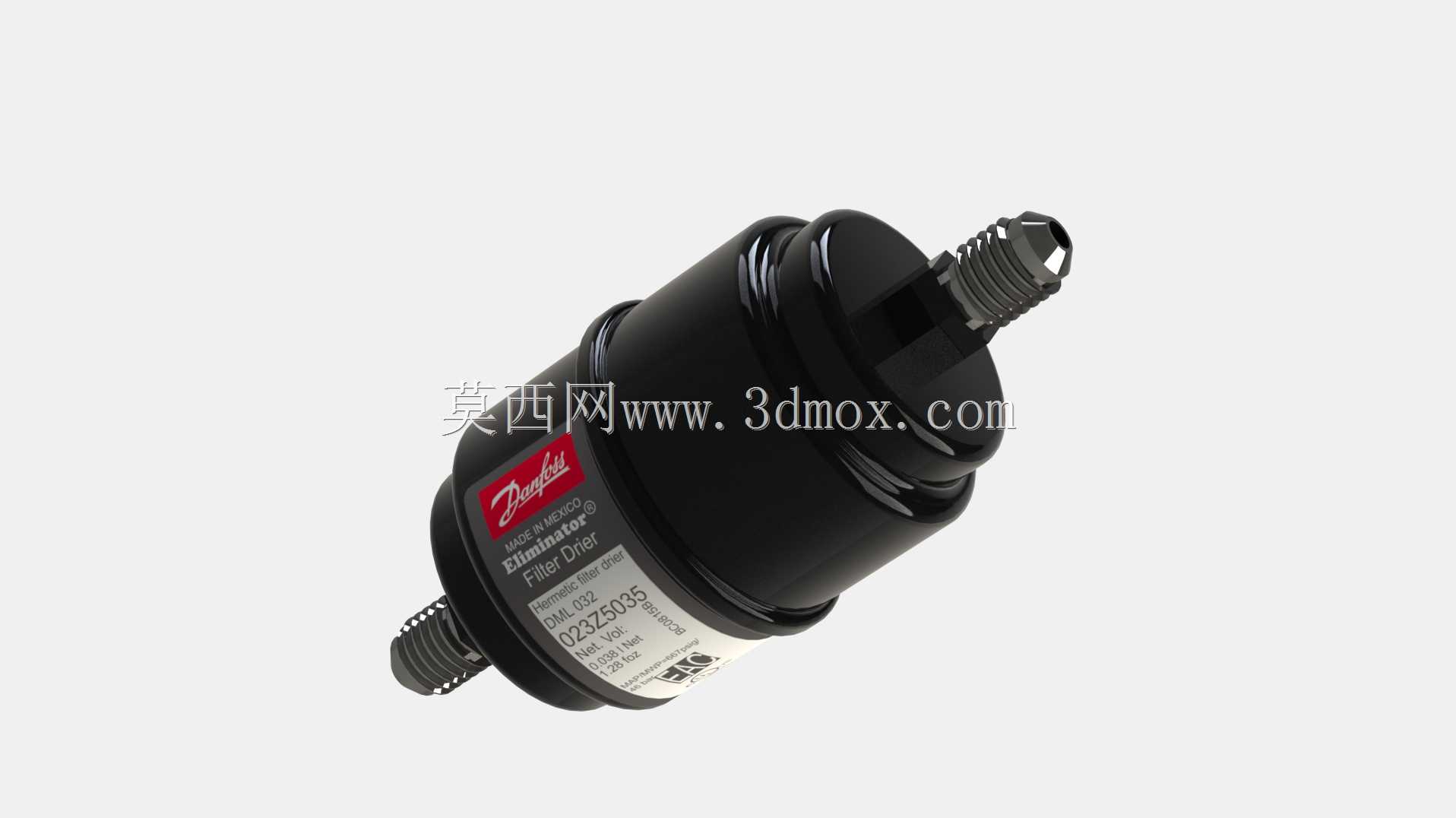

丹佛斯1/4口径DML032液管干燥过滤器

　　在商用制冷、冷链运输、小型冷库以及家用空调的冷媒循环管路中，这类小型螺纹接口干燥过滤器是不可或缺的管路元件，核心作用是拦截冷媒循环过程中携带的固体杂质，同时吸附管路内残留的游离水分，避免节流元件出现冰堵、杂质磨损压缩机缸体等常见故障。这款1/4英寸接口的DML032过滤器，采用两端外螺纹直连的结构设计，无需额外焊接转接件，在紧凑安装空间内可以直接对接同口径的铜管接头，适配R22、R410A、R134a等多种常用冷媒的管路系统。从结构设计逻辑来看，筒体采用拉伸成型的钢制外壳，两端通过旋压收口工艺固定端盖与过滤芯体，整体承压能力可以满足常规制冷系统的高压侧工作压力要求，外壳表面做了发黑防锈处理，能够适应冷库、户外机组等存在凝露、

　　潮湿的安装环境，避免长期使用后外壳锈蚀脱落污染周边管路。两端的外螺纹接口做了密封面倒角处理，安装时配合聚四氟乙烯密封带或者专用密封胶，就能实现可靠的管路密封，不会出现冷媒泄漏的问题。过滤芯体采用分子筛与烧结滤网复合的结构，外层的金属滤网可以拦截管路焊接残留的氧化皮、金属碎屑、密封带残丝等粒径较大的固体杂质，内层的分子筛填充层则可以高效吸附冷媒中溶解的游离水分，同时不会与冷媒、冷冻油发生化学反应，不会产生多余的杂质析出污染整个冷媒循环系统。在实际选型匹配过程中，1/4英寸的接口尺寸适配制冷量在3kW以内的小型制冷系统，比如商用展示柜、制冰机、小型分体式空调、冷藏车的独立制冷单元等场景，

　　安装位置通常设置在冷凝器出口与节流元件（毛细管或者热力膨胀阀）之间的液管段，这个位置的冷媒处于过冷液态，过滤器的压损对系统整体制冷效率的影响可以控制在极低水平，同时能最大程度保护下游的节流元件不会被杂质堵塞、不会因水分结冰出现冰堵故障。从安装边界来看，这款过滤器的筒体直径较小，整体长度控制在短尺寸范围内，安装时不需要预留过大的操作空间，两端螺纹对接时的拧紧力矩不需要过大，避免过度挤压导致螺纹变形或者端盖密封失效，安装方向没有强制要求，但通常建议按照筒体上标注的冷媒流向箭头安装，保证过滤芯体的杂质拦截层迎向冷媒来流方向，延长过滤器的整体使用寿命。在三维建模过程中，这类元件的模型需要重点还原两端螺纹的公称尺寸、螺距参数，

　　筒体的外径与总长度尺寸，以及端盖处的收口结构特征，方便在做制冷管路整体布局时进行干涉检查，提前确认管路走向与周边压缩机、冷凝器、钣金支架的间隙是否满足安装要求，避免实际装配时出现空间不足无法安装的问题。同时模型还原了外壳表面的标签区域特征，在做设备整体渲染、装配示意的时候，可以更贴近真实产品的外观效果，用于产品说明书、安装指导文件的配图制作时，不需要额外做外观修饰就能达到商用展示的精度要求。在实际运维过程中，这类干燥过滤器属于一次性更换元件，当系统出现冰堵故障、或者系统大修打开管路暴露在空气中较长时间后，就需要更换同规格的过滤器，避免芯体吸附饱和后失去干燥过滤作用，因此在做备件建模、BOM清单梳理时，准确还原接口尺寸与整体外形参数，能够帮助运维人员快速匹配替换件，减少备件选型错误导致的安装适配问题。不同于大型工业管路的法兰连接过滤器，这类小型制冷用干燥过滤器的结构更紧凑，流通阻力更小，针对冷媒这种特殊流体做了材质兼容性优化，所有与冷媒接触的部件都不会与冷冻油、冷媒发生溶胀或者腐蚀反应，长期在高低温交变的管路环境下工作，也不会出现芯体粉化、密封失效的问题，能够保证制冷系统长期稳定运行，减少因管路污染导致的压缩机故障概率，降低制冷设备的全生命周期运维成本。
