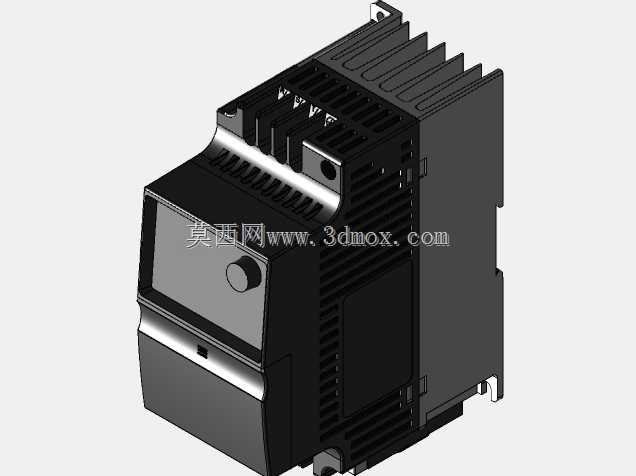

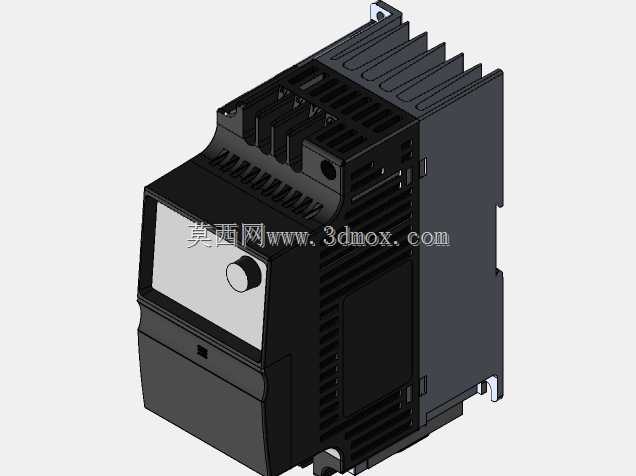

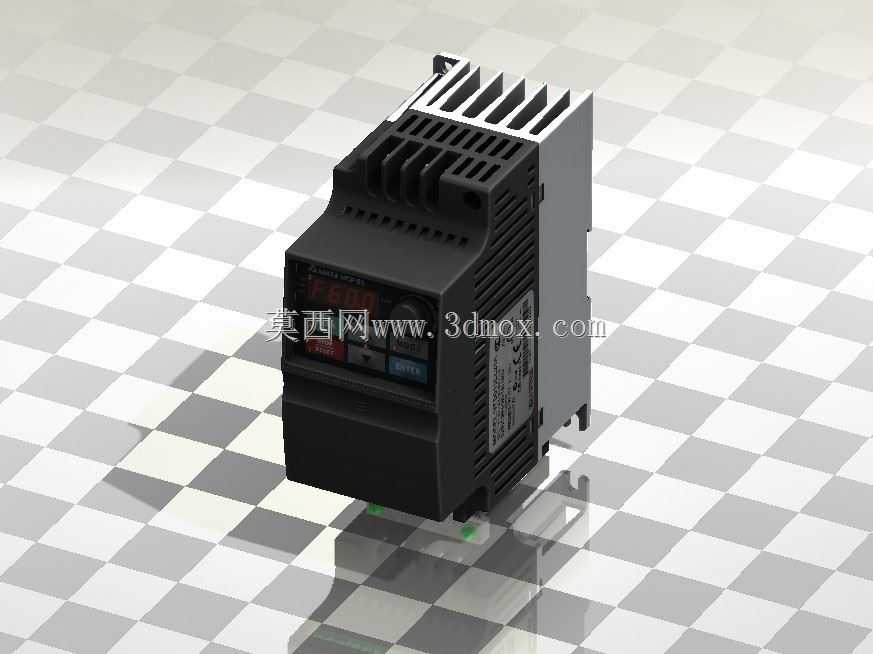

台达VFD-EL系列紧凑型变频调速器结构模型

　　这款变频调速器的三维结构还原，完全围绕工业现场实际安装与运维需求搭建，没有做多余的外观美化，所有结构细节都对应量产实物的装配逻辑。在轻工生产线的输送辊道、小型风机水泵调速、单机配套设备的驱动控制场景里，这类紧凑型变频器的安装空间往往非常局促，很多时候要直接嵌装在设备侧的电控箱预留槽位里，甚至和接触器、接线端子排并排布置，所以建模时首先卡死了安装边界尺寸：本体宽度控制在适配标准DIN导轨安装的最小间距，底部预留的接线端子下沉空间刚好匹配常规多股铜芯线的弯曲半径，不会出现接线后线缆顶到电控箱盖板的问题，侧面的散热鳍片高度也做了精准还原，保证多台并排安装时相邻设备之间留够对流散热间隙，不会因为热量堆积触发过温保护。

　　从功能结构来看，这款变频器的本体布局完全服务于现场操作便利性：正面的操作面板区域做了轻微的下沉式设计，按键和数码显示管的高度差刚好避免日常清理电控箱时误触参数，面板下方的状态指示灯开孔位置对应实际PCB板的灯珠排布，不用拆盖就能直观判断运行、故障、电源接通的状态。顶部的散热鳍片不是装饰性结构，建模时还原了鳍片的厚度和间距，对应实际产品的自然散热+内置小风扇的风道设计，功率器件直接贴装在鳍片对应的金属背板上，热传导路径最短，长时间满负荷运行时能把核心器件温度控制在允许范围内。侧面的安装卡扣结构做了完整的细节还原，既支持标准DIN导轨快装，也预留了螺丝固定的沉头孔位，适配不同安装场景的固定需求，不管是垂直安装在电控箱背板，还是水平嵌装在设备操作面板下方，都能保证固定强度，不会因为设备运行振动出现松脱。

　　建模过程中特意还原了产品的走线空间设计：主回路接线端子和控制回路端子做了物理分隔，中间有凸起的隔离筋，避免强电线路的干扰串入控制信号回路，端子旁的标识槽位置也和实物一致，方便现场接线时对应线号标识，减少接错线的概率。本体侧面的铭牌区域做了凹陷处理，粘贴铭牌后不会突出本体表面，避免安装时刮蹭到相邻器件。底部的接地端子位置特意做了加大的接触面，保证接地可靠性，符合工业电控设备的安全规范。

　　很多小型设备配套选型时，往往会忽略变频器的外形尺寸和周边器件的干涉问题，比如接线后线缆的弯曲半径、散热风道的预留空间、操作面板的可视角度，这款模型把这些容易被忽略的细节都做了精准还原：操作面板的倾斜角度刚好适配站立操作时的视线高度，不用弯腰就能看清显示的频率参数；侧面的散热进风口开孔位置避开了安装导轨的遮挡区域，保证进风通畅；接线端子的螺丝深度做了还原，匹配常规螺丝刀的操作行程，不用准备特殊长度的工具就能完成接线作业。

　　在设备改造场景里，这类紧凑型变频器经常用来替换老旧的调速装置，模型的安装孔位尺寸完全对应同功率等级的主流产品安装尺寸，不用重新在电控箱上打孔就能直接替换，减少现场改造的工作量。本体的外壳分模线位置也做了还原，方便后续做结构拆解演示时，对应实际产品的装配拆分逻辑，不管是做设备的BOM表统计，还是做运维培训的拆解演示，都能直接对应实物结构。

　　从设计思路来看，这款产品的结构完全围绕小型化、高可靠性、易操作三个核心点展开，没有多余的装饰性结构，所有的外形凸起和凹陷都有对应的功能作用：正面的凸起筋条既可以增强外壳的结构强度，避免安装时受力变形，也能在多台设备堆叠运输时起到防滑作用；顶部的散热鳍片边缘做了圆角处理，避免安装时划伤操作人员；底部的线缆引出位置做了圆弧过渡，不会割伤线缆绝缘层。这些细节在建模时都没有省略，完全还原了量产产品的工程设计考量，不是只做外观相似的空壳模型。
