安德森连接器注塑外壳结构设计

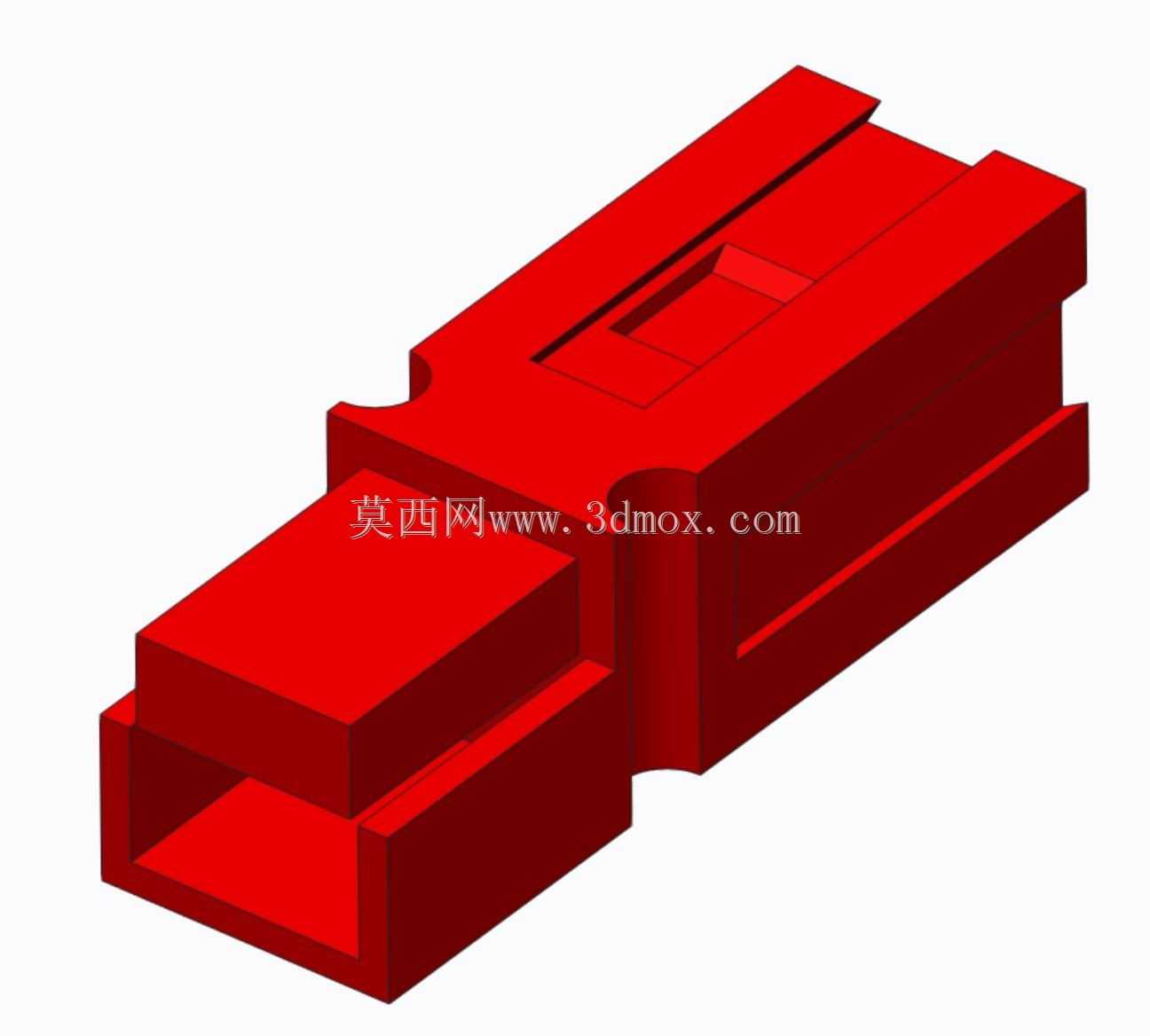

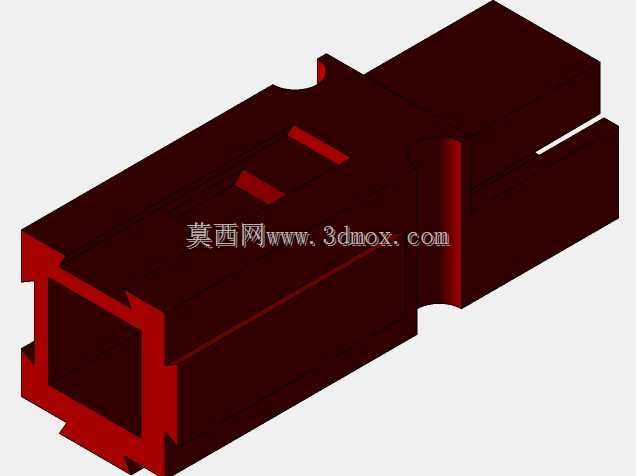

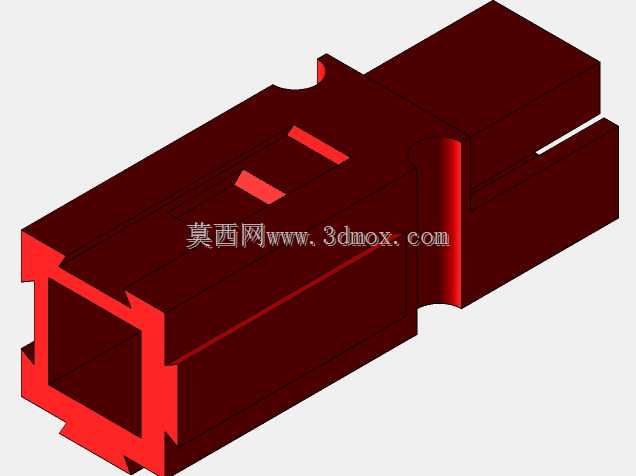

　　这款安德森连接器的外壳结构，是大电流电气连接场景里的核心防护部件，日常在储能设备、电动叉车、UPS电源系统、光伏逆变装置的动力回路里随处可见，主要承担内部导电端子的定位、绝缘防护、插接导向以及外力缓冲的作用，避免大电流工况下出现端子偏移、积尘短路、插接错位的问题。从结构设计逻辑来看，外壳采用了对称式的插接导向结构，前端的阶梯式凸台与凹槽是和对插端配合的定位结构，插接过程中可以先通过大尺寸的外轮廓导向完成粗定位，再通过内侧的窄槽实现端子的精准对位，能有效降低盲插时的对位难度，即使是在设备维护的狭小空间内操作，也能快速完成插接动作，不会出现端子顶歪、插偏的情况。外壳两侧的内凹弧形结构，是专门为插拔操作设计的施力位，

　　手指扣合时能获得足够的摩擦力，插拔过程中不需要额外借助工具，徒手就能完成可靠的连接与分离，同时这个内凹结构也能在外壳堆叠存放时起到限位作用，减少运输过程中外壳之间的滑动磕碰。外壳顶部的长条形凹槽，是内部端子的防退卡位结构，端子装入外壳型腔后，对应的卡簧会嵌入这个凹槽内，限制端子在插拔力作用下的轴向窜动，即使在设备振动工况下，端子也不会从外壳内脱出，保证连接的可靠性。外壳的壁厚设计采用了均匀等厚的方案，整体壁厚保持在2mm左右，既可以满足注塑成型时的熔体流动要求，避免出现缩痕、缺胶的成型缺陷，也能在控制材料成本的前提下，提供足够的结构强度，在承受常规的踩踏、挤压外力时不会出现开裂变形。从安装边界来看，

　　这款外壳的外部轮廓没有多余的外凸结构，整体呈规整的长方体形态，在设备内部排布时，可以紧密贴合相邻的元件安装，不需要预留过多的避让空间，能有效提升电气柜内部的空间利用率。外壳的型腔内部做了对应的分隔筋，不同极性的端子装入后，分隔筋会在两个端子之间形成绝缘隔离屏障，即使在高湿、凝露的工况下，也能避免极间爬电距离不足导致的短路风险。插接端的端面做了微小的倒角处理，既可以去除注塑成型产生的飞边毛刺，也能在插接时起到导入作用，减少对插端密封圈的磨损，提升防护结构的使用寿命。在实际选型应用中，这款外壳适配的是常规大电流安德森连接端子，安装时只需要将压接好导线的端子从外壳尾部推入型腔，听到卡位的卡扣声响即可完成装配，不需要额外的螺丝固定，

　　装配效率远高于传统的螺丝锁紧式连接器外壳。外壳的外表面没有多余的装饰结构，所有的结构特征都服务于功能需求，外侧的长条形加强筋沿着外壳的轴向布置，既可以提升外壳的抗弯折强度，也能在外壳注塑成型时减少翘曲变形，保证外壳的尺寸精度，让批量生产的外壳互换性达到使用要求。在设备维护场景中，这种一体式的外壳结构不需要拆解额外的固定件就能快速检查内部端子的连接状态，排查故障时的操作效率更高，同时外壳的绝缘材质可以耐受常规的油污、弱酸弱碱腐蚀，在工业车间、户外储能等复杂工况下也能长期稳定工作，不会因为环境介质的侵蚀出现绝缘性能下降的问题。
