绝缘环形冷压接线端子结构设计

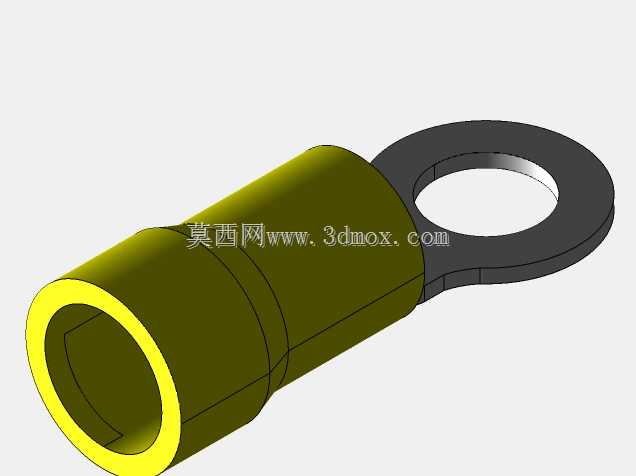

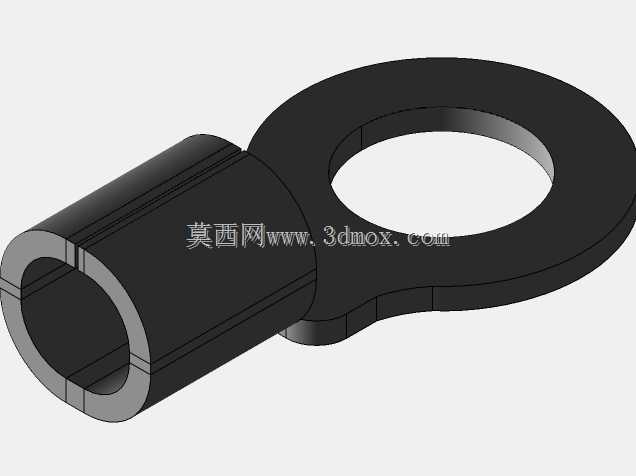

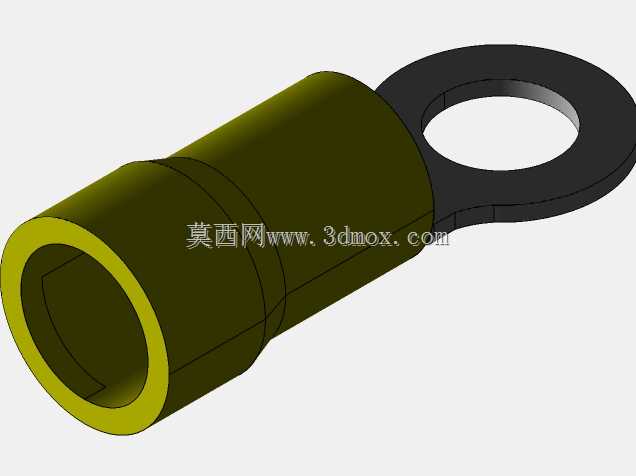

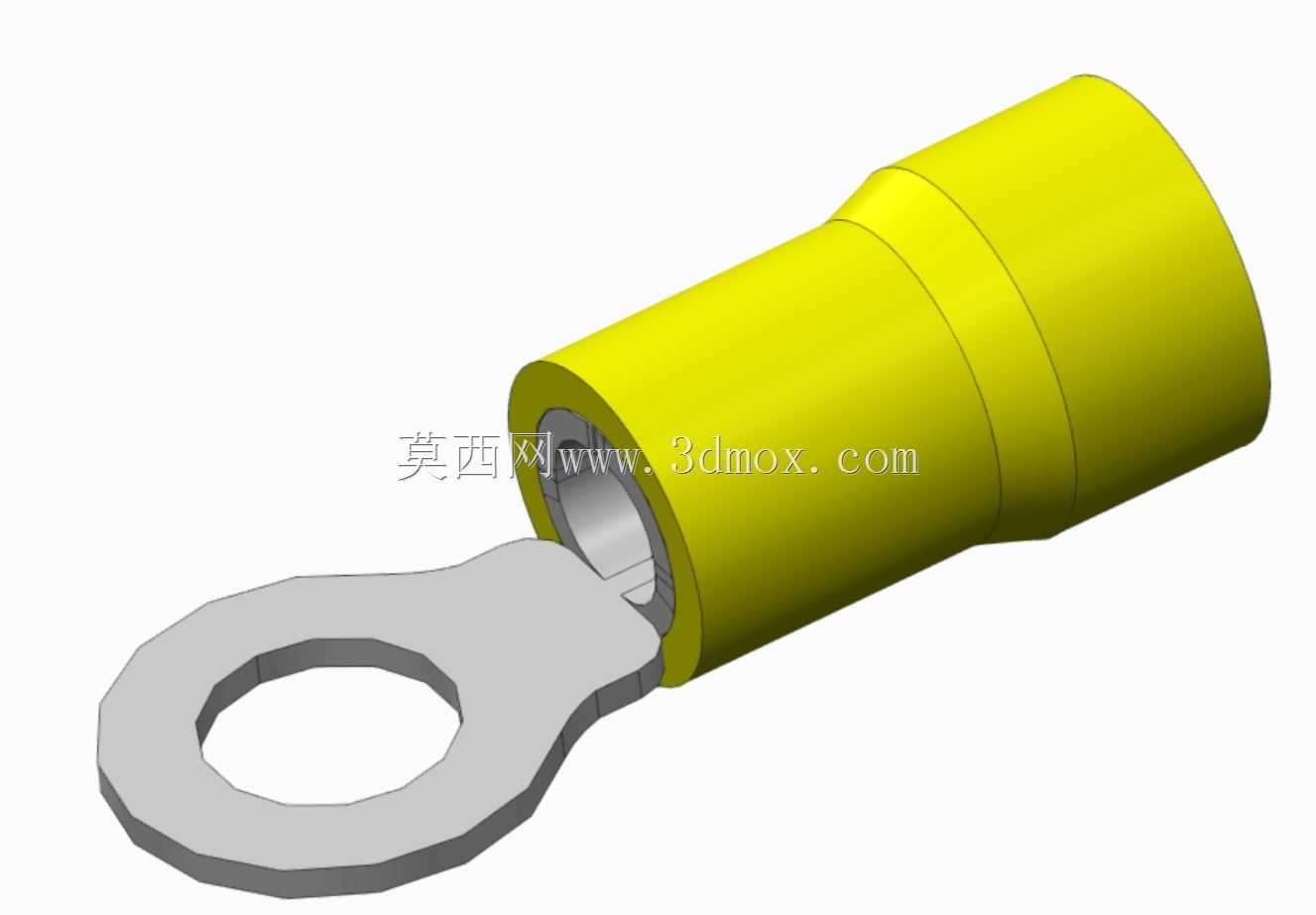

　　在低压电气布线、电控柜装配、设备线束加工场景里，这类环形绝缘冷压端子是导线与接线桩实现可靠导通连接的核心基础连接件，日常选型和建模时需要兼顾压接可靠性、绝缘防护性、安装适配性三个核心维度，不能只做外形复刻忽略实际使用的边界要求。这个端子适配5mm规格的安装螺栓，对应可压接的导线线芯截面积覆盖2.6至6.5mm区间，也就是常规多股铜芯软线从2.5平方到6平方的常用布线规格，覆盖了民用配电、工业控制回路里大部分二次回路、小功率主回路的接线需求。从结构拆分来看，整个端子分为导电基体和绝缘护套两个部分，导电部分采用紫铜基材冲制后镀锡处理，一端是带标准安装孔的环形接耳，环形接耳的平面度是设计时需要重点控制的形位公差，

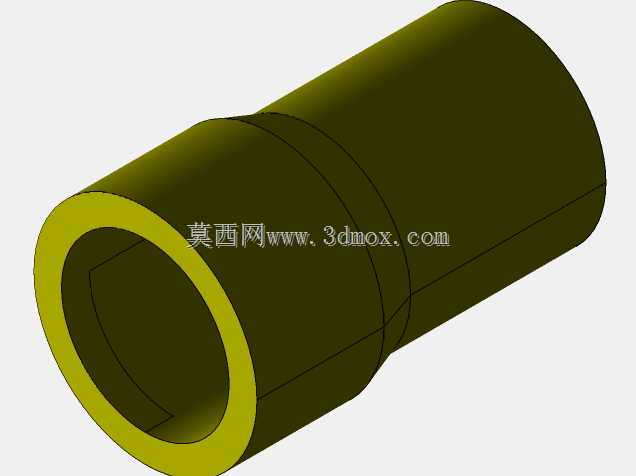

　　安装后要能和接线桩的金属平面完全贴合，避免接触面积不足导致的载流发热，接耳和压接筒的过渡位置做了圆弧收窄处理，既可以分散压接后导线弯折的应力集中，也能避免冲制过程中出现应力开裂的问题。压接筒部分是和导线线芯直接配合的结构，筒体内径根据适配线径的上限做了合理余量设计，压接时采用六边形围压的方式就能让铜筒内壁和多股铜芯充分咬合，既保证足够的拉脱力，也能降低接触电阻。外部的绝缘护套采用硬质聚氯乙烯材质注塑成型，护套和铜基体的配合采用过盈套接的方式，护套尾部做了渐进的锥面收口，压接完成后收口位置会紧紧包裹导线的绝缘层，避免导线线芯外露引发的短路、触电风险，同时护套表面做了细微的防滑纹理，方便施工时手持对位，也能区分不同线径规格的端子。

　　建模过程中需要重点把控几个安装边界尺寸：首先是环形接耳的安装孔中心到压接筒端面的距离，这个尺寸决定了接线后端子和相邻元器件的安全电气间隙，不能因为尺寸过小导致绝缘护套和带电体距离不足；其次是压接筒的外径和护套的最大外径，要匹配对应规格冷压钳的压接模腔尺寸，同时保证安装时能顺利伸进接线位的空间，不会和旁边的端子、线槽产生干涉；还有环形接耳的厚度，要匹配对应螺栓规格的平垫、弹垫的压接范围，保证螺栓拧紧后弹垫的压合力能完全作用在接耳平面上，不会因为接耳过薄导致压接不实，或是过厚导致螺栓螺纹啮合长度不足。实际工程应用里，这类端子相比叉形端子的抗振性能更好，在有振动的设备比如机床、移动工程机械的线束上使用时，

　　不会因为螺栓轻微松动就出现端子脱落的问题，绝缘护套的设计也让带电部分的防护等级满足IP20的要求，适合在没有额外绝缘防护的电控柜内部、设备内部布线使用。设计时还要注意压接筒和环形接耳的同轴度偏差，偏差过大会导致压接后导线和安装孔出现偏角，安装时强行掰正会导致铜基出现隐裂，长期使用后出现断裂失效的问题，护套的颜色通常会根据适配线径做区分，但建模时如果做通用结构可以不用绑定颜色属性，只保留护套的结构特征即可。另外，环形接耳的孔边需要做去毛刺处理，对应的建模特征里要加上孔口的微小倒角，避免安装时毛刺刺破平垫的镀锌层，或是在长期使用后出现尖端放电的问题，压接筒的尾部端口也需要做内倒角，方便穿线的时候导线能顺利伸进筒内，不会被端口的锐边刮散铜丝，影响压接质量。
