八端子带双固定件按压式接线连接器

　　这款八回路带双侧固定结构的按压式接线连接器，是工控板卡、小功率电源模组、民用电器内部控制回路里常用的互联部件，日常做低压控制回路布线时经常会用到这类器件，相比螺丝锁付的端子排，它的接线效率更高，不需要反复拧动螺丝调整压接力度，对现场布线的作业人员友好度更高，尤其是小线径的多股软线压接，不会出现螺丝拧断铜丝、压接不实导致的接触不良问题。

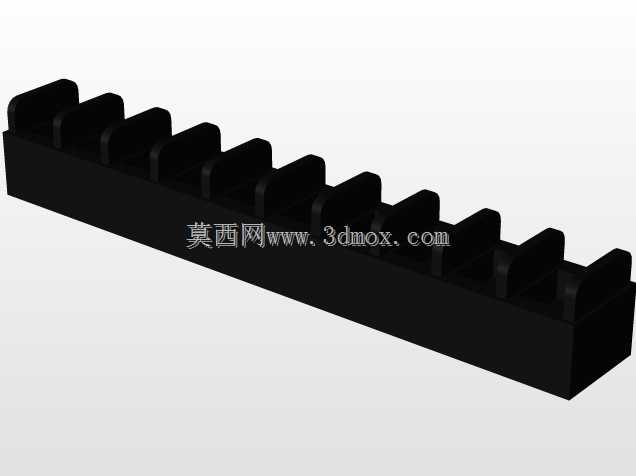

　　从结构设计来看，主体采用阻燃绝缘材质的基座作为承载结构，每一个端子位都设置了独立的隔仓，相邻端子之间有绝缘挡墙分隔，避免接线过程中铜丝外露造成的极间短路，隔仓的高度刚好覆盖端子的金属带电部分，即使在密集布线的柜体内，也能降低异物搭接造成的短路风险。基座两侧额外设置了带安装孔的固定耳，这两个固定件是区别于普通直插端子排的核心设计，普通无固定结构的排针式端子仅靠插针的焊盘受力，在设备运输振动、长期使用过程中容易出现焊盘脱落、端子歪斜的问题，两侧的固定耳可以通过螺丝或者卡扣将整个连接器牢牢固定在PCB板或者安装面板上，将插针承受的机械应力转移到固定结构上，大幅提升连接的长期可靠性。

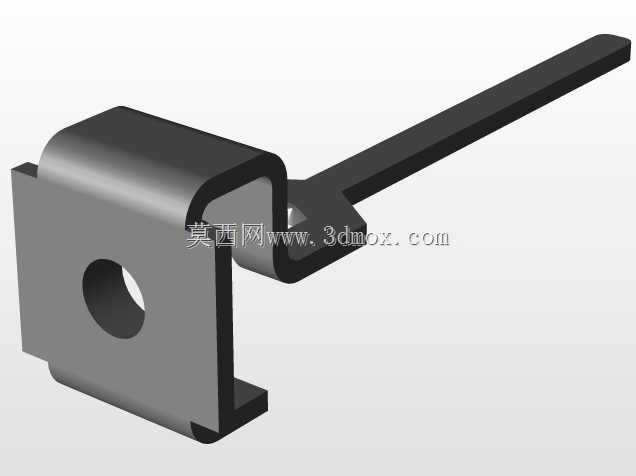

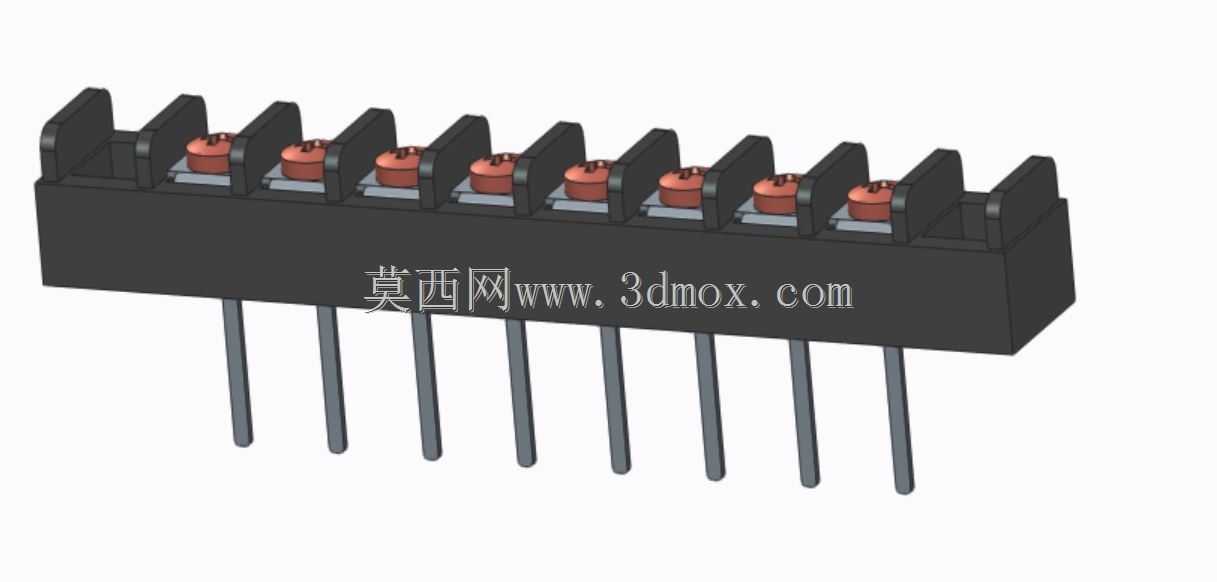

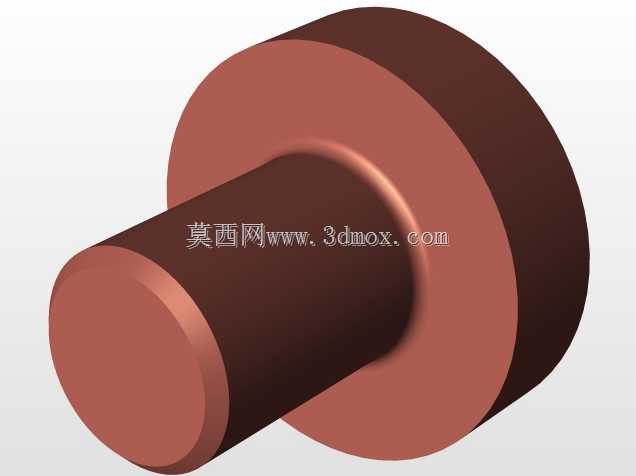

　　端子的接触部分采用铜质导电件，表面做镀镍处理，兼顾导电性能与抗氧化能力，顶部的红色按压帽是操作部件，接线时按下按压帽就能带动内部的弹簧夹片张开，剥好绝缘层的导线可以直接插入端子底部的接线孔，松开按压帽后夹片会在弹簧力作用下牢牢压紧导线，这种弹簧压接的结构对单股硬线和多股软线都有不错的适配性，压接力不会因为人工操作的力度差异出现波动，每个回路的接触电阻一致性更好。下方伸出的八根直插式焊针，间距采用行业通用的标准节距，适配常规的PCB板孔位设计，插针的长度经过核算，既能保证波峰焊或者手工焊接时焊锡能够充分浸润针脚，又不会因为针脚过长导致焊接后背面露出过多，影响板卡背面的绝缘距离。

　　在实际选型应用中，这类连接器通常用在交流250V以下、直流30V以下的控制信号回路或者小电流供电回路，额定通流能力根据线径适配范围一般在10A以内，足够满足按钮信号传输、传感器供电、小型继电器驱动这类场景的使用需求。安装时需要注意，两侧固定件的安装孔位要和PCB上的定位孔对齐，固定螺丝的锁紧力度不能过大，避免绝缘基座出现开裂，焊接时要控制焊锡温度和焊接时间，防止高温传导到基座导致塑料件变形，影响按压结构的正常动作。布线过程中每个端子接入的导线铜丝不能外露在隔仓外部，多股线压接前最好做好搪锡处理，避免分散的铜丝造成相邻端子短路。

　　从建模还原的角度来看，这个模型完整还原了产品的所有结构细节，包括绝缘基座的挡墙轮廓、按压帽的外形、插针的直径与伸出长度、两侧固定耳的安装孔尺寸，在做PCB布局设计、控制柜三维布线仿真时，可以直接调用这个模型进行干涉检查，提前确认安装空间是否足够，避免实际生产组装时出现连接器和周边元器件、结构件干涉的问题。尤其是在做紧凑型设备的结构设计时，这类带固定件的连接器需要预留按压操作的空间，模型的准确外形可以帮助设计师在设计阶段就预留好手指操作的空间，不会出现组装后因为空间不足无法按压接线的问题。
