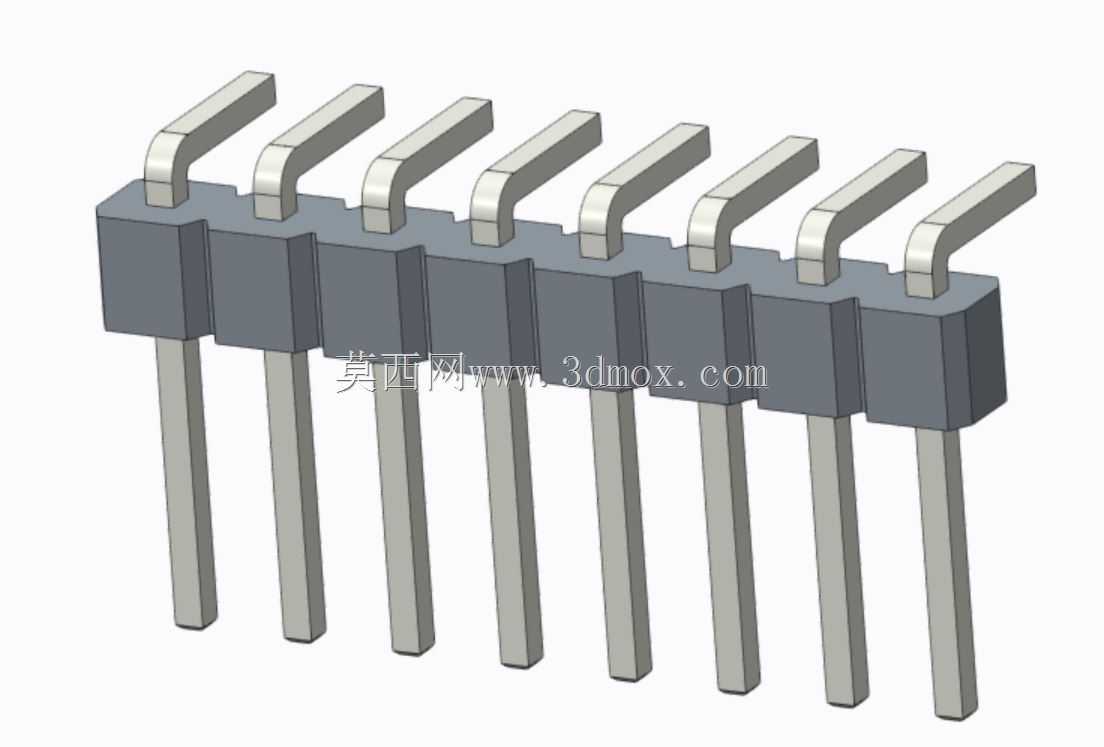

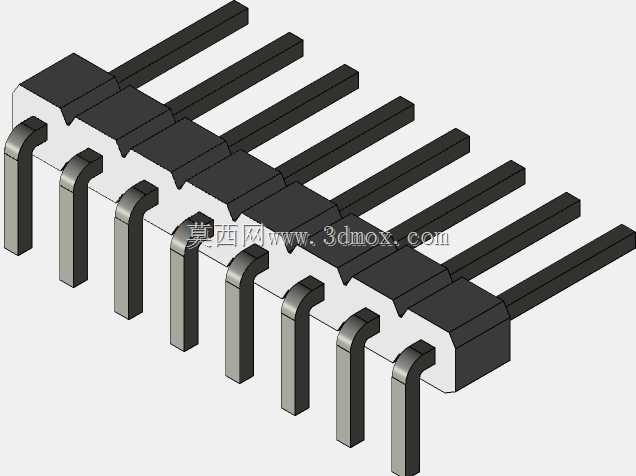

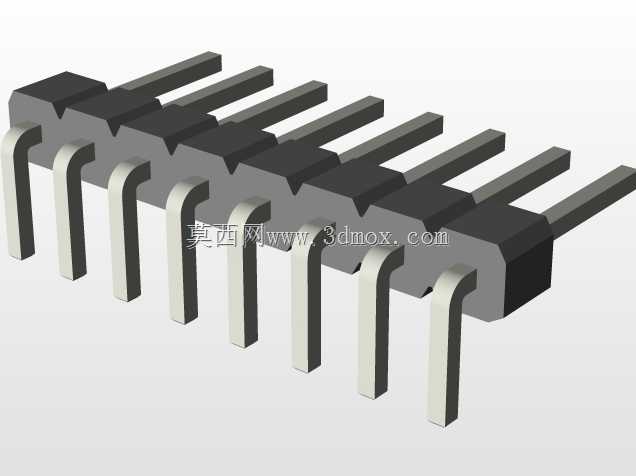

90度弯角8路直插式接线端子排

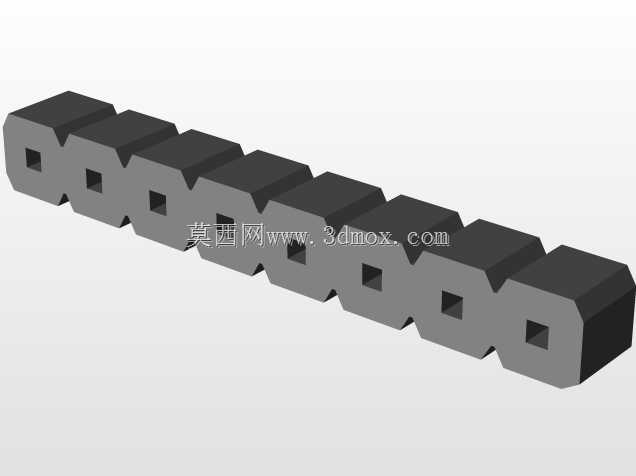

　　在工业控制板卡、电源模块、小型工控设备的内部布线场景里，这类90度弯角的8路端子排是解决板内垂直布线与侧向出线冲突的常用连接件，很多时候设备内部PCB板到外壳侧壁的走线空间被电容、散热片等器件挤占，直插式直出端子会让线束弯折半径过小，长期受振动后线芯易断裂，弯角结构的端子刚好能把出线方向转90度，让线束顺着板边平行排布，既压缩了板件上方的空间占用，也能避免线束和周边高器件产生干涉。从结构设计上看，这款端子排采用单路塑壳拼接的组合结构，每一路的绝缘基座都是独立的阻燃PA66材质注塑件，相邻基座之间通过定位卡槽拼接成8路整体，既可以根据实际需求增减路数调整规格，也能在单路端子损坏时单独替换，不用整体报废整排端子，

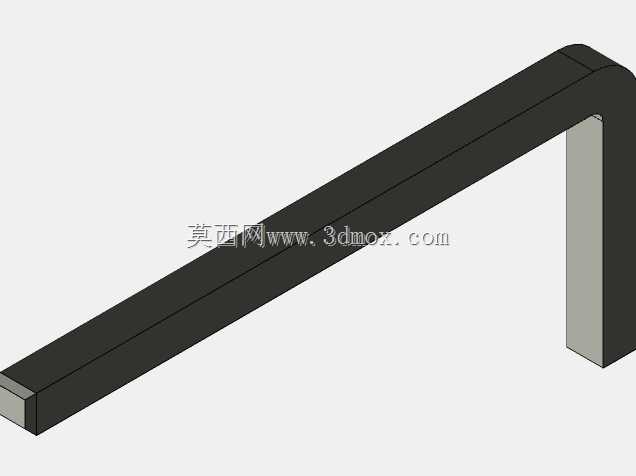

　　降低了设备后期维护的成本。每一路的导电件采用铜合金镀锡工艺，直插端是适配PCB板通孔的标准方型插针，插针长度刚好能穿过常规1.6mm板厚的PCB，过波峰焊时焊锡能顺着插针的倒角面爬升，形成饱满的焊点，不会出现虚焊、透锡不良的问题；弯角端的接线部位采用压接式结构，适配线径0.5-2.5平方毫米的多股铜芯线，接线时拧紧顶部的螺丝就能把线芯牢牢压在导电件的卡槽里，抗拉力能达到行业标准要求，即使设备运行时存在持续振动，接线也不会松脱。设计过程中需要重点控制弯角部位的尺寸公差，插针弯角的R角不能过小，否则冲压弯折时铜材内部会产生应力集中，长期使用或者过波峰焊的高温环境下容易出现断裂；同时弯角的角度偏差要控制在±1度以内，

　　否则整排端子焊接到PCB上之后，出线端的平面度会超差，外接的线束插头或者冷压端子无法对齐，导致装配困难。安装边界方面，这款端子排焊接到PCB上之后，直插端在PCB背面的突出长度不超过2mm，不会和板背面的外壳加强筋产生干涉；弯角出线端距离PCB板面的高度控制在10mm以内，上方预留3mm的空间就能满足线束弯折的最小半径要求，整排端子的总长度根据8路的排布刚好适配常规的板边安装位，两端的基座上预留了固定孔位，除了波峰焊固定之外，还可以额外加装螺丝把端子排锁在PCB的固定柱上，进一步提升抗振动性能，适合用在有持续振动的工业设备、车载电控模块这类场景里。实际选型使用时，需要注意这款端子的额定载流量是每路10A，

　　相邻端子之间的绝缘耐压能达到AC1500V，满足低压工控设备的电气间隙要求，布线时不同回路的线束可以顺着弯角方向整理成束，用扎带固定在板边的线卡上，既美观也能避免线束散乱影响设备内部的风道流通，在小功率变频器、PLC扩展模块、小型开关电源的板件设计里，这类弯角端子排的应用占比很高，相比直出端子能节省至少15mm的板上垂直空间，让设备的整体厚度可以做的更薄，适配紧凑型设备的结构设计需求。
