CEMAR系列断路器防护外盖结构设计

　　在低压配电系统的终端配电回路里，断路器是承担过载、短路保护的核心元器件，而配套的外盖部件，往往是容易被设计人员忽略却直接影响设备运行可靠性、运维操作安全性的关键结构件。这款适配CEMAR 8538.90.90.55规格的断路器外盖，从实际配电场景的使用需求出发做结构优化，首先要匹配对应型号断路器的安装卡槽边界，外盖两侧的凸耳卡扣结构完全贴合断路器本体的预留卡位，安装时不需要额外的紧固件，顺着卡槽推入即可完成卡合固定，运维人员拆卸时也只需要轻压卡扣位置就能取下外盖，不需要借助额外工具，适配日常配电运维的快速操作需求。

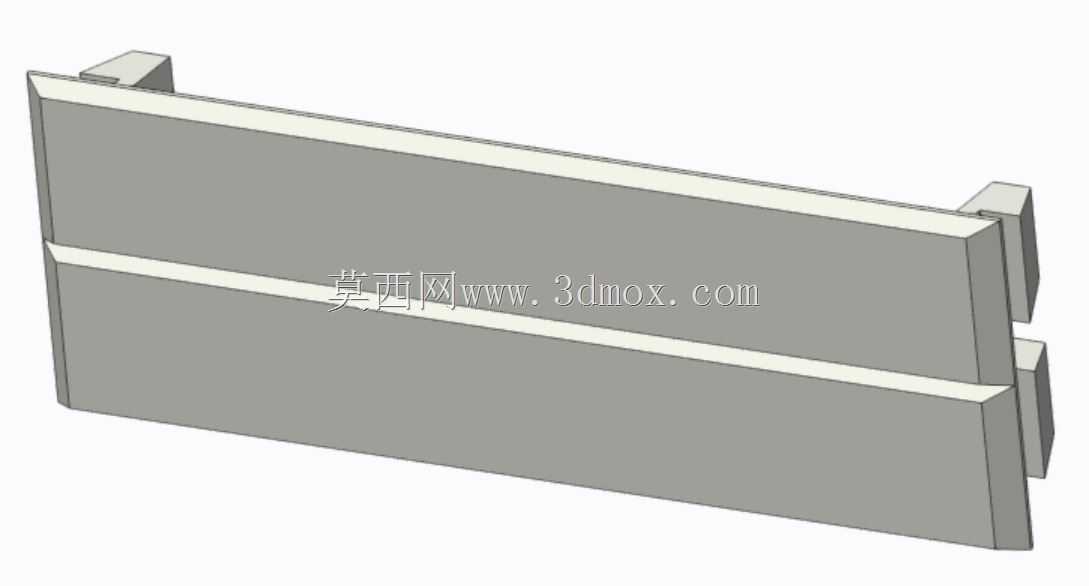

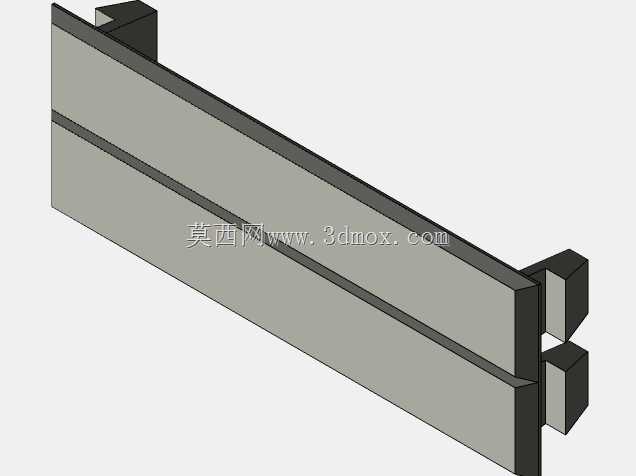

　　从结构设计的细节来看，外盖主体采用长条形板式结构，表面设置两道平行的横向加强筋，既能够提升外盖整体的抗形变能力，避免在运输、安装过程中受外力挤压出现弯折开裂，同时两道筋条也刚好对应断路器本体的操作分界区域，能够在不遮挡操作手柄行程的前提下，对断路器内部的接线端子、灭弧室区域形成物理隔离，防止运维人员操作时误触带电部位，也能阻挡外界的灰尘、飞溅的杂物进入断路器内部，降低因积尘、异物侵入导致的绝缘下降、接触不良等故障概率。外盖的边缘做了小角度的倒角处理，没有尖锐的直角棱边，避免安装运维过程中划伤操作人员的手部，也能减少外盖与柜体安装梁、相邻配电部件之间的硬接触磨损。

　　在实际的配电柜装配场景中，这类断路器外盖的安装边界需要严格匹配柜内的安装模数，这款外盖的厚度、长度尺寸完全适配标准模数化配电导轨的安装间距，安装后不会与相邻的回路断路器、漏电保护模块产生结构干涉，外盖与断路器本体贴合后缝隙控制在均匀的0.2mm范围内，既不会因为间隙过大导致防护失效，也不会因为公差过盈导致安装卡滞。从材质选型的适配性来看，这类外盖通常选用阻燃级的工程塑料制作，建模时的壁厚均匀控制在1.8mm，既保证足够的结构强度，也能适配注塑成型的工艺要求，避免出现缩痕、翘曲等成型缺陷，同时外盖的表面做哑光处理，在配电房的照明环境下不会产生强光反射，方便运维人员观察断路器的分合状态指示。

　　很多设计人员在做配电柜体的三维建模时，往往只重视断路器本体的模型装配，忽略外盖这类辅件的结构匹配，很容易出现后期装配时外盖与柜内的走线槽、标识牌、操作面板干涉的问题，这款外盖的三维结构完全还原了实物的安装卡扣、加强筋、倒角细节，在做配电柜体的装配校验时，可以直接导入模型进行干涉检查，提前排查安装空间不足的问题。另外在终端照明、小型动力配电的场景中，这类断路器外盖还能起到一定的防误操作作用，外盖安装后会遮挡断路器的接线端子区域，避免无关人员随意触碰接线部位，也能防止小型金属异物掉落至接线端引发的短路故障。从长期运行的角度来看，外盖的结构设计也考虑了耐老化需求，表面没有多余的镂空结构，整体的封闭性能够适配配电房内多尘、温湿度有一定波动的运行环境，减少外界环境因素对断路器内部元件的侵蚀，延长断路器的整体使用寿命。
