户外预制式通讯机房整体结构设计方案

　　这款预制式通讯机房的结构设计，核心面向户外通信站点的快速部署需求，适配城郊、乡镇、道路沿线等无固定机房建筑的基站部署场景，可替代传统砖砌机房，大幅缩短站点建设周期，降低现场施工的土建成本。从实际使用场景出发，这类舱体需要承载通信主设备、电源模块、蓄电池组、温控单元以及配套配线设施，同时要满足户外长期值守的防护要求，抵御日晒雨淋、温湿度波动、外力磕碰等各类户外工况影响。

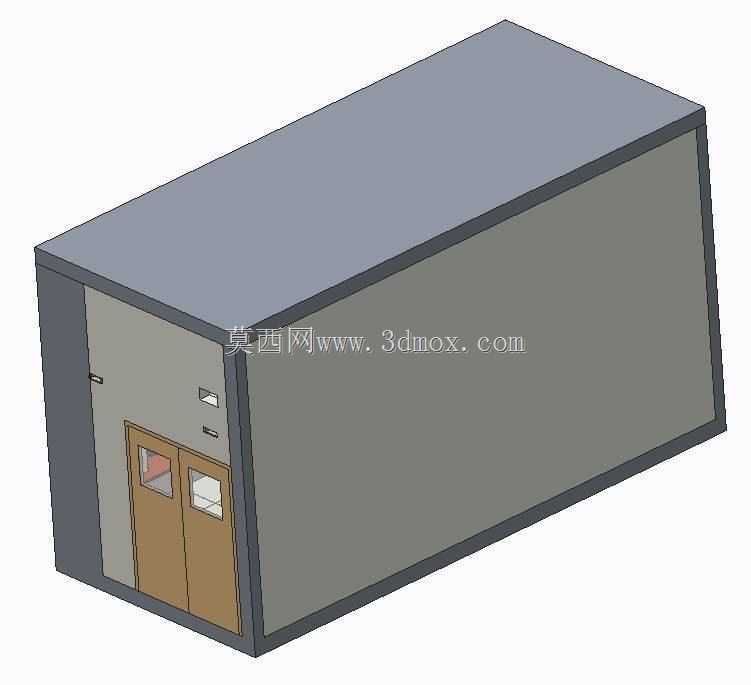

　　设计过程中优先考虑舱体的模块化拼装逻辑，整体采用长方体箱型承载结构，外框架选用标准型钢弯折焊接成型，框架节点处做满焊防锈处理，外蒙皮采用加厚冷轧钢板拼接，板缝处填充耐候密封胶，整体防护等级满足户外长期使用要求，可杜绝雨水渗漏、粉尘侵入的问题。舱体的外形尺寸经过多轮适配调整，长度方向预留足够的设备进深空间，可同时容纳多列标准19英寸机柜排布，宽度方向预留不小于800mm的维护通道，满足运维人员携带工具进出、设备更换的操作空间需求，高度方向兼顾设备安装高度与顶部走线、温控单元的安装空间，整体外轮廓尺寸符合道路运输的限界要求，可通过平板货车整体转运至现场，无需现场拆解拼装，到场后仅需完成基础固定、线缆接驳即可投入使用。

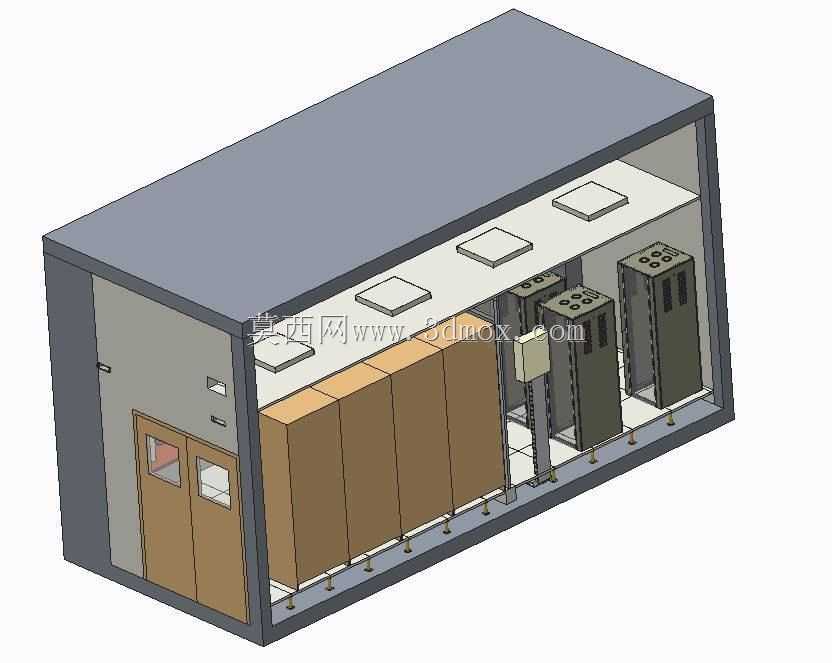

　　舱体端面设置双开检修门，门体采用加厚钢板整体冲压成型，配套三点式锁止结构，关闭后可与门框紧密贴合，门体上开设双层钢化玻璃观察窗，运维人员无需开门即可观察内部设备的运行指示灯状态，减少不必要的开门操作，降低户外粉尘、潮气进入舱内的概率。门体合页采用不锈钢承重合页，单组合页承重不低于100kg，可承受长期开关的磨损，避免门体下垂变形导致的密封失效问题。

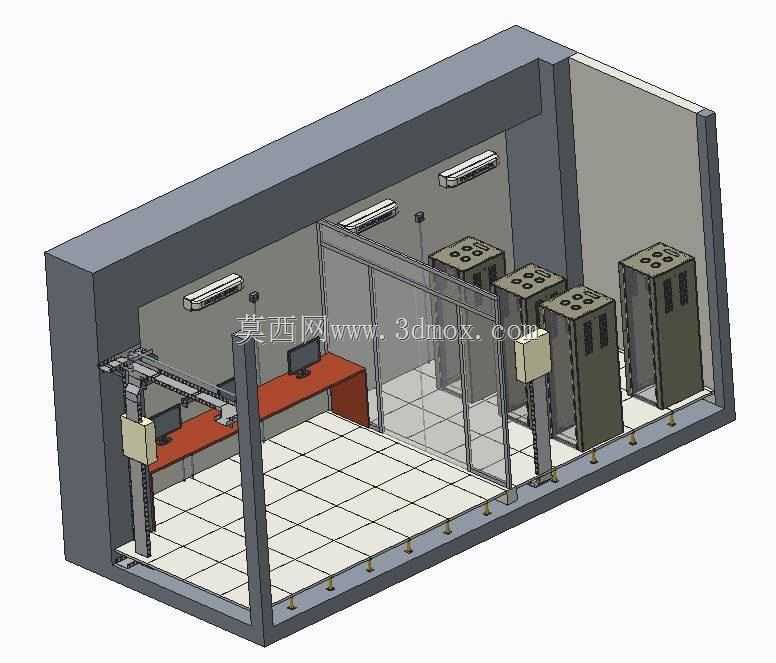

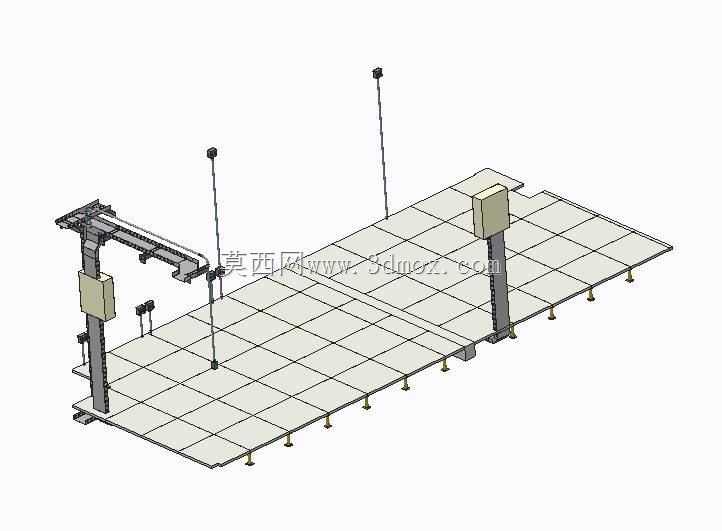

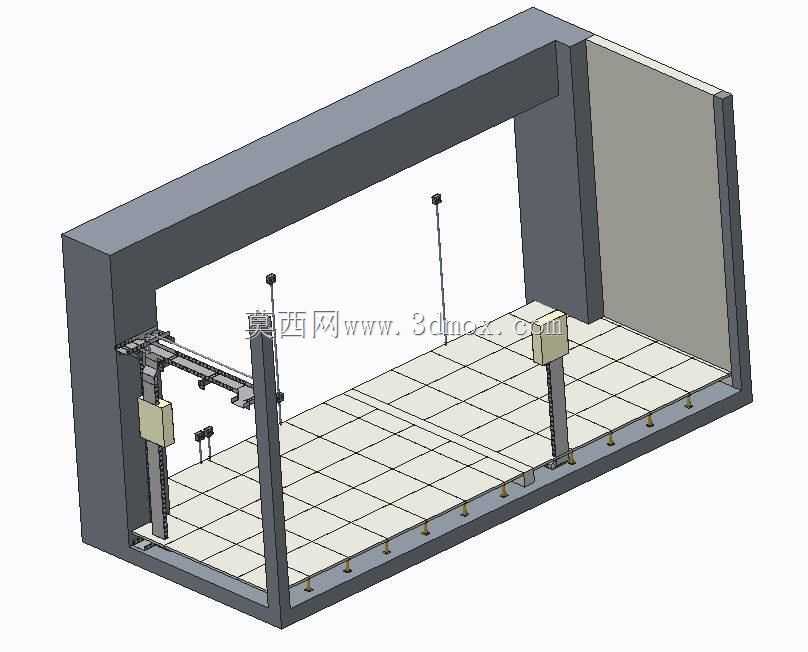

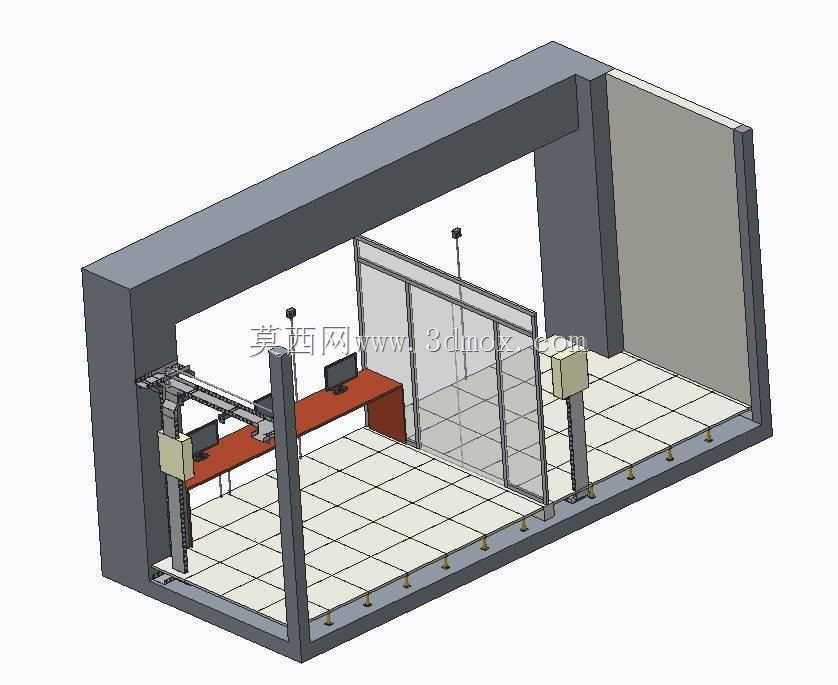

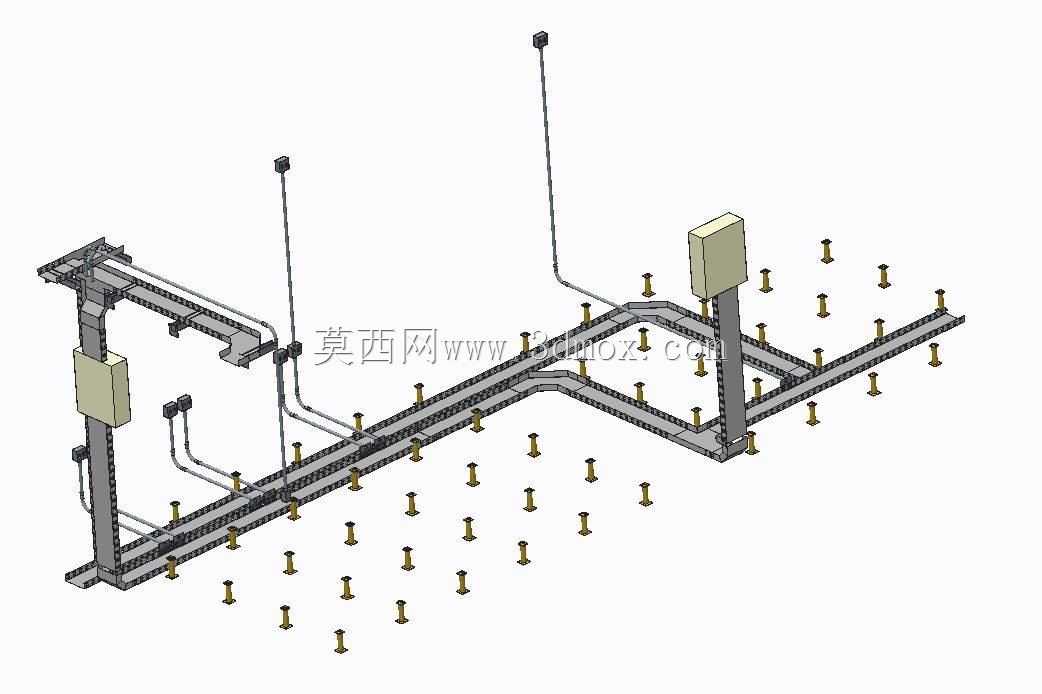

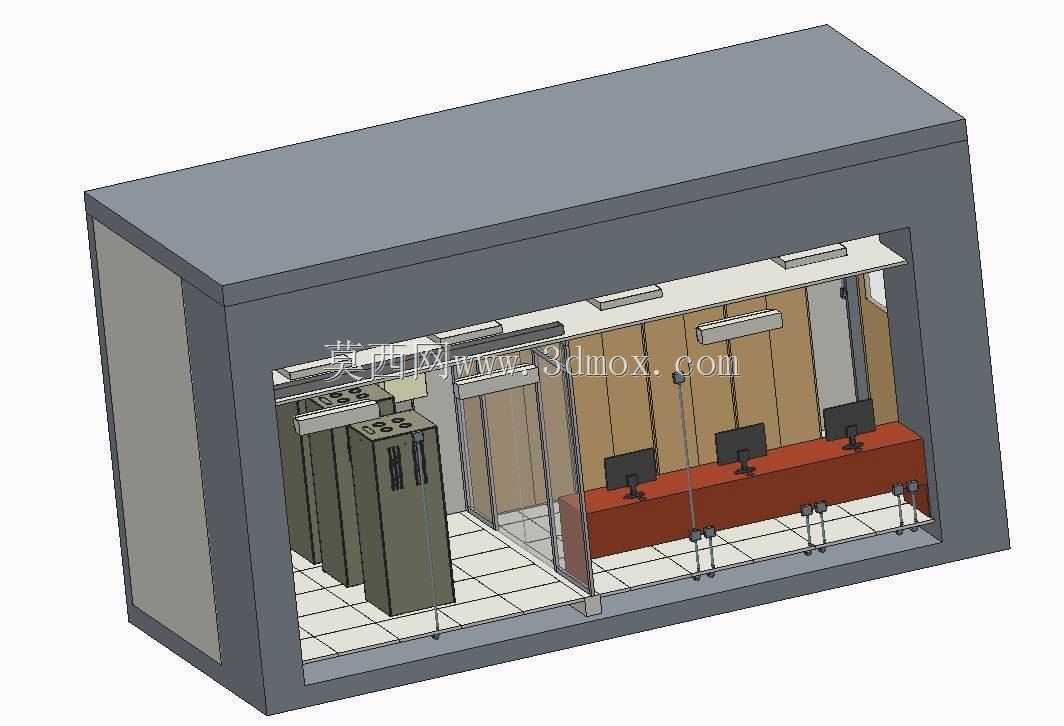

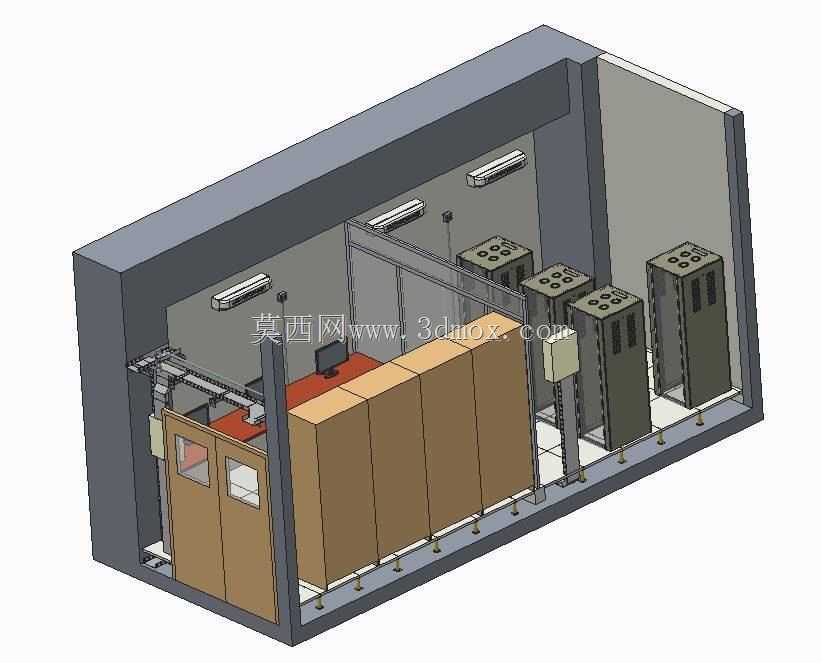

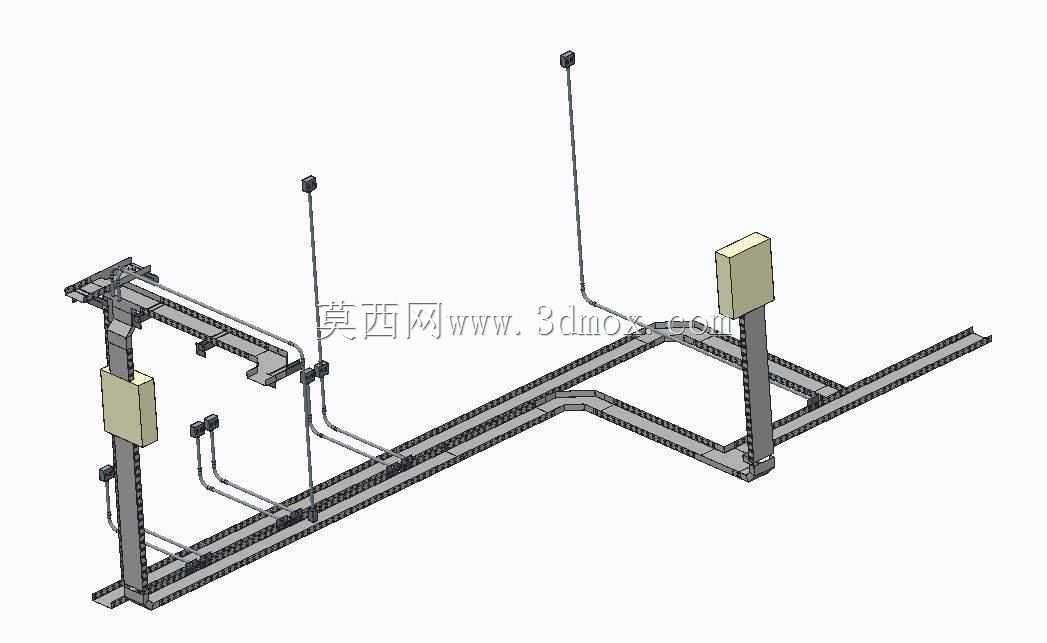

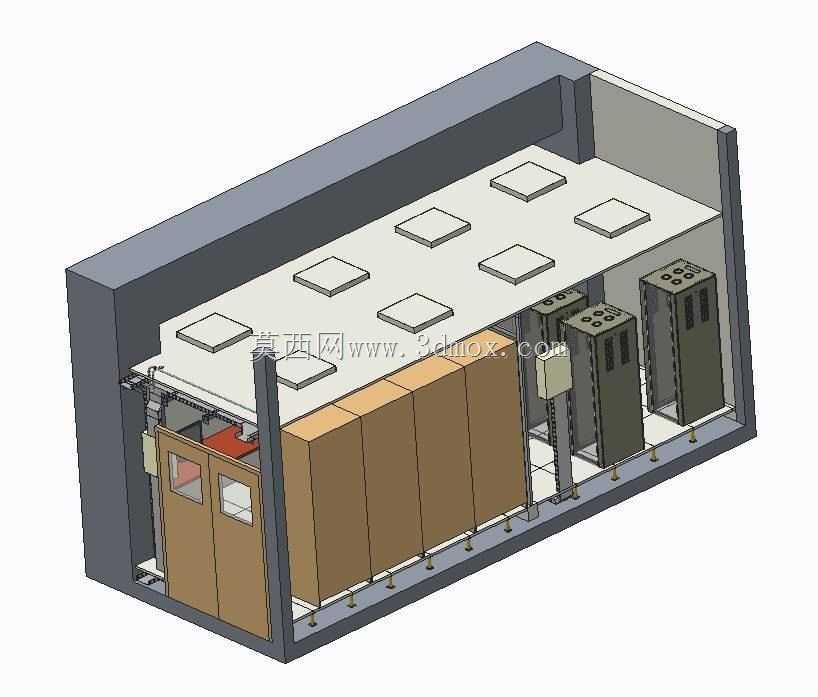

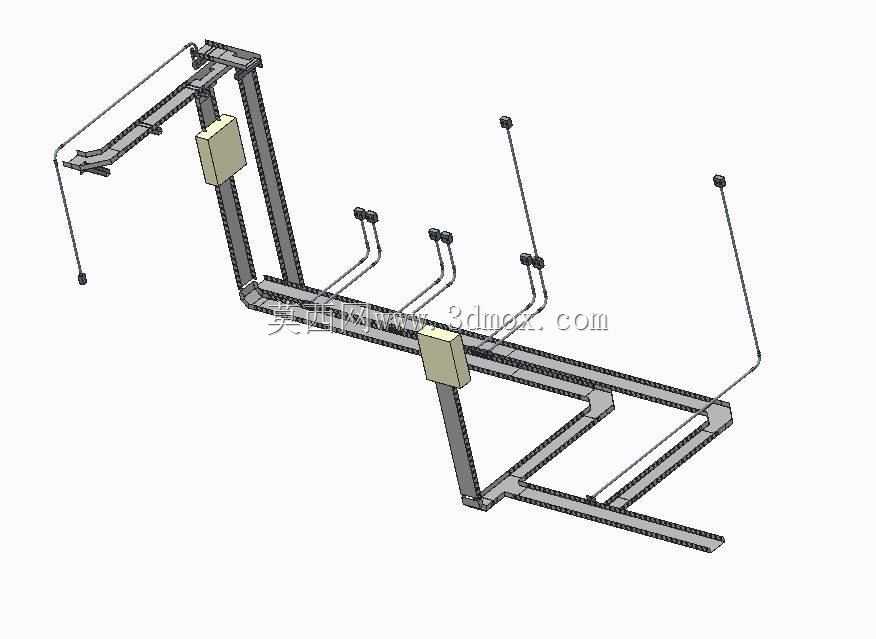

　　舱体内部的结构布局充分考虑通信设备的安装需求，底部设置预制安装底座，底座上预留标准机柜安装孔位，孔位间距符合通用通信机柜的安装尺寸规范，可直接固定标准服务器机柜、电源柜、蓄电池柜，无需现场二次打孔。舱壁内侧预留竖向走线槽安装位，可分别布置强电电源线、弱电信号线，实现强弱电分离布线，避免信号干扰问题，顶部预留吊装挂钩，满足整体吊装转运的受力需求，挂钩位置经过受力校核，吊装时舱体整体形变量控制在允许范围内，不会导致框架变形、蒙皮开裂。

　　针对户外使用的温控需求，舱体壁板内部填充高密度保温隔热层，可有效阻隔户外高温、低温向舱内传递，降低内部温控系统的能耗，舱体预留空调安装位与通风百叶窗口，可根据站点所在区域的气候条件选配工业空调或者热交换温控单元，保证舱内温度维持在通信设备允许的工作区间内。舱体底部预留线缆进出的密封开孔，开孔配套可拆分的橡胶密封格兰头，线缆敷设完成后可锁紧密封，避免爬虫、雨水从线缆孔进入舱内。

　　从安装边界角度考虑，这款舱体对现场基础的要求较低，仅需现场浇筑平整的混凝土平台，平台尺寸略大于舱体外轮廓，预留对应的固定螺栓孔位即可，无需做复杂的土建结构，舱体自重经过优化控制，对基础的承重要求远低于传统砖砌机房，适配软土地基、山地等多种复杂站点的建设条件。舱体外部预留接地端子排，可直接连接站点接地网，满足通信设备的防雷接地要求，所有金属构件之间均做可靠电气连通，避免出现电位差导致的设备干扰或者雷击风险。

　　在结构细节处理上，舱体顶部采用微坡设计，坡度不小于3度，降雨时可快速排走顶部积水，避免顶部长期积水导致的锈蚀渗漏问题，顶部边缘设置外翻式滴水檐，引导雨水顺着舱壁外侧流下，避免雨水顺着壁板缝隙渗入舱内。舱体所有外露的金属构件均做多层防锈处理，先经过酸洗磷化除锈，再喷涂户外耐候塑粉，可适应酸雨、盐雾等不同腐蚀环境下的长期使用，涂层附着力满足相关标准要求，长期使用不会出现起皮、脱落的问题。

　　不同于传统现场砌筑的机房，这款预制舱体的所有结构件均在工厂内完成预制加工、拼装调试，出厂前可完成内部设备的预安装与接线调试，现场仅需完成整体就位与外部线缆连接，整个站点的建设周期可从传统的数周缩短至1-2天，尤其适合应急通信站点、扩容站点的快速部署需求，同时后期如果站点需要搬迁，可整体吊装转运至新的点位重复利用，大幅提升资产的复用率，减少重复建设的成本浪费。
