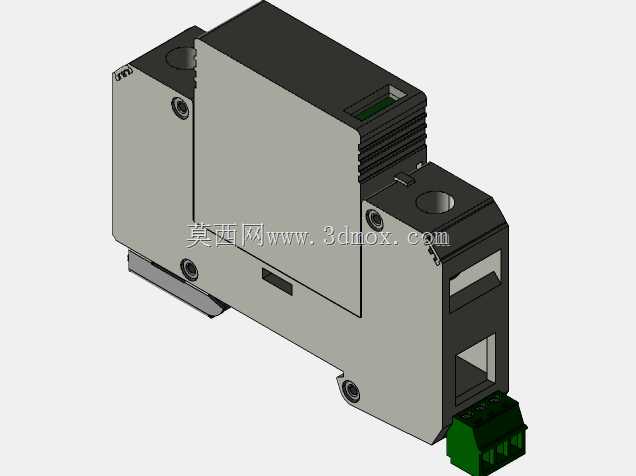

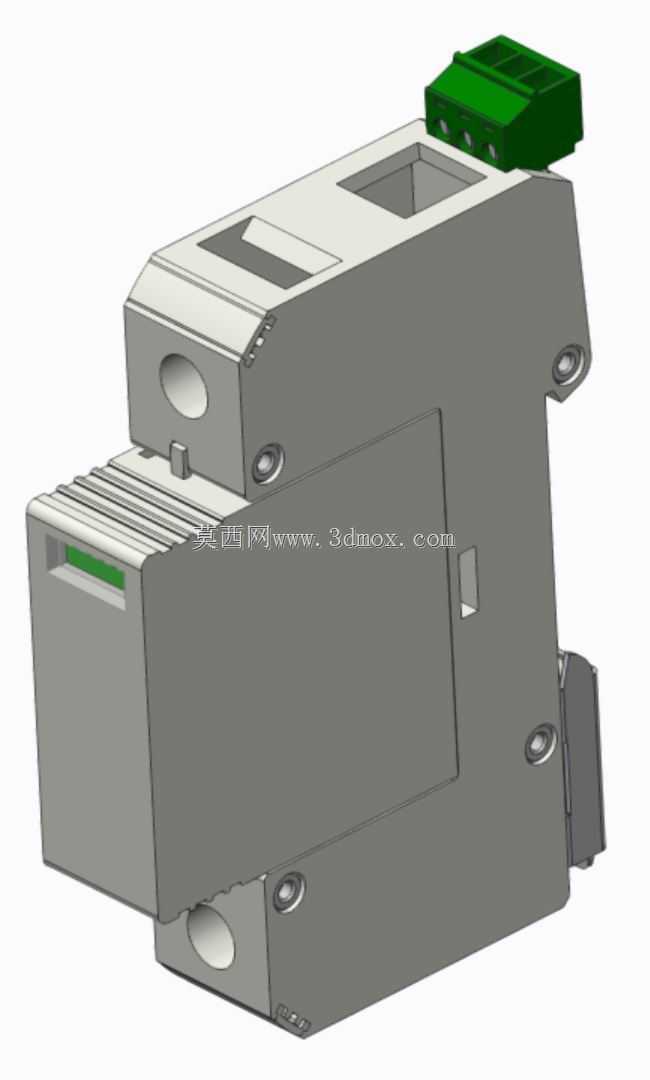

导轨式安装电涌保护器结构设计

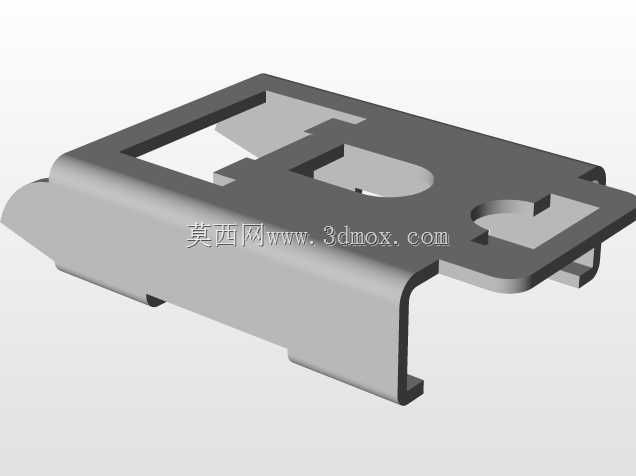

　　在低压配电系统的终端防护环节，电涌保护器是不可或缺的过电压防护元件，这款适配385V系统电压、20KA通流容量的电涌保护器，主要面向民用建筑配电、工业控制柜、户外设备配电箱等场景，用于抑制雷电感应、操作过电压产生的瞬态浪涌，避免后端精密用电设备被尖峰电压击穿损坏。从实际工程选型角度看，这类产品的安装边界完全适配标准35mmDIN导轨，这也是目前低压配电领域元件安装的通用规范，建模时严格遵循导轨卡扣的配合尺寸，确保卡扣的弹性变形量在合理区间，既不会因为过盈量太大导致安装时卡滞难以推入导轨，也不会因为间隙过大造成元件在导轨上窜动，影响接线的稳定性。

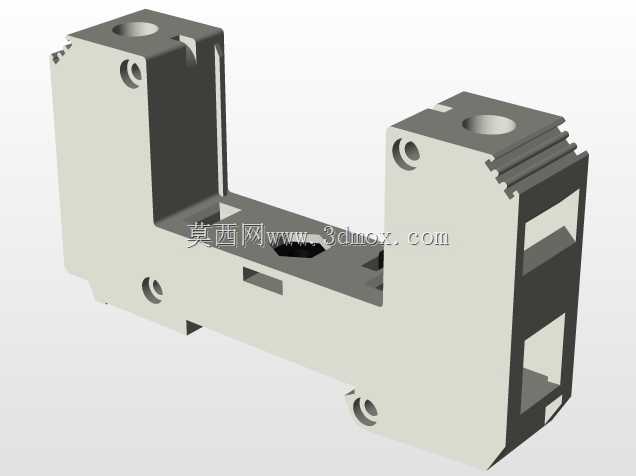

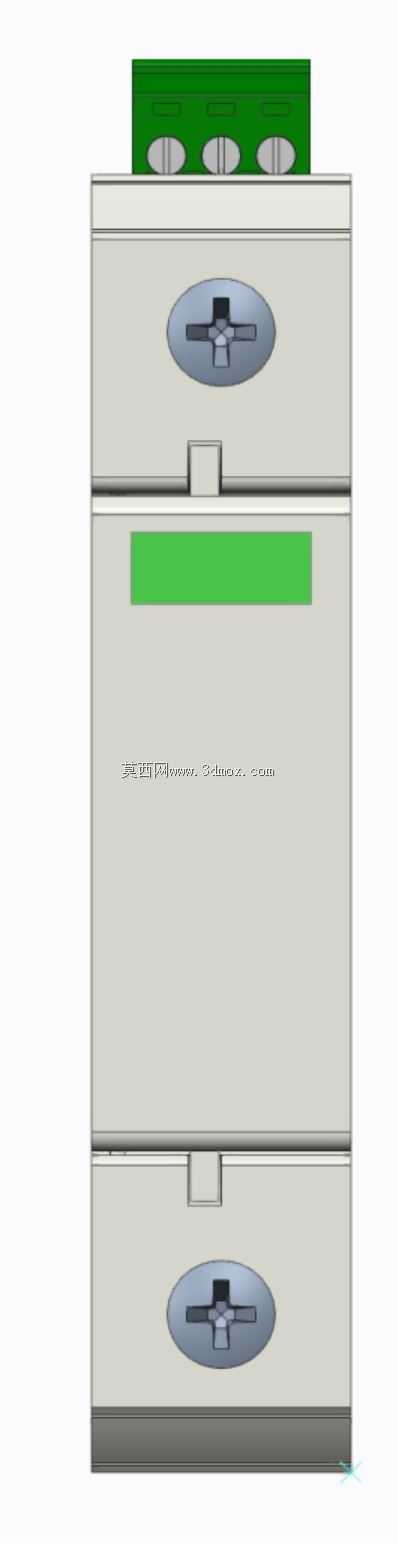

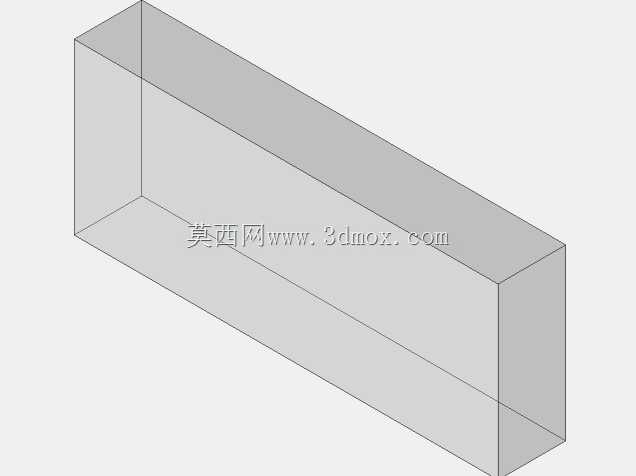

　　产品的整体外形采用模数化设计思路，单模块宽度匹配标准配电箱的模数间隔，多极拼接时可以和微型断路器、隔离开关等其他配电元件整齐排布，不会出现尺寸错位导致的箱内空间浪费。外壳采用上下分壳的卡扣式结构，建模时特意还原了壳体之间的定位止口，确保装配后上下壳的配合缝隙均匀，既满足IP20的防护要求，防止手指误触内部带电部件，也能在生产装配时提升组装效率，不需要额外打螺丝固定外壳。正面的状态指示窗口是结构设计的重点，窗口采用透明PC材质的嵌件结构，和壳体的安装槽做了小过盈配合，避免长期使用后脱落，指示色块的联动结构和内部脱扣机构做了运动干涉检查，当浪涌冲击导致元件失效时，色块能可靠从绿色转为红色，给运维人员明确的更换提示，不会出现卡滞导致的误判。

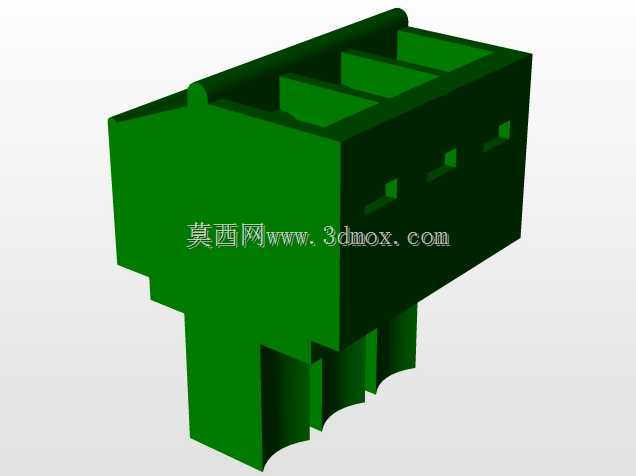

　　顶部和底部的接线端子采用压线框结构，建模时还原了端子的螺纹行程和压线空间，适配6-25平方毫米的多股铜芯导线，端子的接线螺丝采用标准十字槽，和现场运维常用的工具匹配，同时端子处做了防掉设计，螺丝拧到最大开度时不会从端子座上脱落，避免现场接线时螺丝掉落进配电箱造成安全隐患。顶部的三个接线位对应三相进线，底部对应出线端，接线端的标识做了凸起的字符设计，建模时字符高度控制在2mm以上，即使长期使用表面积灰，也能清晰辨识接线位置，避免接错线导致的防护失效。

　　从结构强度角度考虑，外壳的壁厚设置在2mm，在卡扣安装位、端子受力位都做了局部加厚和加强筋设计，避免接线时拧螺丝的力矩导致壳体开裂，同时外壳的阻燃等级满足UL94-V0要求，建模时特意在壳体内部预留了灭弧腔的空间，当元件通过大电流浪涌时，内部产生的电弧能在灭弧腔内快速冷却熄灭，不会引燃外壳造成配电回路的火灾隐患。内部的压敏电阻模块和脱扣机构的安装位做了精准的定位槽，确保生产时元件能快速装配到位，脱扣机构的弹簧力经过反复校核，正常工作时弹簧不会误动作，当压敏电阻老化漏流增大导致温度升高时，低温焊锡点熔化，弹簧能快速推动机构断开回路，同时触发状态指示，避免元件短路造成前端开关跳闸。

　　在实际工程应用中，这类电涌保护器通常安装在配电箱的进线侧，和断路器配合使用，建模时特意核对了和主流品牌微型断路器的外形高度差，确保安装在同一根导轨上时，进出线的弯折角度一致，不会出现导线拉扯受力的情况。产品的散热结构也做了针对性设计，壳体两侧预留了细密的通风槽，既不会降低防护等级，也能让元件正常工作时产生的微量热量及时散出，避免长期高温加速内部元件的老化，延长产品的使用寿命。对于三维建模从业者来说，这类配电元件的建模核心不在于复杂曲面，而在于对安装配合尺寸、行业通用规范的精准把控，每一个卡扣、每一个端子的尺寸都要符合实际配电安装的要求，否则建出来的模型在做配电柜体装配仿真时，会出现干涉、无法安装的问题，失去三维模型的工程应用价值。
