五路弯针90度卧式接线端子排结构

　　在工控板卡布线、消费电子内部接线、小型电源模块配线这类场景里，这类90度弯角的五路端子排是出镜率极高的连接件，很多刚入行的结构工程师在做PCB布局时，经常会忽略弯针端子的安装边界，导致后期装配时端子和外壳干涉，或是接线空间不足压线困难。这款五路弯针端子的设计核心，是解决垂直安装端子占用板上空间过大的问题，90度的弯角结构让接线方向平行于PCB板面，在薄型设备、壁挂式控制模块这类对垂直安装高度有严格限制的场景里，能把板上元件的整体高度压缩30%以上，避免端子顶到设备外壳内壁。

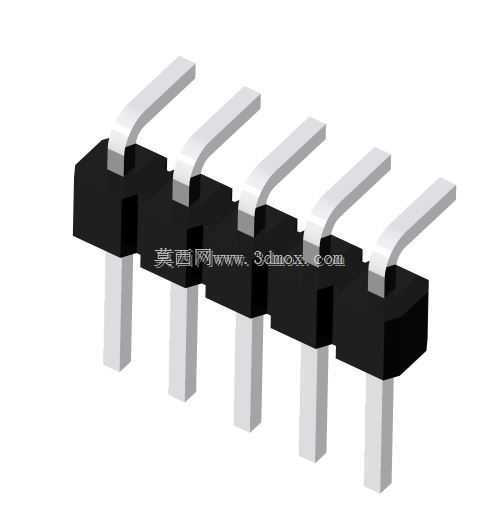

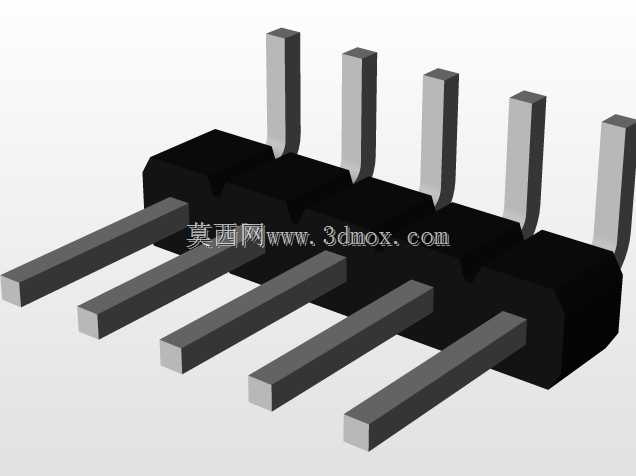

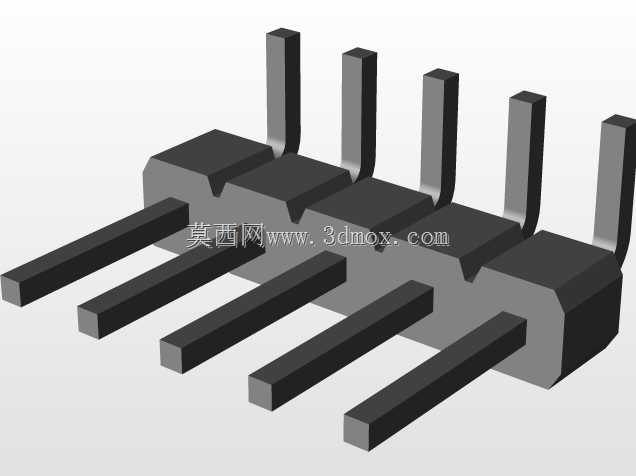

　　从结构设计逻辑来看，这款端子的绝缘基座采用分体式单极拼接结构，五个独立的绝缘基座卡接成整排，相比一体式基座，这种结构的模具成型难度更低，针脚位置的尺寸精度更容易控制，单极基座的卡槽做了0.1mm的过盈配合量，拼接后整排的直线度误差能控制在0.2mm以内，不会出现针脚歪扭无法插入PCB焊盘的问题。弯针部分采用直角折弯工艺，折弯处的圆角半径控制在针脚直径的0.5倍，既避免折弯处应力集中导致针脚断裂，又能保证折弯后针脚的位置度，插装时五个直针段能同时对准PCB上的对应焊盘，不会出现个别针脚偏位需要人工修正的情况。

　　实际选型和建模时需要重点关注几个安装边界尺寸：首先是针脚的跨距，也就是相邻两个针脚的中心距，这类五路端子常规采用2.54mm标准间距，和通用排针的间距保持一致，能直接适配标准PCB孔位设计，不需要单独定制焊盘；其次是弯角段的突出长度，也就是从绝缘基座侧壁到弯针末端的水平距离，这个尺寸直接决定了接线后导线的弯折空间，建模时如果忽略这个尺寸，后期做外壳开孔时很容易出现导线被外壳压住的问题；还有绝缘基座的底部到PCB板面的间隙，这款端子的基座底部做了0.3mm的凸台定位，插装后凸台卡在PCB表面，既能保证焊盘焊接时焊锡不会流到基座底部造成短路，又能控制端子的安装高度，避免基座贴板过紧压伤PCB表面的阻焊层。

　　在功能特性上，这款端子的每个导电回路都是独立隔离的，绝缘基座采用阻燃尼龙材质，能满足常规电子设备的耐温、阻燃要求，针脚表面做了镀锡处理，焊接时的上锡性能更好，长期使用也不容易氧化导致接触电阻变大。和直针端子相比，90度弯角的结构在接线时不需要垂直于板面操作，在设备内部空间狭窄、垂直方向没有接线操作空间的场景里，工人可以平行于板面完成导线压接或者插线，装配效率能提升不少。很多做小型PLC扩展模块、传感器信号转接板的工程师，在布局时都会优先选用这类弯角端子，就是因为它能在有限的板卡面积里，兼顾接线便利性和空间利用率。

　　建模过程中需要注意几个容易出错的细节：一是弯针的折弯方向，五路端子的弯针方向必须保持一致，建模时要确认折弯基准面，避免出现个别针脚折弯方向反向的错误，这类错误在实际生产中会直接导致整批端子报废；二是绝缘基座之间的拼接缝隙，正常拼接后缝隙要控制在0.05mm以内，建模时如果缝隙留得过大，实际装配后会出现整排端子松动的问题，缝隙过小则会导致拼接困难，无法组装成整排；三是针脚和绝缘基座的配合过盈量，针脚插入基座的部分做了滚花处理，建模时要还原滚花段的直径尺寸，保证针脚和基座之间的拉脱力满足使用要求，不会出现接线时针脚被导线从基座里拔出来的情况。

　　从实际应用的适配场景来看，这类五路端子多用于小电流信号回路的接线，额定电流一般在3A到5A之间，适合传输传感器信号、低压控制信号，不适合大电流动力回路的接线。在做设备内部布线规划时，要注意端子的接线方向和设备内部走线槽的位置匹配，让导线从端子引出后能直接进入走线槽，避免导线过度弯折导致线芯断裂。另外，在PCB布局时，端子的焊盘要做加大处理，因为弯针端子在焊接时受到的应力比直针端子大，加大焊盘能提升焊接点的机械强度，避免设备受震动时焊盘脱落。
