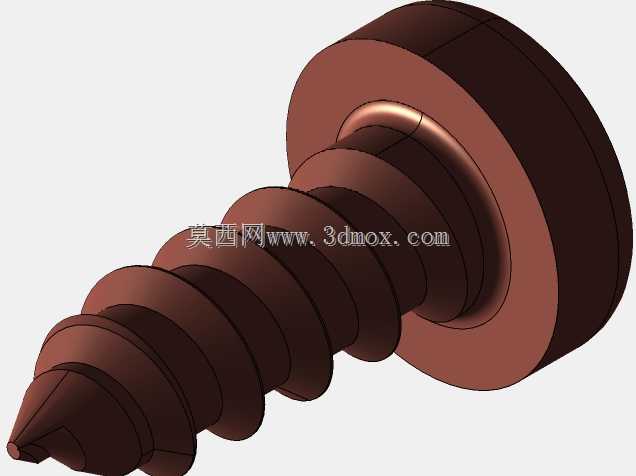

十字槽盘头自攻螺钉2.2×6规格结构

　　在消费电子外壳装配、小型家电壳体拼接、低压电器内部组件固定这类对连接效率要求较高的场景里，盘头自攻螺钉是应用频次极高的一类紧固件，不需要预先在被连接件上加工内螺纹，通过拧入过程中自攻形成配合螺纹，能大幅减少装配工序的加工量，尤其适合厚度较薄的金属薄板、工程塑料件之间的连接。这款2.2×6规格的盘头自攻螺钉，头部采用十字槽驱动结构，相比一字槽拥有更好的对中性，电动螺丝刀批头卡入后不易打滑，能适配自动化装配线的高速拧入作业，同时十字槽的槽深设计经过优化，既保证足够的驱动扭矩传递能力，又不会因为槽深过大导致头部强度削弱，避免拧入过程中出现槽口崩裂的问题。盘头的头部外形为圆弧过渡的扁圆形，头部支承面直径大于螺纹公称直径，

　　拧紧后能在被连接件表面形成更大的承压面积，降低单位面积的压应力，防止质地偏软的塑料件、薄铝板在拧紧时出现表面凹陷甚至被压穿的问题，头部圆弧顶面没有尖锐棱角，装配后外露部分不会划伤操作人员或相邻的布线、薄壁零件，也能减少产品外观面的突兀感，适合部分半外露的装配位置使用。螺纹部分采用自攻螺钉专用的牙型设计，牙距相比同规格机螺钉更大，牙侧角经过优化，拧入时能顺畅地在预制底孔内切削挤压出匹配的内螺纹，螺纹末端为锥形导向端，能快速对准预制底孔，减少拧入初期的歪斜问题，即使底孔存在少量的位置度偏差，也能通过末端导向顺利导入，降低装配对位的难度。从安装边界来看，这款螺钉的总长度为6mm，其中螺纹有效长度接近全螺纹设计，

　　适配的被连接件总叠厚范围在2mm到5mm之间，预制底孔直径建议控制在1.8mm到1.9mm，针对ABS、PC这类常用工程塑料件，底孔可适当取偏小值，针对0.5mm到1mm厚度的镀锌钢板件，底孔可适当取偏大值，避免拧入时扭矩过大导致螺钉断裂或者被连接件胀裂。头部的最大外径约为4mm，装配时需要预留的头部沉位空间直径不小于4.2mm，沉位深度如果做沉孔设计的话控制在1.6mm左右即可保证头部顶面不高出装配面，不需要沉孔的场景下只要保证头部外侧有不小于1mm的操作空间，就能让电动批头顺利套入完成拧紧作业。在实际选型过程中，这类小规格自攻螺钉常被用于固定PCB板、小型塑料卡扣、线束固定支架这类载荷不大的零部件，

　　相比采用机螺钉加螺母的连接方式，不需要在被连接件背面预留螺母的安装空间，能大幅压缩产品的内部装配空间，适合结构紧凑的小型化产品设计。建模过程中，螺纹部分的牙型轮廓需要严格贴合自攻螺钉的成型标准，不能直接套用普通机螺钉的牙型参数，否则会导致实际装配时拧入扭矩异常，要么过松无法达到要求的锁紧力，要么过紧拧入时出现滑牙；头部十字槽的尺寸需要匹配对应规格的十字批头标准，槽口的拔模角度要控制在合理范围，既保证建模特征的可制造性，也能还原实际产品的驱动配合间隙；头部与螺杆衔接的位置做了微小的圆角过渡，避免应力集中导致螺钉在拧紧过程中从头部与螺杆的交接位置断裂，这一细节在小规格螺钉的设计中尤为重要，因为小直径螺杆的抗扭强度本身偏低，应力集中很容易直接导致装配失效。在做装配仿真验证的时候，需要重点确认螺钉拧入后盘头的承压面是否完全贴合被连接件表面，如果存在贴合偏斜的问题，会导致锁紧力不均匀，长期使用后容易出现松动，尤其是在有振动工况的产品上，比如手持类小家电、车载小型电子部件，承压面的贴合度直接影响连接的防松性能。另外，这款螺钉的螺纹末端锥度设计也兼顾了排屑需求，拧入塑料件时产生的少量切屑可以顺着锥面的间隙容纳在螺纹末端的空间里，不会因为切屑堆积导致拧入扭矩陡增，这一点在自动化高速装配线上非常关键，能有效降低卡料、螺钉断裂的不良率。
