水井钻机长导轨式给进梁结构设计

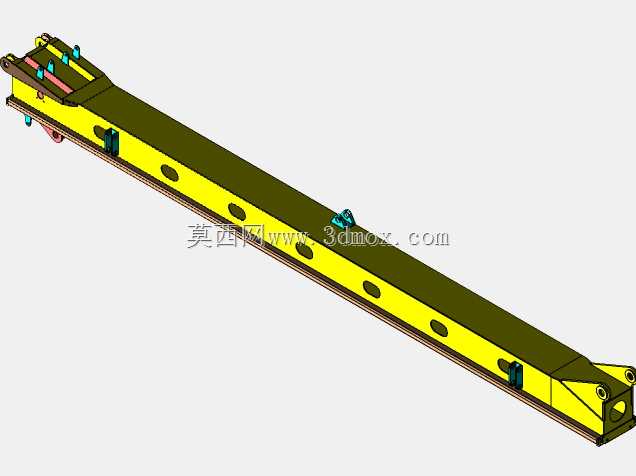

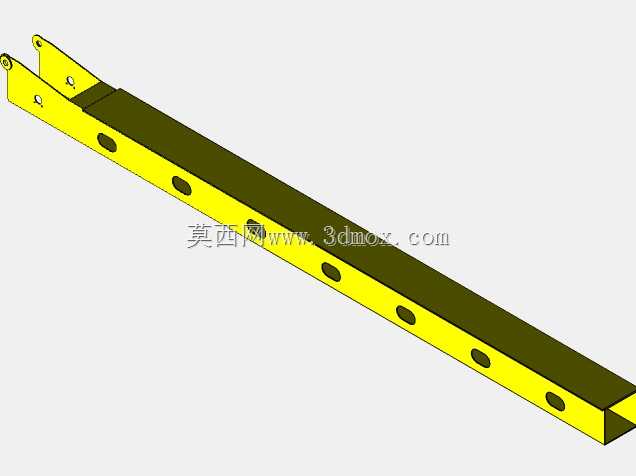

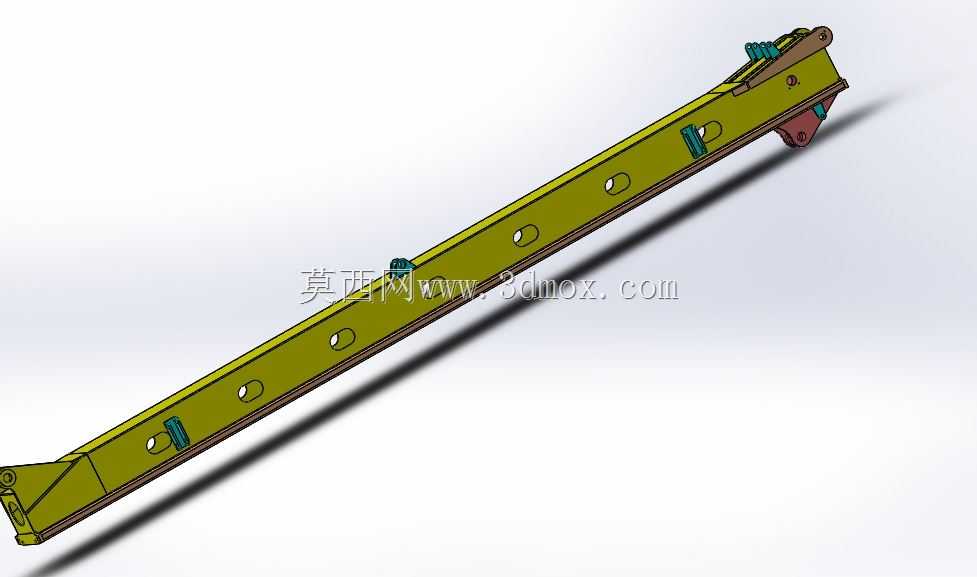

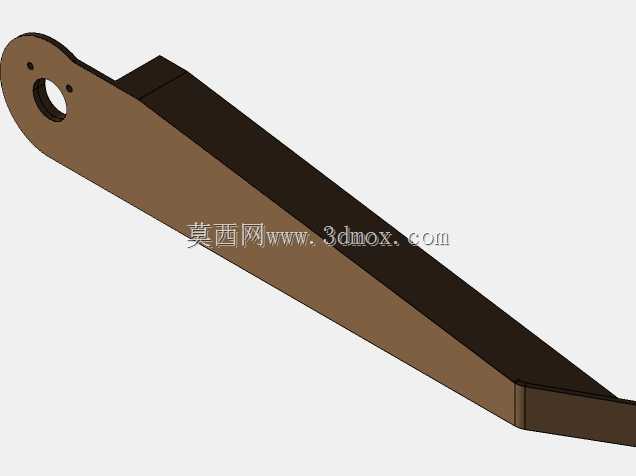

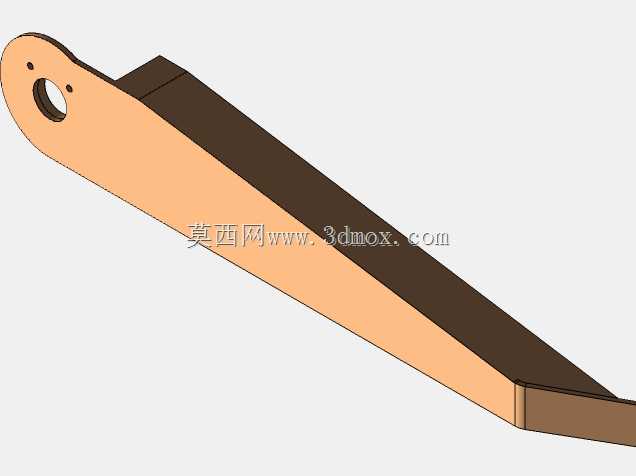

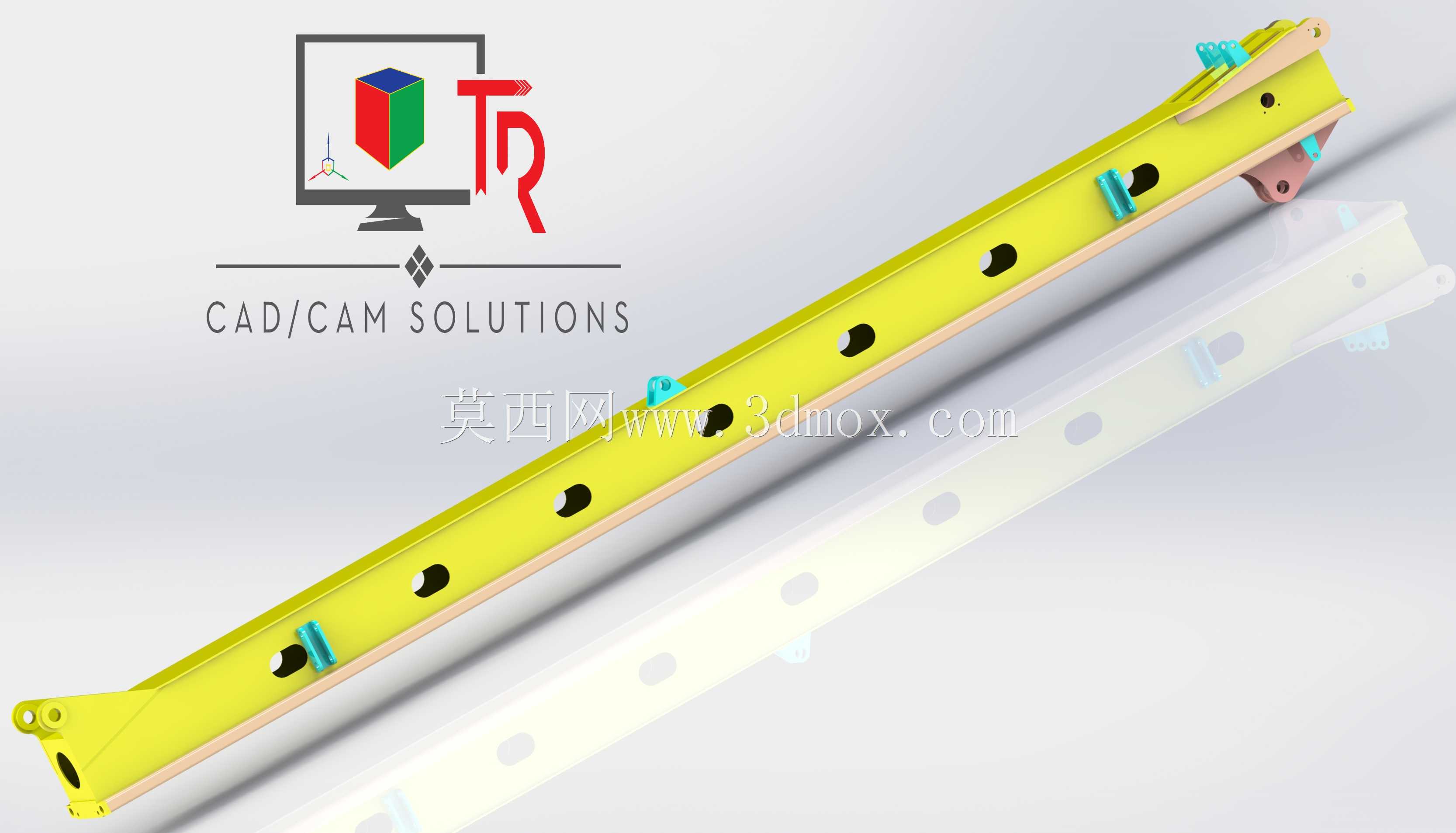

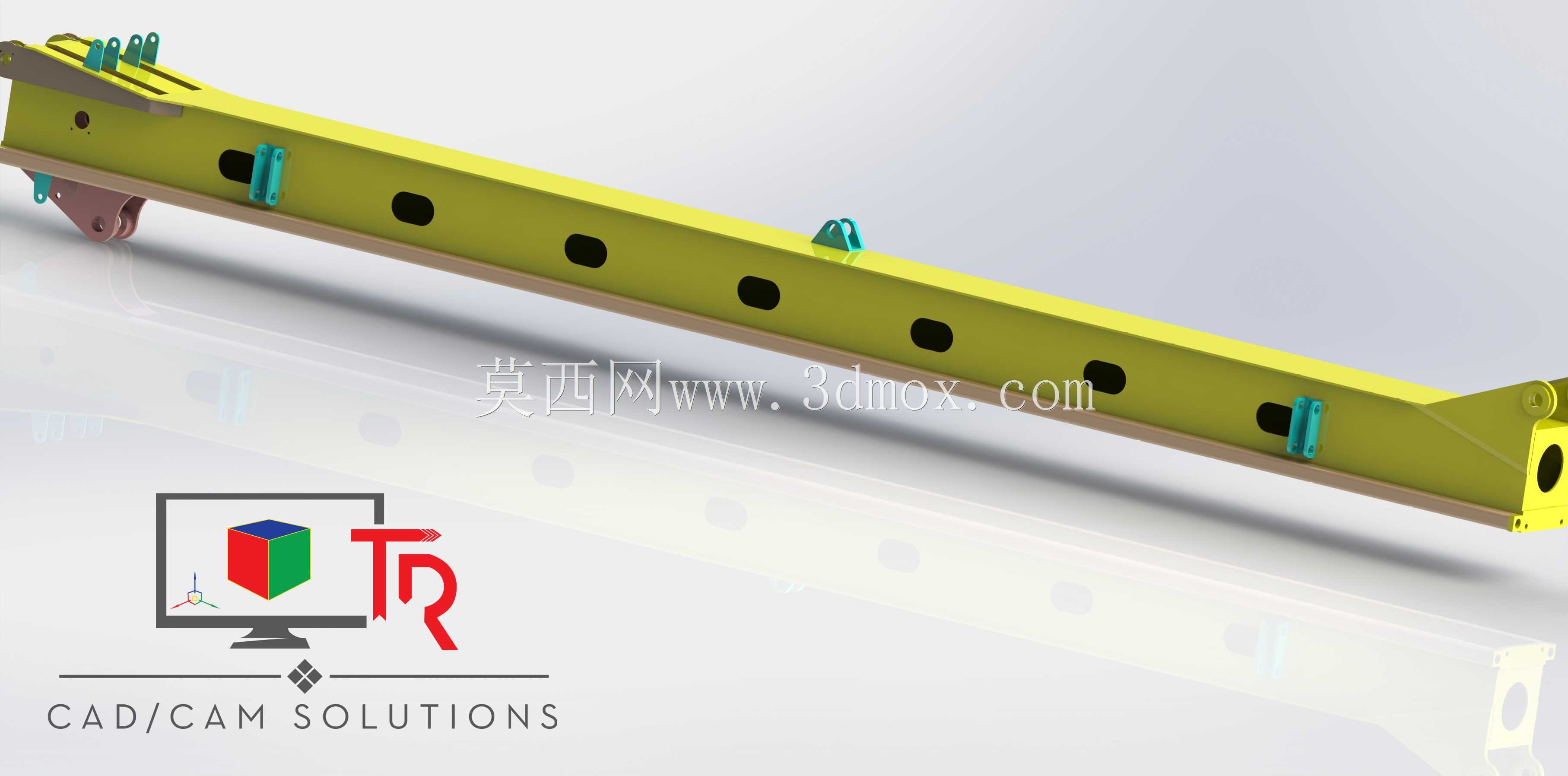

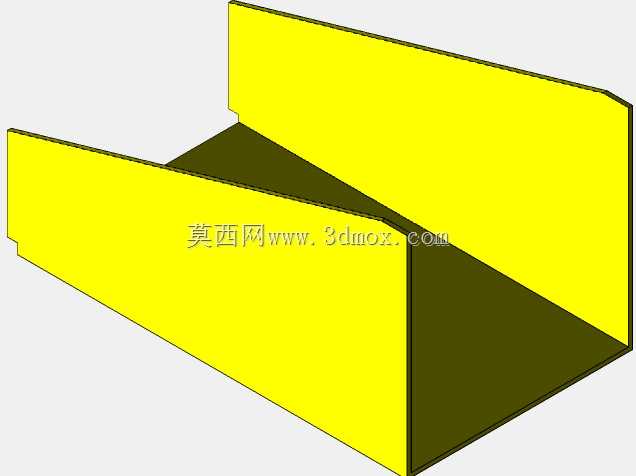

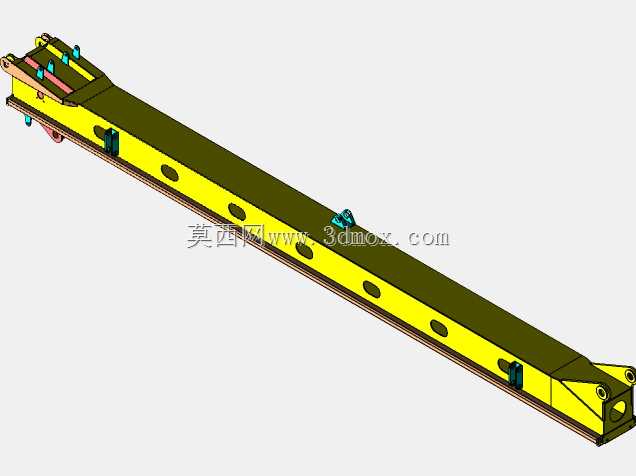

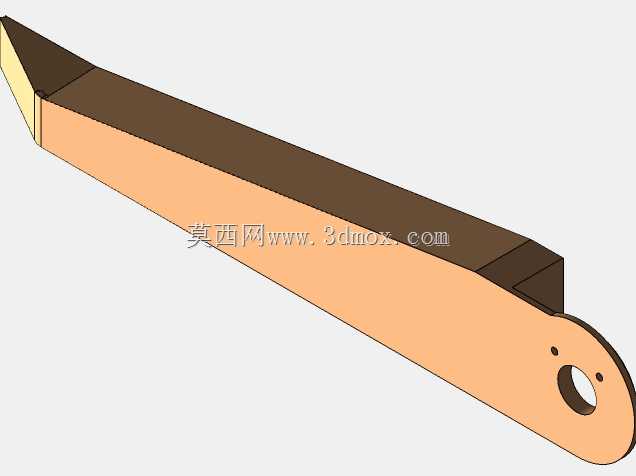

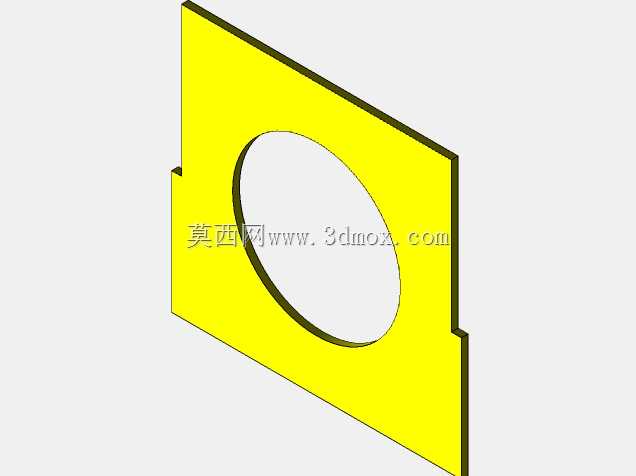

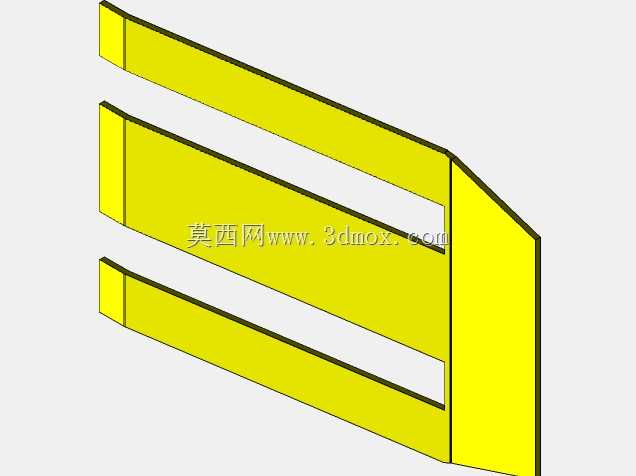

　　这款给进梁构件是水井钻机的核心承载导向部件，主要应用于水文地质钻探、民用饮用水井钻凿、农业灌溉井施工、浅层地热井开发等野外作业场景，承担钻具的轴向给进、提升导向以及钻进过程中的载荷传递作用，直接决定钻机的钻进稳定性与成孔精度。从结构设计逻辑来看，构件采用长条形箱型梁主体构型，主体截面为变截面优化设计，靠近动力头安装端的截面高度更大，可承载钻进时的最大反扭矩与轴向钻进压力，向尾端逐步收窄截面尺寸，在保证整体刚度的前提下有效降低构件自重，减少钻机整机的移动负载。梁体沿轴向均匀布置多组减重孔，孔位经过有限元应力校核，全部开设在梁体低应力区域，既削减了冗余材料重量，也可作为野外作业时的吊装、管线穿设辅助点位，

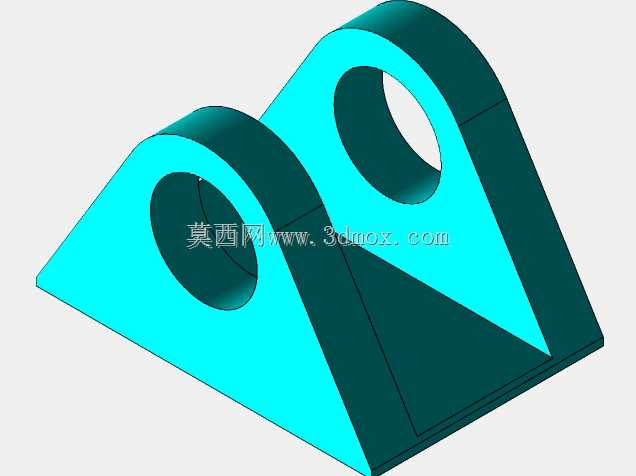

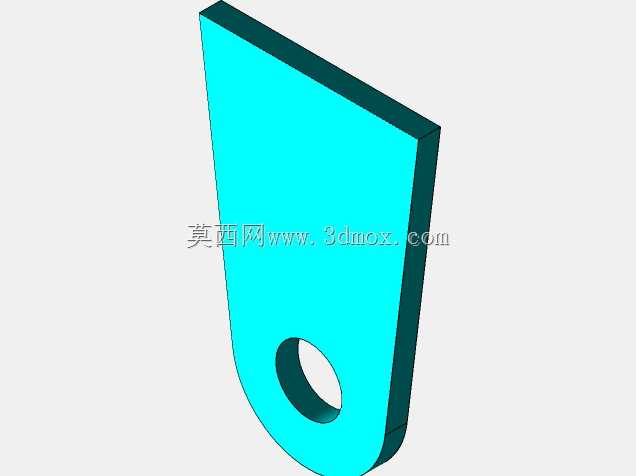

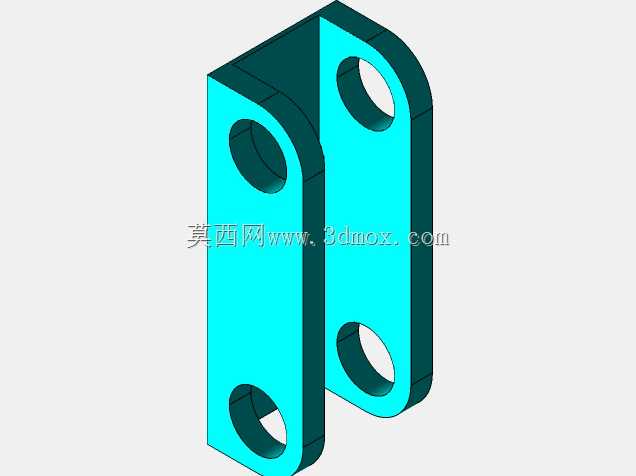

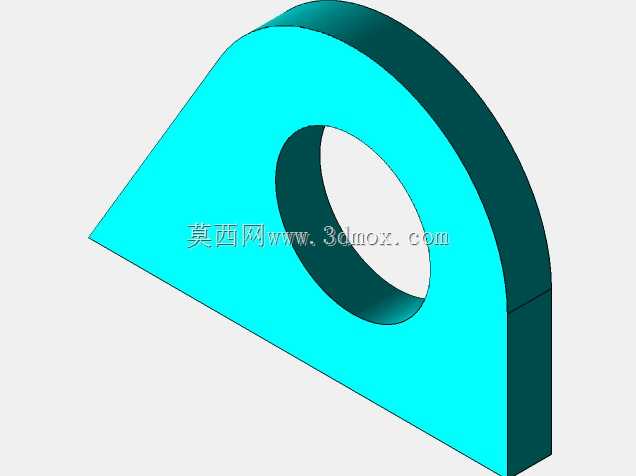

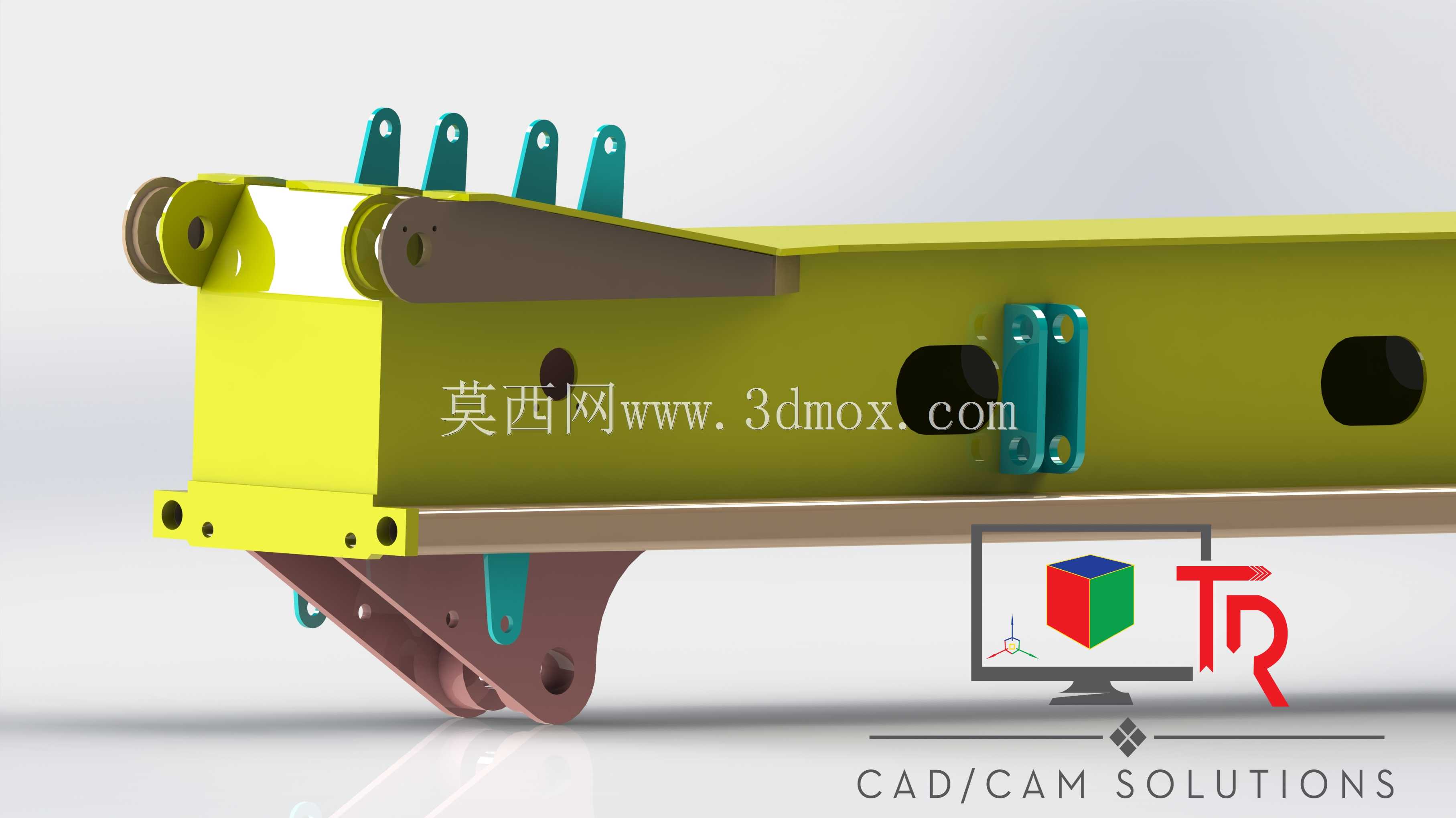

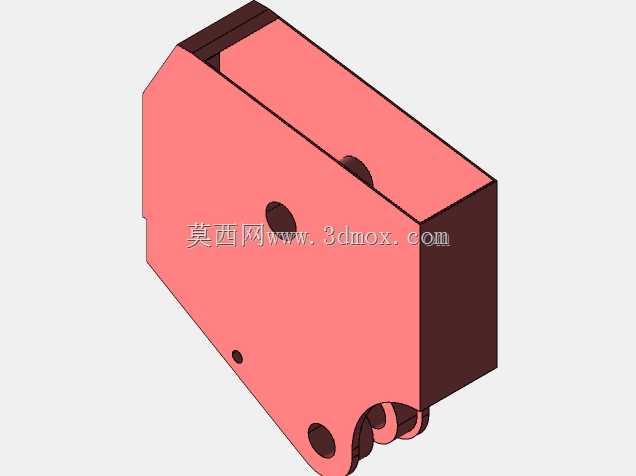

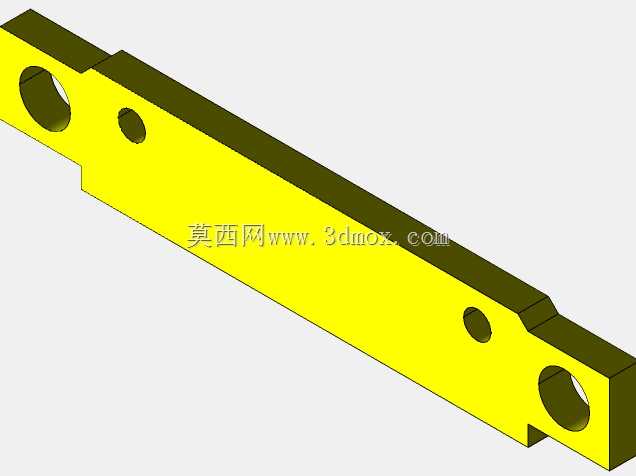

　　同时避免梁体在温差较大的野外环境下出现应力变形。梁体上沿轴向布置有两组平行的导向安装面，用于配套安装给进油缸的导轨副，导向面的平面度公差控制在0.1mm/1000mm范围内，保证动力头沿梁体移动时无卡滞、无偏摆，避免钻杆出现弯曲疲劳。梁体上分布的多组快装卡扣结构，用于固定钻探作业的液压管线、信号线缆，卡扣采用弹性快拆设计，野外维护时无需工具即可完成线缆的拆装固定，卡扣的安装位置避开了动力头的全行程移动范围，不会出现运动干涉。梁体两端的铰接安装座分别连接钻机的桅杆支撑架与给进油缸铰点，铰接孔内预留有耐磨衬套的安装余量，衬套采用自润滑铜基材质，可在野外无频繁润滑的工况下长期承受铰接处的交变载荷，减少铰接部位的磨损量，

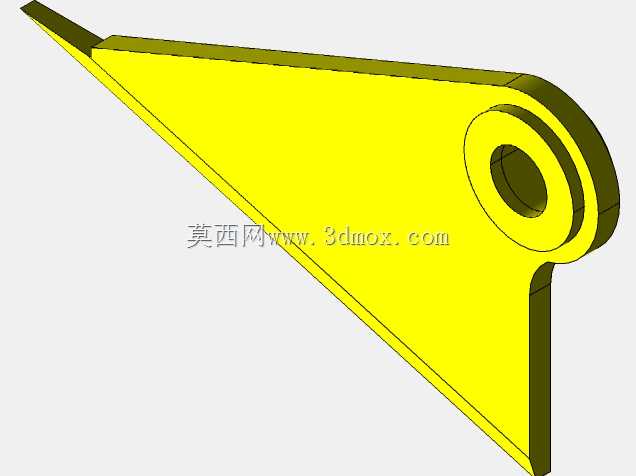

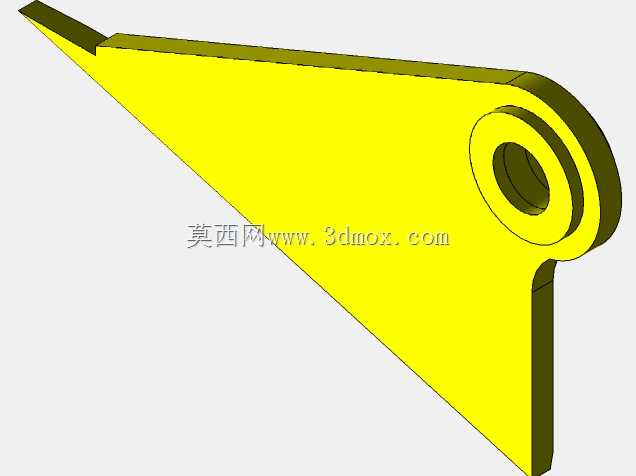

　　延长构件的整体使用寿命。梁体侧部的带座安装位用于配套安装钻具夹持器的辅助支架，安装位的孔位公差与钻机桅杆的对应安装孔完全匹配，现场组装时无需二次配钻即可完成对位安装，大幅缩短野外设备的组装调试周期。从安装边界来看，该给进梁的适配行程覆盖100米至200米钻深的中小型水井钻机，安装时需保证梁体导向面与钻机桅杆的基准面平行度误差不超过0.2mm，两端铰接点的同轴度误差控制在0.15mm以内，避免给进过程中出现附加侧向载荷。梁体表面采用黄色防腐涂装，涂装前经过抛丸除锈处理，可适应野外高湿度、多扬尘甚至轻度盐碱的作业环境，减少构件的锈蚀速率。在实际钻进作业中，该构件可承受最大120kN的轴向给进压力，以及最大8kN·m的反扭矩，

　　完全覆盖浅层水井钻探的工况载荷需求，梁体的刚度设计可保证在最大给进压力下的挠度变形不超过0.5mm/1000mm，避免钻杆因导向偏斜出现孔斜问题，有效提升成孔质量。设计过程中针对野外作业的维护需求，所有外露的安装螺栓孔都预留了足够的扳手操作空间，即使在冬季穿戴厚劳保手套的情况下也可完成螺栓的拆装操作，梁体上预留的传感器安装位可配套加装给进行程传感器、钻进压力传感器，方便后续对钻机进行数字化升级改造，实现钻进参数的实时采集。
