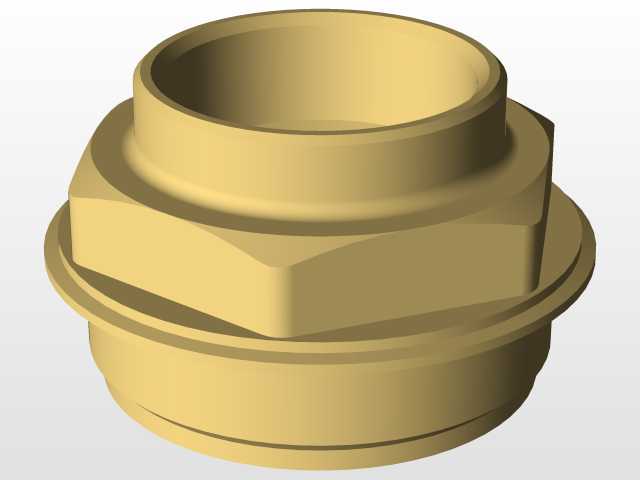

黄铜六角外丝管路连接接头结构设计

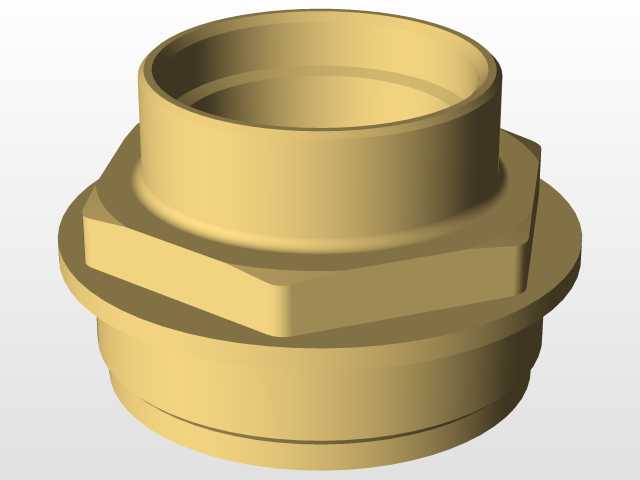

　　这款黄铜材质的六角管路接头，是流体输送系统里用量极大的基础连接件，日常在民用给排水管路、小型液压站油路、气动设备气路、制冷机组冷媒管路里都能见到它的身影，核心作用是实现两段不同规格管路的刚性对接，同时保证连接位置的密封可靠性，避免流体输送过程中出现跑冒滴漏的问题。

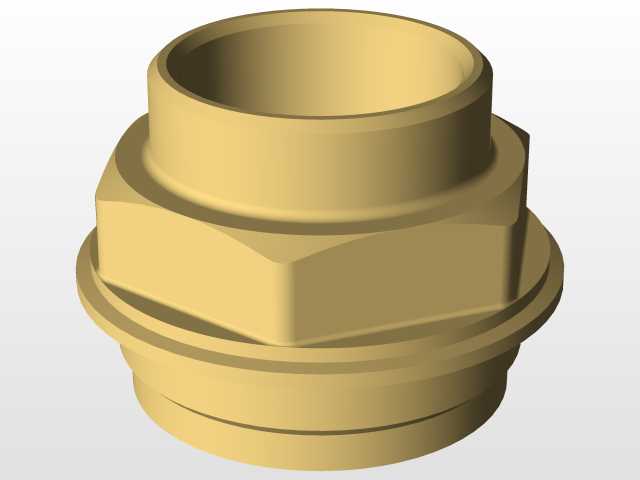

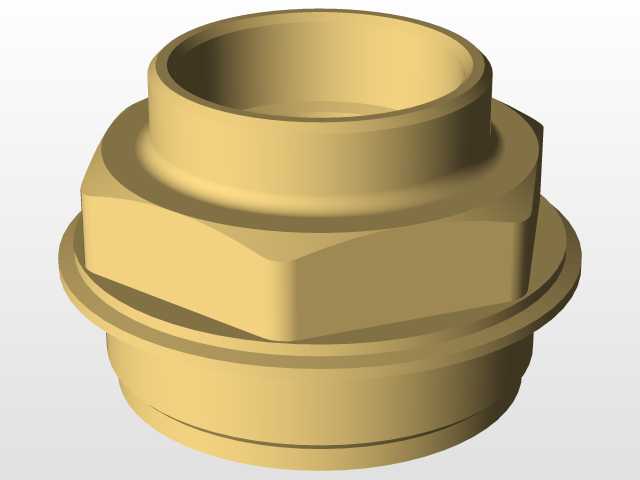

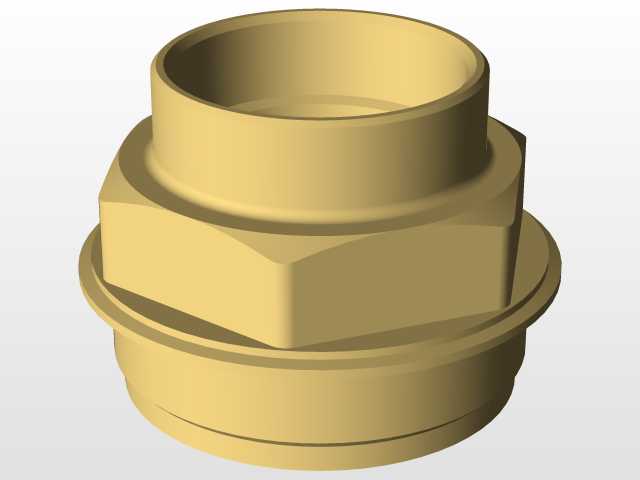

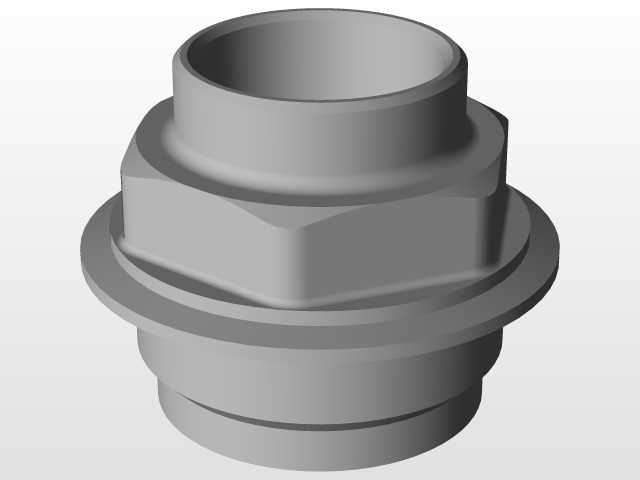

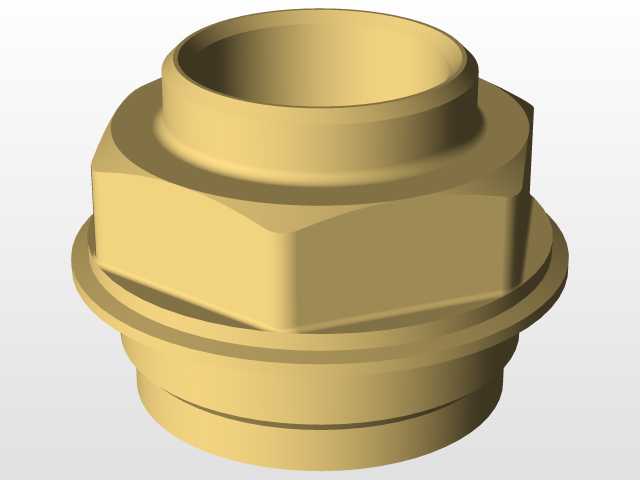

　　从结构设计逻辑来看，接头中部的六角凸台是专门为安装作业预留的受力位，这个尺寸的设计完全匹配标准活动扳手、开口扳手的卡口尺寸，安装时可以直接施加扭矩，不会因为受力面过小出现打滑、拧伤接头外壁的问题，六角的对边尺寸经过反复校核，既保证足够的受力强度，不会在额定拧紧扭矩下出现棱边变形、崩裂的情况，又不会因为尺寸过大造成相邻管路安装时的空间干涉。接头上下两段的圆柱插接段，分别对应待连接管路的内径公差，插接段外壁的环形凹槽是用来放置密封垫圈或者生料带缠绕的定位区，安装时密封件可以卡在凹槽位置，不会因为管路拧入时的轴向推力把密封件挤错位，保证密封面的有效接触面积。

　　接头底部的环形凸缘是安装限位结构，当接头拧入对应管路的内螺纹接口时，凸缘端面会和管路接口的端面完全贴合，形成硬密封的辅助定位面，同时控制接头的拧入深度，避免拧入过深顶坏管路内部的流道结构，也不会因为拧入深度不足导致螺纹啮合牙数不够，承压时出现接头脱出的问题。上部的插接段做了微小的锥度设计，端部做了圆角导向，插入软管或者硬管接口时可以顺畅导入，不需要额外修磨管口就能完成初步对位，降低现场安装的操作难度。

　　从实际使用的工况适配性来说，黄铜材质本身具备不错的抗腐蚀性能，在常温清水、低压液压油、压缩空气等常规流体介质里不会出现快速锈蚀的问题，材质本身的韧性也足够，在管路存在微小振动的工况下，不会像铸铁接头那样轻易出现应力开裂。整个接头的流道做了等径设计，内部没有突兀的变径台阶，流体经过时的局部阻力损失很小，不会因为接头的存在造成管路通流能力下降，也不容易在接头位置残留介质杂质，减少长期使用后出现流道堵塞的概率。

　　在安装边界的尺寸控制上，这款接头的整体轴向长度经过优化，在保证螺纹啮合长度满足承压要求的前提下，尽可能压缩了整体高度，在空间紧凑的阀组安装、设备内部管路排布场景里，不会因为接头长度过长挤占其他元件的安装空间，六角凸台的外径和上下两段圆柱的直径差控制在合理范围，相邻两个接头的安装中心距可以做到更小，提升管路排布的紧凑度。设计时也充分考虑了壁厚的均匀性，整个接头的实体部分壁厚差控制在很小的范围内，不管是采用热锻成型还是棒料切削加工，都不会出现局部壁厚过薄导致的强度薄弱点，额定承压能力可以满足中低压流体输送的常规要求，在1.6MPa的工作压力下可以长期稳定工作，不会出现变形渗漏的问题。

　　在实际选型应用时，这类接头需要匹配对应管路的管径和螺纹规格，安装时的拧紧扭矩需要控制在材质允许的范围内，避免扭矩过大造成螺纹滑牙或者六角棱边变形，密封件的材质需要和输送的流体介质兼容，比如输送高温水或者油性介质时，要选用耐温耐油的密封垫圈，避免密封件提前老化失效。这类接头因为结构简单、可靠性高、安装便捷，在各类流体输送系统里的替换性很强，是设备管路维护、新装管路排布时的常用基础配件，结构设计上没有冗余的结构，所有的外形特征都服务于安装便捷性、连接可靠性、流道顺畅性这几个核心的使用需求，没有多余的装饰性结构，完全是面向工程实际使用需求做的功能化设计。
