车用点火系统火花塞结构三维数模

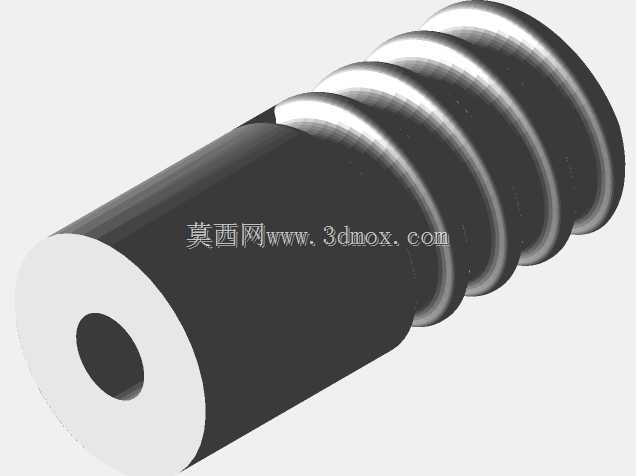

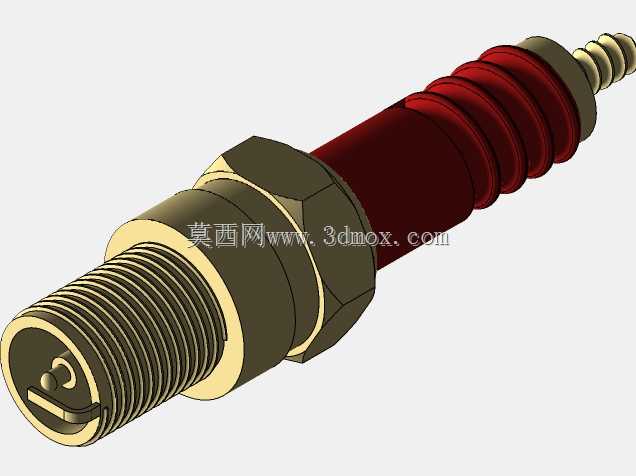

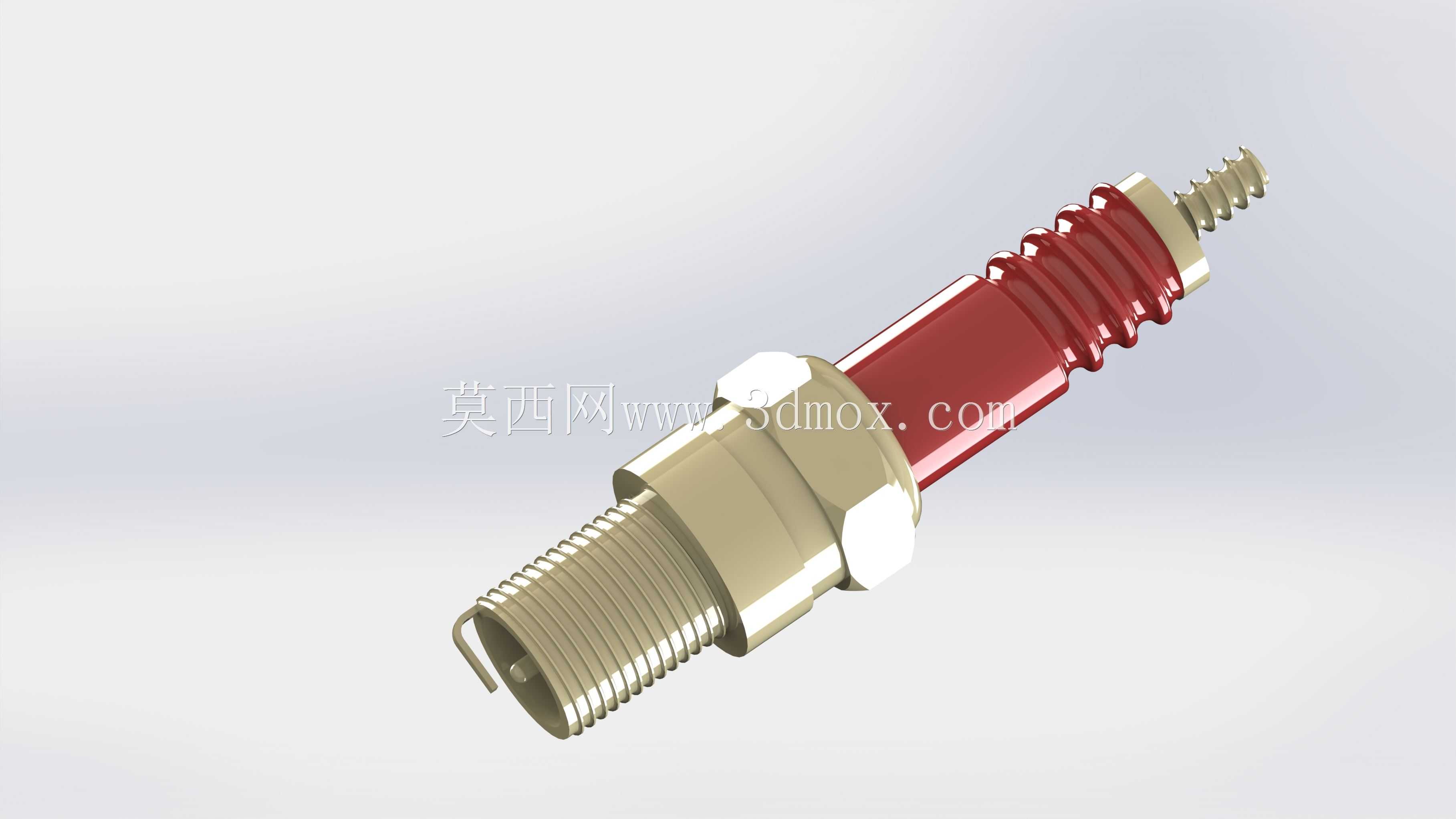

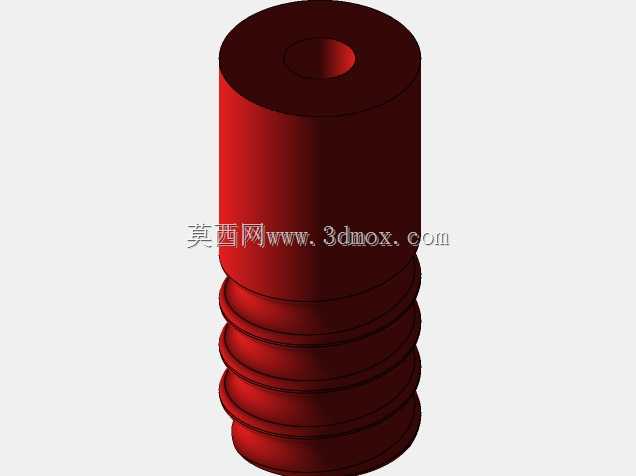

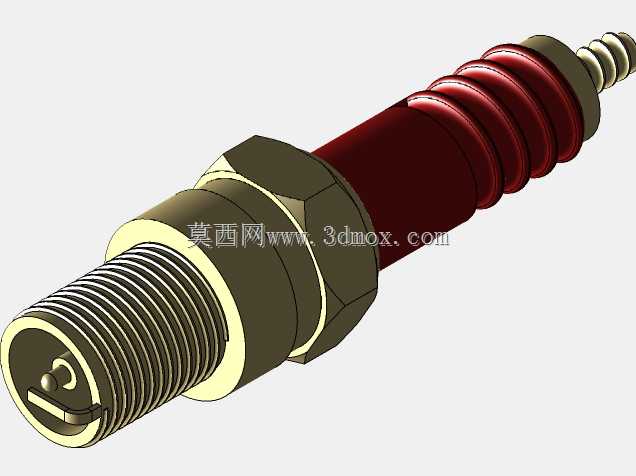

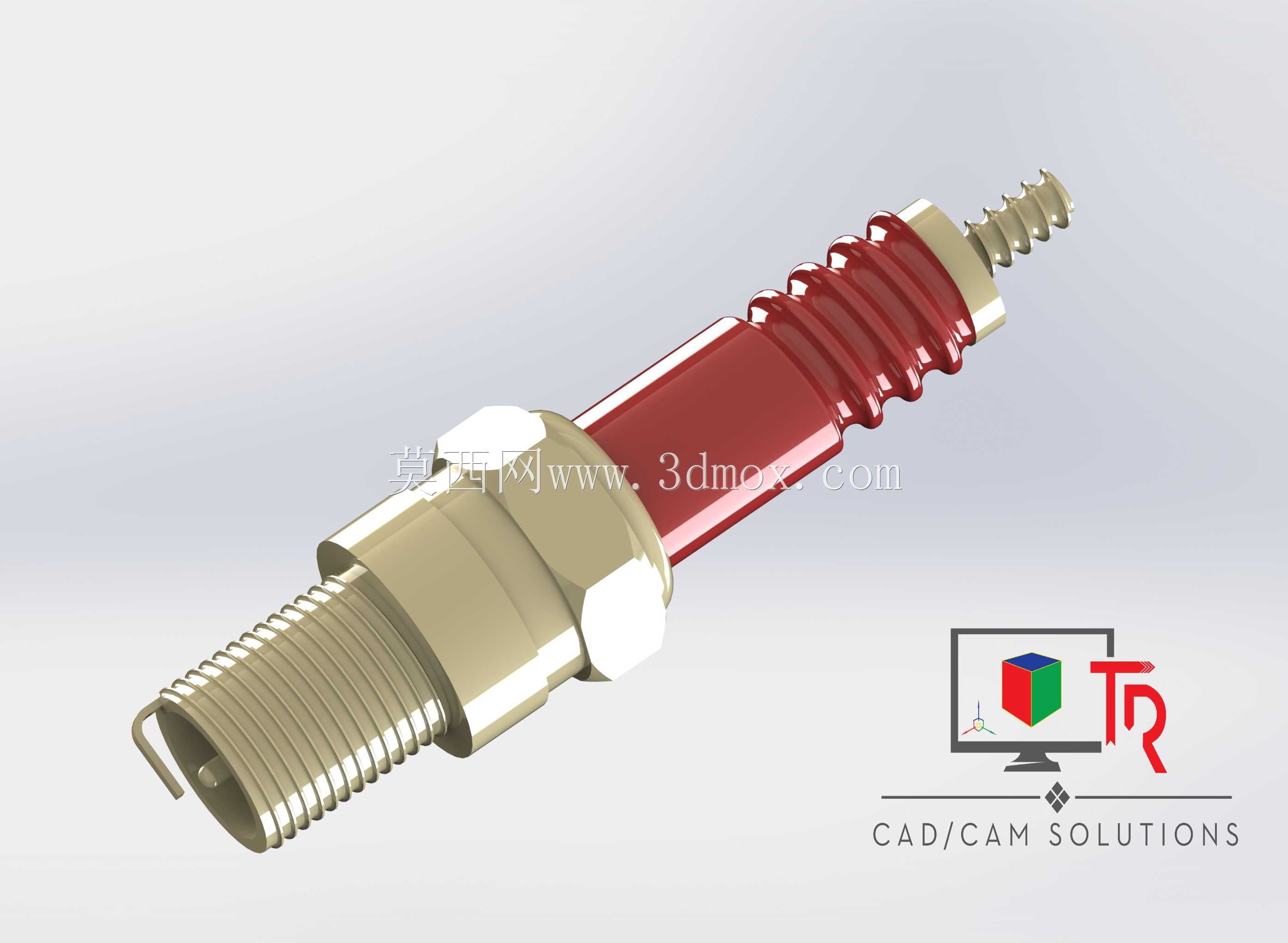

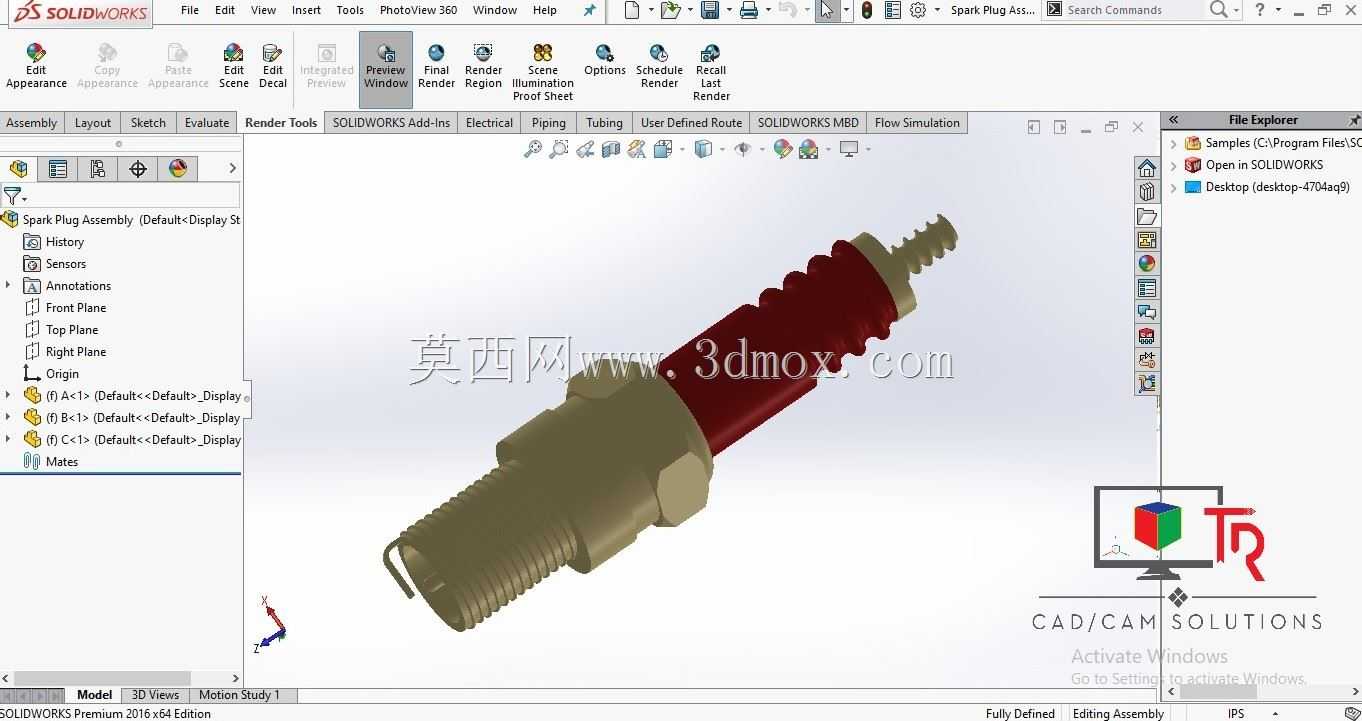

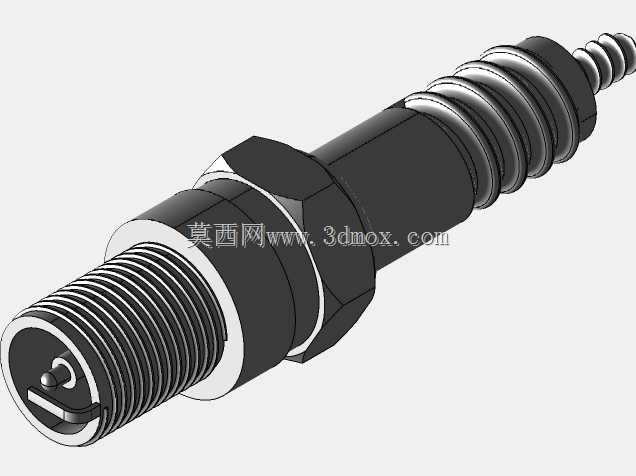

　　这款火花塞三维数模完整还原了车用内燃机点火部件的全尺寸结构，建模过程中严格遵循量产火花塞的实际装配逻辑，从接线螺母、绝缘瓷体、金属壳体到侧电极、中心电极的每一处配合间隙都做了精准还原，可直接用于发动机点火系统的装配干涉校验、周边部件布局设计以及教学演示场景。在实际的内燃机运行场景中，火花塞的核心作用是将点火线圈产生的高压脉冲电流引入燃烧室，通过电极间隙击穿空气产生电火花，点燃气缸内被压缩的油气混合气，是汽油发动机完成做功冲程必不可少的核心部件，其工作状态直接决定发动机的点火稳定性、燃烧效率与排放表现。从结构设计逻辑来看，数模中上部的红色绝缘瓷体采用多段伞棱结构设计，这种结构并非单纯的造型考量，

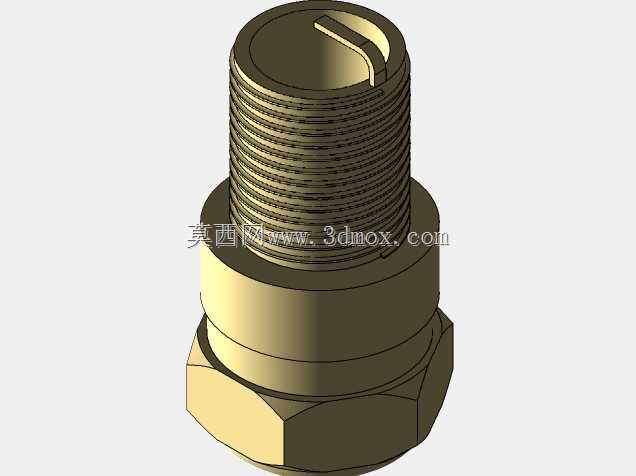

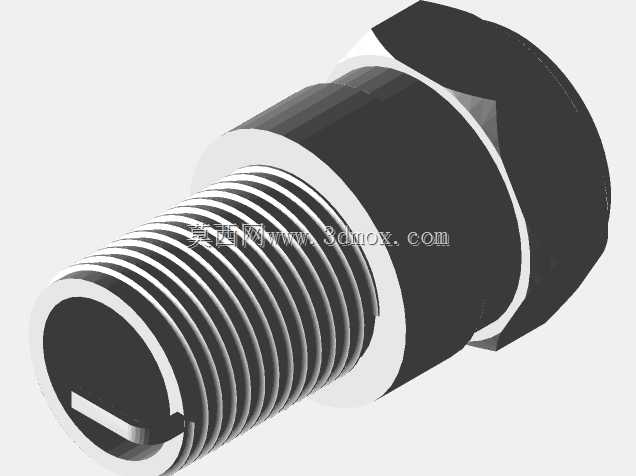

　　实际生产中伞棱结构可以有效增加瓷体表面的爬电距离，避免高压电在瓷体表面形成闪络击穿，同时多道棱边可以在发动机运行时阻挡燃烧室窜出的油污、积碳附着在瓷体表面，降低绝缘失效的概率；瓷体内部包裹的中心电极采用阶梯式变径设计，靠近接线端的部分直径更大，用来保证结构强度与导电稳定性，靠近点火端的部分收窄直径，既可以减少电极吸热、提升点火端的自净温度，也能降低点火所需的击穿电压，提升点火可靠性。金属壳体部分的六角结构是按照标准扳手尺寸设计的，建模时严格匹配常用火花塞套筒的对边尺寸，下部的螺纹段采用公制标准细牙螺纹，螺纹长度、螺距都对应主流乘用车发动机的气缸盖安装孔参数，

　　安装时螺纹旋入深度直接影响电极伸入燃烧室的位置——旋入过深会导致电极突出过多，容易被活塞碰撞引发机械故障，旋入过浅则会导致点火端凹在安装孔内，火焰核传播距离变长，燃烧效率下降，数模中特意保留了螺纹段与密封垫圈的配合结构，密封垫圈的压缩量设计在0.3-0.5mm区间，既可以保证安装后的密封性能，避免气缸漏气，也能通过垫圈的导热作用将壳体热量传递给气缸盖，维持火花塞合适的工作温度。侧电极采用折弯式搭接结构，与中心电极的点火间隙控制在0.8-1.1mm的常规量产区间，建模时还原了侧电极与壳体端面的焊接贴合面，实际生产中这个焊接位置的强度直接决定火花塞的使用寿命，若焊接不牢在发动机高频振动下侧电极脱落，会直接打坏活塞、气门等燃烧室核心部件，

　　造成严重的发动机故障。在三维建模的细节处理上，瓷体与金属壳体的滚压包边结构也做了完整还原，这个位置是火花塞密封的核心结构，通过壳体金属的塑性变形将瓷体牢牢压紧，同时在内部填充密封粉体，既保证高压气体不会从瓷体与壳体的间隙泄漏，也能缓冲发动机运行时的振动冲击，避免瓷体受应力碎裂。从安装边界来看，这款火花塞的整体长度、最大外径、接线端尺寸都适配主流的1.5L-2.5L排量自然吸气汽油发动机，建模时预留了与点火线圈胶套的配合尺寸，可直接用于发动机气缸盖的装配仿真，校验火花塞安装时与周边进排气道、冷却水道、喷油器的位置干涉，也可用于汽修教学的结构拆解演示，帮助从业者直观理解火花塞的内部构造与工作原理。在功能特性的还原上，数模区分了不同部件的材质属性，金属壳体、电极部分赋予金属材质属性，绝缘瓷体赋予陶瓷材质属性，接线螺母、密封垫圈的材质也做了对应区分，可直接导入仿真软件做静电场、热传导仿真分析，验证不同电极结构下的电场分布、不同工况下的火花塞温度场分布，为火花塞的性能优化提供基础数模支撑。不同于简化的示意模型，这款数模对所有影响装配与性能的细节都做了1:1还原，没有做过度的结构简化，比如瓷体表面的粗糙度标识区域、壳体上的型号标注平面、电极端面的倒角结构都完整保留，能够满足结构设计、装配校验、仿真分析、教学演示等多场景的使用需求。
