摩托车螺旋弹簧式悬架减震结构

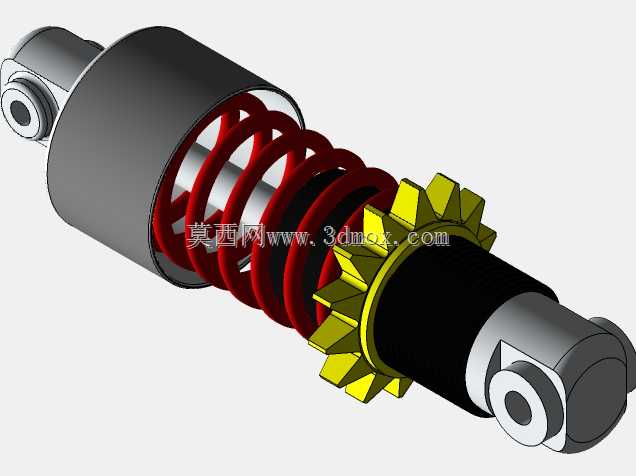

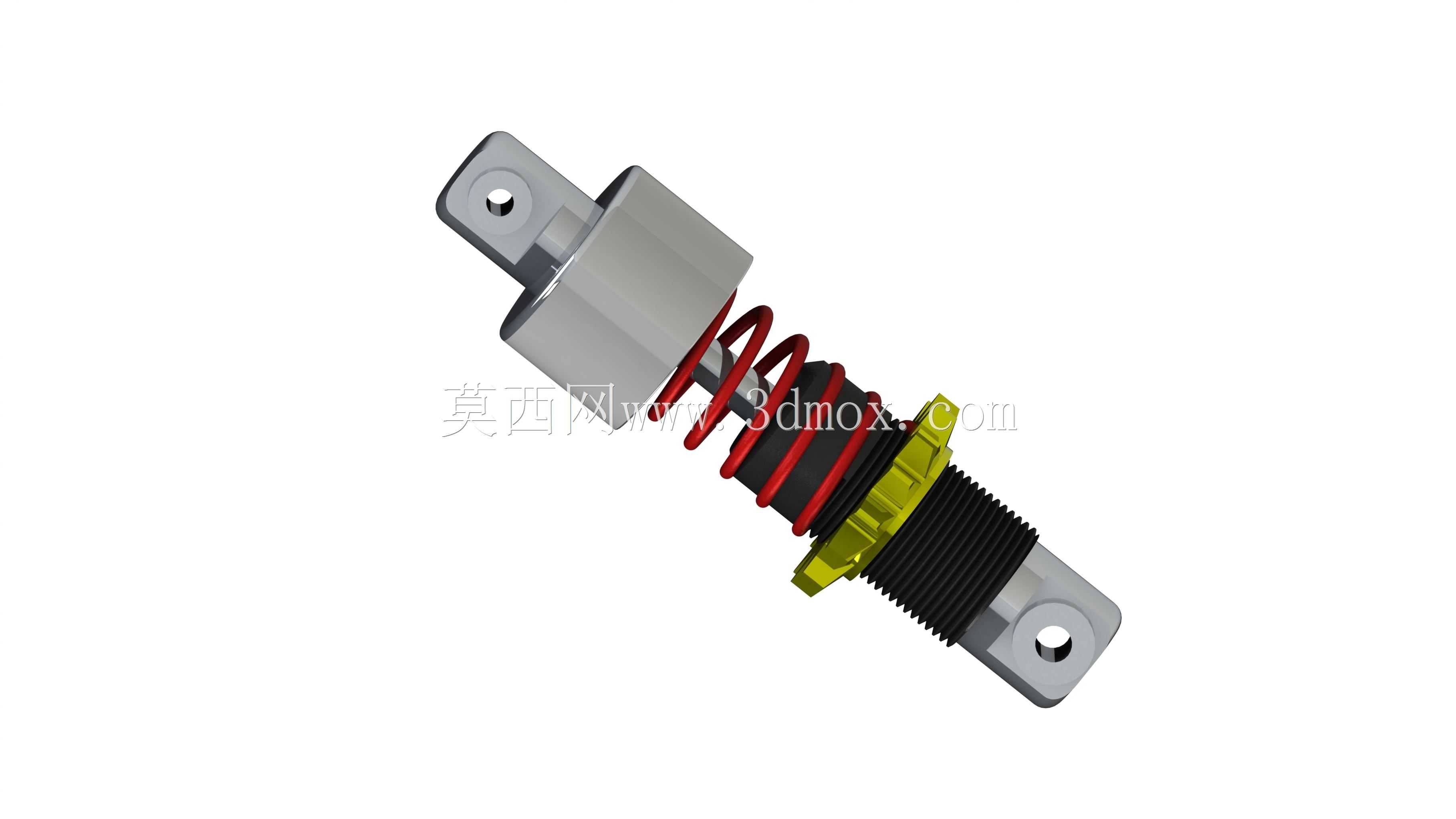

　　日常做两轮代步车行走系统匹配时，这类螺旋弹簧配合阻尼杆的悬架结构是最常接触的核心承载部件，它直接衔接车轮与车架主体，既要把路面传来的颠簸冲击过滤掉，也要保证车轮在起伏路面始终保持合理的贴地压力，避免骑行过程中出现车轮弹跳失控的问题。不同于汽车上多连杆搭配的分体式悬架，摩托车受限于两轮布局的安装空间，这类集成式减震结构需要把弹性元件、阻尼调节结构、安装连接端全部整合在同一条轴线上，整体径向尺寸控制得十分紧凑，才能适配摩托车摇臂与车架之间狭窄的布置空间。

　　从结构功能逻辑来看，这套悬架的核心设计思路是让螺旋弹簧始终保持预压缩状态，哪怕悬架处于完全伸展的最长极限位置，弹簧也不会出现松旷脱开的问题，这一点和很多空载状态下弹簧零预压的简易减震结构有本质区别。预压设计的好处是当车轮遇到凸起路面向上跳动时，弹簧不会因为初始间隙存在而产生冲击异响，同时在悬架回弹伸展的过程中，弹簧的回弹力可以始终拉住阻尼杆与连接端，避免结构件之间出现撞击，大幅提升恶劣非铺装路面行驶时的整体质感。

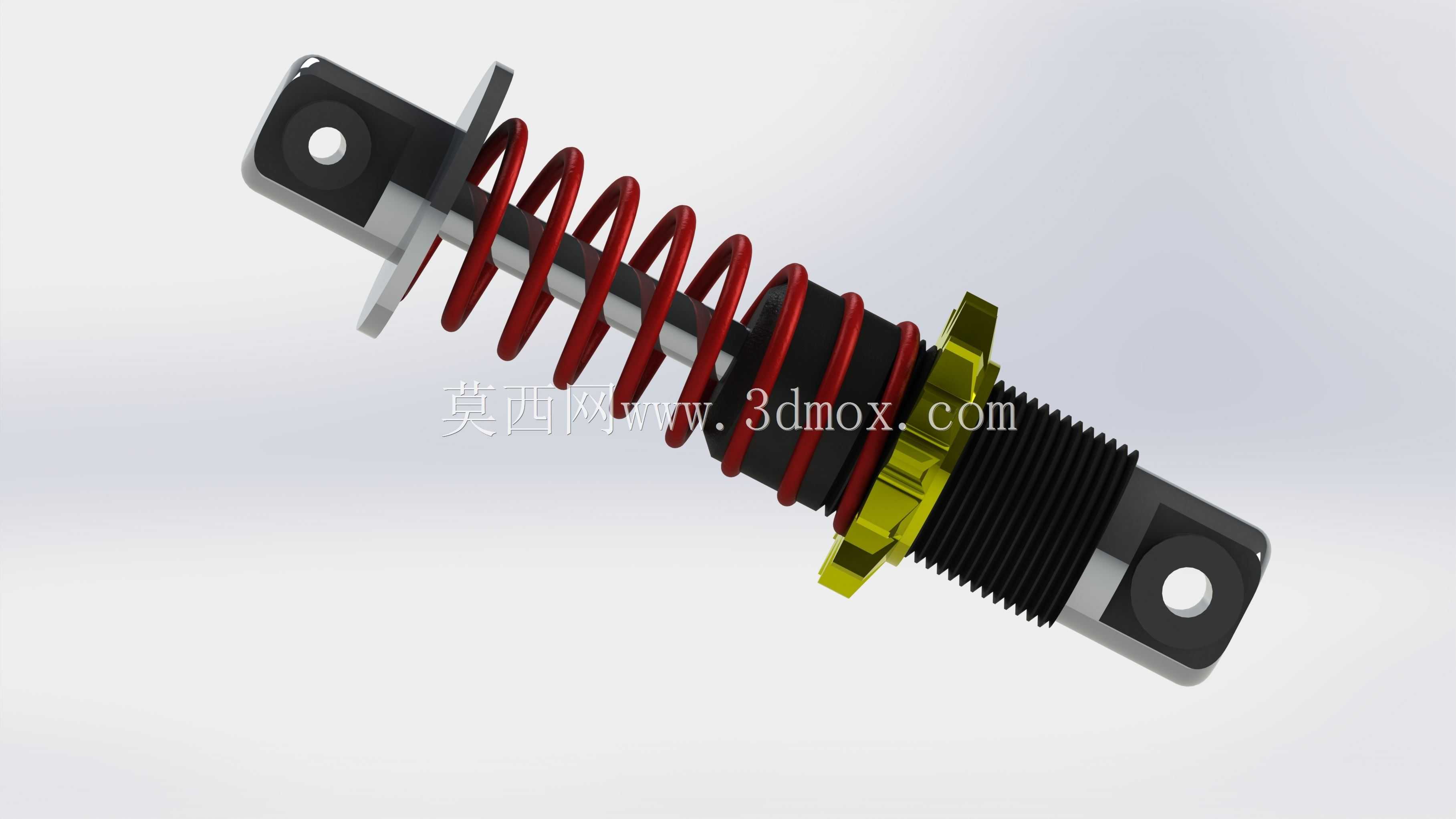

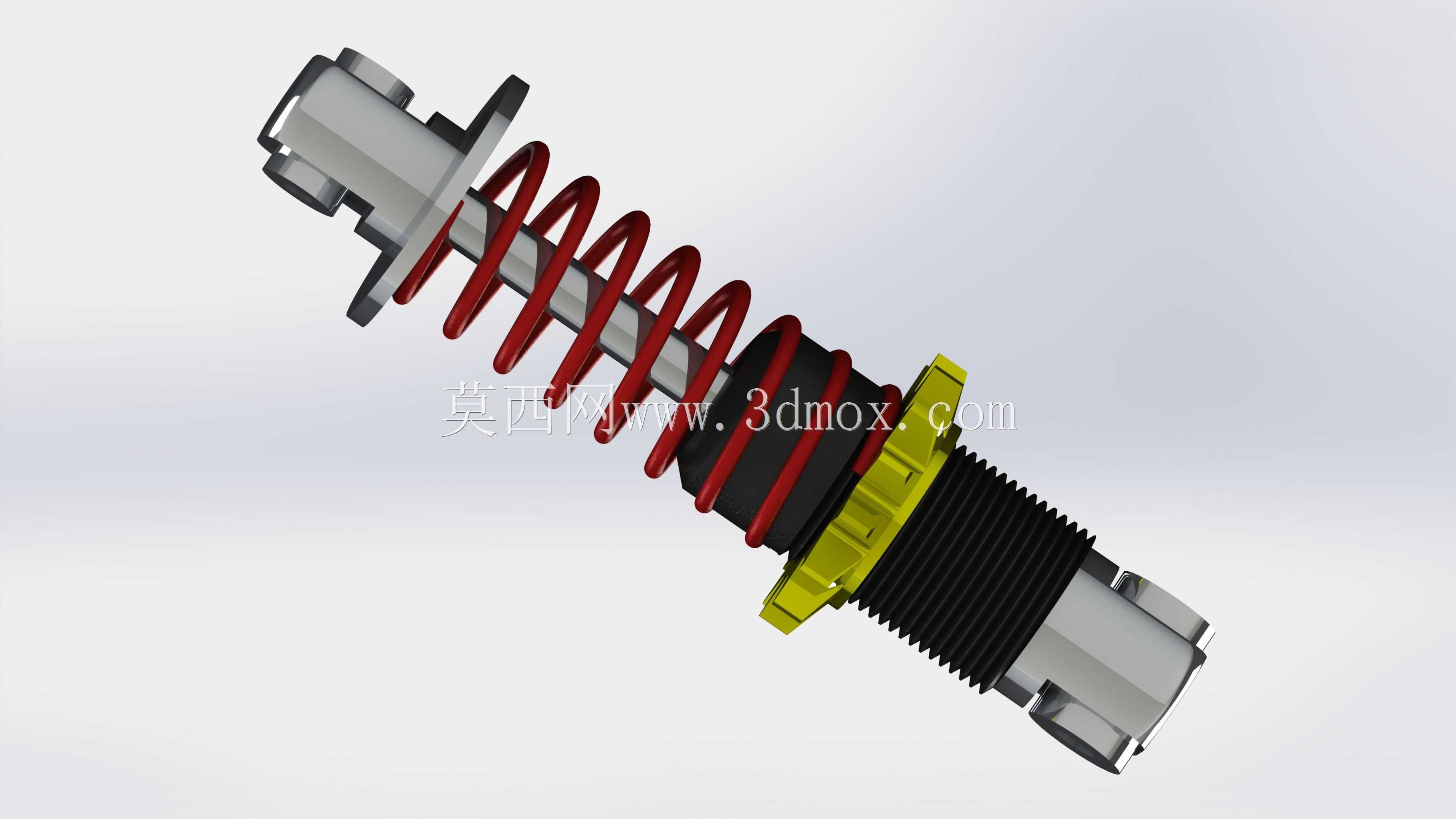

　　实际选型匹配时，首先要确认的就是两端的安装边界尺寸，这套结构两端采用的是带通孔的吊耳式连接结构，上端连接车架安装位，下端连接后摇臂铰接点，安装孔的孔径、两端吊耳的厚度、铰接点的中心距范围都是安装时必须卡死的参数，一旦中心距匹配错误，要么会导致悬架行程不足，过坑时直接打底损坏阻尼结构，要么会导致整车坐高异常改变，影响骑行时的重心操控。中间的螺旋弹簧根据承载需求匹配对应的线径与螺距，弹簧外侧没有额外设置防尘套筒，而是通过阻尼杆表面的高精度加工面配合密封件阻挡泥水侵入，这种设计在小排量跨骑摩托车上十分常见，结构简单可靠，后期维护更换成本也更低。

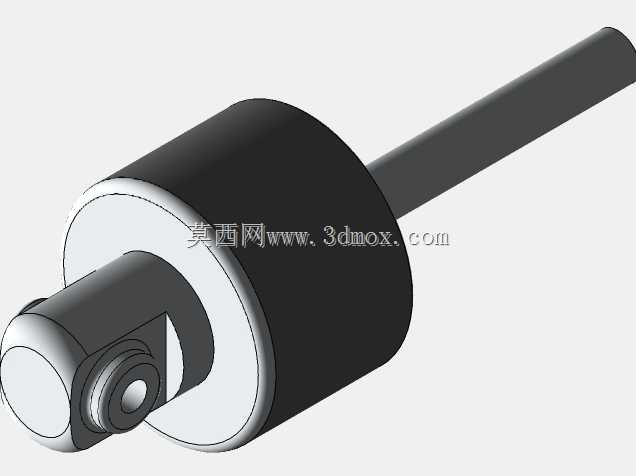

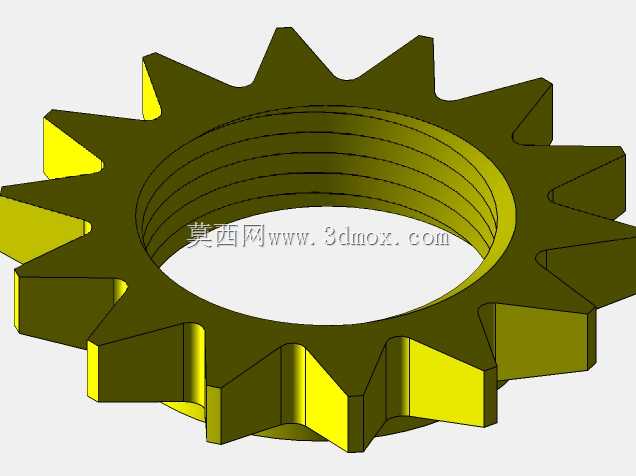

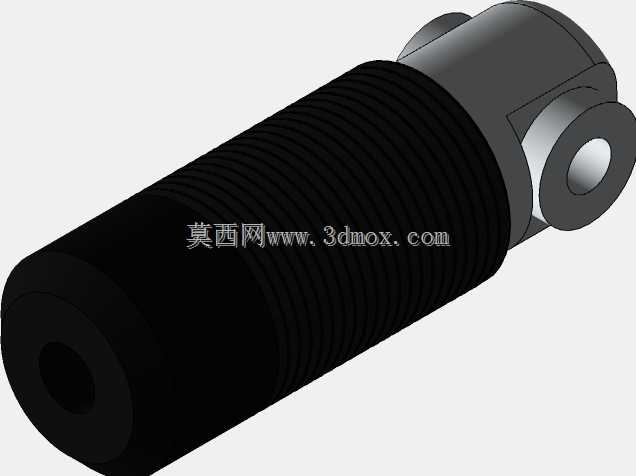

　　阻尼调节部分设置在弹簧下端的螺纹调节座上，那个金色的多边形调节环可以沿着阻尼杆外壁的螺纹旋转调整，通过改变弹簧的预压缩量来适配不同的载重需求，单人骑行时可以调低预压让减震更软，提升颠簸路面的舒适性，双人载重或者携带重物时可以调高预压，避免悬架过软导致打底，同时也能减少过弯时的侧倾幅度。阻尼杆内部的液压阻尼结构负责吸收弹簧压缩回弹时的多余震荡，避免弹簧反复弹跳导致的车身晃动，这部分的阻尼匹配需要和弹簧的刚度做对应调校，刚度过大阻尼过小会出现减震硬、弹跳多的问题，刚度过小阻尼过大则会出现减震压缩后回位慢，连续颠簸时悬架行程越用越短的问题。

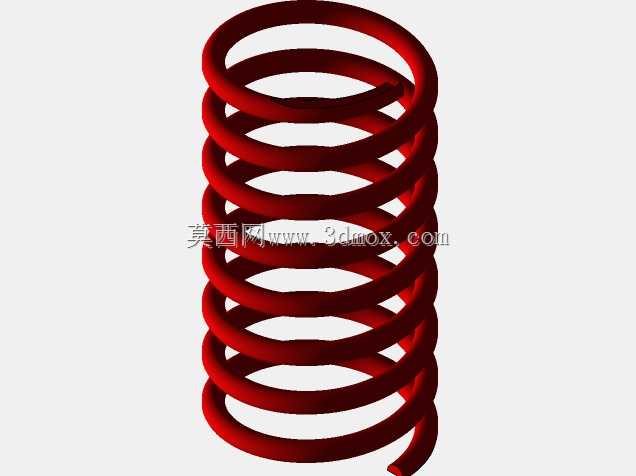

　　在三维建模过程中，这类结构需要重点注意弹簧的并圈处理、螺纹调节座的配合间隙、两端吊耳的受力强度校核，尤其是吊耳与阻尼杆端盖的焊接衔接位置，是整个结构的应力集中点，建模时需要做合理的圆角过渡，避免应力集中导致的结构断裂。弹簧的建模要准确还原实际工作状态下的螺距变化，不能直接用固定螺距的螺旋线扫掠就完成，要考虑预压状态下的弹簧长度、全压缩状态下的并圈长度，保证悬架运动过程中弹簧不会出现干涉问题。实际装车应用中，这类悬架除了用在普通民用摩托车上，也可以适配在小型电动两轮车、全地形四轮小摩托的后悬挂位置，只要安装尺寸、承载能力、行程参数匹配，就可以直接替换使用，结构通用性较强。日常维护时只需要定期检查阻尼杆表面是否有泥沙磕碰、密封件是否有漏油痕迹，调节环位置的螺纹定期涂抹润滑脂避免锈蚀卡滞，就可以保证很长的使用寿命，不需要做复杂的拆解保养。
