ArduinoNano小型开发电路板三维结构

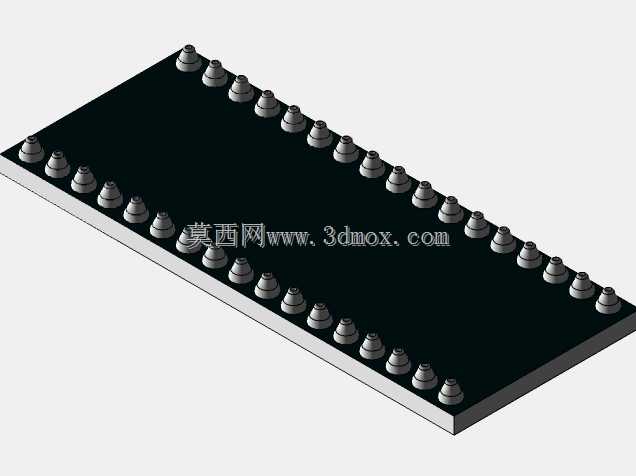

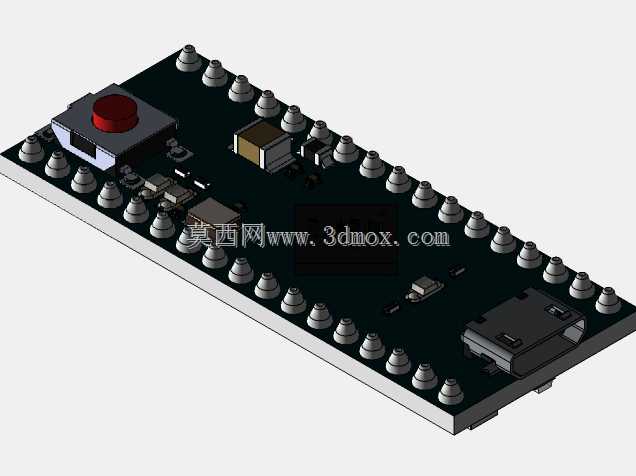

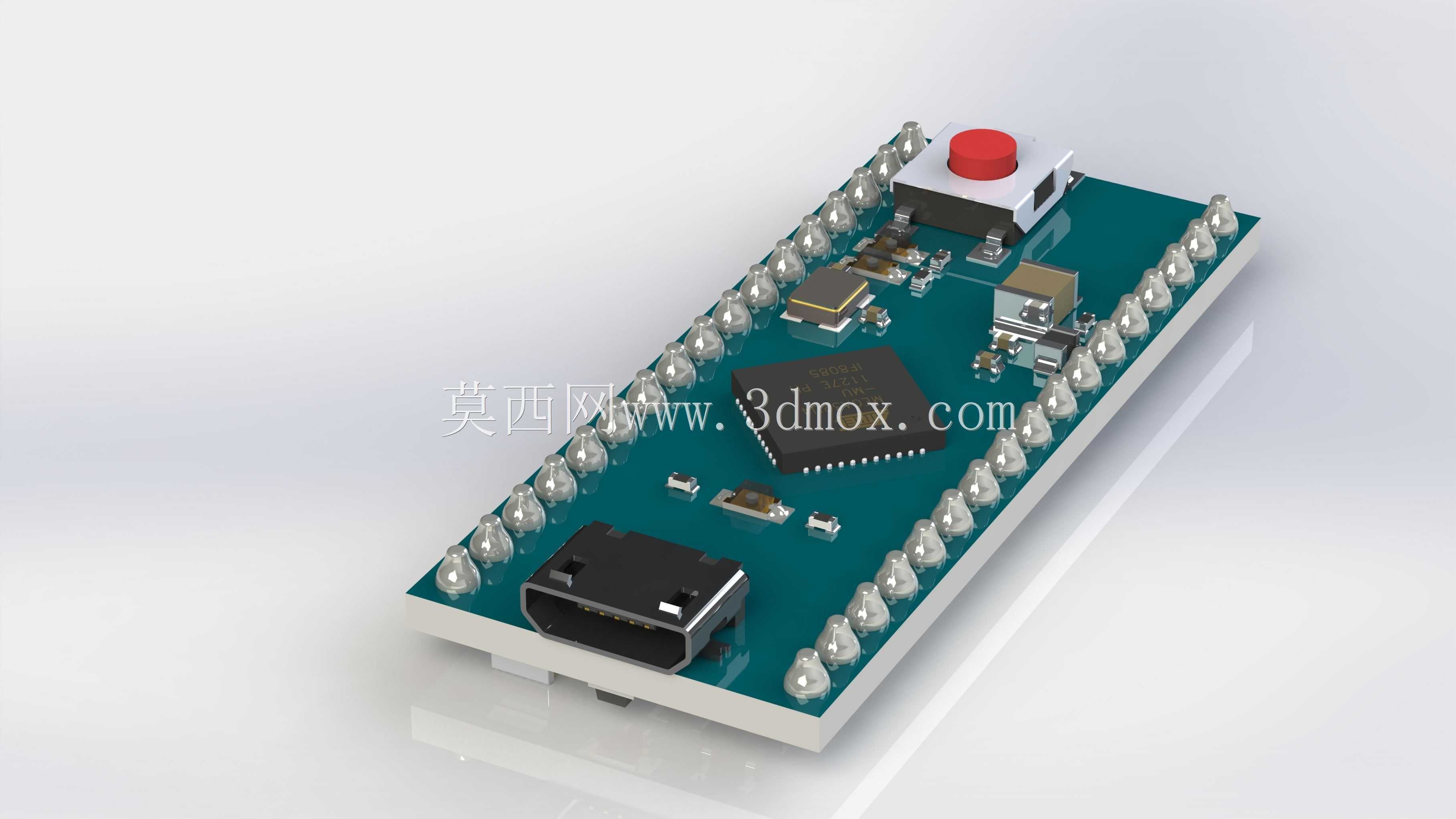

　　在嵌入式原型开发、小型智能设备试制、教学实验平台搭建的场景中，这类紧凑型控制板是硬件工程师、结构设计人员接触频率极高的核心电子部件，很多小型智能传感节点、桌面级小型自动化装置、学生课程设计作品的控制核心都会选用这类板卡，做整机结构设计时，必须精准还原其外形、引脚排布与安装边界，才能避免后续结构干涉、接插对位不准的问题。这款控制板采用窄长型的板身布局，板基为常规FR-4环氧玻纤板材质，表面做阻焊层覆盖，所有引脚采用双侧直插排布，沿板身两个长边等距分布，每侧引出15个金属排针引脚，引脚间距严格遵循标准2.54mm接插件间距规范，适配市面上通用的直插排母、面包板接插孔位，不需要额外定制接插件就能完成快速接插。板身整体厚度控制在1.

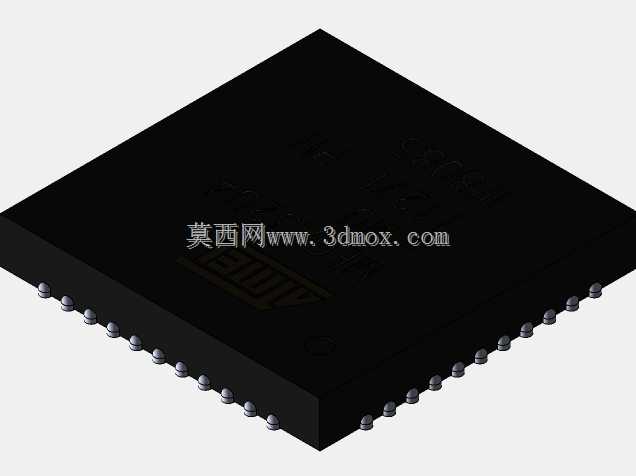

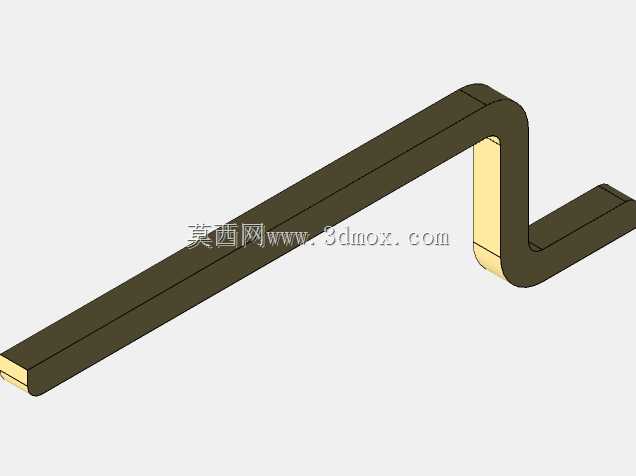

　　6mm左右，加上顶部排针的总高度不超过12mm，排针从板底伸出的长度约为5mm，刚好满足穿过面包板接触层、或者插入焊接式排母的深度要求，不会出现引脚过短接触不良、或者过长顶到设备外壳内壁的问题。做结构建模的时候，首先要确认板身的长宽边界，整体板长约45mm，宽度约18mm，四个边角做了小半径的圆弧倒角，避免安装时尖角剐蹭导线或者其他电子元件，板身上没有预留标准的螺丝安装孔，实际项目应用中如果需要固定，一般是通过排针焊接在载板上、或者采用耐高温尼龙卡扣卡在预设的安装槽内，建模时需要在板身周边预留至少1mm的安全间隙，给焊接操作、后期检修拔插留出操作空间。板载的核心控制芯片位于板身中部区域，芯片采用贴片式封装，表面高度略高于板身阻焊层，

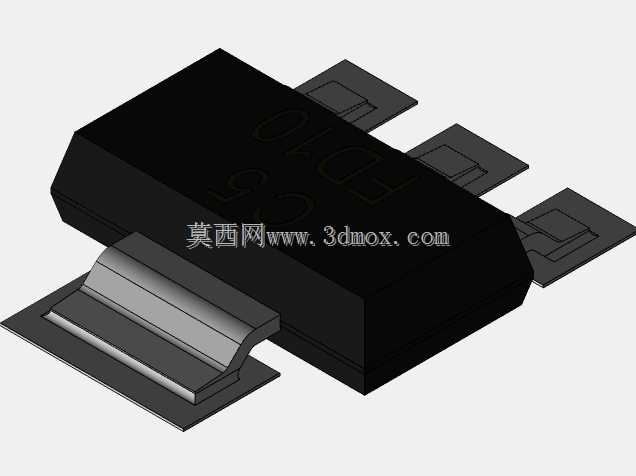

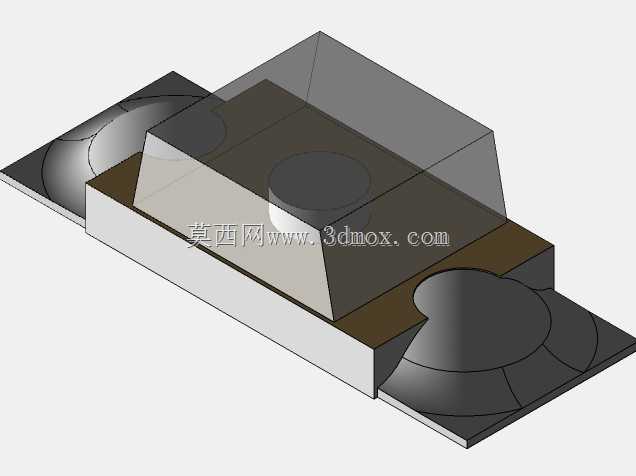

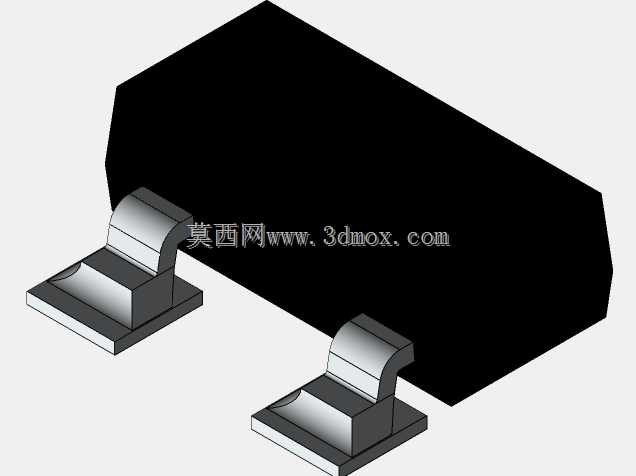

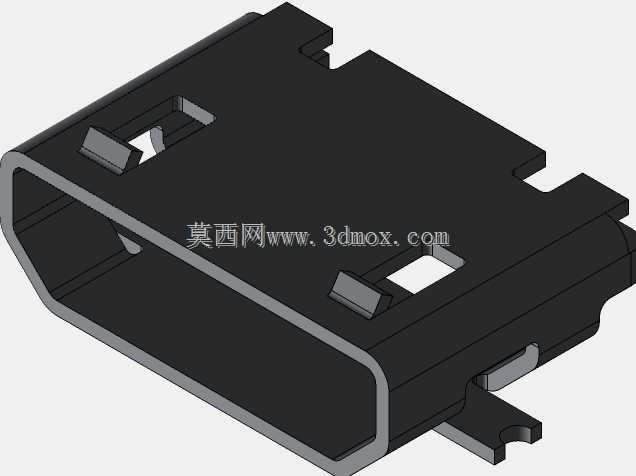

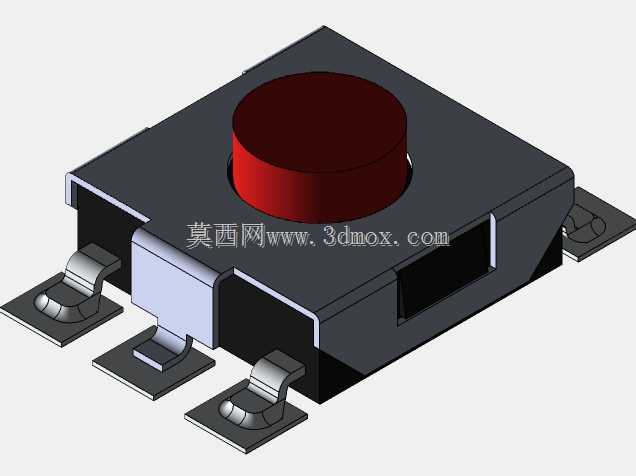

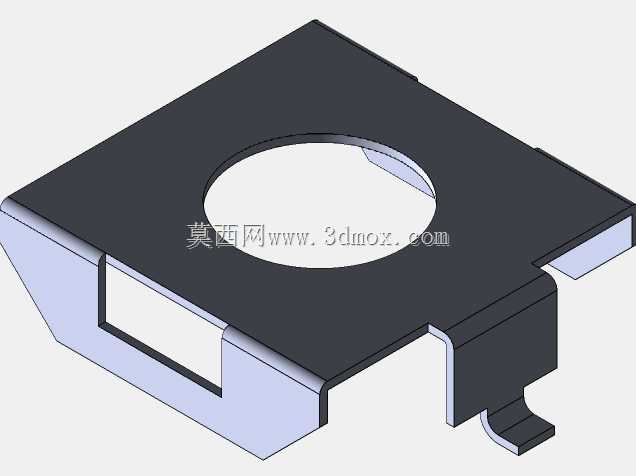

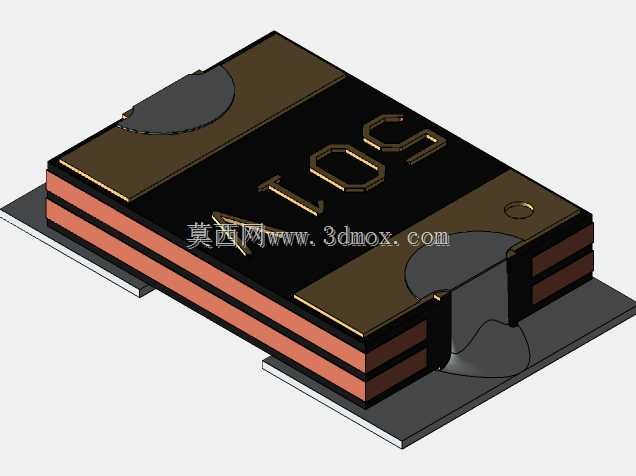

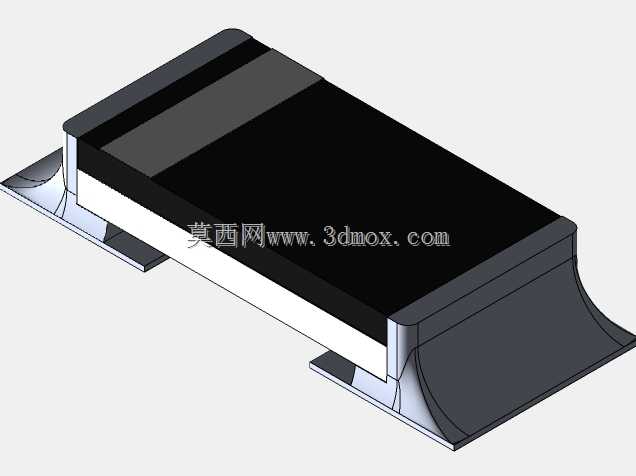

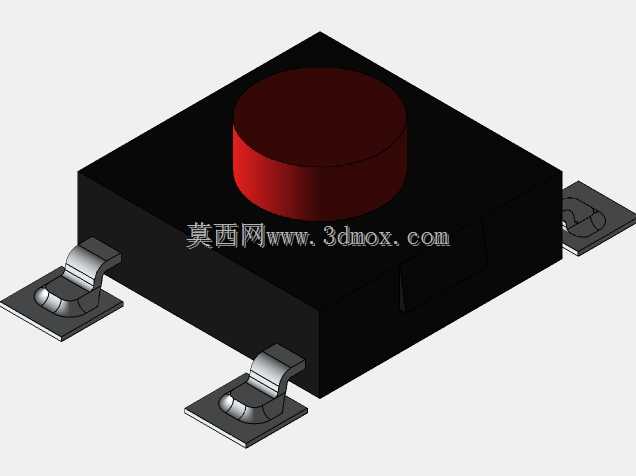

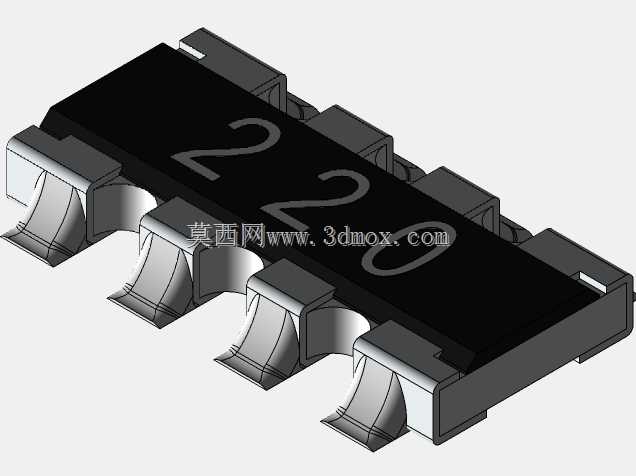

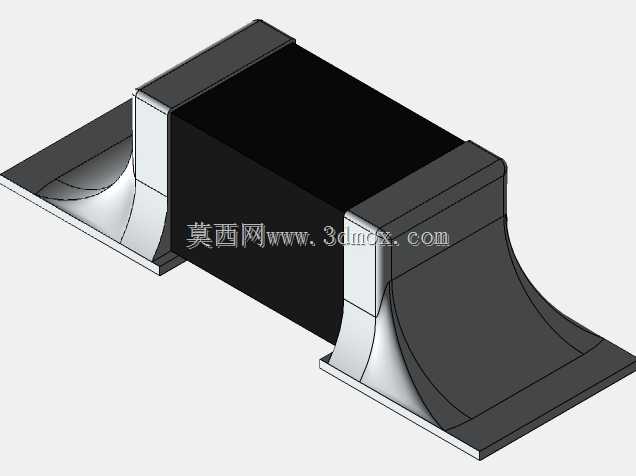

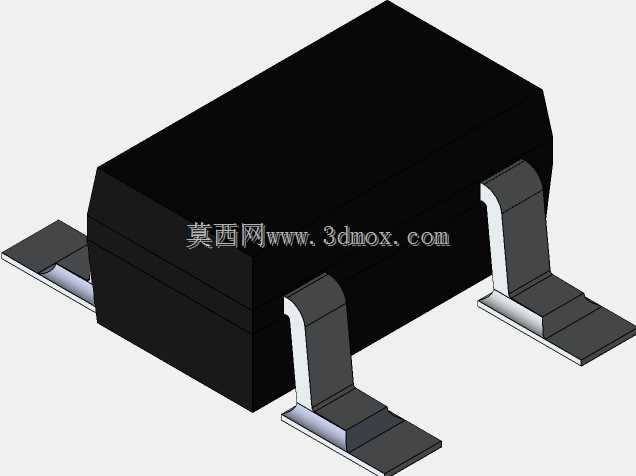

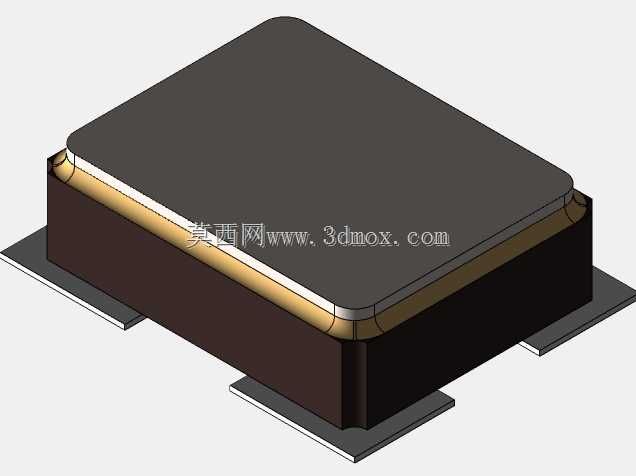

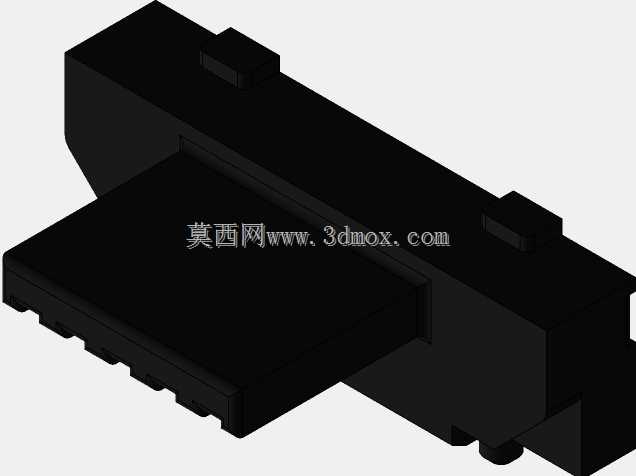

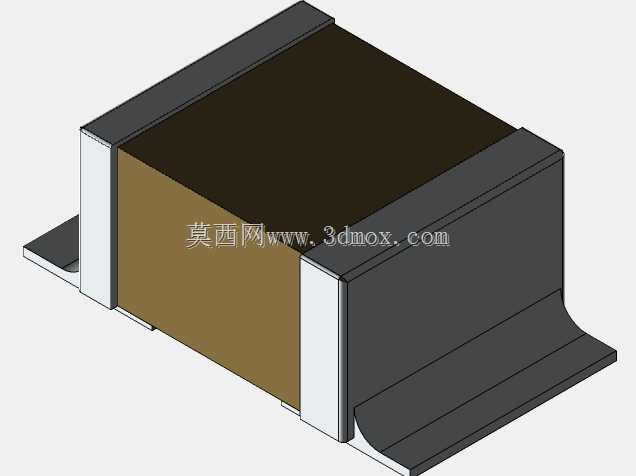

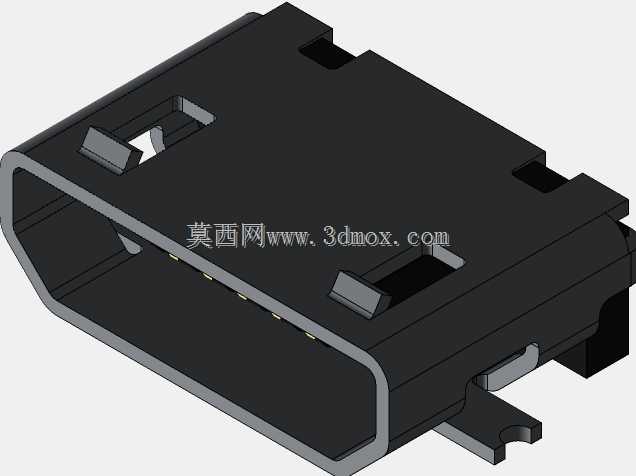

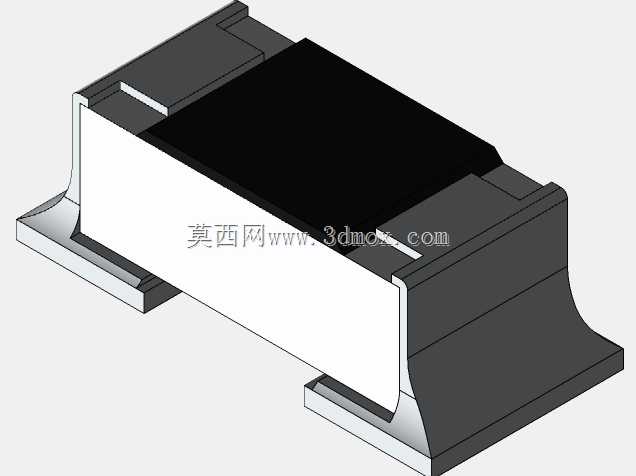

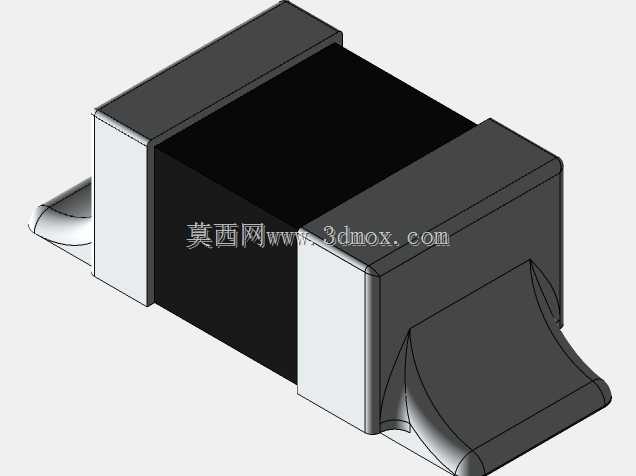

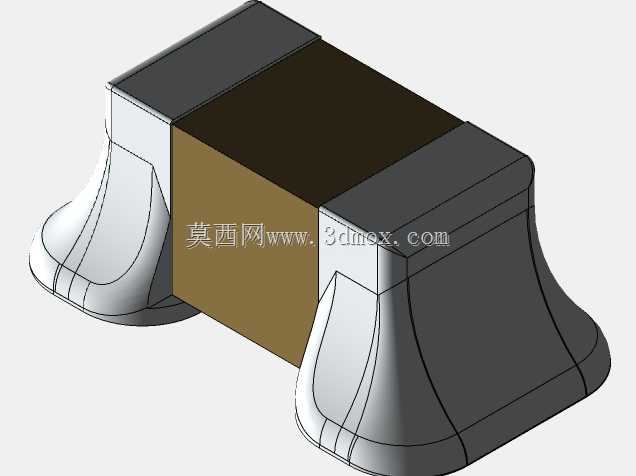

　　建模时不需要还原芯片内部的晶圆结构，只需要准确还原芯片的外形轮廓与高度，避免和上方的屏蔽罩、外壳加强筋产生干涉。板身两端分别预留了Mini-B型USB接口的安装位，接口突出板身端部约3.5mm，做外壳开孔时要精准对齐接口的中心位置，开孔尺寸要比接口外轮廓大0.2mm左右，兼顾装配公差和插拔时的晃动余量。从功能适配的角度来说，这类控制板的所有IO引脚都沿侧边引出，建模时还原每一个排针的圆柱外形、顶部的锥形接插导向端，能让后续做整机装配仿真的时候，直观检查引脚和周边导线、接插件的位置关系，避免出现引脚被结构件挤压弯折的问题。很多工程师在做小型设备结构设计时容易忽略排针的高度公差，实际建模时要把排针的高度公差范围考虑进去，在外壳内壁和排针顶端之间预留至少0.5mm的间隙，防止生产时因为排针高度正公差导致外壳装配后顶压排针，造成焊点脱焊、引脚短路的问题。另外板身上的贴片元件，包括复位按键、电源指示灯、稳压芯片这些部件，都要按照实际的排布位置还原外形高度，尤其是复位按键的按键帽突出板身的高度，要和外壳上的按键开孔位置精准匹配，按键的按压行程要预留足够空间，不能出现按键按不动、或者按下去卡滞的情况。在教学实验场景中，这类板卡经常和面包板、传感器模块搭配使用，建模时还原准确的引脚间距，能让虚拟装配的时候直接模拟传感器模块、杜邦线的接插状态，提前验证接线布局的合理性，减少实际搭建电路时的接线错误。在小型智能硬件的量产前期结构验证阶段，

　　精准的板卡三维模型可以直接导入整机装配文件，检查板卡和电池、天线、外壳结构的位置关系，确认所有接口的对位精度，不需要等到样板打样回来才发现结构干涉问题，能大幅缩短项目的研发周期。做这类电子板卡的三维建模时，不需要过度还原板身的丝印层细节，重点要把控的是安装边界、接口位置、突出元件的高度这几个核心尺寸，因为结构设计阶段最核心的需求是确认装配关系，丝印内容属于PCB设计环节的内容，不会影响结构装配的验证结果。另外要注意板身底部的焊点高度，直插排针焊接后，焊点会在板底突出0.3-0.5mm，建模时如果忽略这个高度，把板底和安装面直接贴合装配，实际组装时就会因为焊点的存在导致板身倾斜，出现接插件对位偏移的问题，所以板底和安装面之间要预留至少0.8mm的间隙，或者在对应焊点位置做避让凹槽，保证板身安装平整。
