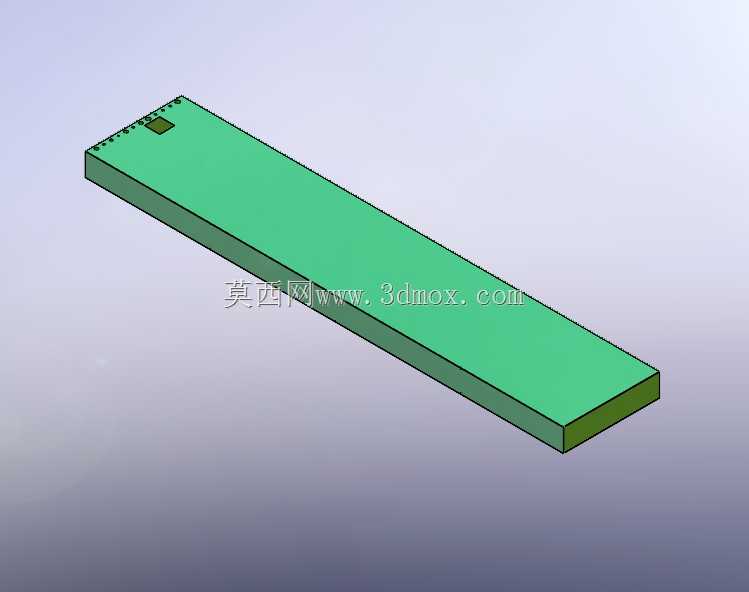

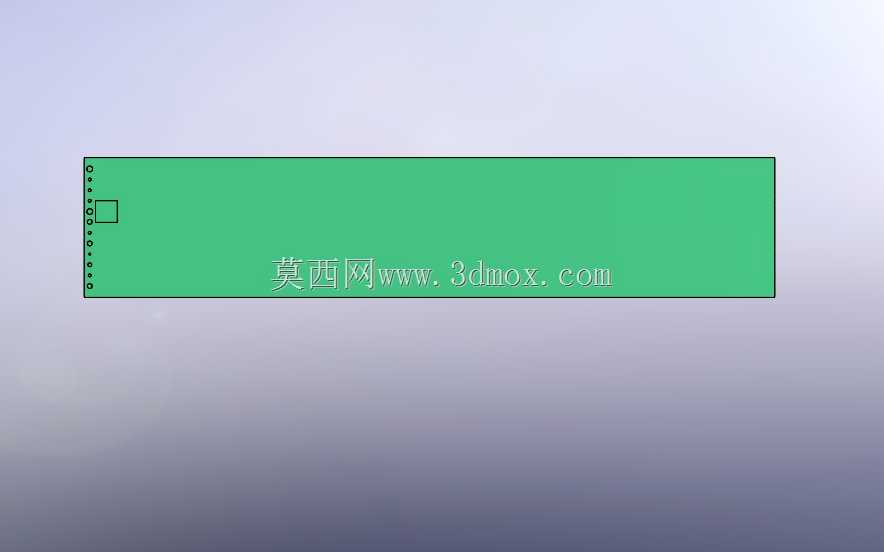

长条形储液槽体结构三维设计

　　该长条形槽体结构在工业场景中主要适配狭长安装空间的储液、物料暂存需求，常见于生产线边的工序间液体中转、小型工件浸液处理、长尺寸物料的静置储放工位，相比方形或圆形储槽，其狭长构型能充分利用车间内设备间隙、流水线侧边的窄幅空间，减少对主作业通道的占用，在电子零部件清洗线、小型电镀工序、实验室长试件浸泡工位、农业滴灌系统的高位储液段都有广泛适配性。从功能特性来看，该槽体采用等壁厚的钣金折弯拼焊结构，整体为封闭底+直壁的敞口构型，槽体一端顶部预留有小型安装凸台，可用于固定液位检测元件、进液接头或者小型搅拌组件，槽体边缘做了折边强化处理，既可以提升槽壁的抗变形能力，避免满液状态下侧壁出现外鼓形变，也能作为槽体放置时的搭接支撑边，

　　直接搭放在配套的支架横梁上，无需额外设计复杂的安装固定结构，降低配套支架的加工难度。设计过程中优先考虑了狭长槽体的刚度问题，由于长宽比远大于常规储槽，若壁厚选择过薄，满液时侧壁中部的挠度会超出允许范围，长期使用易在焊缝位置出现疲劳渗漏，因此在建模阶段先通过截面惯性矩核算，确定了侧壁折边的宽度与槽体壁厚的匹配关系，在不额外增加加强筋的前提下，依靠边缘折边的结构强化就满足了满载工况下的刚度要求，减少了焊接工序的工作量，也避免槽体内壁因焊接加强筋出现清洁死角，适配有洁净要求的储液场景。外形尺寸方面，该槽体长度方向尺寸远大于宽度与高度，整体截面为矩形，安装边界需要注意槽体底部的平面度要求，若支撑面存在高低差，狭长槽体极易出现翘曲，

　　导致放置不稳或者焊缝受力不均，因此配套安装时需要保证支撑横梁的共面度公差在每米长度不超过1mm，槽体搭接在支撑结构上时，折边与支撑面的接触长度不小于折边宽度的三分之二，避免局部应力集中。槽体顶部的小型凸台位置做了局部加厚处理，因为该位置需要外接管路或者安装检测元件，频繁的拆装操作易对局部结构造成冲击，局部加厚的设计既能提升螺纹连接的牙数，保证接头安装的密封性，也能避免外力传导至槽壁主结构造成变形。从实际使用的角度出发，该槽体的底部转角位置做了小圆弧过渡处理，没有采用直角拼焊的结构，一方面是减少转角位置的焊接应力集中，提升槽体的疲劳寿命，另一方面圆弧过渡更便于槽内液体的排空与清洁，不会在直角位置残留积液或者沉渣，

　　适配需要定期更换槽内介质、清理槽体的使用场景。槽体的敞口边缘没有设计额外的盖板安装槽，属于敞口式作业槽，若后续需要适配盖板，可以直接在折边上加工安装孔，无需对槽体主结构做二次修改，预留了足够的改造空间。在建模过程中，所有折弯位置都预留了钣金加工的折弯止裂口，避免折弯时出现材料撕裂的问题，焊缝位置统一采用连续角焊缝，建模时预留了焊脚尺寸的空间，避免实际加工后出现尺寸超差的问题，槽体的所有外露棱边都做了钝边处理，避免安装和使用过程中出现划伤操作人员的风险。该结构没有复杂的曲面特征，所有特征都适配常规钣金加工工艺，不需要开模或者特殊加工设备，普通的数控折弯机、激光切割机配合氩弧焊接即可完成加工，加工成本低，生产周期短，适合小批量定制化的工位配套需求。针对不同的使用介质，只需要更换对应的板材材质即可，比如存储普通水溶液可以采用普通Q235板材做防腐喷涂，存储腐蚀性介质可以更换为304或者316不锈钢板材，整体结构不需要做修改，适配性较强。狭长的构型也使得槽内液体的流动路径更长，若在槽体一端进液另一端出液，可以自然形成缓流区，减少液体搅动对槽内静置工件或者沉淀过程的影响，在需要重力沉淀分离的简易工序中，不需要额外设置导流板就能实现初步的固液分离效果。
