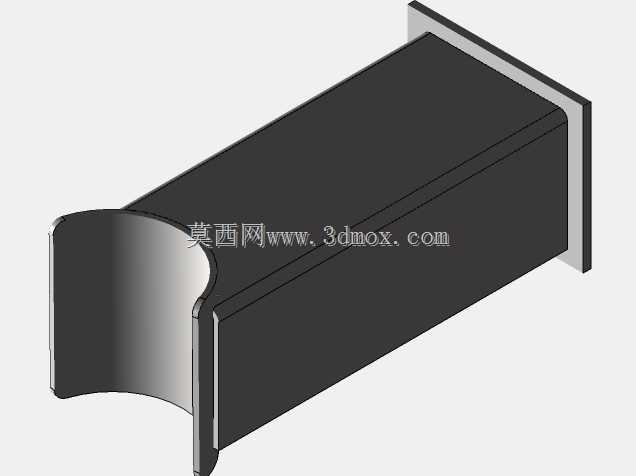

清管器发射器DN10滑动鞍座主筒结构

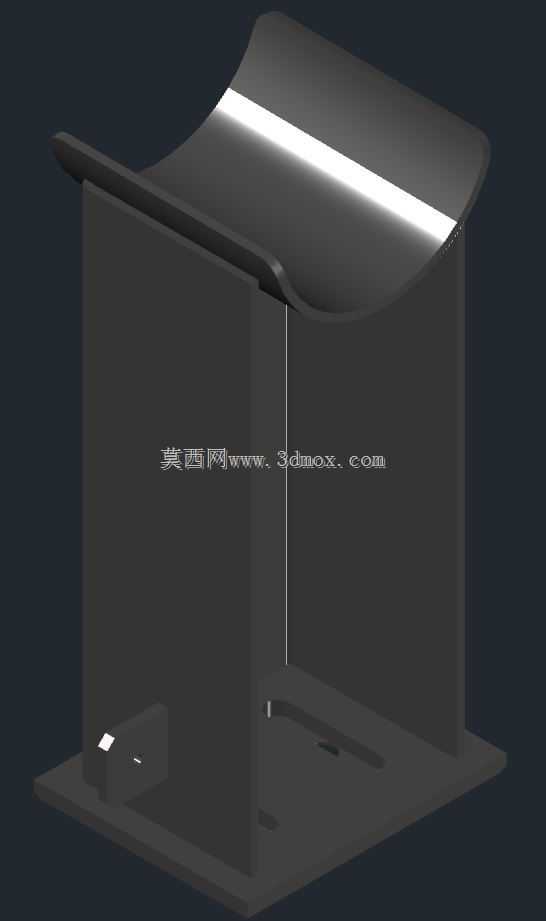

　　在长输油气管道、工艺场站的管线运维作业体系里，清管器发射装置是承担管线通球、清污、内检测作业的核心配套部件，而滑动鞍座作为发射筒的支撑承载结构，直接决定了设备运行过程中的结构稳定性与热变形补偿能力。这款DN10规格的滑动鞍座主筒结构，针对小口径工艺管线的清管作业场景设计，适配公称通径DN10的主筒安装需求，坡度设置为1:100，匹配清管作业时发射端的倾斜安装要求，保障清管器依靠自重或介质推力能够顺利进入主管线，避免卡阻、滞停等作业故障。从结构功能来看，该滑动鞍座采用分体式承载设计，上部为与主筒外壁完全贴合的弧形托面，曲面弧度与DN10主筒的外圆曲率完全匹配，接触区域采用整面贴合而非线接触支撑，能够均匀分散主筒及内部介质、清管器的总载荷，避免局部应力集中造成的筒壁变形；下部为带滑动导向结构的安装底板，底板上预留的长条形安装孔位，可补偿管线因温度变化产生的轴向伸缩位移，避免热胀冷缩产生的附加应力传递到主筒焊缝或连接法兰处，降低管线连接部位的疲劳损伤风险。设计过程中，首先结合小口径清管器发射器的载荷特性做受力核算：DN10主筒本身壁厚较薄，满水状态下的总载荷集中在鞍座支撑区域，因此托板的厚度、加强立板的布置位置都经过应力校核，立板垂直连接弧形托面与安装底板，形成稳定的箱型承载结构，在不额外增加整体重量的前提下，将支撑区域的局部压应力控制在材料许用应力范围内，避免长期承载出现塑性变形。滑动结构的设计充分考虑场站实际安装工况，

　　底板与基础预埋板之间预留滑动间隙，表面粗糙度满足滑动摩擦的低阻力要求，当管线因输送介质温度变化产生轴向位移时，鞍座可沿轴线方向小幅滑动，不会对主筒形成刚性约束，这一点在温差较大的户外场站、高温介质输送管线中尤为重要，很多早期刚性支撑的发射装置，就是因为未考虑热位移补偿，运行一段时间后出现法兰泄漏、焊缝开裂的问题。安装边界方面，该鞍座的底板安装孔距、托面中心高度都与DN10主筒的安装标高完全匹配，安装时只需将主筒放置在弧形托面上，通过抱箍或焊接方式固定托面与筒壁，再将底板通过地脚螺栓固定在设备基础上即可，滑动方向需与主筒的轴向保持一致，不得出现偏斜，否则会增大滑动阻力，失去热补偿的作用。在实际场站应用中，

　　这类小口径滑动鞍座多用于计量站、阀室的支线清管作业点，相比大口径管线的清管装置，小口径设备的支撑结构更需要注重细节设计，因为小直径筒壁的抗变形能力更弱，支撑点的应力集中影响更明显，这款鞍座的弧形托面边缘做了倒圆角处理，避免托板边缘对筒壁造成切割式应力集中，同时立板与托板、底板的连接位置都采用连续角焊缝，焊脚尺寸经过核算，满足静载与动载下的强度要求。不同于固定鞍座的全约束设计，滑动鞍座的核心作用就是在承载的同时释放轴向位移，因此在建模过程中，滑动面的平面度、安装孔的长径比都做了精准控制，长孔的长度覆盖该规格管线在当地极限温差下的最大伸缩量，确保极端工况下仍有足够的滑动余量。很多设计人员在做小口径管线支撑时容易忽略滑动补偿的需求，

　　直接采用固定支撑，短期运行不会出现问题，但经过几个季度的温差变化后，连接部位的泄漏风险会大幅提升，这款滑动鞍座的设计就是针对这一工程痛点，在保证承载能力的前提下，用最简单可靠的结构实现位移补偿，没有多余的复杂部件，后期运维也无需特殊维护，滑动面定期涂抹润滑脂即可保证滑动顺畅。从结构外形来看，整体没有冗余的设计元素，所有结构特征都服务于承载与滑动两个核心功能，弧形托面的曲率精度直接影响与主筒的贴合效果，建模时严格按照DN10管道的外径尺寸做曲面拟合，保证安装后接触面积达到理论值的90%以上，避免点接触造成的筒壁压痕。立板的布置位置避开主筒的焊缝区域，防止支撑应力与焊接应力叠加，底板的厚度满足地脚螺栓的埋深要求，螺栓孔的大小适配常规M10规格的地脚螺栓，无需额外定制连接件，降低现场安装的配件成本。在清管作业过程中，发射装置会承受介质压力的瞬间冲击，尤其是清管器发射瞬间的反作用力，会对支撑结构产生横向载荷，因此鞍座的立板与底板之间设置了三角加强结构？不，这款结构采用的是双侧立板垂直布置，依靠立板的抗弯强度承受横向冲击载荷，相比三角加强筋，垂直立板的加工更简单，且不会在立板与底板之间形成积液死角，适合户外场站的防腐蚀要求，避免积液造成的结构锈蚀。
