清管器发射器滑动鞍座小筒DN6结构设计

　　在长输油气管道、化工工艺管线的日常运维作业里，清管作业是保障管线输送效率、清除管内积蜡、积液与杂质的核心工序，而清管器发射器作为发送清管器的专用承压设备，其配套的支撑鞍座部件直接决定了发射器安装后的运行稳定性与管线对接精度。本次涉及的滑动鞍座小筒DN6结构，是清管器发射器鞍座总成里的核心导向支撑构件，主要适配公称通径DN6规格的清管器发射器小口径段安装需求，对应管线接口坡度为1:100，适配6°×10°的安装倾角要求。

　　从实际现场应用场景来看，这类滑动鞍座小筒多应用在站场清管发球装置的倾斜安装段，区别于固定鞍座的完全锁止定位，滑动结构的设计初衷是为了抵消管线输送过程中因介质温度变化、压力波动产生的轴向热胀冷缩位移，避免发射器本体与连接管线之间产生额外的附加应力，防止焊缝撕裂、法兰密封面泄漏等故障出现。在实际作业过程中，清管器发送时会产生瞬时的冲击振动，该鞍座小筒的筒式支撑结构可以对发射器的筒身段形成半包覆式的承托，相比普通的平板式鞍座，接触面积更大，单位面积承压更小，能有效降低长期载荷下的筒体变形风险。

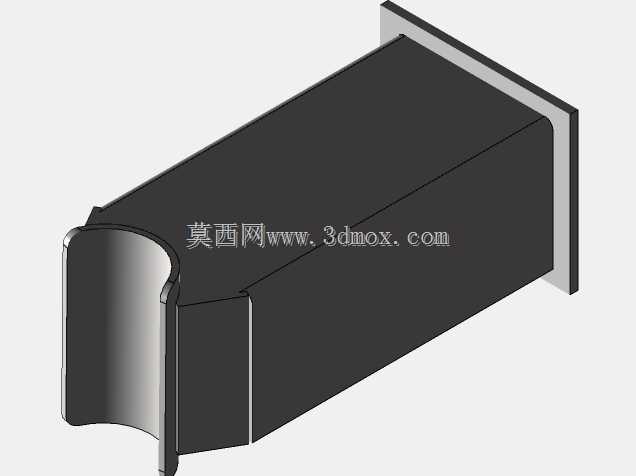

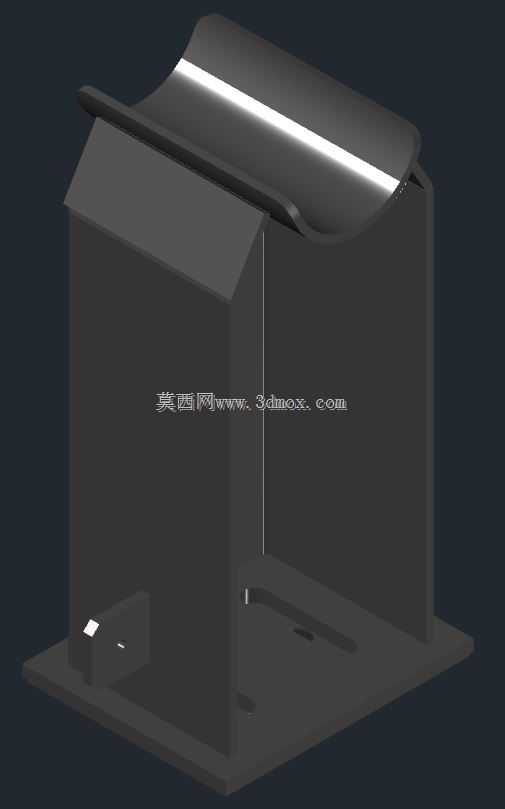

　　从结构设计思路层面拆解，该部件整体采用下置安装底板+立式支撑立板+上置弧形承托弧板的组合结构，底板上预留的安装孔位可适配站场基础的预埋螺栓固定，两侧立板之间设置的加强筋结构，可在不额外增加整体壁厚的前提下提升结构的抗侧向倾覆能力，上置的弧形承托面弧度与发射器筒体外径完全匹配，保证贴合度的同时，滑动接触面的加工粗糙度控制在合理区间，既保证轴向滑动时的顺畅度，又不会因间隙过大产生运行过程中的异常晃动。需要注意的是，设计时特意将承托弧板的边缘做了倒圆角处理，避免安装过程中划伤筒体的防腐涂层，也能减少应力集中点的出现。

　　关于外形尺寸与安装边界，该部件适配DN6规格的筒体，对应筒体的外径尺寸匹配行业通用的小口径管线发射器规格，安装时的1:100坡度是为了配合清管器依靠自重滑入发球工位的作业需求，6°×10°的倾角参数是结合站场管线的排布走向确定的，安装时需要保证底板的水平度误差控制在允许范围内，两侧立板的对称度偏差不能超出设计阈值，否则会导致筒体安装后出现偏斜，直接影响清管器的发送成功率，甚至会出现清管器卡滞在发射器内部的故障。在实际选型匹配时，需要确认对应发射器的筒体壁厚、工作压力等级，确保鞍座的承载能力满足满水状态下的发射器总重量载荷要求，同时滑动面的润滑维护也需要纳入站场的日常运维清单，避免长期暴露在户外环境下出现锈蚀卡滞，丧失滑动补偿的功能。

　　从结构建模的角度来看，该部件的建模过程需要重点关注弧形承托面的曲率匹配、加强筋的拔模角度、安装孔的位置度公差，所有焊接位置的焊缝高度需要符合承压设备的焊接规范，避免出现焊接缺陷导致的结构强度不足。在三维装配验证时，需要模拟发射器的轴向滑动行程，确认滑动过程中不会与周边的管线支架、操作平台产生干涉，预留足够的热位移补偿空间，同时要兼顾操作人员进行快开盲板操作、排污阀操作时的操作空间需求，不能因鞍座结构的设计不合理导致日常运维操作受阻。
