长输管线清管收发一体化装置结构设计

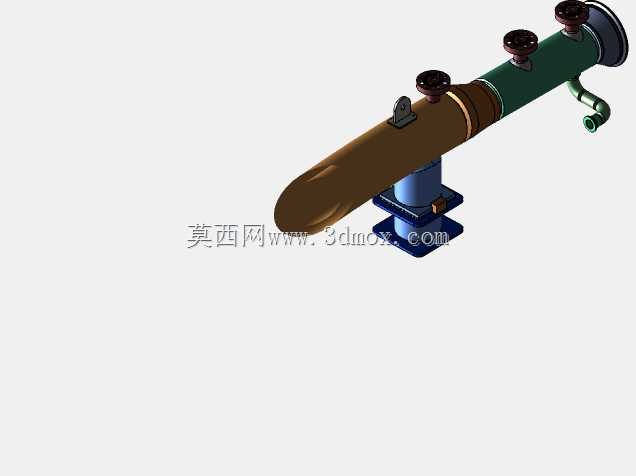

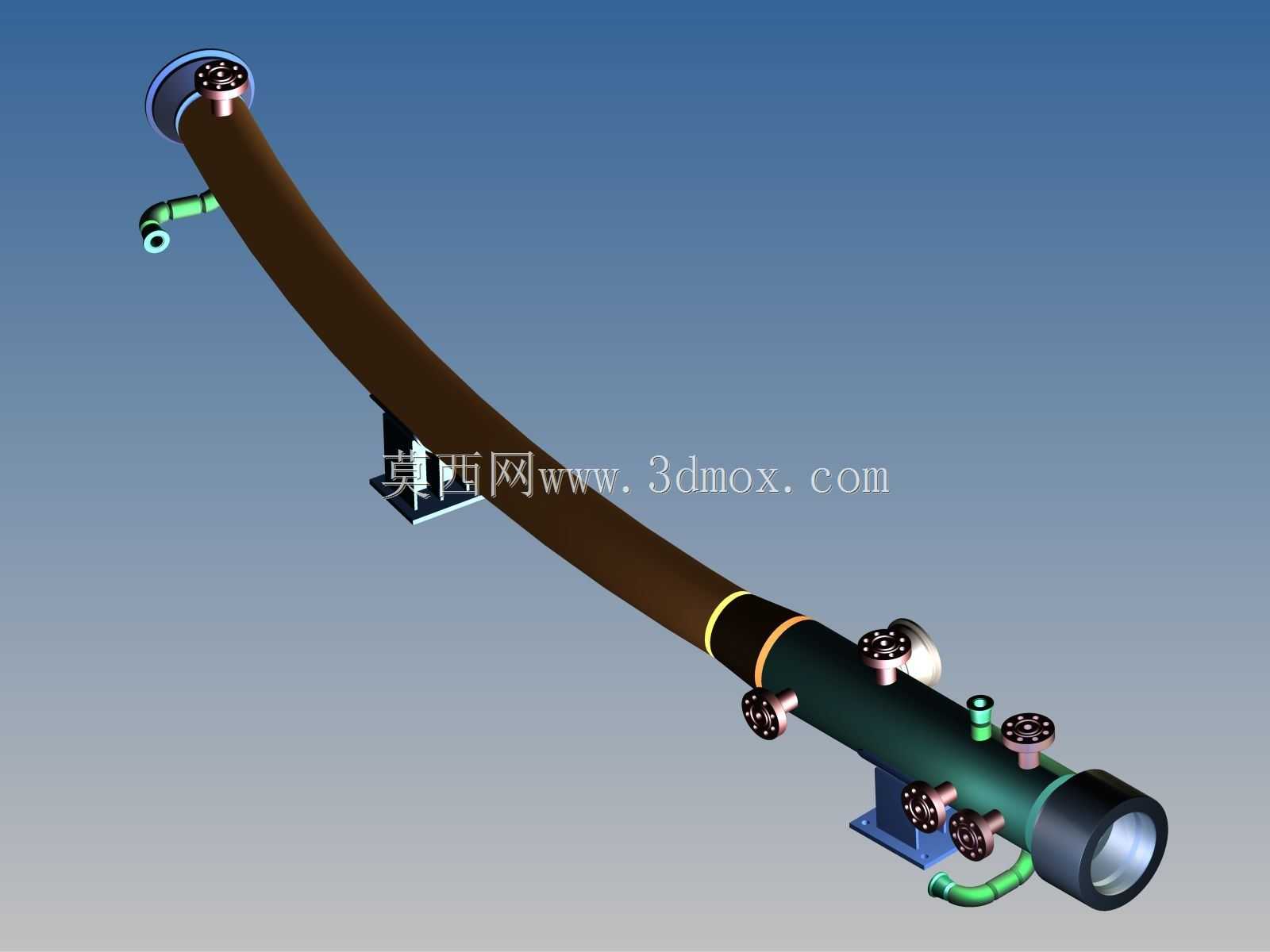

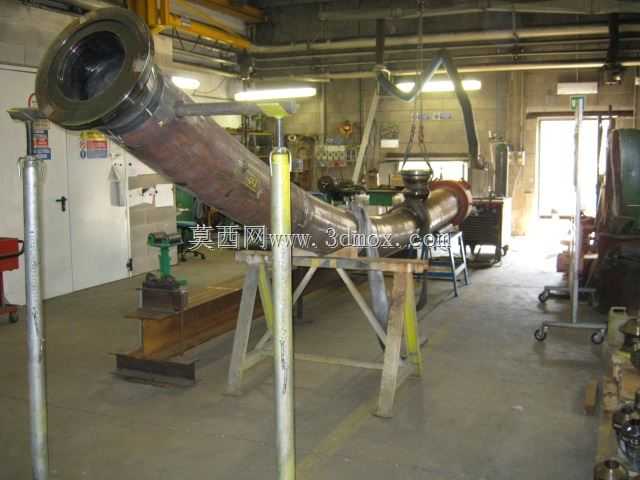

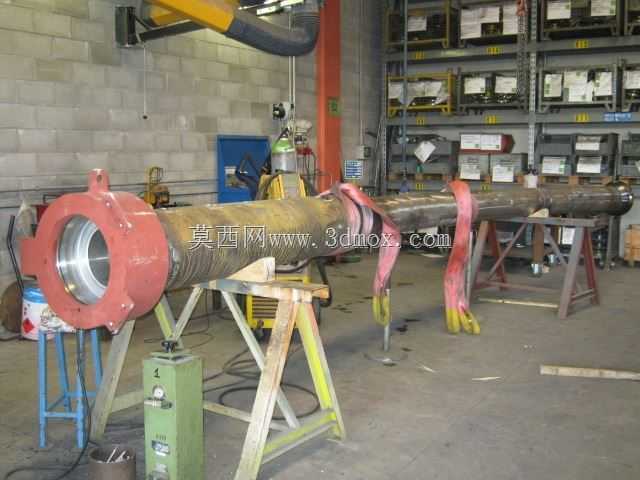

　　在油气长输管线、市政化工介质输送管网的日常运维体系里，清管作业是保障管线输送效率、排查内壁损伤、清除管内积垢积液的核心工序，这套清管收发装置正是为匹配不停输清管作业需求设计的核心管路配套设备，整套结构沿管线轴向斜向布置，通过两端带配对法兰的连接段直接串接在主管线的预设作业点位，无需对原有主管线做大规模截断改造，适配多数常规输送压力等级的钢制管线安装场景。从结构功能分区来看，装置分为发球段、过渡连接段、收球段三个核心部分，发球端采用渐缩式筒径设计，筒身预留了放空、排污、介质引压的支管接口，顶部设置快开盲板结构，作业前可快速开启盲板将清管器送入筒内预定位置，关闭盲板后通过引压支管导入输送介质，依靠介质压差推动清管器沿管线行进，

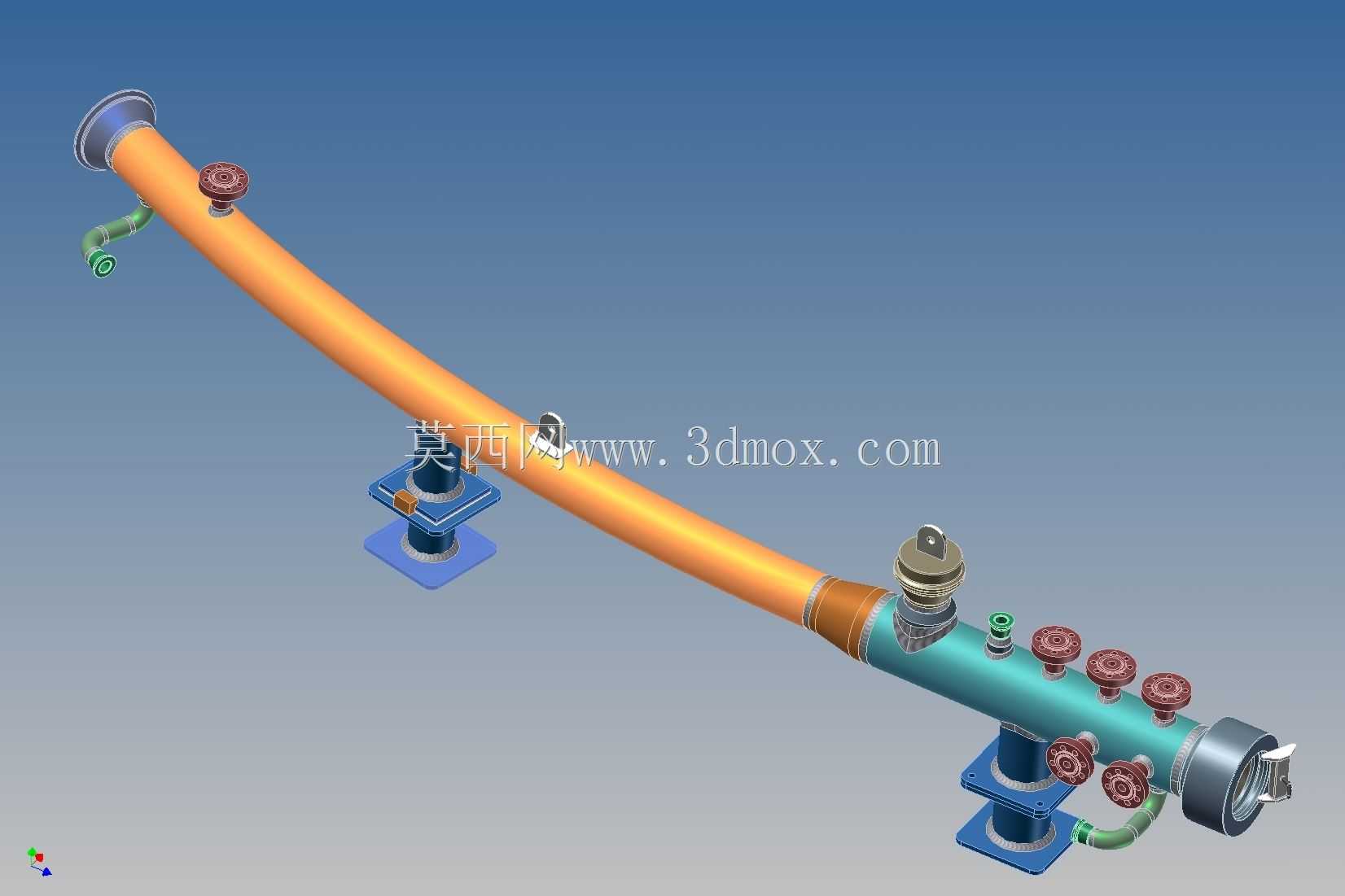

　　完成管内清洁、变形检测等作业流程；收球端采用扩径筒身设计，筒身同样配置多组阀门接口，分别用于介质泄压、排污引流、清管器到位检测元件的安装，当清管器在介质推动下抵达收球筒后，可通过泄压支路平衡筒内外压力，开启快开结构取出清管器，完成单次清管作业循环。整套装置的支撑结构采用鞍式支座设计，支座底部预留地脚螺栓安装孔，可直接固定在管线沿线的混凝土支墩上，支座与筒身之间设置调整垫片，能够适配现场管线的安装坡度偏差，避免装置安装后产生附加结构应力；筒身的斜向布置角度经过匹配管线走向的优化，既保证清管器能够依靠介质推力顺利进入和导出筒腔，也能让筒内残留的积液、杂质通过底部排污支管彻底排空，减少残液对筒体内壁的腐蚀。在细节设计上，

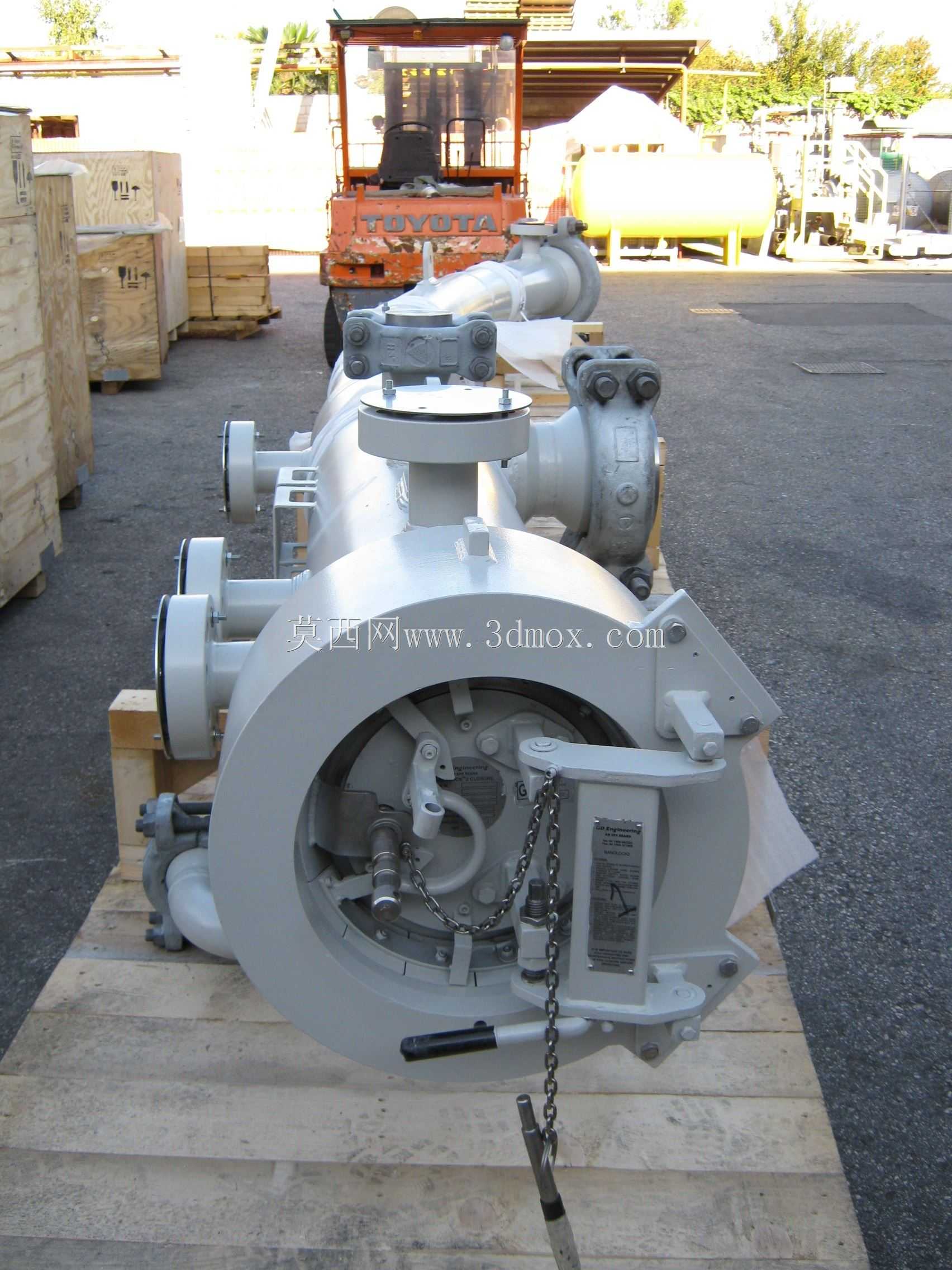

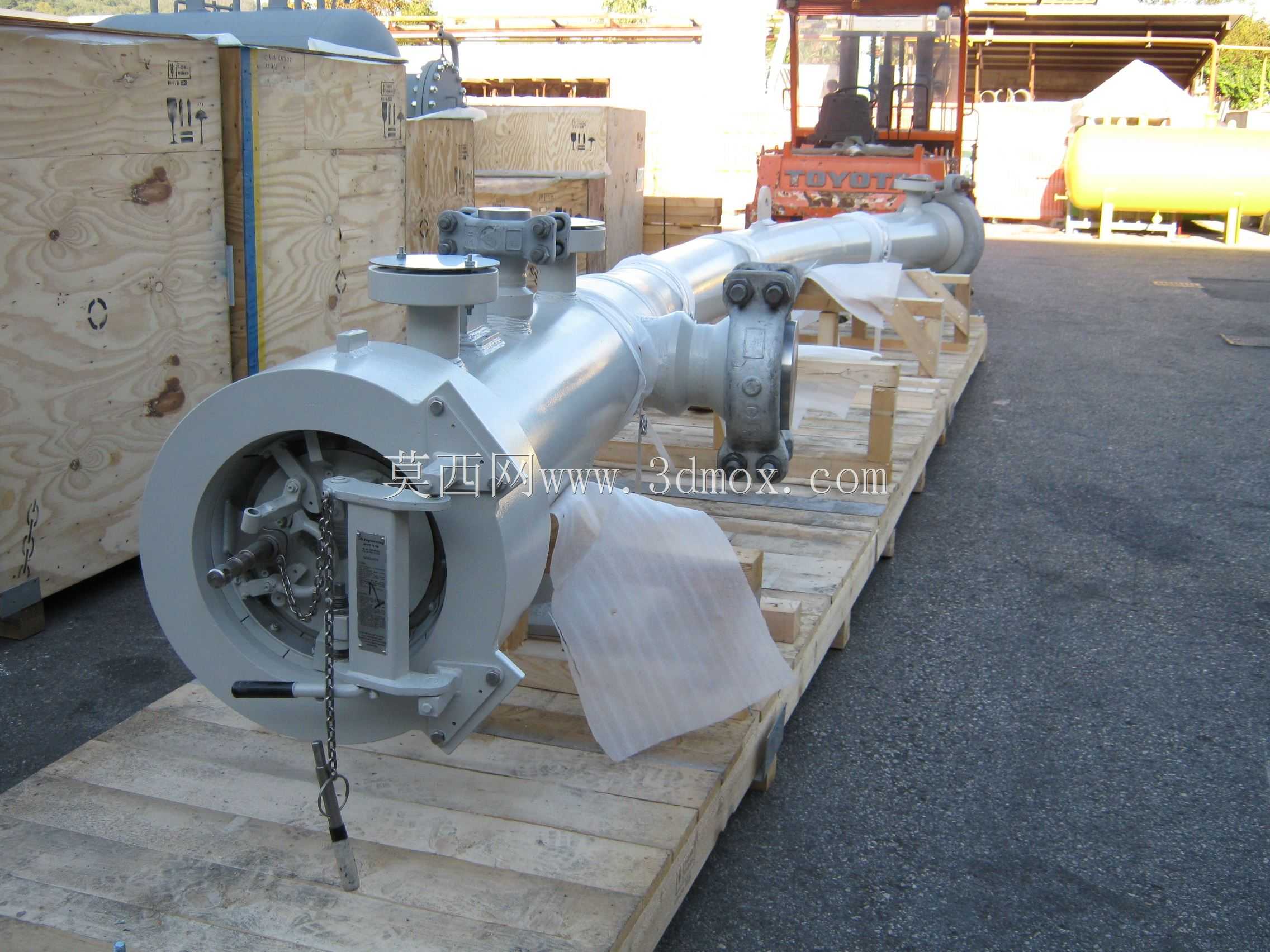

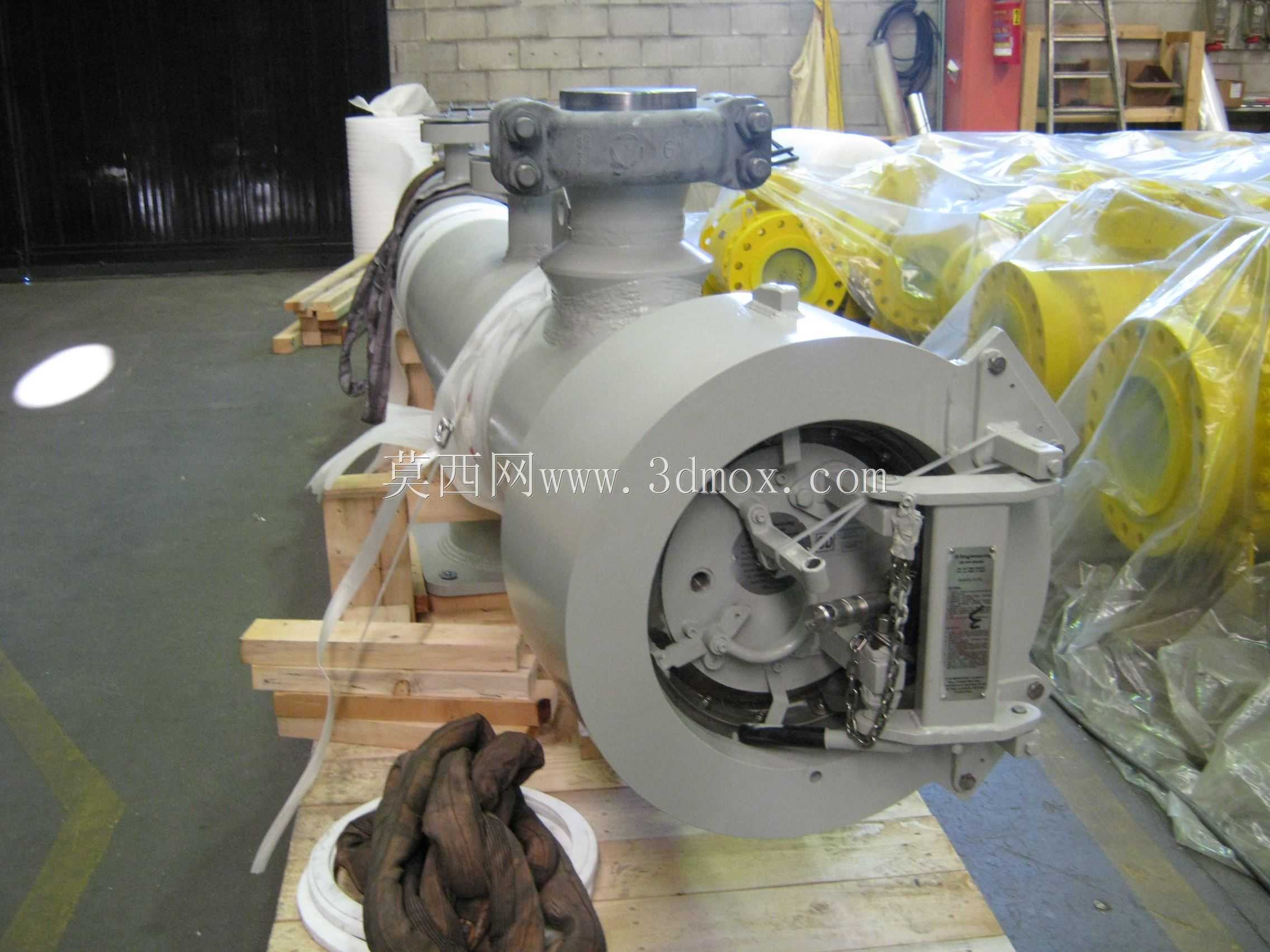

　　所有外接支管的接口位置都做了补强处理，避免支管焊接位置产生应力集中，快开盲板的锁止结构采用楔块式设计，配合安全联锁装置，只有当筒内压力完全泄放至常压状态时才能开启盲板，从结构上杜绝带压操作的安全隐患；筒身的连接法兰全部采用与主管线同压力等级的对焊法兰，密封面形式匹配管线常用的突面密封结构，安装时可直接与原有管线的法兰配对，无需额外加工转换接头。从安装边界来看，整套装置的轴向长度适配常规清管器的发送、接收行程需求，筒身外径比主管线大1-2个规格等级，安装时需要在管线两侧预留足够的操作空间，满足快开盲板开启、清管器取放、阀门操作的作业距离，底部支座的安装间距根据筒身自重、充满介质后的总载荷做了匹配设计，能够覆盖多数陆地长输管线、

　　站场内部工艺管线的安装载荷要求。这套结构的设计逻辑完全围绕现场清管作业的实际操作流程展开，没有冗余的结构部件，所有接口、支撑、操作部件的位置都符合一线管线运维人员的操作习惯，既能够满足常规清管作业的收发需求，也可通过更换接口适配形式，匹配智能检测清管器、除锈清管器、积液推除清管器等不同类型清管器的作业要求，在管线投产前的管线清扫、运营期的定期清管、管线内检测作业中都能稳定发挥作用。
