快开式承压舱门锁紧闭合机构结构设计

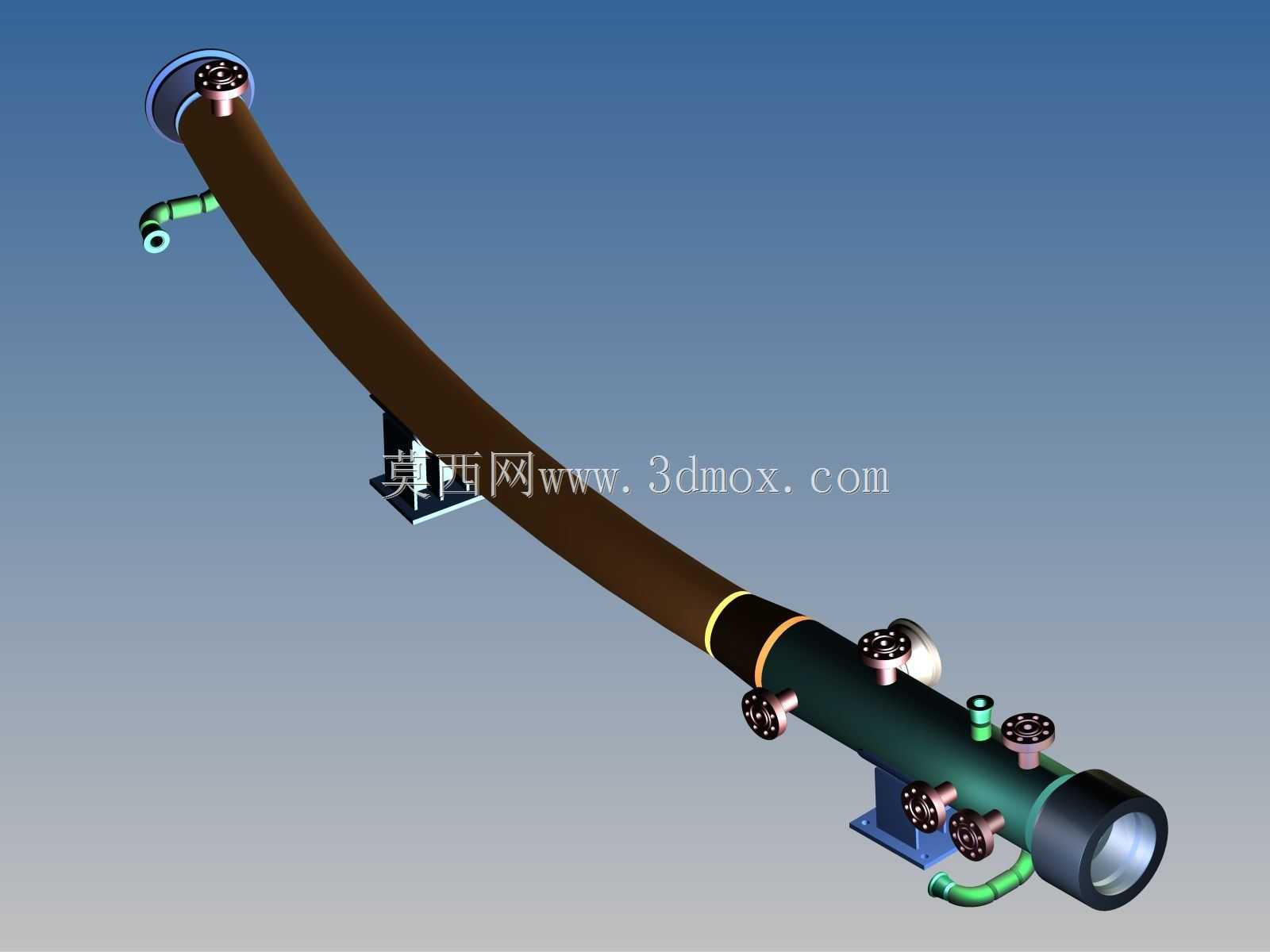

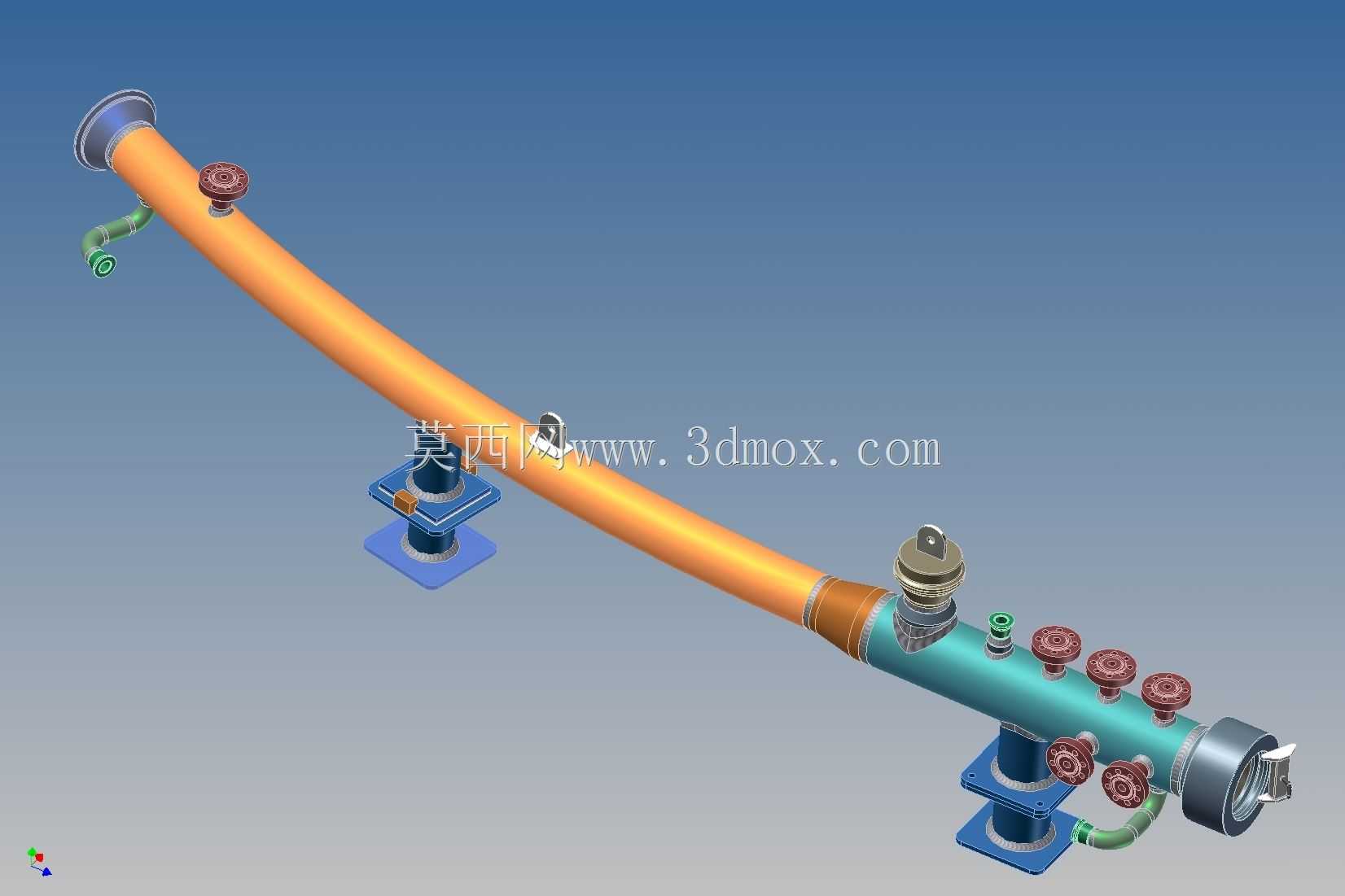

　　该结构主要应用于承压容器、管道清管作业收发装置、小型试验舱的端盖启闭场景，核心解决传统法兰螺栓连接端盖启闭操作繁琐、锁紧受力不均、密封面易损伤的工程痛点，在油气输送场站的清管器收发筒、真空试验舱、压力反应釜端盖等场景中，这类快开锁紧结构能大幅缩短端盖启闭的操作时长，降低现场作业的劳动强度，同时保证承压状态下的密封可靠性。

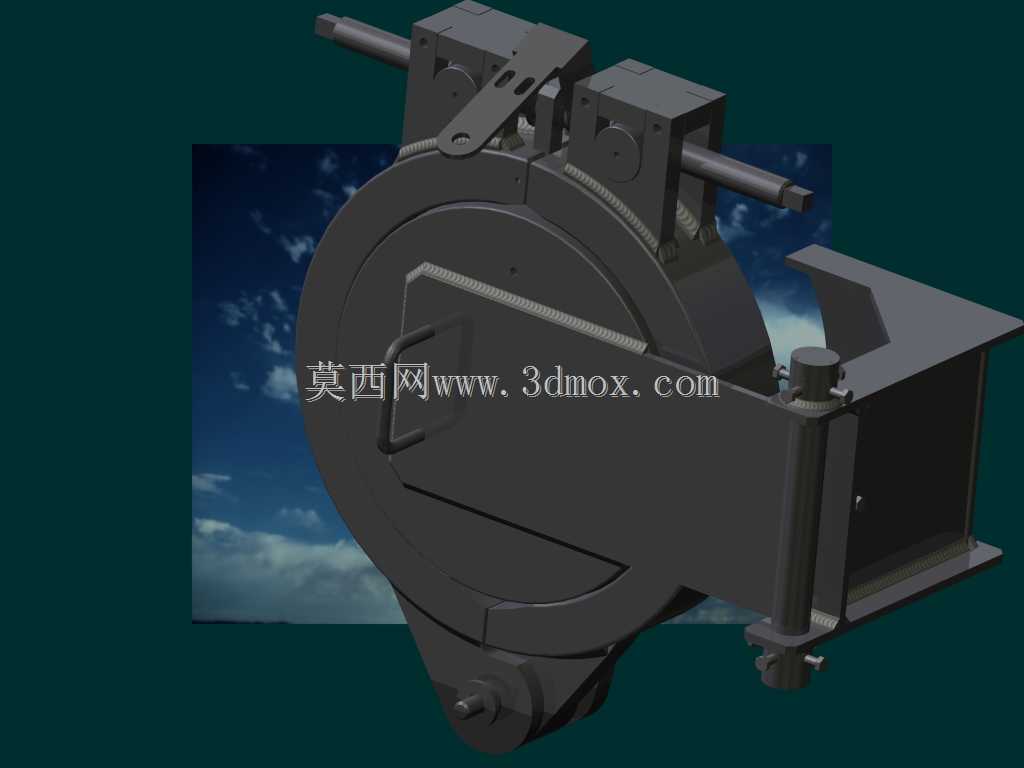

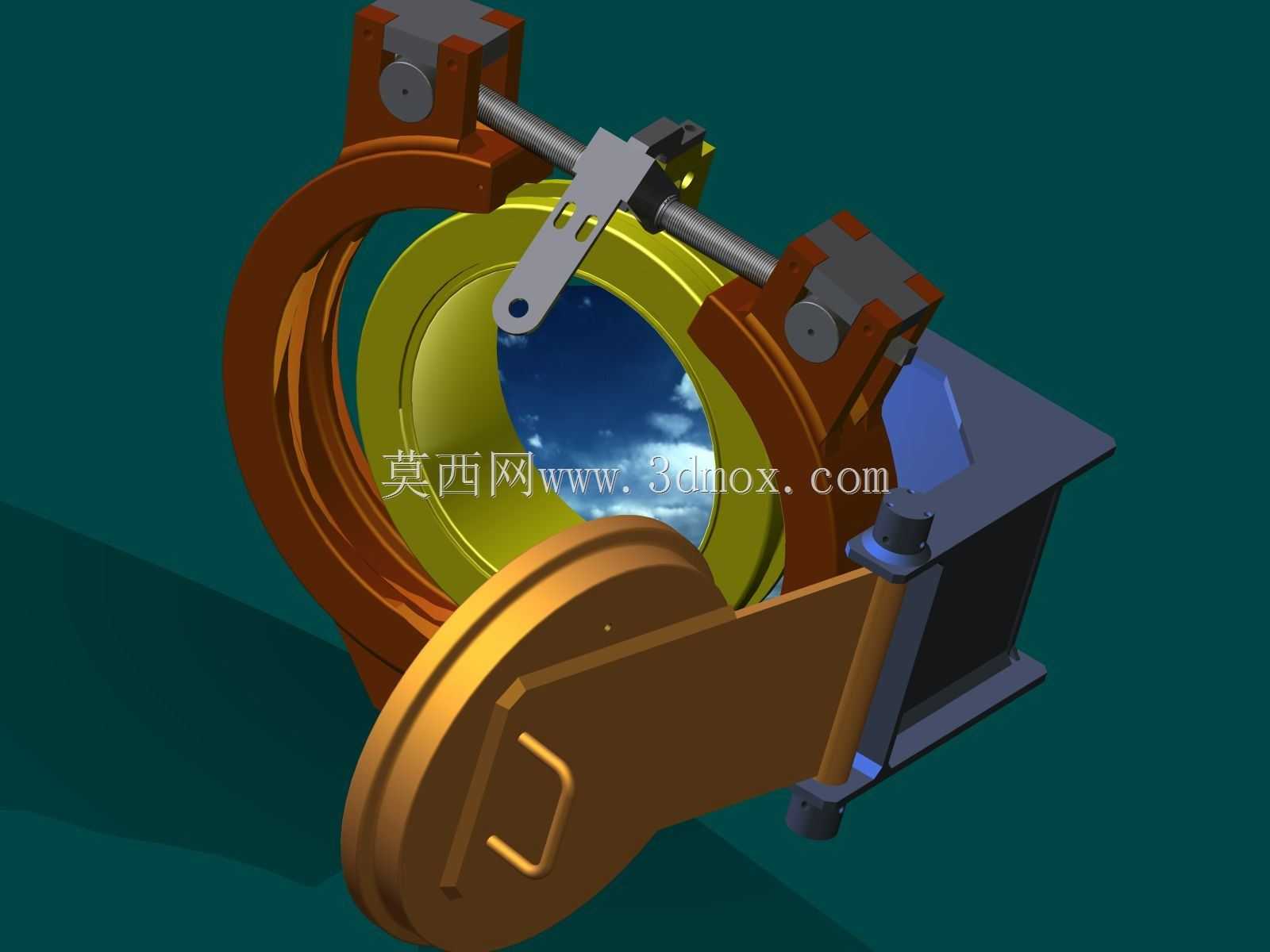

　　从功能实现逻辑来看，整套机构依靠圆周分布的锁止卡块配合中心转盘的联动实现同步锁紧，端盖闭合时，转动外置的操作杆带动内部转盘转动，驱动周向布置的锁舌同步卡入筒身法兰的卡槽内，配合端盖内侧的密封胶圈形成均匀的压紧力，避免传统螺栓逐个拧紧带来的受力偏差问题；解锁时反向转动操作杆即可带动所有锁舌同步收回，无需逐个拆卸紧固件，单人即可完成端盖的启闭操作。结构上还设置了到位保险装置，当锁舌完全进入锁紧位置后，保险销自动卡入转盘的定位孔内，避免承压状态下转盘意外转动导致锁止失效，提升作业过程的安全冗余。

　　设计过程中优先考虑了操作力的传递效率，操作杆的力臂长度经过匹配计算，在常规0.6MPa到1.6MPa的承压区间内，单人施加正常操作力即可完成锁紧与解锁动作，无需额外加力杆辅助。锁舌的啮合面采用了楔形斜面设计，锁紧过程中会随着转盘转动逐步对端盖施加轴向压紧力，让密封胶圈的压缩量控制在合理区间，既保证密封面无泄漏，又避免胶圈过度压缩导致的提前老化失效。周向锁舌的数量根据端盖通径匹配，保证法兰圆周方向的压紧力均匀分布，避免局部密封面压合不严出现泄漏点。

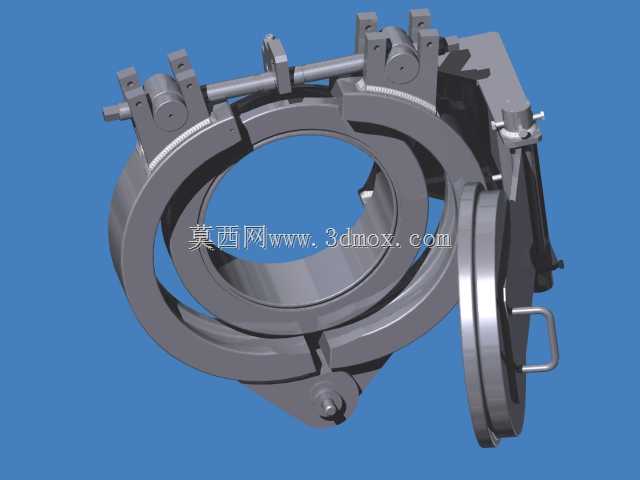

　　安装边界方面，整套锁紧机构集成在端盖本体上，无需在筒身法兰上额外加工复杂的连接结构，仅需在筒身法兰对应位置加工与锁舌匹配的环形卡槽即可适配，改造现有螺栓连接端盖时也可直接替换，无需对容器主体进行大规模改动。端盖的铰接转轴设置在筒体侧下方，开启后端盖自然下垂停靠在筒体侧面，不会占用过多的操作空间，铰接位置还设置了可调限位结构，可根据现场安装空间调整端盖的最大开启角度，避免开启过程中端盖与周边管线、设备发生碰撞。

　　结构细节上，所有相对运动的摩擦面都预留了润滑脂加注通道，长期户外使用时可定期加注润滑脂避免锁舌、转盘出现卡滞，适配油气场站、野外试验场地等复杂工况的维护需求。端盖内侧还设置了密封面防护结构，端盖开启时密封胶圈不会直接暴露在外部环境中，减少风沙、杂物对密封面的划伤，延长密封件的更换周期。整套机构的受力部件均采用对称式布置，承压状态下各锁舌的受力偏差控制在5%以内，避免局部应力集中导致的部件变形，长期反复启闭后仍能保持稳定的锁紧精度。
