G1内螺纹液压单向止回阀结构设计

　　在液压站配套、小型液压机具、机床液压夹紧回路这类对管路安装空间有严格限制的应用场景里，这类方块式直装止回阀的出镜率一直不低。不同于传统管式止回阀需要预留两端接管的弯折空间，这个阀采用方块式本体设计，两个通油口直接开设在相邻的两个垂直端面上，能直接贴装在阀块或者油路板的安装面上，不需要额外的管路转接件，能大幅压缩液压回路的整体安装体积，尤其适合在紧凑型液压动力单元、小型液压机具的集成油路里使用。

　　从实际功能来看，这个止回阀的核心作用是控制液压油的单向通断，正向通油时，油液从进油口进入后克服内部阀芯弹簧的预紧力，推动阀芯抬起打开通油通路，油液可以顺畅流向出油口，压降控制在常规液压系统允许的范围内，不会对系统供油效率造成明显影响；当出油口侧压力高于进油口侧，或者出现反向压力冲击时，阀芯会在弹簧力和反向油压的共同作用下快速压紧在阀座密封面上，彻底切断油液的反向通路，避免系统压力卸荷、执行元件出现误动作，比如在液压夹紧回路里，就能防止夹紧油路因为泵端停压出现工件松脱的问题，在举升类液压回路里也能避免负载自沉带来的安全隐患。

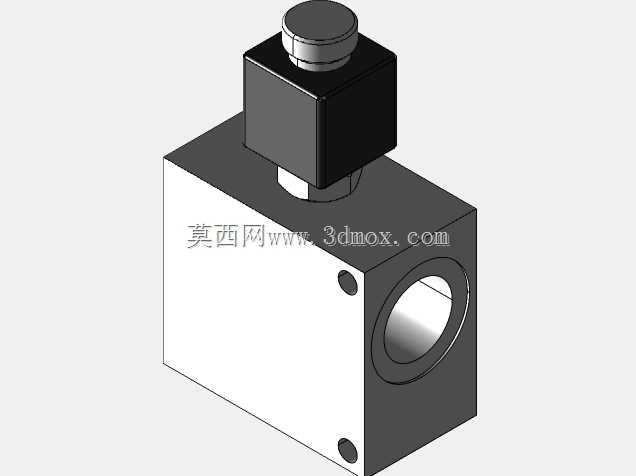

　　设计层面上，这个阀的本体采用方块式切削结构，所有安装面都做了平面度处理，和安装面贴合时不需要额外的密封转接板，直接在通油口位置加装O型圈就能实现端面密封，避免了传统管式连接的螺纹密封泄漏风险。顶部的调节螺塞结构，既可以作为内部阀芯、弹簧的装配入口，也能通过调整螺塞的旋入深度微调弹簧的预紧力，适配不同开启压力要求的回路，不需要更换内部弹簧就能完成小范围的参数匹配，给现场调试留足了调整空间。本体上预留的两个小型定位销孔，能在集成安装时和阀块上的定位销配合，保证通油口的对位精度，避免安装错位导致的通油截面减小或者密封失效问题。

　　安装边界上，这个阀的通油口径为G1直管内螺纹，适配常规1英寸通径的液压管路，额定流量覆盖中小排量液压泵的输出范围，能满足多数小型液压系统的通流需求。方块本体的棱边都做了小倒角处理，既避免安装时划伤操作人员，也能去除机加工产生的毛刺，防止杂质进入液压油路。顶部的调节螺塞采用外六角配合圆柱段的结构，既可以用普通扳手完成拧紧和调节操作，圆柱段也能和本体上的安装孔配合实现同轴定位，保证弹簧作用力始终和阀芯轴线重合，避免阀芯偏卡导致的密封失效或者启闭卡滞问题。

　　实际选型使用时，这类阀不需要额外的安装支架，直接通过两个通油口的连接或者侧面的安装螺钉就能固定在油路中，两个垂直布置的通油口可以适配不同走向的管路布局，不管是水平管路还是垂直管路都能直接安装，不需要额外加工转接弯头。内部的阀芯采用锥面密封结构，相比钢球密封的结构，密封面的接触面积更大，抗污染能力更强，即使油液里存在少量细小杂质，也不容易出现密封面划伤导致的内泄问题，能适应现场维护条件一般的应用场景，比如小型工程机械的附属液压回路、野外作业的小型液压机具，都能稳定工作，不会因为轻微的油液污染就出现止回失效的问题。
