EFOM-10igubal2螺栓球面法兰轴承

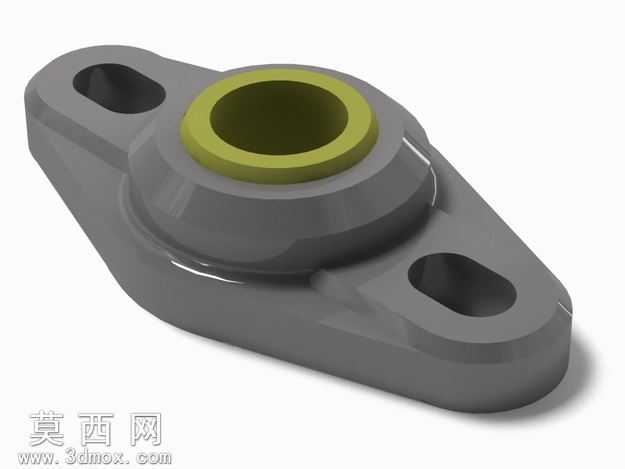

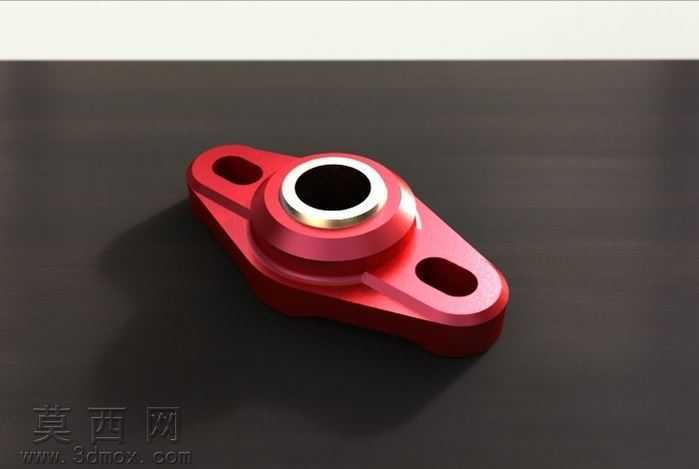

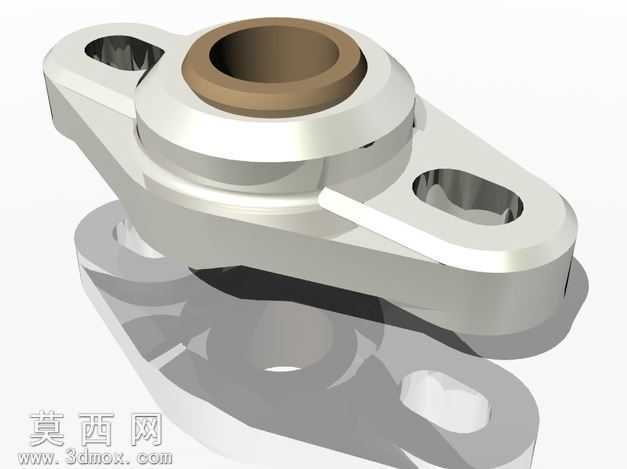

本模型为EFOM-10igubal2螺栓球面法兰轴承，建模过程中首先基于易格斯官方提供的产品尺寸参数，在三维建模环境中绘制轴承主体的截面轮廓，通过旋转特征生成轴承的内圈与外圈基体结构，内圈采用球面配合设计，可实现一定角度的自调心功能，适配安装面存在角度偏差的使用场景。法兰部分采用菱形双耳结构，通过拉伸特征生成法兰基体后，在两个耳部分别绘制安装通孔的草图，切除生成螺栓安装孔，孔位尺寸严格匹配对应规格螺栓的安装公差要求，保证安装时的同轴度与配合精度。建模过程中对轴承的过渡圆角、配合面倒角进行了精细化处理，避免应力集中的同时还原真实零件的加工工艺特征。材质渲染阶段，内圈采用黄铜质感的金属材质，调整金属粗糙度与反射参数，还原铜合金的温润金属光泽；外圈与法兰部分采用深灰色工程塑料材质，模拟易格斯常用的自润滑工程塑料特性，调整材质的漫反射与高光参数，体现工程塑料的哑光质感，同时区分内外圈的材质差异，清晰展示轴承的结构层次。结构设计上，该轴承采用一体化法兰安装结构，无需额外的轴承座即可直接通过螺栓固定在安装面上，简化安装流程，内圈的球面结构可补偿安装过程中的角度误差，同时具备自润滑特性，适用于低速轻载的传动场景，建模时还原了内圈与外圈的球面配合间隙，保证模型可直观展示其调心工作原理。整体建模过程严格遵循机械设计的尺寸规范，所有特征参数均与实物保持一致，模型可直接用于装配模拟、工程演示等场景，渲染效果真实还原零件的材质与外观特征，清晰呈现各部分的结构细节与功能设计。
