八通道列车电流检测电路板结构设计

项目分类:通用机械零部件 发布时间:2021-12-10 ID:448610
  • 八通道列车电流检测电路板结构设计
  • 八通道列车电流检测电路板结构设计
  • 八通道列车电流检测电路板结构设计
  • 八通道列车电流检测电路板结构设计
  • 八通道列车电流检测电路板结构设计

  在轨道交通信号控制领域,轨道小列车的运行状态监测一直是保障调度安全的核心环节,尤其是多区段轨道并行的场景下,单路检测方案已经无法满足高密度列车排布的信号采集需求,这款八通道电流检测模块的设计,正是针对这类场景的定制化结构方案。从实际落地的应用场景来看,这类检测板主要适配TCO与S88两类轨道信号模块,安装在轨道旁的信号控制箱内,负责采集对应区段轨道上的列车通行电流信号,同时输出反向联锁信号,避免相邻区段的信号误触发,解决多列车同场调度时的信号串扰问题。

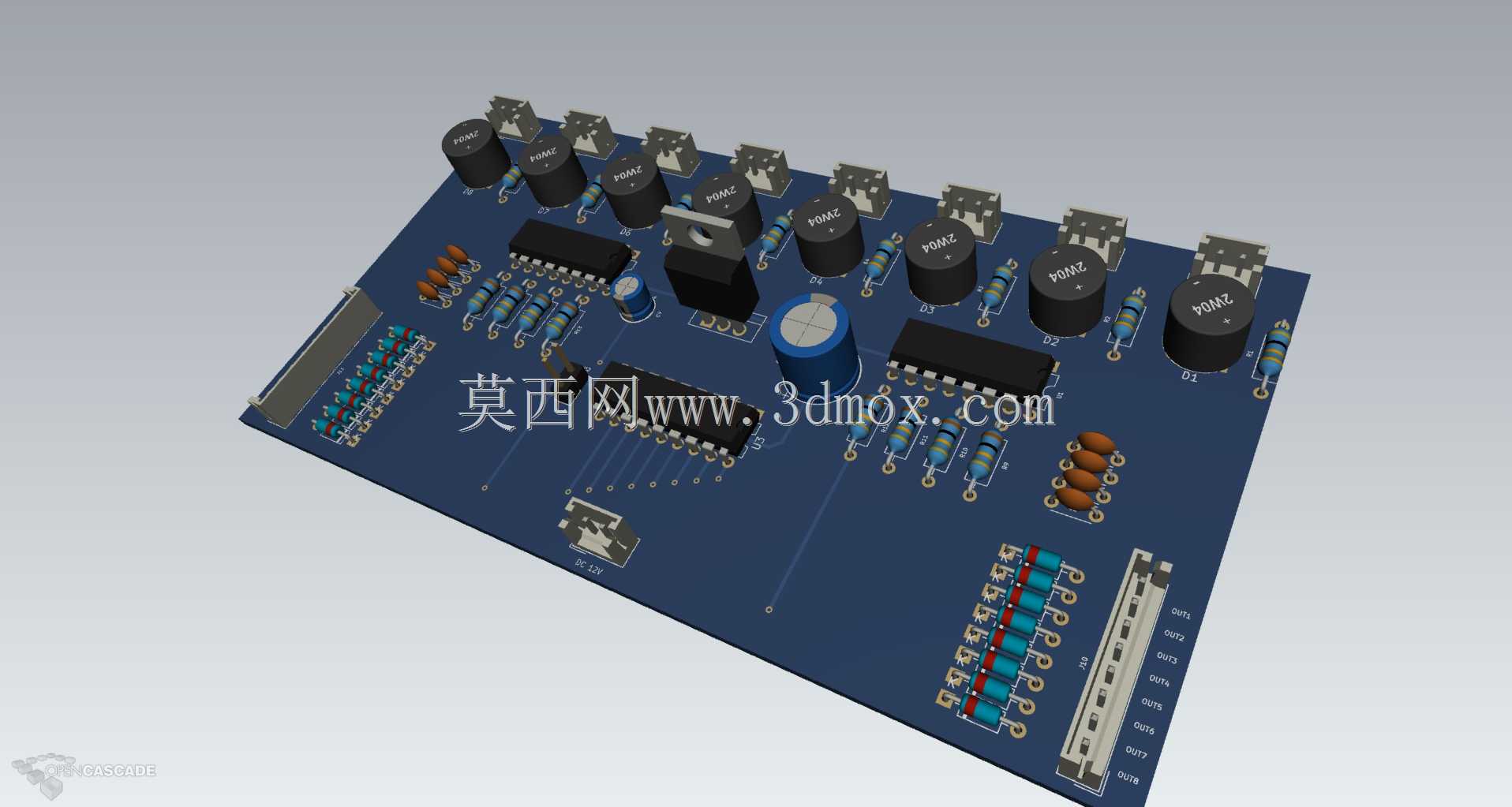

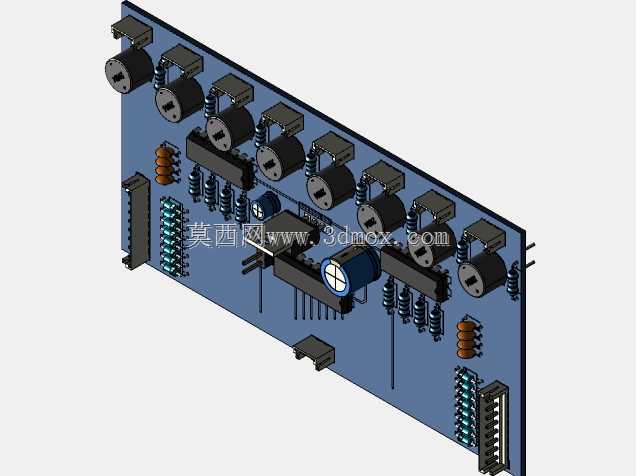

  从功能特性上看,整块板卡集成了八路独立的电流采集通道,每一路都对应独立的信号调理回路,板载的多颗电解电容负责每路通道的电源滤波,避免通道间的电源耦合干扰,排阻阵列负责采集信号的分压限流,配合板上的多颗逻辑芯片完成信号的阈值判断与逻辑转换,最终通过两侧的欧式接插件将处理后的信号输出到联锁控制单元。板卡上预留的USB接口可直接对接调试终端,完成单通道的阈值校准与故障排查,不需要额外外接调试探针,现场维护时可直接插拔调试,大幅缩短故障排查的时间。

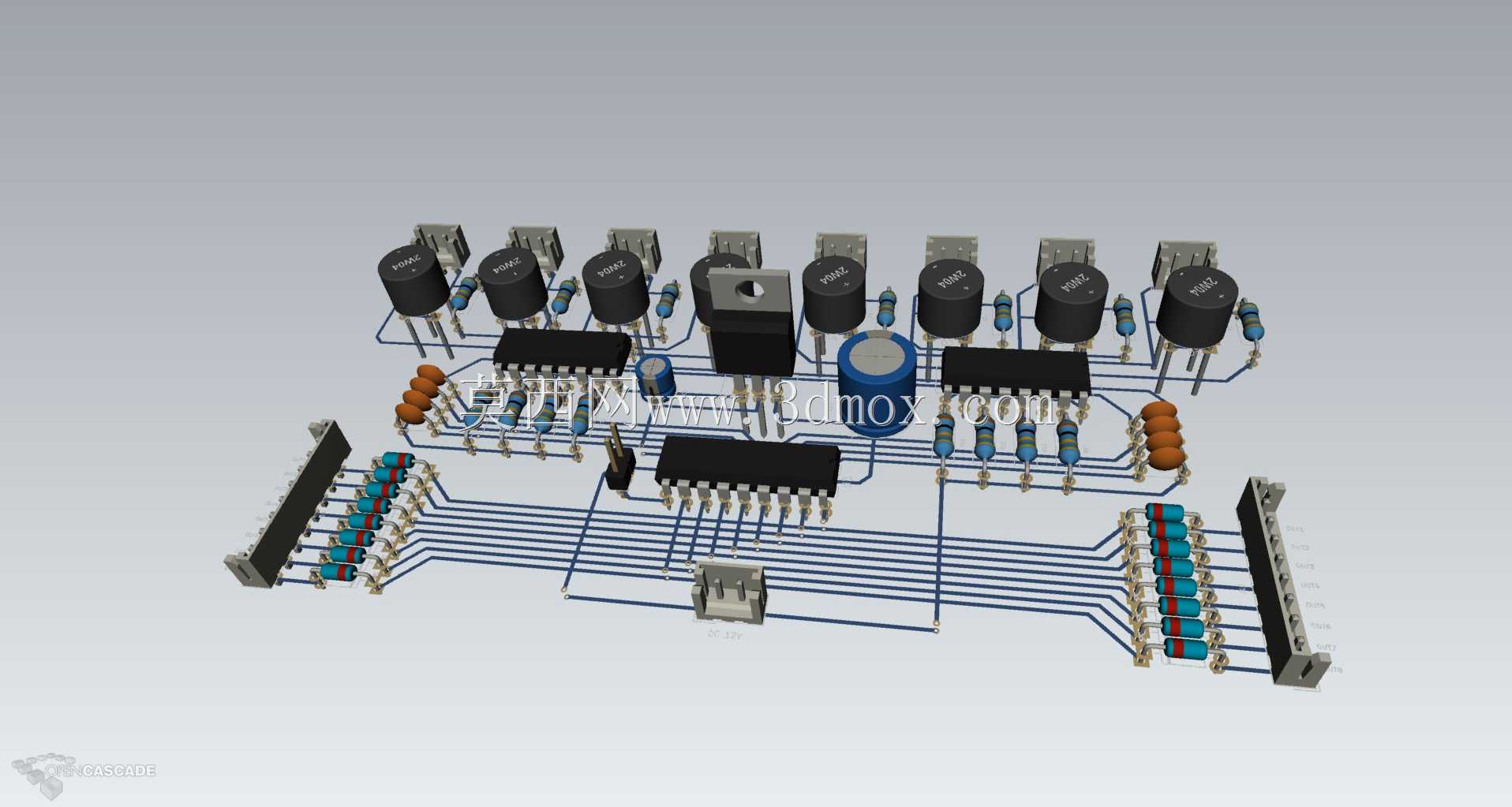

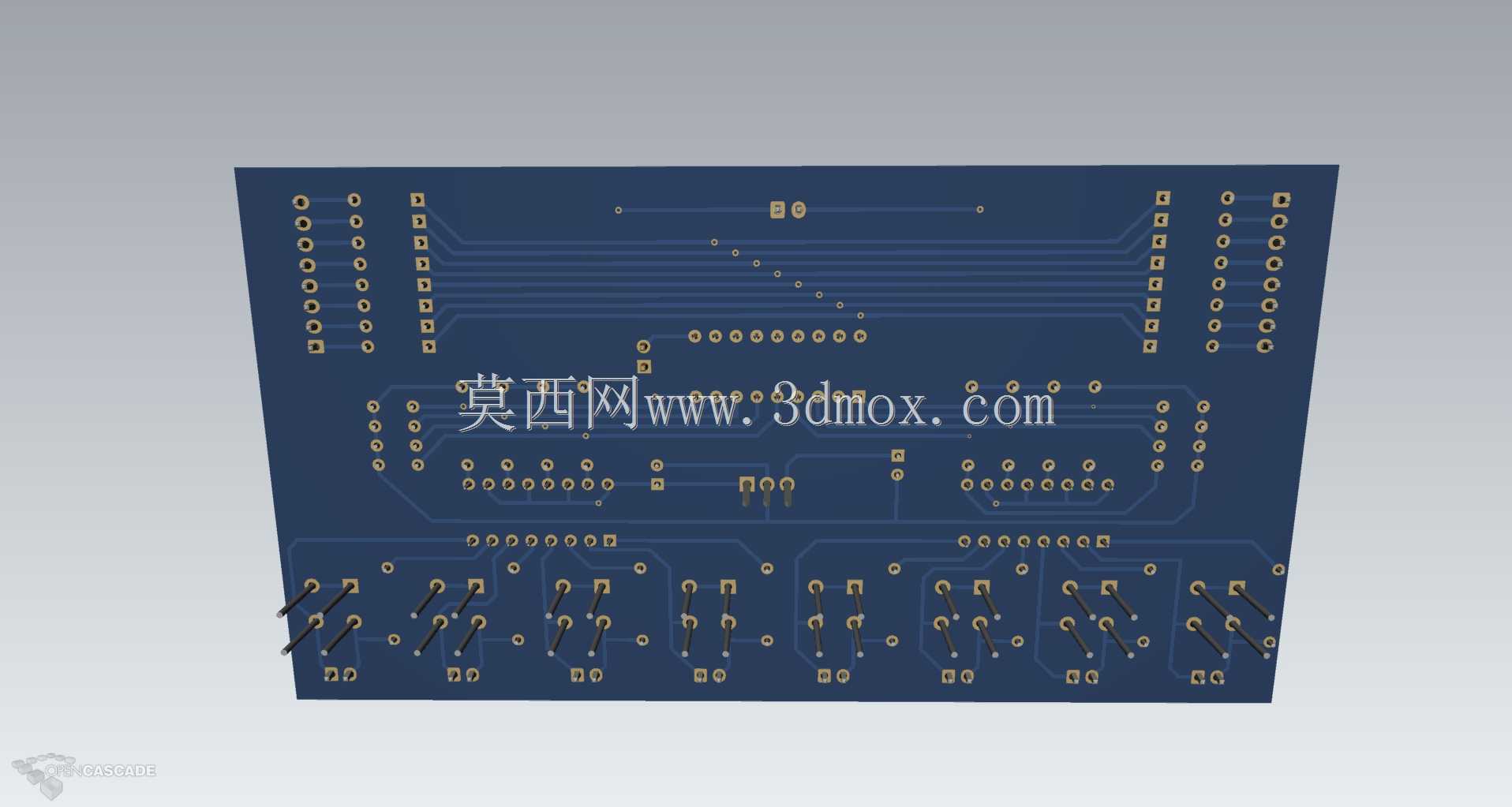

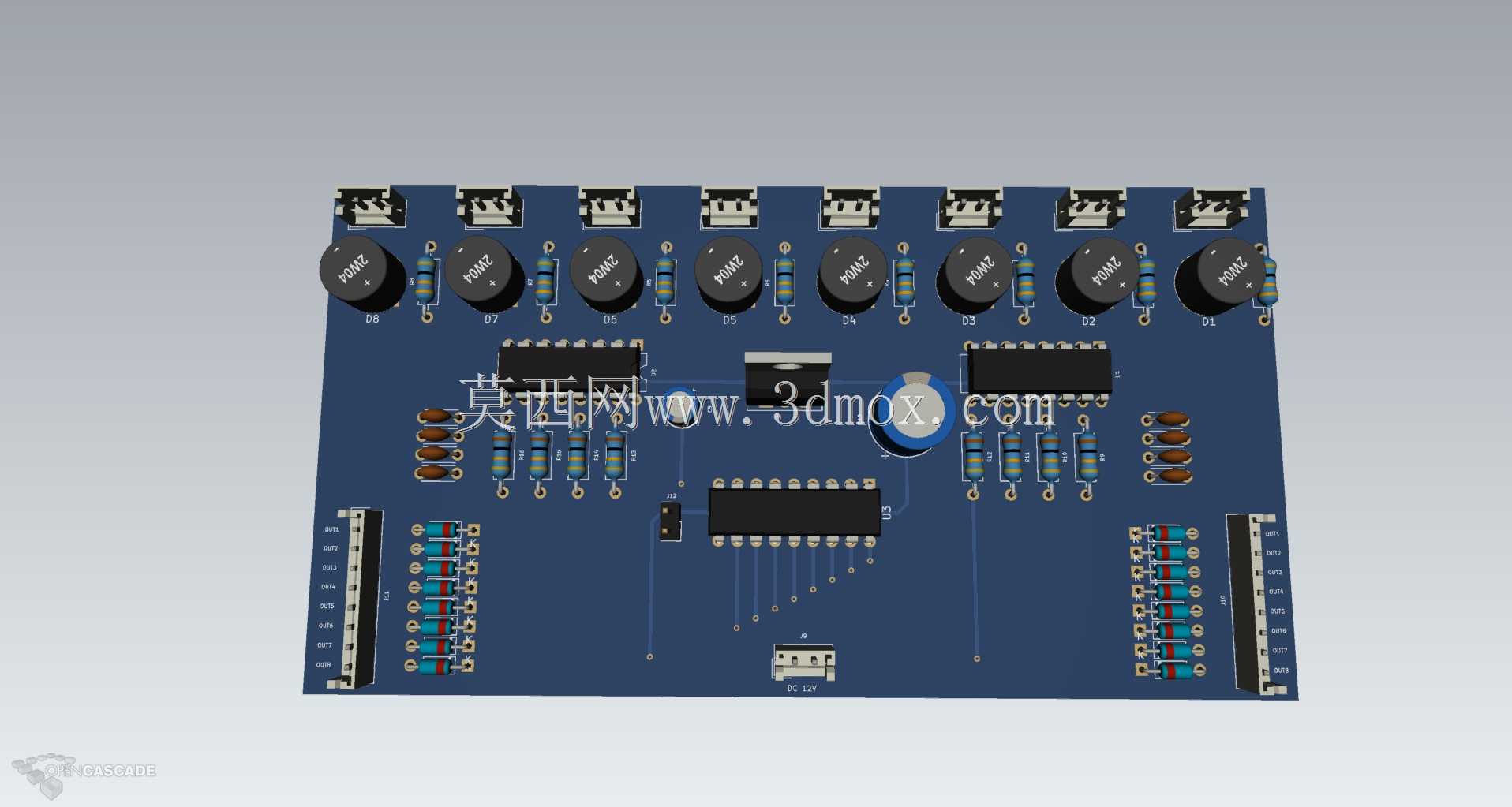

  设计过程中首先考虑的是工业现场的抗干扰需求,板卡的走线全部采用差分等长设计,每路采集通道的走线长度差控制在5mil以内,避免不同通道的信号传输延迟差导致的逻辑判断错误,功率器件与信号处理芯片之间预留了足够的爬电距离,满足轨道控制设备的电气安全要求。元器件布局上,将大体积的电解电容统一布置在板卡上沿,接插件布置在板卡左右两侧,调试接口布置在板卡下沿居中位置,既符合现场接线的走线习惯,也避免了接线后线缆遮挡板上的状态指示灯,维护人员可直接通过板上的指示灯判断每路通道的工作状态。

  安装边界方面,整块板卡采用标准的欧式板卡尺寸设计,板厚选用1.6mm的FR-4板材,四角预留了标准的M3安装孔位,可直接固定在标准的信号控制箱安装导轨上,也可通过铜柱堆叠安装在多层控制架内。两侧的接插件选用标准2.54mm间距的直插排座,与现有S88模块的接口完全兼容,不需要额外制作转接线缆,可直接替换原有单路或四路检测板卡,升级时不需要改动原有控制箱的布线结构。板卡上所有元器件的最高高度不超过15mm,安装时上下层板卡的间距只要预留20mm即可满足散热需求,不会出现元器件干涉的问题。

  实际使用中,这类八通道的设计相比传统单路检测板,可将单控制箱内的板卡数量压缩到原来的八分之一,大幅减少控制箱内的接线节点,降低接线故障的概率,每路通道的检测阈值可通过板上的电位器独立调整,适配不同功率等级的轨道小列车检测需求,不管是厂区内的物料转运小列车,还是游乐场的观光小列车轨道系统,都可以通过调整阈值匹配对应的检测灵敏度。板卡的电源输入部分做了反接保护与过流保护,现场接线时即使出现电源正负极接反的情况,也不会烧坏板上的芯片,降低现场施工的故障风险。信号输出部分采用光耦隔离设计,检测回路与输出控制回路完全电气隔离,避免外部控制回路的高压串入检测板导致的器件损坏,同时也能抑制长距离传输的信号干扰,保证信号输出的稳定性。
