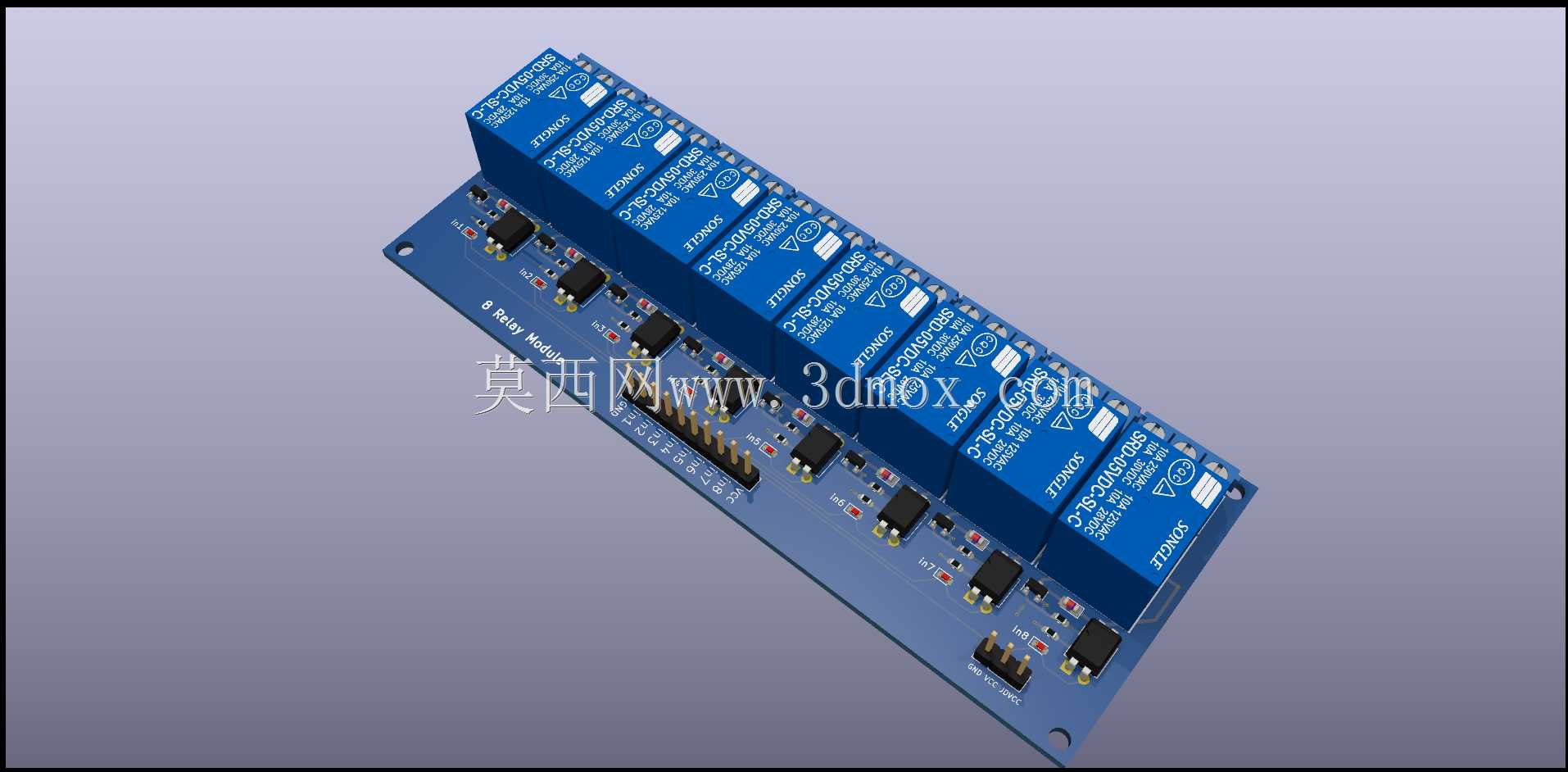

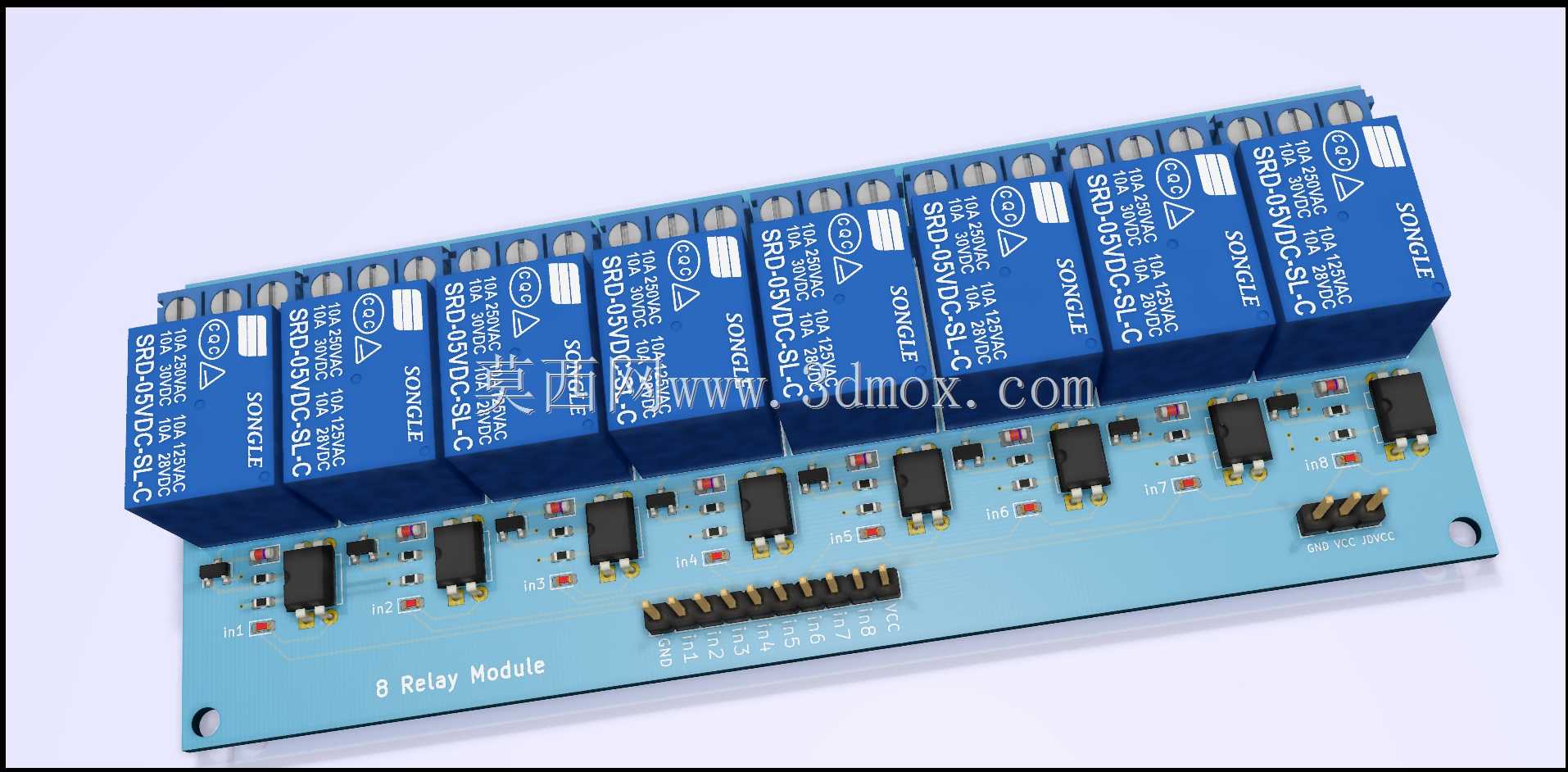

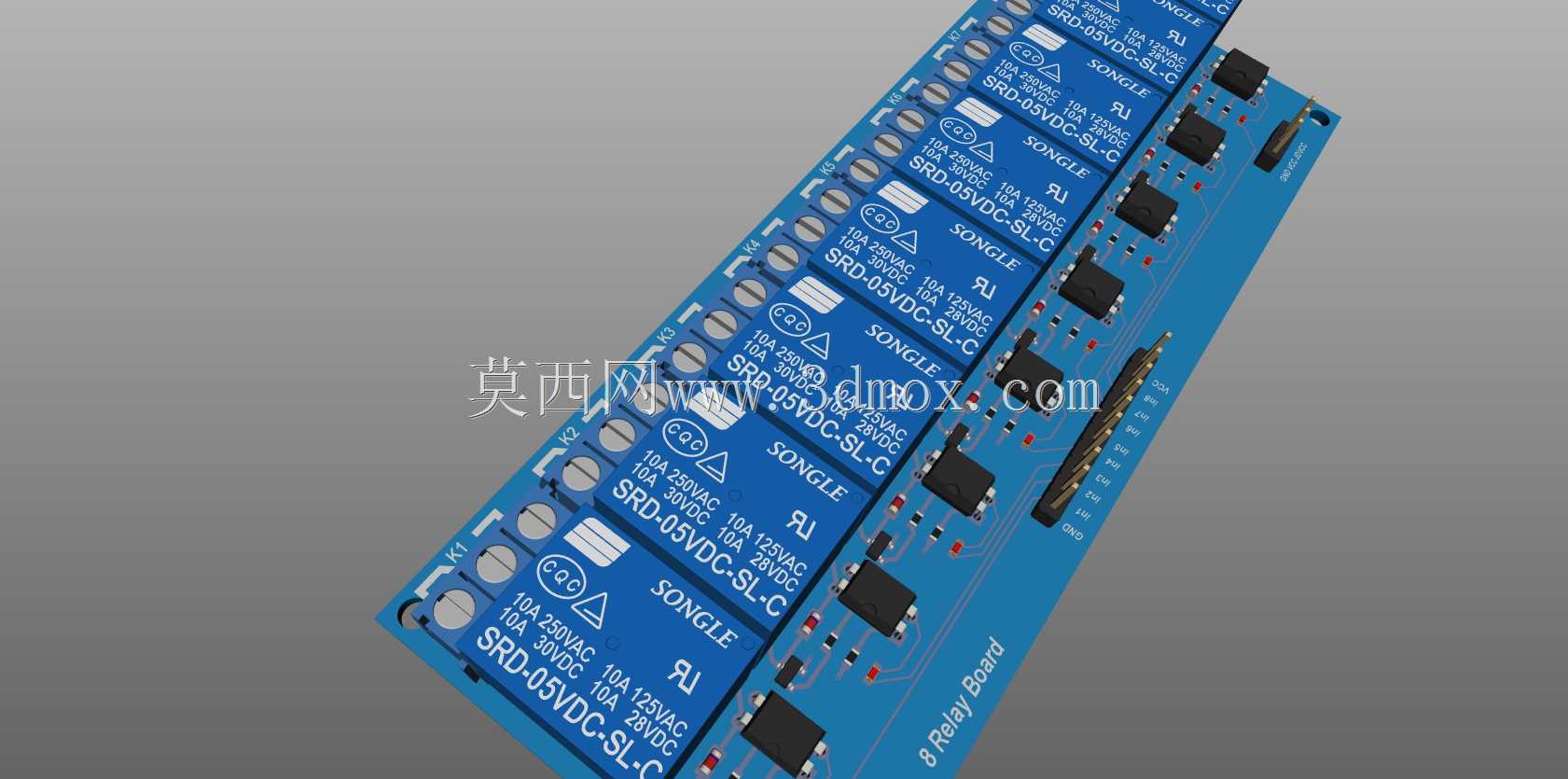

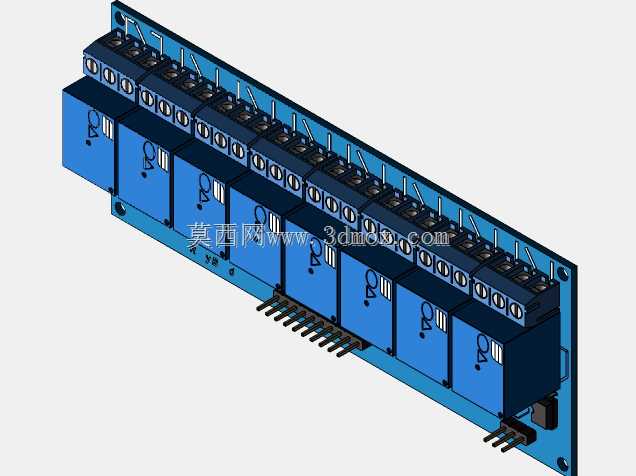

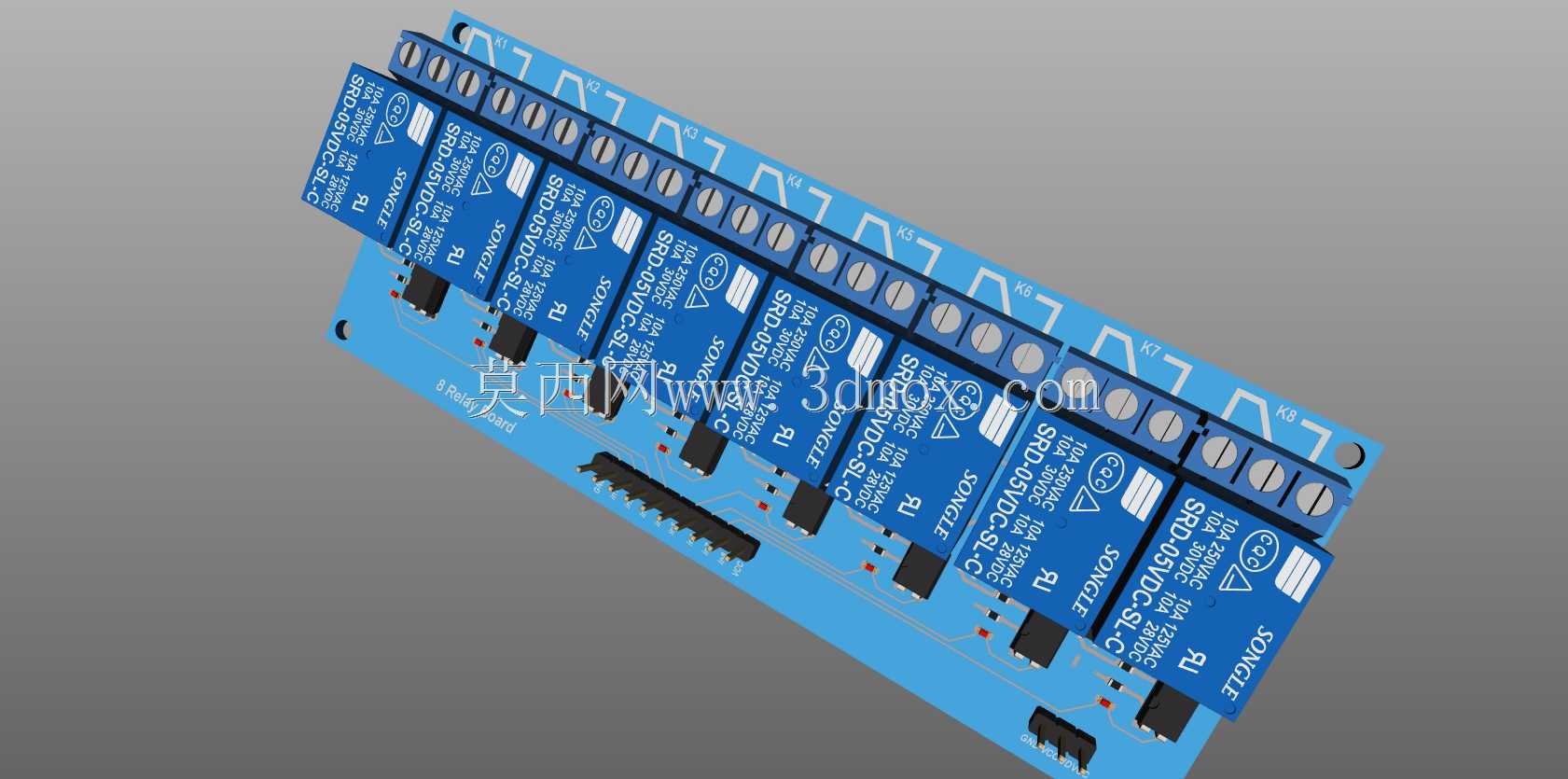

八路集成式继电器控制模组结构设计

　　在工业自动化控制回路搭建、小型设备电控系统改造、智能家居控制模块集成、实验台电路搭建等场景中，多通道继电器板是实现弱电控制强电、信号隔离转换的核心中间部件，这款八路继电器模组的设计，完全围绕实际工程安装与使用中的痛点做了针对性优化。从实际使用场景来看，这类模组常被安装在设备电控柜的DIN导轨上，或是通过板载安装孔直接固定在设备内部的绝缘安装板上，设计时首先考虑了安装边界的兼容性：板体采用长条形窄面布局，宽度控制在单排继电器安装的最小尺寸，长度方向排布8个独立继电器通道，整体厚度预留了继电器引脚与光耦隔离元件的焊接空间，不会因为元件突出导致安装时与周边线槽、其他板卡产生干涉，四个安装孔的孔位间距匹配通用工控板的安装尺寸，既可以配合铜柱做悬空安装，也能贴装在绝缘垫上做固定，适配不同设备的内部安装空间。

　　功能特性上，每个通道都独立设置了状态指示灯、续流保护二极管、光耦隔离电路，输入端采用排针接口，兼容常见的单片机、PLC输出电平，输出端采用大电流接线端子，可直接对接交流220V负载或是直流低压负载，每个通道之间做了铺地隔离，避免多通道同时动作时产生的信号串扰，继电器选用标准工业级蓝壳型号，触点容量满足常规小型负载的通断需求，不需要额外外接中间继电器就能直接驱动电磁阀、指示灯、小型接触器这类常见工控负载。

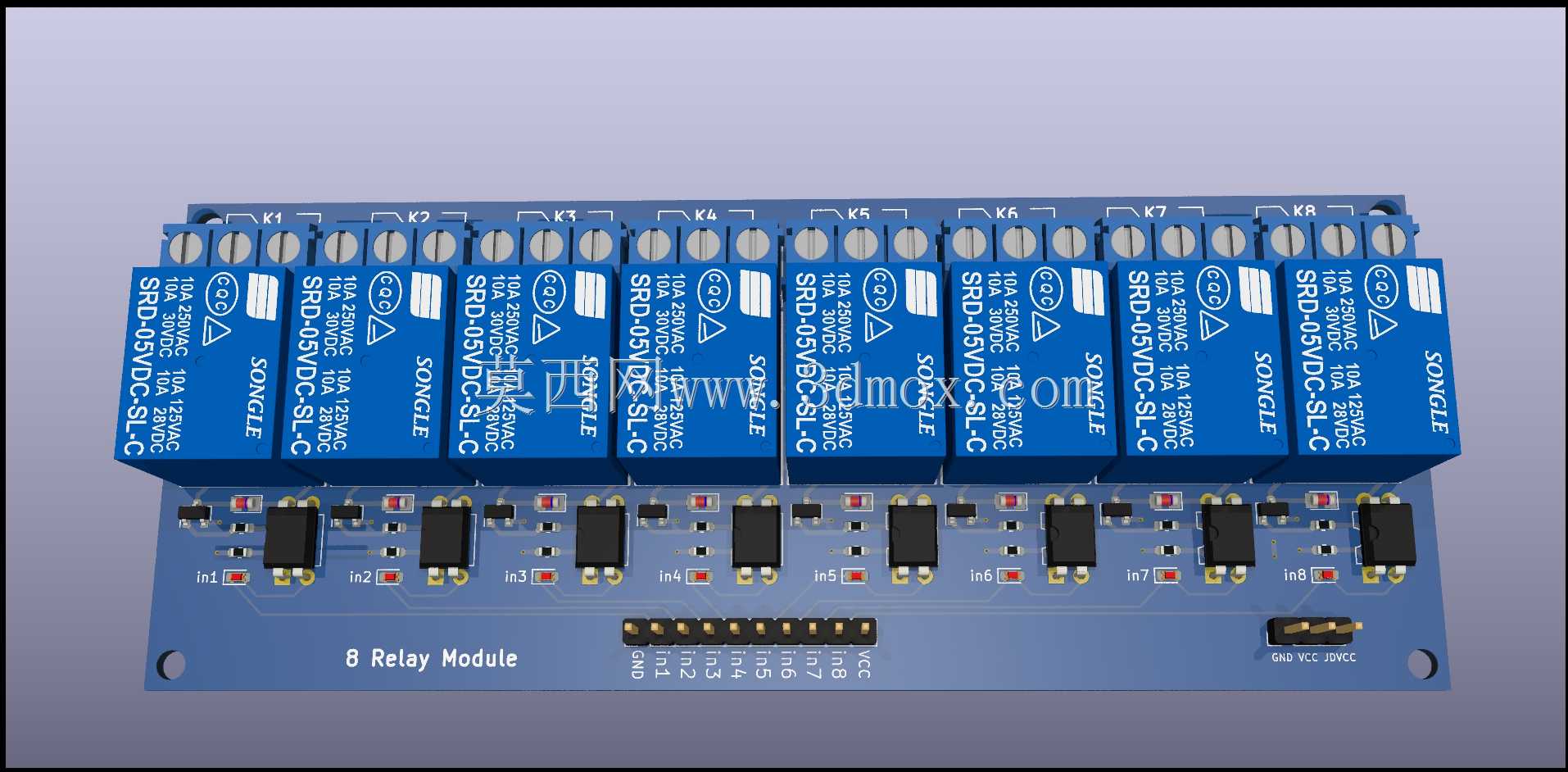

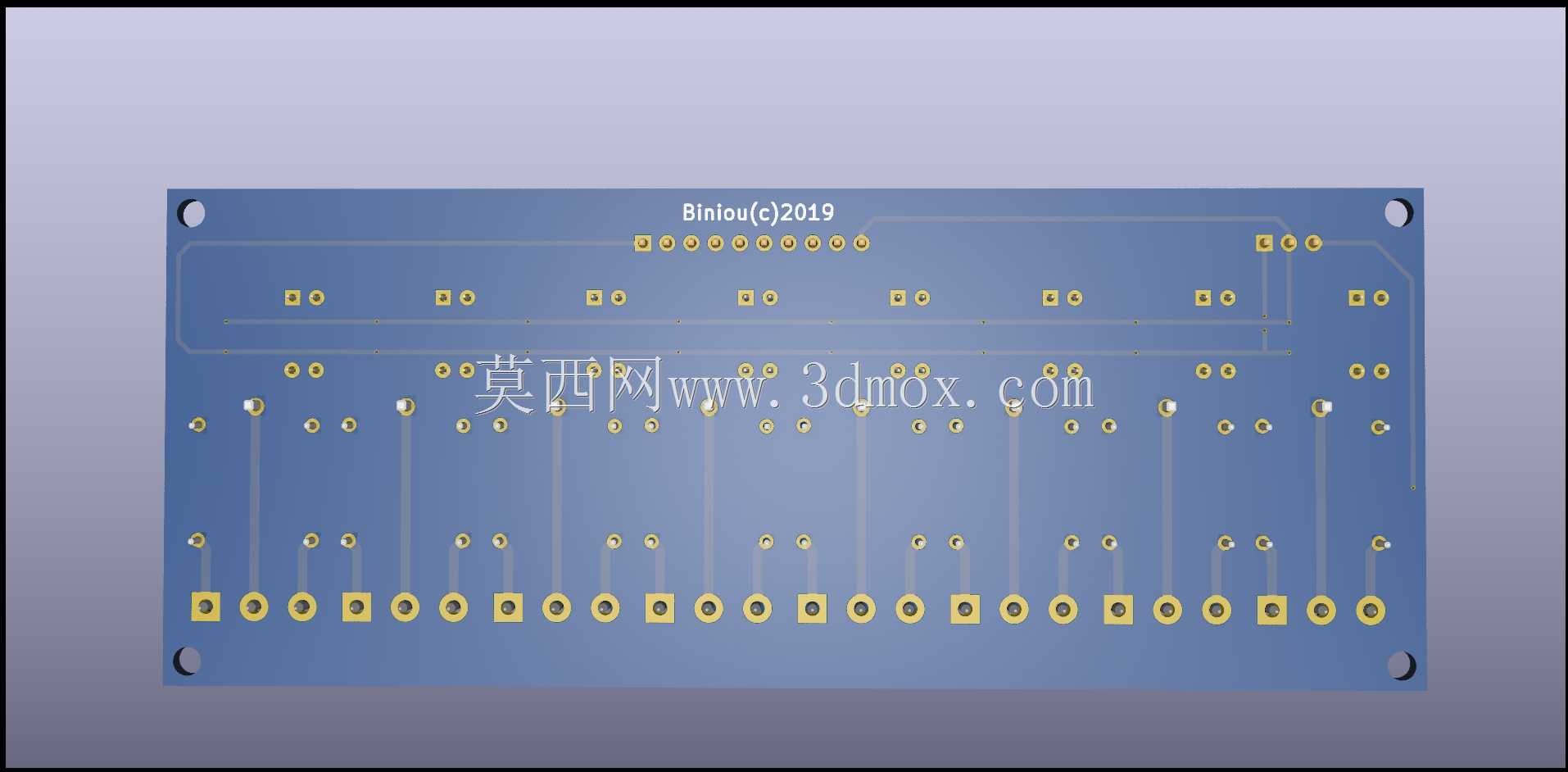

　　设计思路上，整个板件的布局遵循信号流向从输入到输出的排布逻辑，输入排针设置在板体一侧，对应每个通道的光耦隔离元件紧邻输入接口布置，减少弱信号线在板上的走线长度，降低外界电磁干扰对控制信号的影响，继电器本体沿板体长轴方向一字排开，输出接线端子对应每个继电器的触点输出端布置在继电器另一侧，接线时强电线路与弱电线路完全分属板件两侧，避免施工时强弱电线路混接导致的短路风险。板上的每个驱动三极管都紧邻对应继电器的线圈引脚布置，缩短驱动回路的走线长度，减少线圈通断时的反向电动势对周边电路的影响，每个继电器下方的丝印清晰标注了通道序号、触点定义，施工接线时不需要反复查阅图纸就能快速对应通道，降低接错线的概率。

　　从实际选型适配的角度看，这款模组的尺寸设计兼容常规的透明继电器外壳防护配件，有防尘需求的场景可以直接加装配套的透明护罩，不会因为板件尺寸偏差导致护罩无法安装，板体边缘做了圆角处理，避免安装时板边毛刺划伤施工人员的手部或是划破导线绝缘层。在多模组并排安装的场景下，板体的宽度设计预留了接线端子的操作空间，相邻模组固定后，接线螺丝刀仍然可以顺利操作每个端子的紧固螺丝，不会因为板件间距过小导致接线困难。对于需要做散热考量的长时间通电场景，板上继电器之间预留了足够的间隙，多通道同时长时间吸合时，继电器产生的热量可以通过板间空隙自然流通散出，不会因为热量堆积导致继电器线圈寿命缩短。

　　在教学实验场景中使用时，这款板件的输入输出接口定义清晰，丝印标识完整，学员可以快速理解继电器控制回路的隔离原理、接线逻辑，不需要额外做标识就能完成实验线路的搭建；在量产设备配套使用时，板件的布局适合波峰焊批量生产，所有元件都采用同方向排布，减少生产时的元件转向工序，提升焊接良率，板上的测试点预留到位，生产调试时可以快速检测每个通道的导通状态，缩短单板测试时间。
