多通道继电器中继控制电路板结构设计

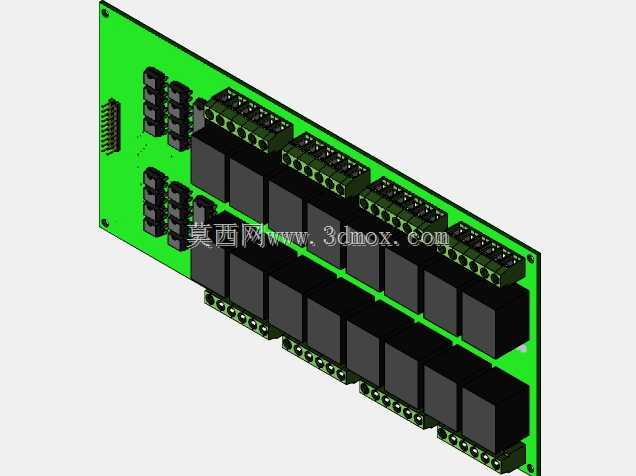

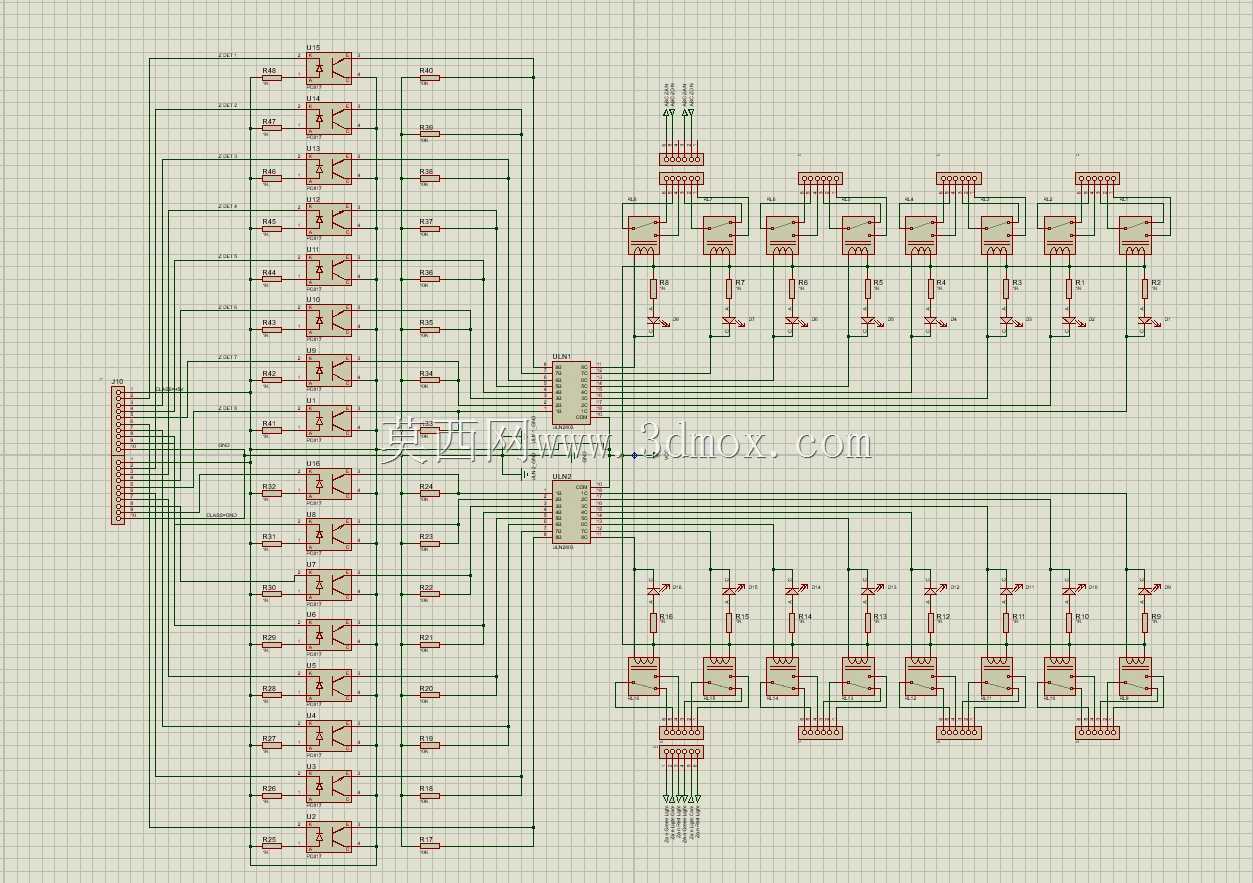

　　在工业自动化控制回路搭建、非标设备电气系统集成的场景里，这类多通道继电器中继板是解决主控IO端口带载能力不足、不同电压等级信号隔离转接的核心部件，很多刚入行的电气设计人员容易忽略中继板的结构边界，导致后期柜内布线干涉、接插件插拔维护空间不足的问题，这个三维结构模型完整还原了量产级中继板的实体特征，能直接用于电气柜的三维布局校验。从实际用途来看，这块中继板承担的是主控单元与现场执行元件之间的信号中转、功率放大作用，主控板输出的弱电平信号经过板载继电器触点转换后，可以直接驱动电磁阀、接触器线圈、指示灯这类现场负载，同时板上的多组接线端子将分散的IO信号集中转接，避免柜内飞线杂乱的问题，也能降低后期线路排查的维护难度。从功能特性上看，

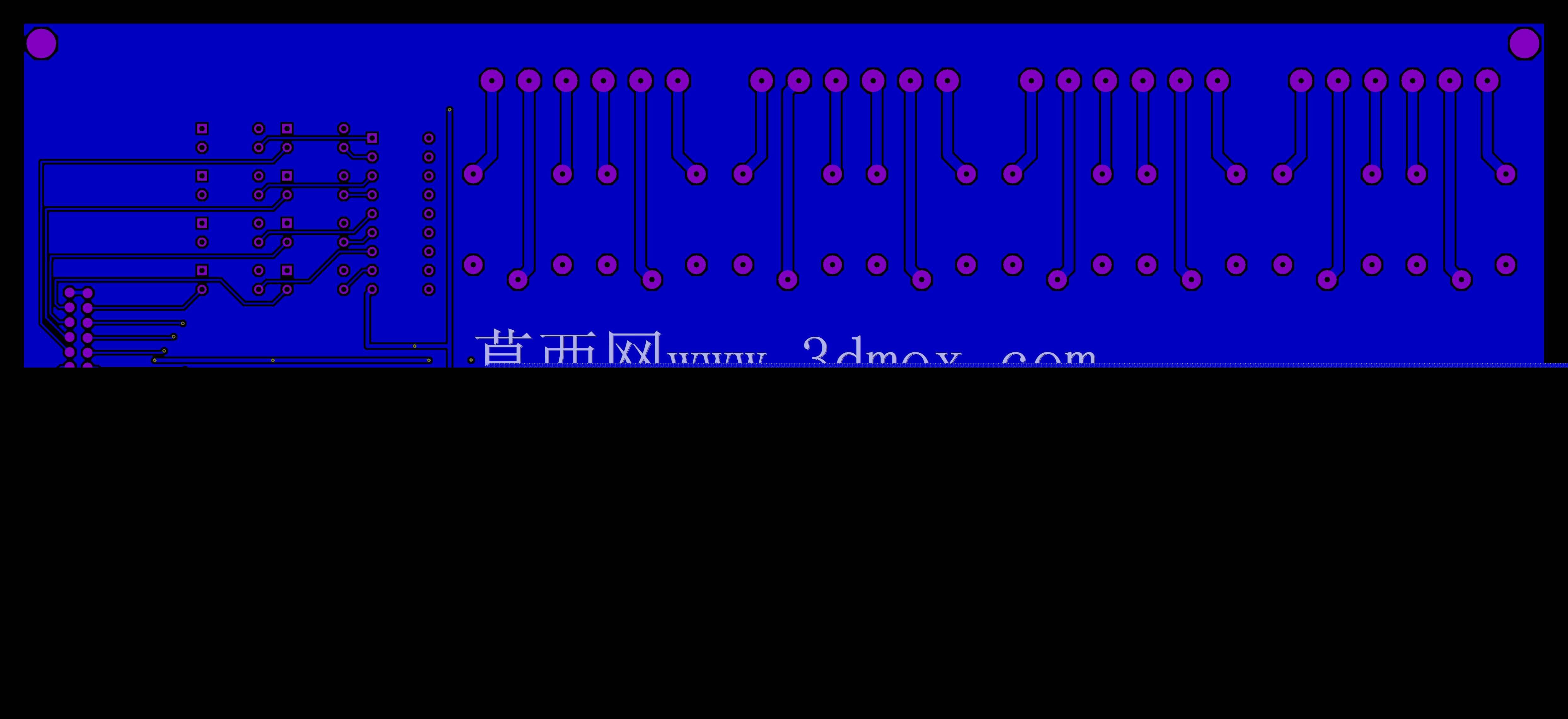

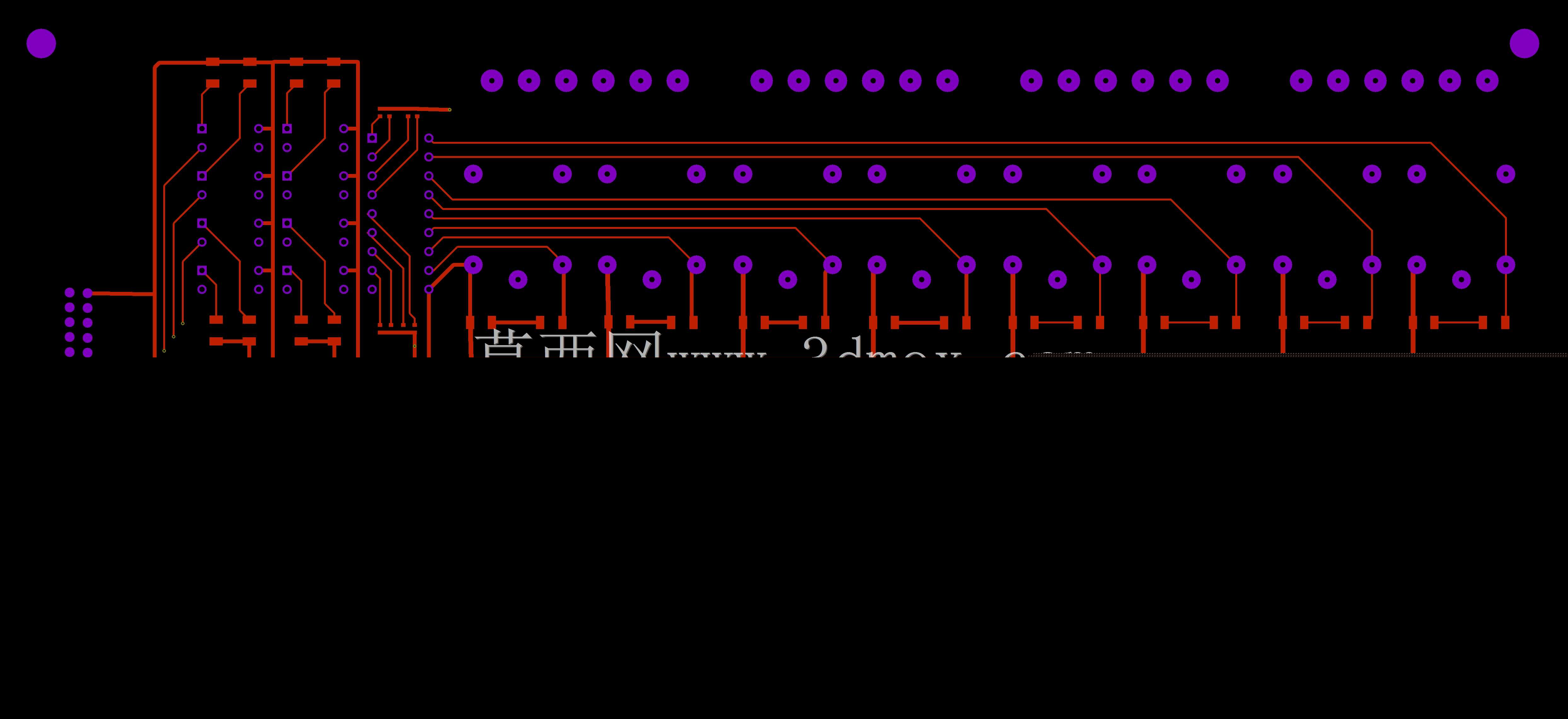

　　板载的继电器采用阵列式排布，每路继电器都预留了对应的输入、输出接线位，端子采用螺丝锁紧式结构，适配0.5-2.5平方毫米的多股铜芯导线，能满足常规工业现场的接线强度要求；板边预留的固定孔位符合通用电气安装的孔距规范，既可以通过铜柱固定在机箱内部的安装平面上，也能适配标准DIN导轨的安装卡扣扩展，不需要额外做安装孔的二次加工。设计思路上，整个板件的布局遵循强弱电分离的原则，继电器驱动侧的低压信号走线与触点侧的高压负载走线在板上保持足够的爬电距离，接插件全部布置在板件的同侧边缘，方便现场接线操作时不需要在板件两侧来回走线；继电器之间预留了均匀的散热间隙，避免多通道同时吸合时热量堆积导致触点寿命下降，板上的接插件高度、

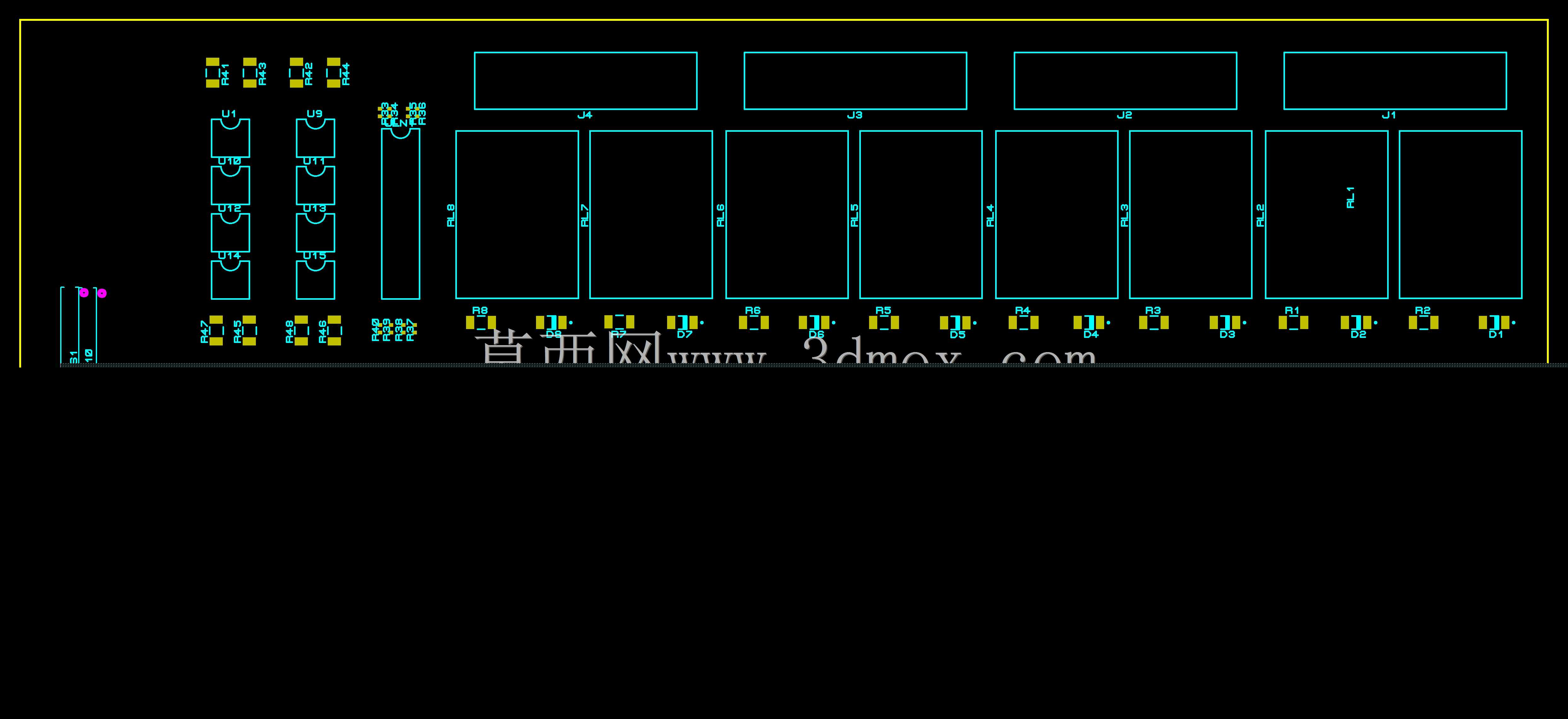

　　继电器本体高度都做了统一的尺寸校核，保证上层布线时不会出现元件高度差导致的压线问题。外形尺寸与安装边界方面，板件整体为矩形结构，板厚采用常规工业PCB的1.6mm厚度，四个安装孔的中心距适配常见的小型电气安装仓尺寸，板上最高元件为接线端子排，顶部距离PCB板面的高度控制在常规低压电气元件的安全间距范围内，板侧伸出的接插件引脚没有超出板件的安装投影边界，安装时不需要在安装板上额外开槽避让引脚；接线端子的接线口朝向板件外侧，当板件垂直安装在柜内安装梁上时，接线操作的手部空间足够，不会被相邻的线槽或者其他元件遮挡。在做设备三维布局的时候，直接调用这个模型可以提前校验中继板与周边线槽、开关电源、PLC主机的安装间隙，

　　避免实际装配时出现元件碰撞、接线空间不足的问题，尤其是在紧凑型电气柜的设计中，这类精确的结构模型能大幅减少后期现场改孔、调整元件位置的工作量。板上的继电器排布间距也考虑了后期单个继电器更换的操作空间，不需要拆卸整块板就能完成故障继电器的替换，维护时的拆装路径没有被周边结构遮挡，符合工业设备易维护的设计要求。
