微型列车S88总线检测模块结构设计

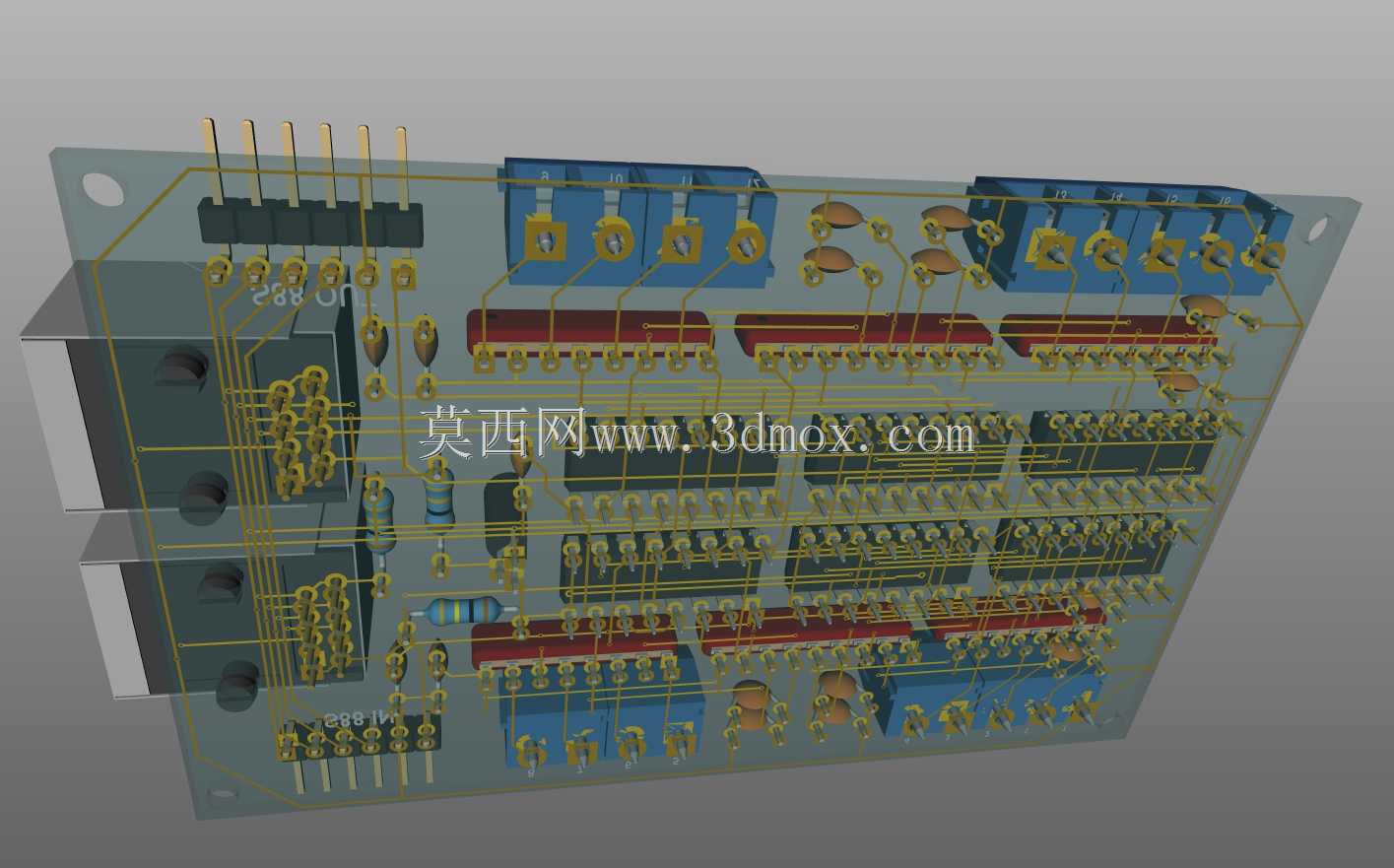

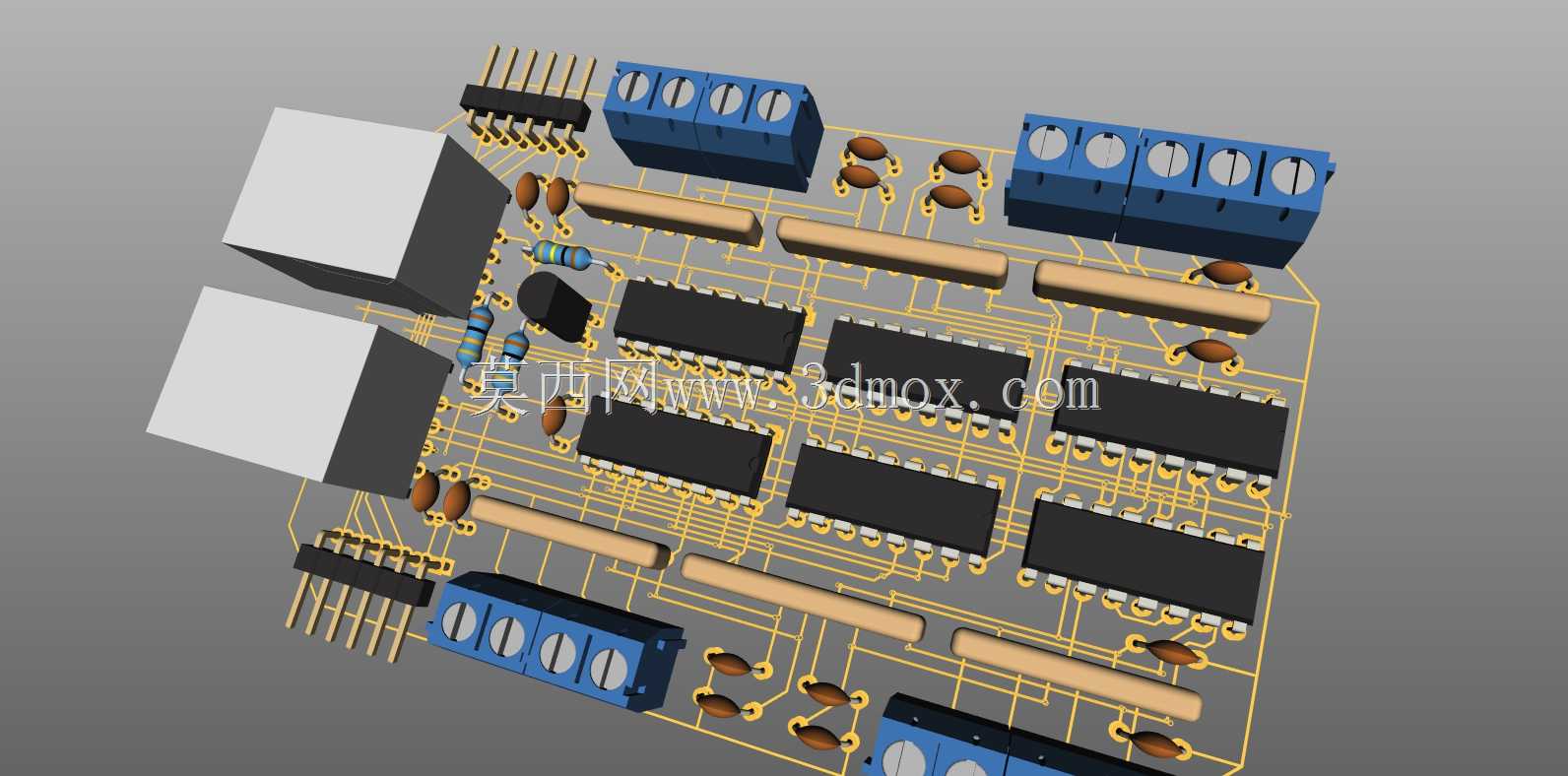

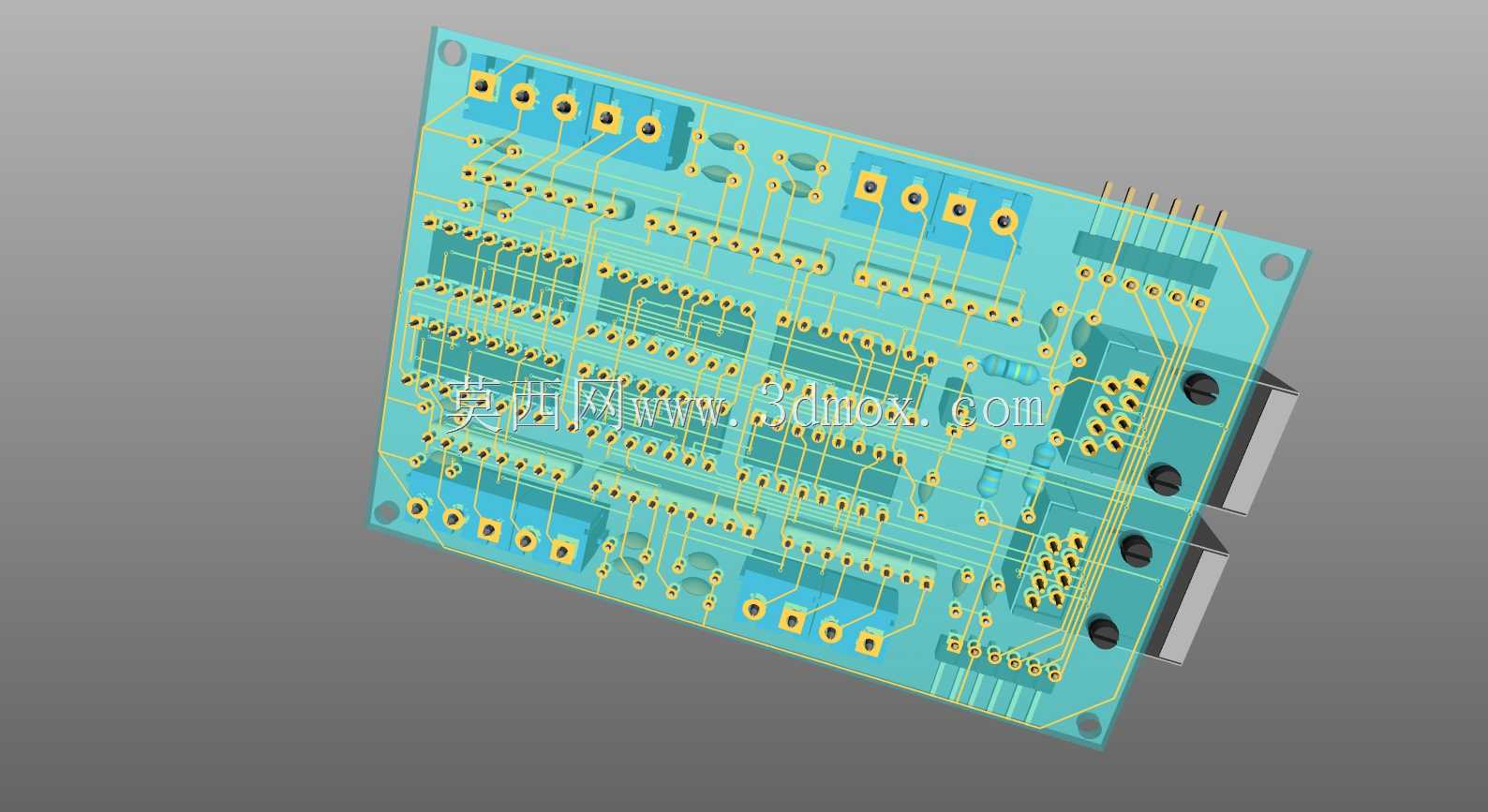

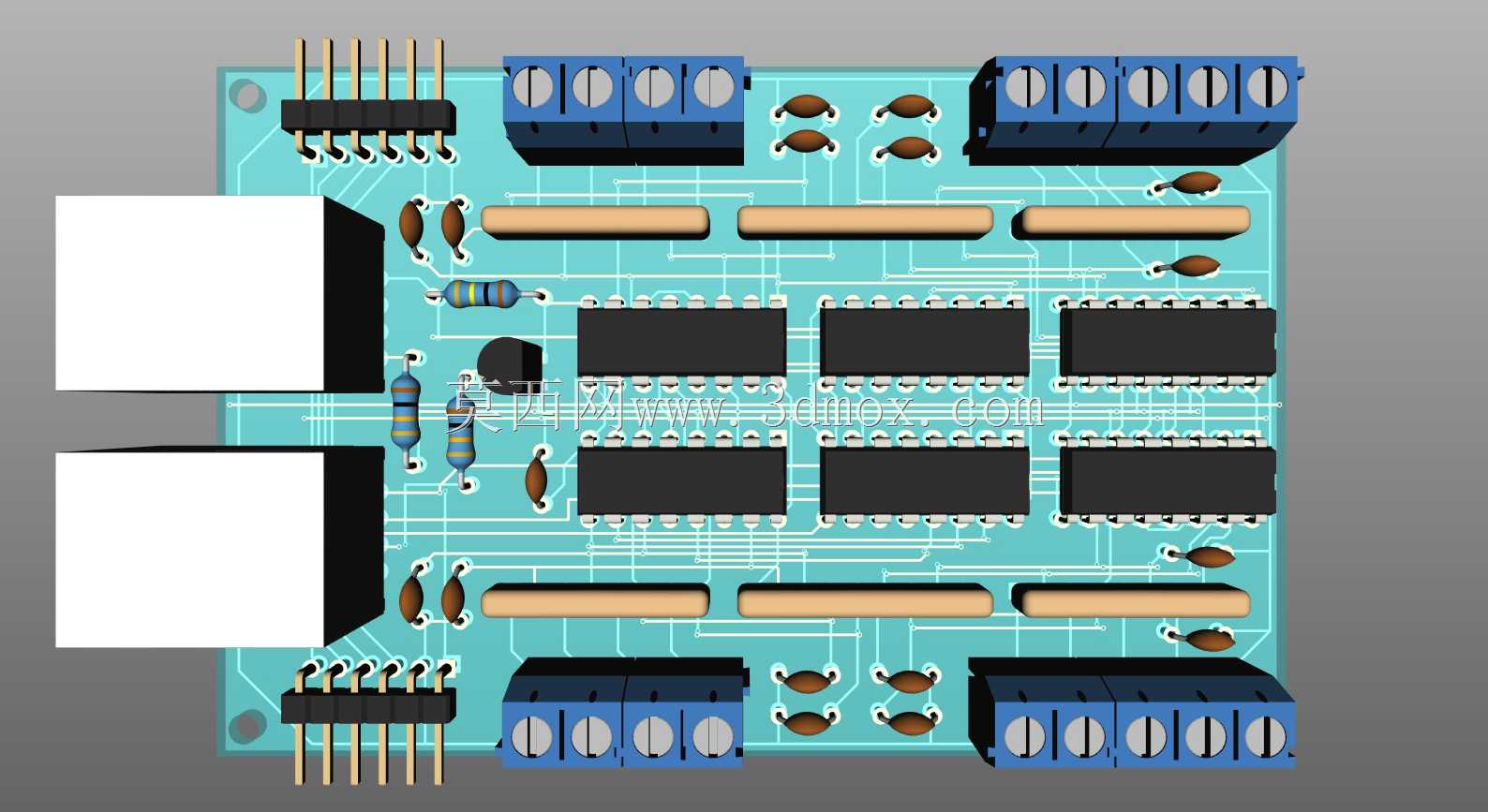

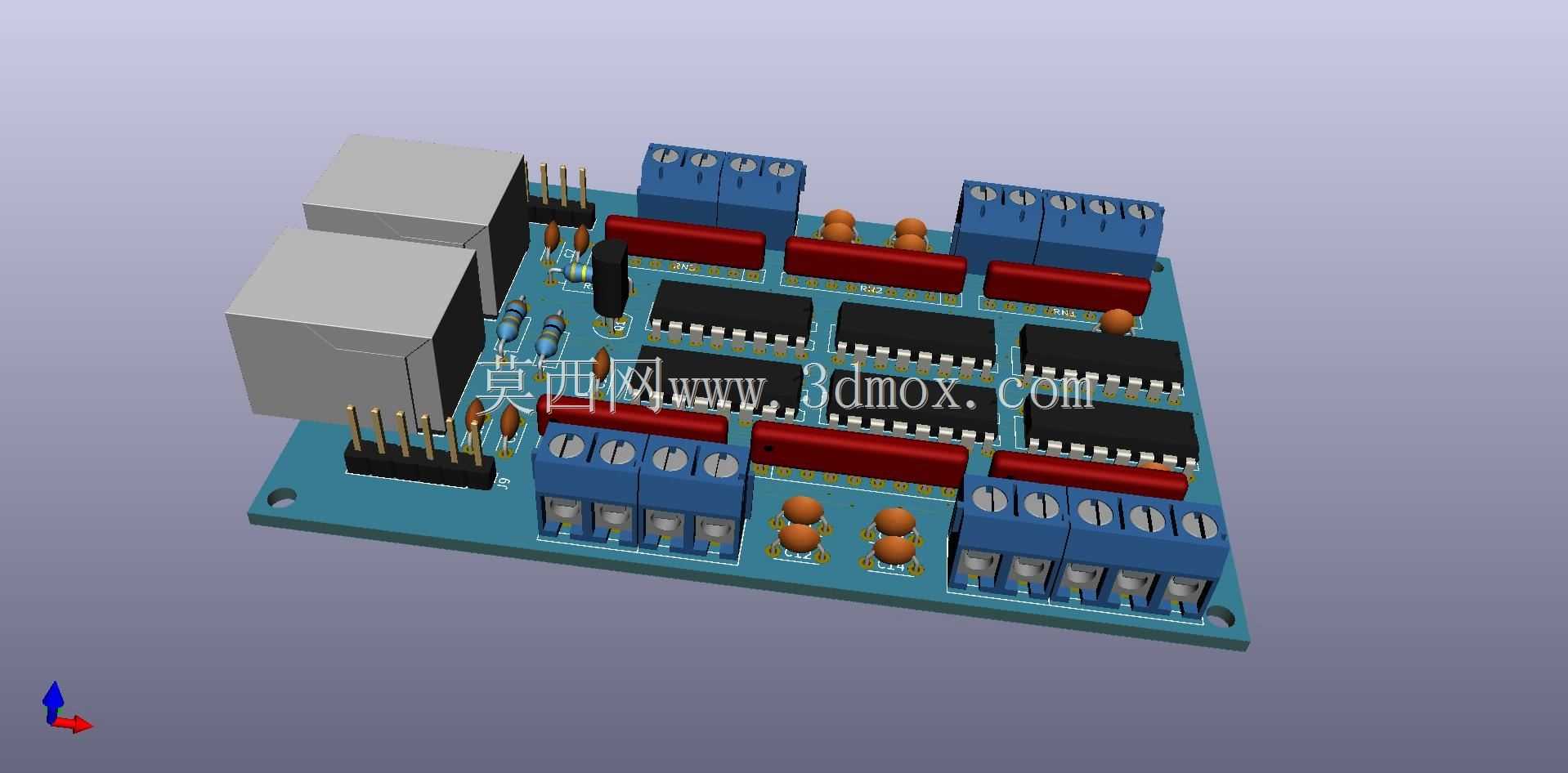

　　该模块面向铁路模型及微型列车控制系统的状态检测场景设计，核心承担轨道区段占用检测、信号反馈传输的功能，是微型列车调度控制系统里的前端信号采集节点，可直接对接S88总线组网，将轨道上的列车位置、区段通断状态转化为总线可识别的电信号，传输至后端控制单元实现调度逻辑的触发。从结构设计层面来看，模块采用PCB板作为核心承载基体，板载集成了多组继电器单元、接线端子排、总线接插针脚、阻容元件，整体布局遵循强弱电分离的布线原则，继电器作为功率切换单元集中布置在板侧区域，与信号处理侧的阻容、接插件区域形成物理分隔，减少功率回路对弱信号采集的电磁干扰。板上的接线端子采用螺钉压接式结构，对应每个检测通道的信号输入与电源供给，端子排布沿板边等距设置，

　　预留足够的接线操作空间，避免多线缆接入后出现互相干涉的情况，适配现场布线时的多线并行接入需求。总线接插端采用标准排针结构，可直接与通用S88总线扩展排线对接，无需额外转接件，降低系统搭建的接线复杂度。模块的安装边界设计充分考虑了微型列车控制盘柜内的密集安装需求，PCB板边角预留了标准安装孔位，可通过铜柱或螺钉直接固定在安装平面上，整体板型为矩形结构，板上最高元件为板载继电器，整体凸起高度控制在合理范围内，相邻模块并排安装时不会出现元件碰撞、空间干涉的问题，适配盘柜内多层导轨或平板安装的空间要求。设计过程中针对元件排布做了散热考量，继电器工作时的发热区域与周边阻容元件预留了足够的散热间隙，避免长时间工作时热量累积导致元件性能漂移，

　　同时板上的走线宽度根据各通道的载流量做了匹配设计，功率回路走线加宽处理，信号回路走线做了等长与抗干扰处理，保证信号采集的准确性。在实际应用中，该模块可多块级联通过S88总线扩展检测通道数量，每个模块可对应多路轨道区段的检测需求，模块上的元件布局兼顾了生产焊接的工艺性，所有贴片元件与插件元件的排布符合波峰焊与手工补焊的工艺要求，元件间距满足生产加工的最小安全距离，减少生产过程中的连锡、元件干涉等不良问题。模块的接口定义遵循S88总线的通用标准，可兼容市面上主流的微型列车控制系统主控单元，无需额外做协议转换，接入系统后即可实现检测功能，板上预留的元件位也可根据实际应用需求做功能扩展，比如增加状态指示LED、过流保护元件等，

　　适配不同场景下的检测需求。从结构强度角度，PCB板采用标准厚度的环氧玻纤基材，具备足够的机械强度，在安装、维护过程中不易出现弯折变形，板上的接插件与端子均采用焊接固定方式，焊点强度满足日常插拔、接线操作的受力要求，不会因为常规操作出现焊盘脱落、元件松动的问题。
