八通道带光耦隔离继电器控制模组

　　这款八通道继电器控制模组，是工控小系统搭建里出镜率极高的底层执行部件，日常做小型设备电控改造、实验台电路搭建、智能家居回路扩展的时候，经常会用到这类集成化的模组，不用自己零散搭继电器驱动电路，能省不少布线和调试的功夫。

　　从实际使用场景来说，这类模组最常出现在低压控制高压的回路里，比如单片机、PLC这类输出电平只有3.3V或者5V的控制器，没法直接驱动220V交流负载或者大电流直流负载，就靠板上的继电器做电气隔离和功率切换，单路一般能扛住10A以内的阻性负载，日常控制电磁阀、指示灯、小型电机、照明回路完全够用，八通道的配置刚好适配多数小型设备的IO点数需求，不会因为通道太少不够用，也不会因为通道太多造成成本浪费。

　　设计上这块板做了板载光耦隔离，这点在工业现场使用的时候特别重要，能把前端控制回路和后端负载回路的电气连接彻底切断，避免负载侧的浪涌、干扰串进控制端打坏主控芯片，之前自己搭零散电路的时候没加隔离，遇到感性负载断开的反电动势，好几次把单片机IO口打坏，换了这种带隔离的模组之后，这类故障基本没再出现过。板上每个通道都带独立的工作指示灯，继电器吸合的时候对应指示灯点亮，现场调试的时候不用拿万用表挨个量触点，一眼就能看到哪路处于导通状态，排查故障效率能提不少。每个继电器旁边都预留了常开、常闭触点的接线端子，接线的时候可以根据实际需求选择触点类型，端子间距做的足够大，接1.5平方的多股铜线也不会出现线间短路的问题，高压侧和低压侧的接线区域做了物理分隔，布线的时候强弱电分开走，符合电控安全的基本要求。

　　安装边界这块，板卡四角做了标准的3mm固定安装孔，孔位间距是常规的110mm×38mm，不管是装在标准电控导轨的安装板上，还是直接用铜柱固定在设备壳体内部，都不用额外打孔改孔，直接适配常用的安装尺寸。板卡整体厚度1.6mm，采用FR-4玻纤基材，焊盘做了沉金处理，反复接线拆线也不容易把焊盘扯掉，板上的继电器采用直插封装，后期如果某一路触点因为过载烧蚀，直接用电烙铁焊下来更换同型号继电器就行，不用整块板报废，维护成本很低。板上的电源输入接口做了反接保护二极管，就算现场接线的时候正负极接反，也不会直接烧坏板上的芯片和继电器线圈，这点对现场施工的人员很友好，不用因为接错线造成配件损失。

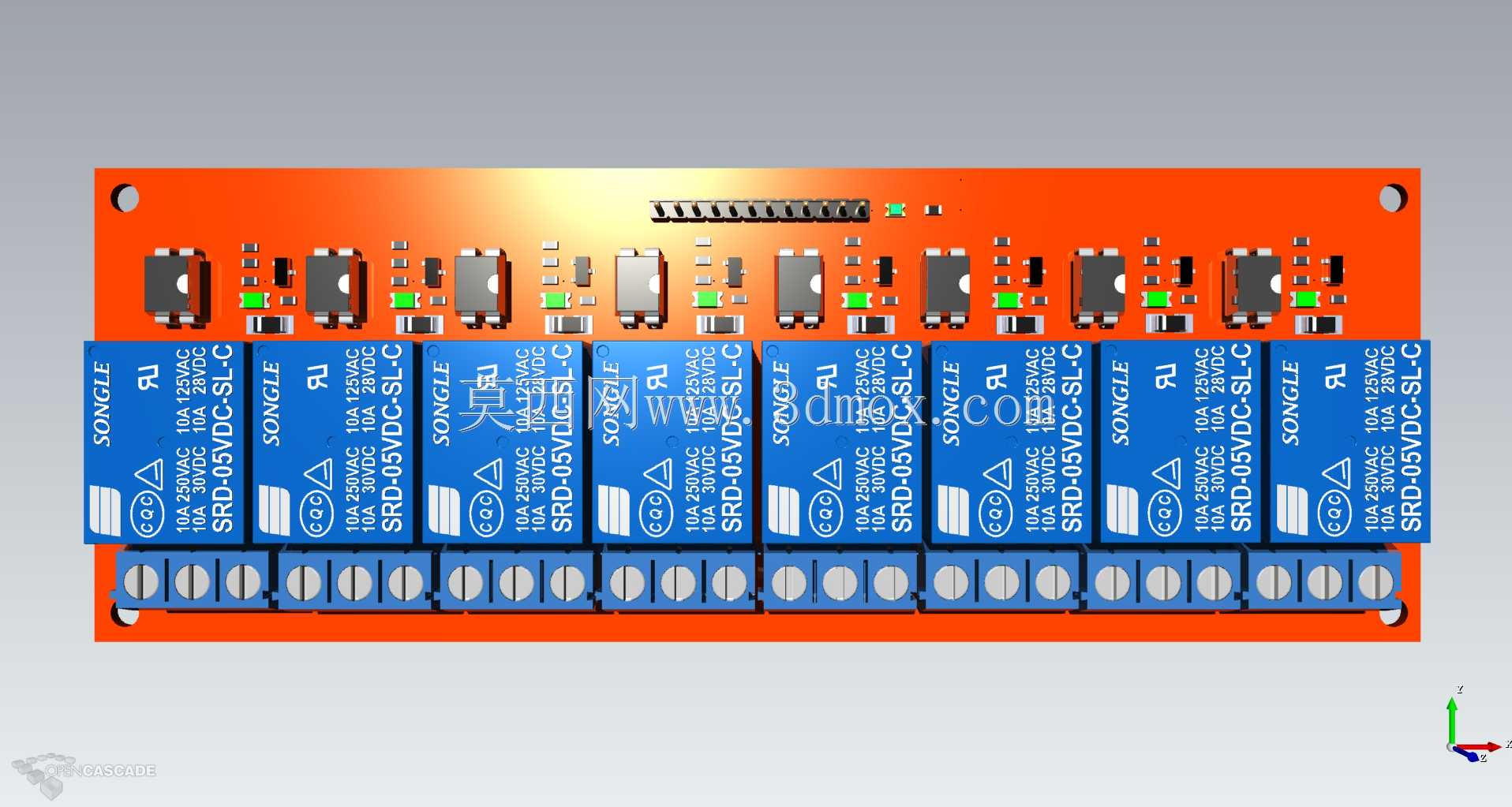

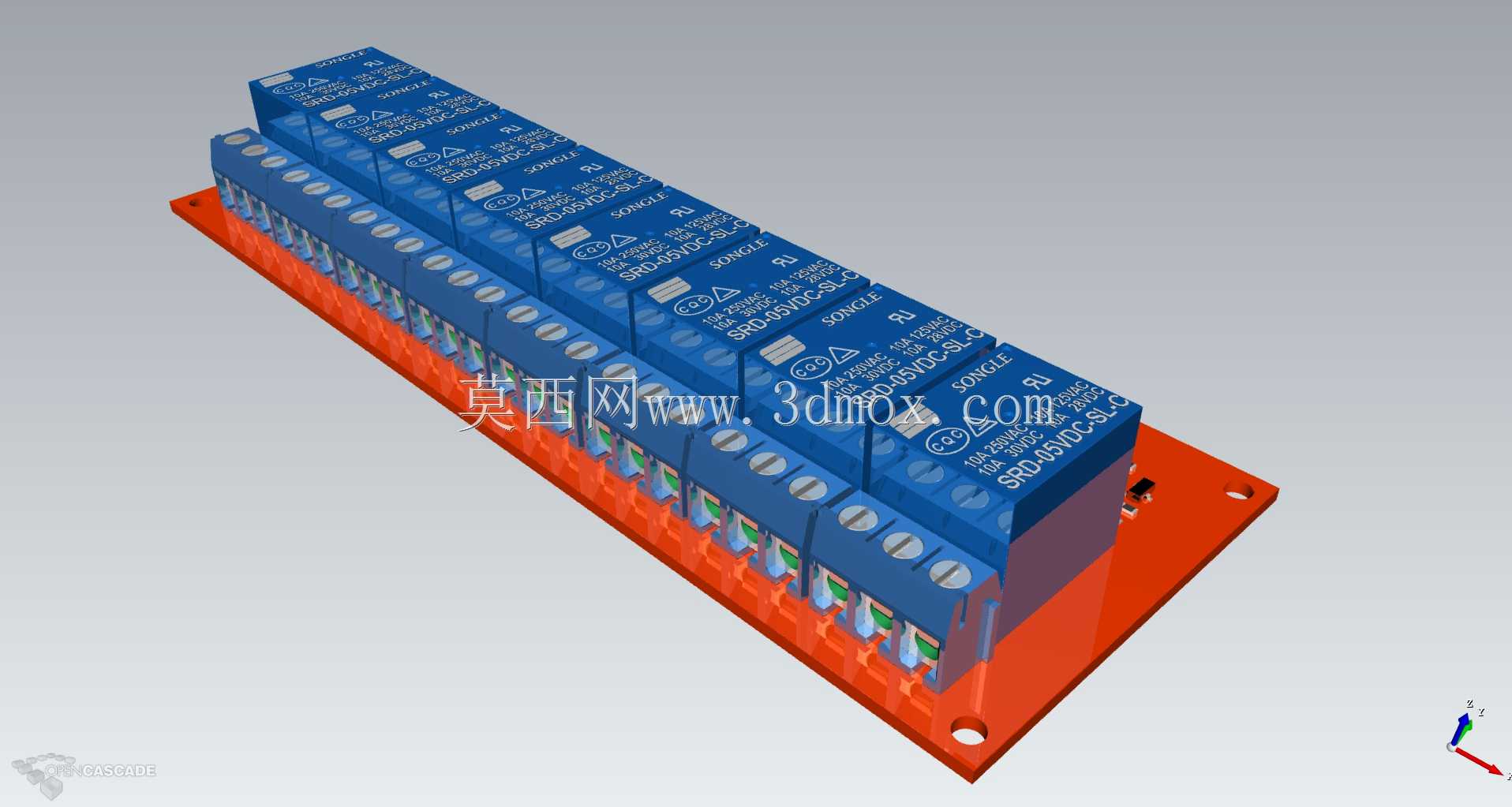

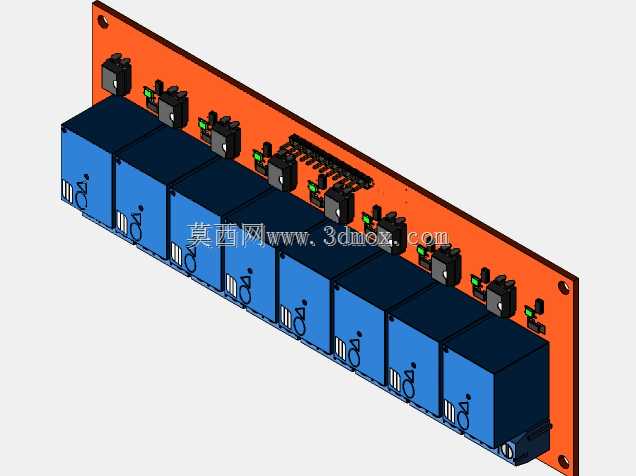

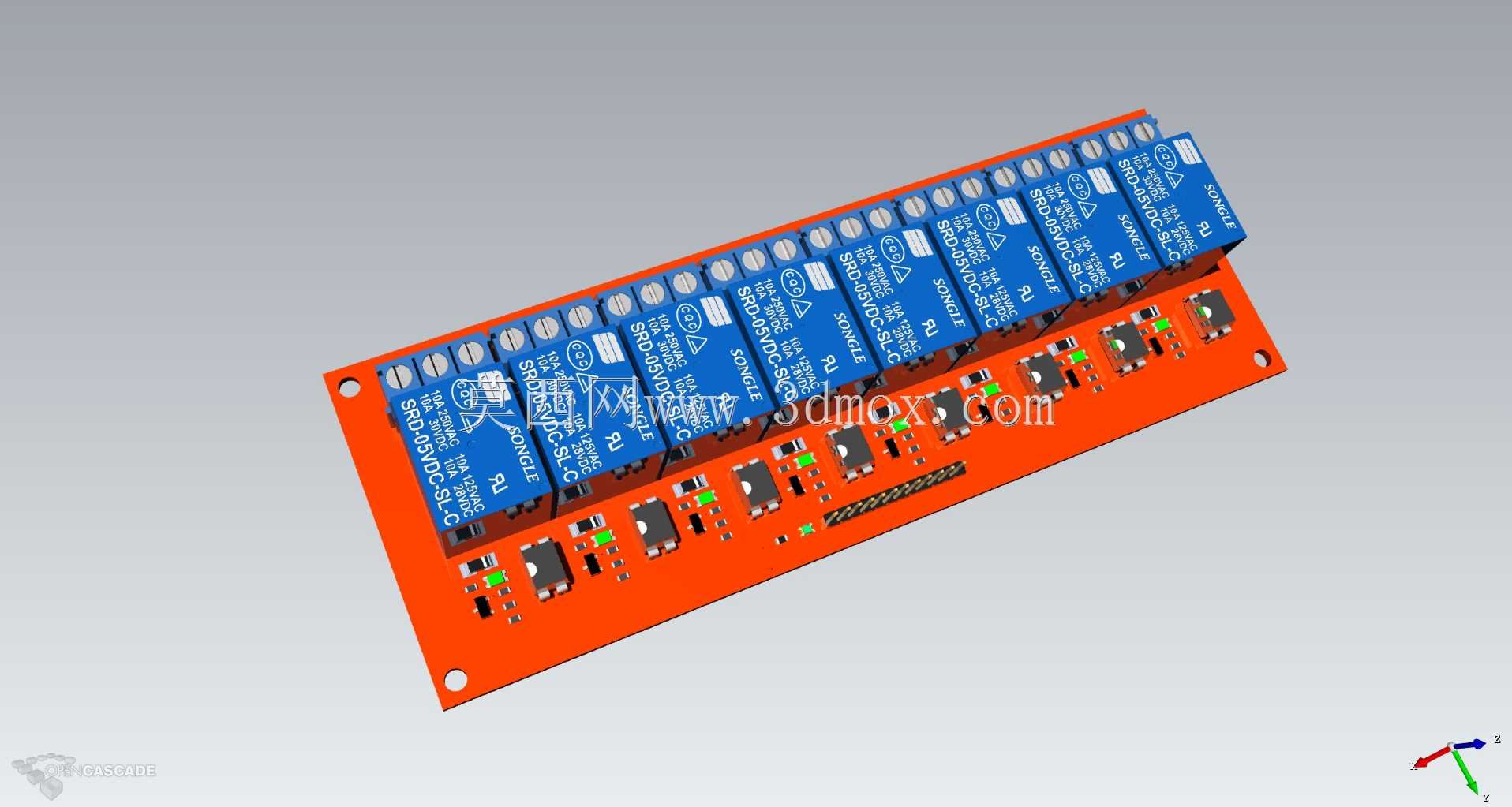

　　建模的时候把板上的细节都做了还原，包括每个继电器上的型号标识、接线端子的卡扣结构、板上的贴片电阻发光二极管位置、安装孔的沉边处理都和实物一致，做设备整体装配仿真的时候，把这个模组导进去，能直接检查和周边线槽、接线端子排的干涉情况，提前预判布线空间够不够，不用等实物买回来才发现安装位置和其他部件冲突。每个继电器的触点开合方向也做了对应结构，做机构运动动画演示的时候，可以直观展示控制信号触发后触点动作的逻辑，给客户做方案演示的时候比单纯的电路图要直观很多。

　　实际选型的时候要注意，这类模组的线圈驱动电压有5V、12V、24V几种常见规格，要和自己所用的控制系统输出电平匹配，不要选错电压导致继电器没法正常吸合，带感性负载的时候最好在触点两端并联阻容吸收回路，能大幅延长触点的使用寿命，不要长期满负载运行，留至少20%的电流余量，能减少触点发热拉弧的问题。
