5A量程交流电流检测采样模块结构设计

　　在工业低压配电、小型自动化设备的电流采样回路里，这类5A量程的电流检测模块是很常见的前端采集单元，很多做设备电控改造、小型负载监控的场景都会用到，比如小型传送带的过载保护、家用小功率用电设备的电流监测、实验台架的负载电流采样，都需要这类模块把主回路的大电流转换成控制板能识别的弱电信号，不需要额外外接复杂的采样电路，直接集成好互感器、信号调理电路和输出接口，装到设备里就能直接用。

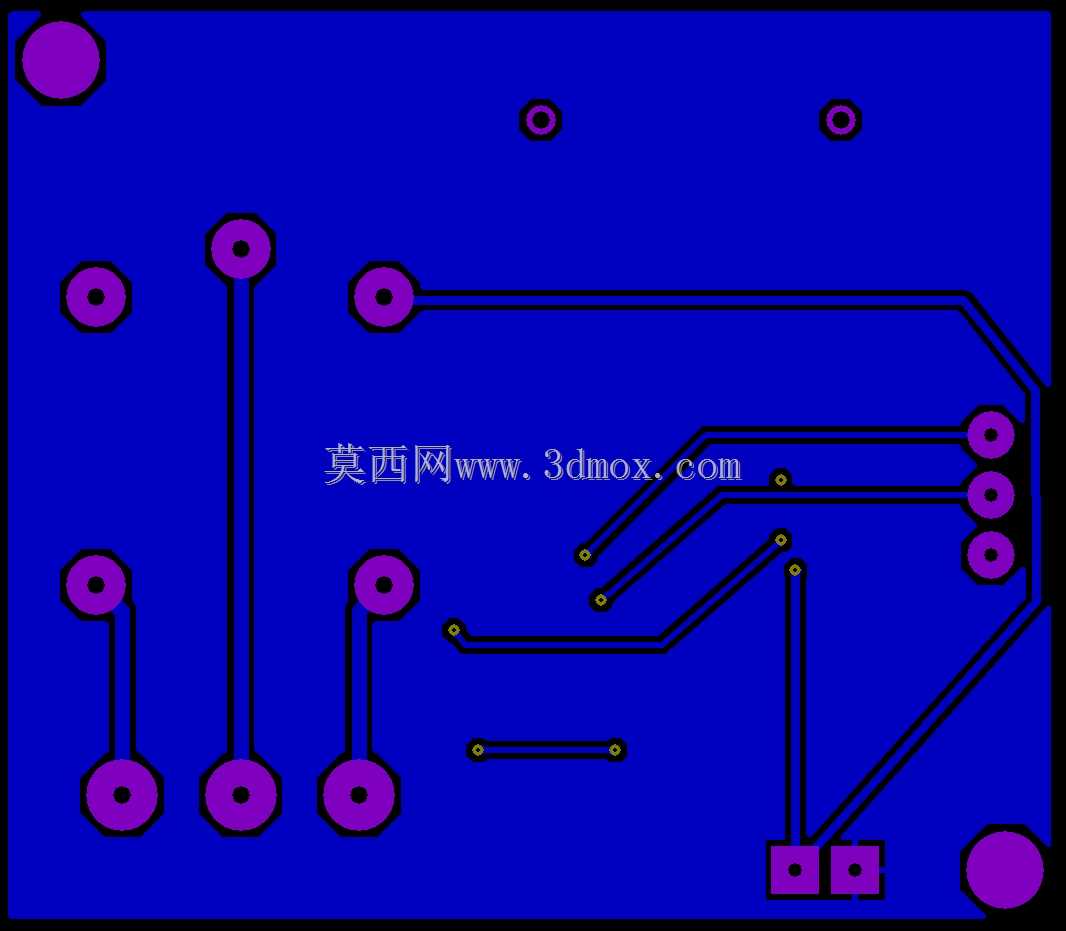

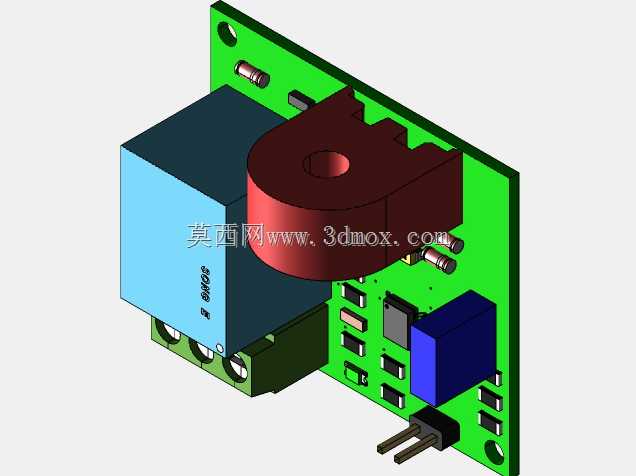

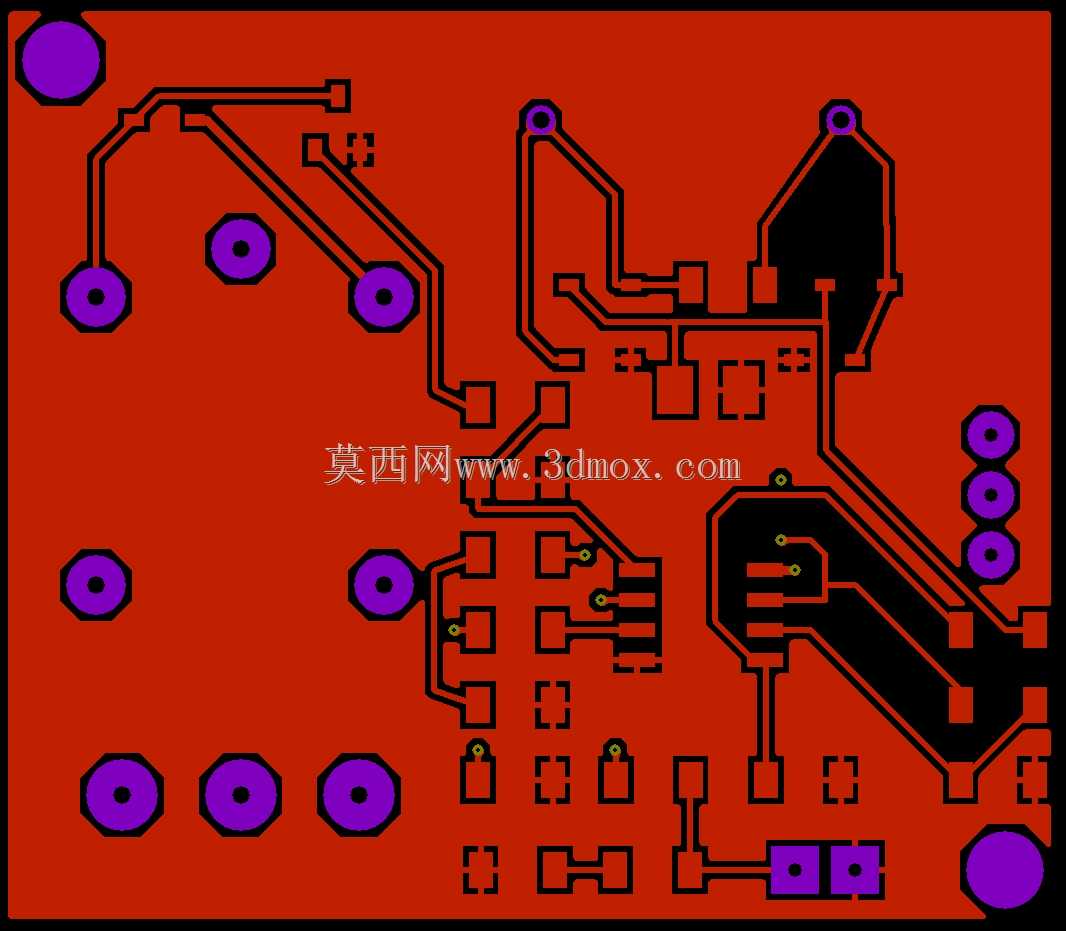

　　从结构设计上看，整个模块采用单块FR-4环氧玻纤PCB作为安装载体，所有元器件都采用直插布局，板边预留了两个直径3.2mm的固定安装孔，孔位间距匹配常规的小型电气安装盒螺柱间距，安装时不需要额外做转接支架，直接用M3螺丝就能固定在电控盒的安装柱上，板体整体厚度1.6mm，敷铜层做了2oz加厚处理，主电流走线路径的敷铜宽度做了加宽，避免长期通流时出现线路过热的问题。板上核心的采样元件是穿芯式电流互感器，红色的磁环外壳直接套在主回路的穿线铜柱上，不需要额外做接线，主回路电流从铜柱穿过时，互感器副边就能输出毫安级的感应电流，配合板上的采样电阻、整流滤波电路，就能把交流电流信号转换成对应的直流电压信号，直接送到后端的MCU或者PLC的模拟量输入口。

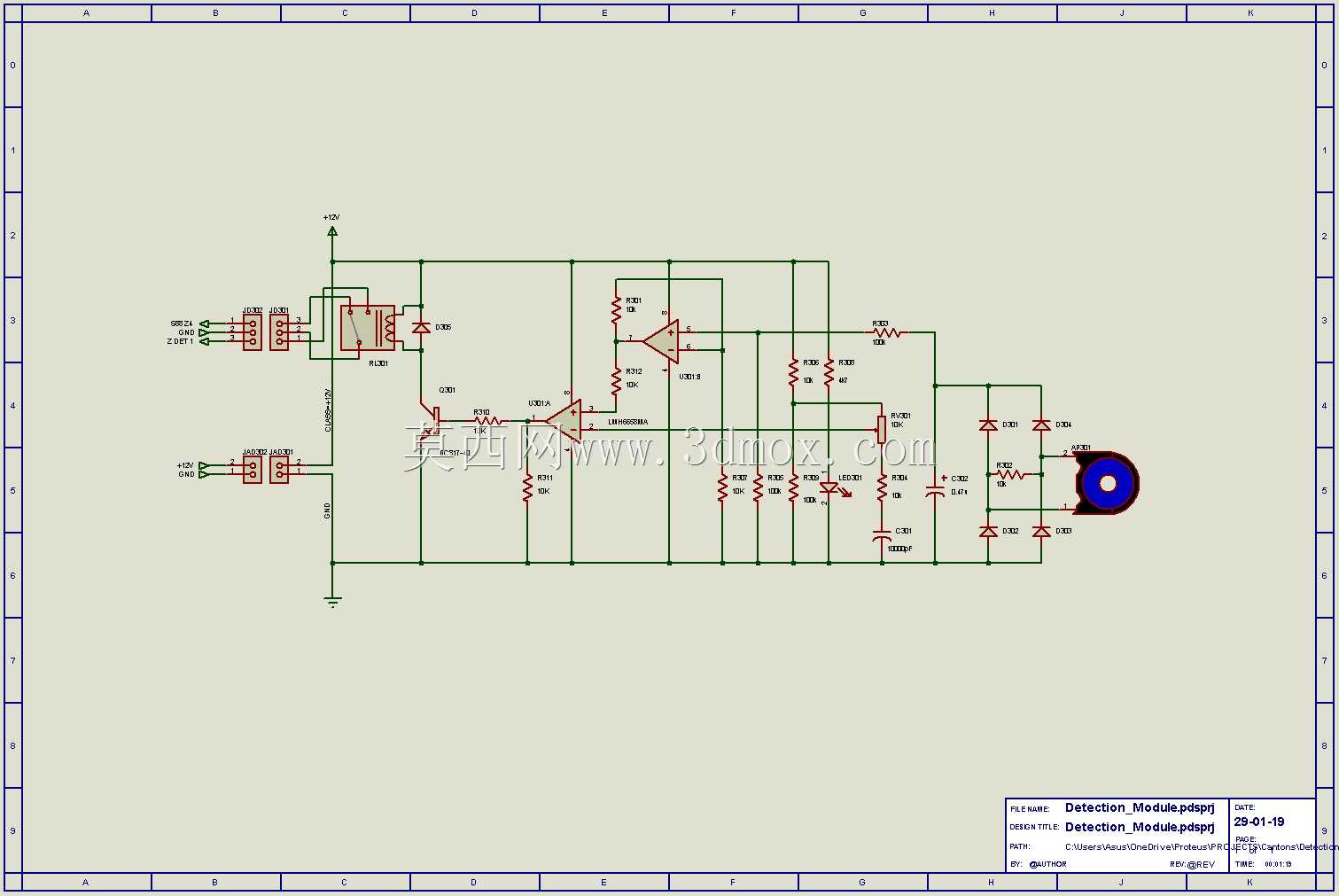

　　板载的蓝色小型继电器是作为输出执行单元设计的，当检测到回路电流超过设定的阈值时，继电器可以直接输出开关量信号，触发后端的报警或者断电保护回路，不需要额外外接中间继电器，对于小功率负载的直接通断控制也能直接胜任，继电器的引脚做了打胶加固处理，避免设备运行时的振动导致引脚脱焊。板上的蓝色方块是整流桥堆，负责把互感器输出的交流信号转换成直流信号，周围排布的贴片电阻、电容都是信号调理电路的元件，分别负责采样、滤波、限幅的功能，所有贴片元件都排布在PCB的正面，直插元件的引脚在背面做了剪脚处理，避免安装时引脚触碰其他金属部件造成短路。

　　模块的外接接口分两部分，一侧是绿色的螺钉式接线端子，用来接主回路的被测电流线，端子的额定电流匹配5A的量程，压线螺钉做了防滑处理，接线时不需要担心导线滑脱；另一侧是排针式输出接口，用来给模块供电以及输出检测到的电流信号、继电器动作信号，排针的间距是标准的2.54mm，既可以直接插在面包板上做实验验证，也可以用杜邦线连接到主控板，适配不同的安装接线场景。

　　设计的时候特意把强电走线路径和弱电信号路径做了物理分隔，主回路的接线端子和互感器在板的一侧，信号调理电路和输出排针在另一侧，中间留了足够的爬电距离，避免强电串入弱电回路损坏后端的控制设备。板上的元件布局都做了高度差适配，最高的互感器和继电器元件高度不超过20mm，整个模块安装完成后占用的空间很小，就算是内部空间紧凑的小型电控盒也能轻松装下，不会和盒内的其他元件产生干涉。

　　实际使用的时候，这个模块不需要复杂的校准流程，只要把被测导线穿过互感器的中心孔，接上对应的工作电源，输出端就能直接读取到对应的电流值，响应速度可以满足常规的过载保护需求，对于工频交流电流的检测精度能控制在合理范围内，完全能满足民用、小型工业设备的电流监测需求，相比自己用分立元件搭采样电路，这种集成好的模块稳定性更高，布线更规整，也能减少设计时的EMC问题，避免因为布线不合理导致的采样信号干扰。
