八通道十安培电流译码控制电路板

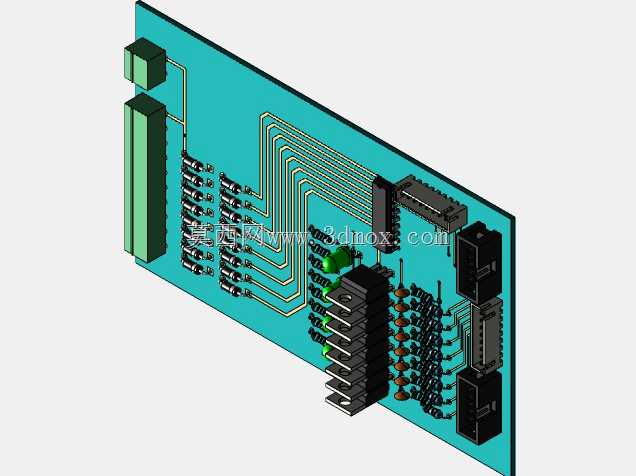

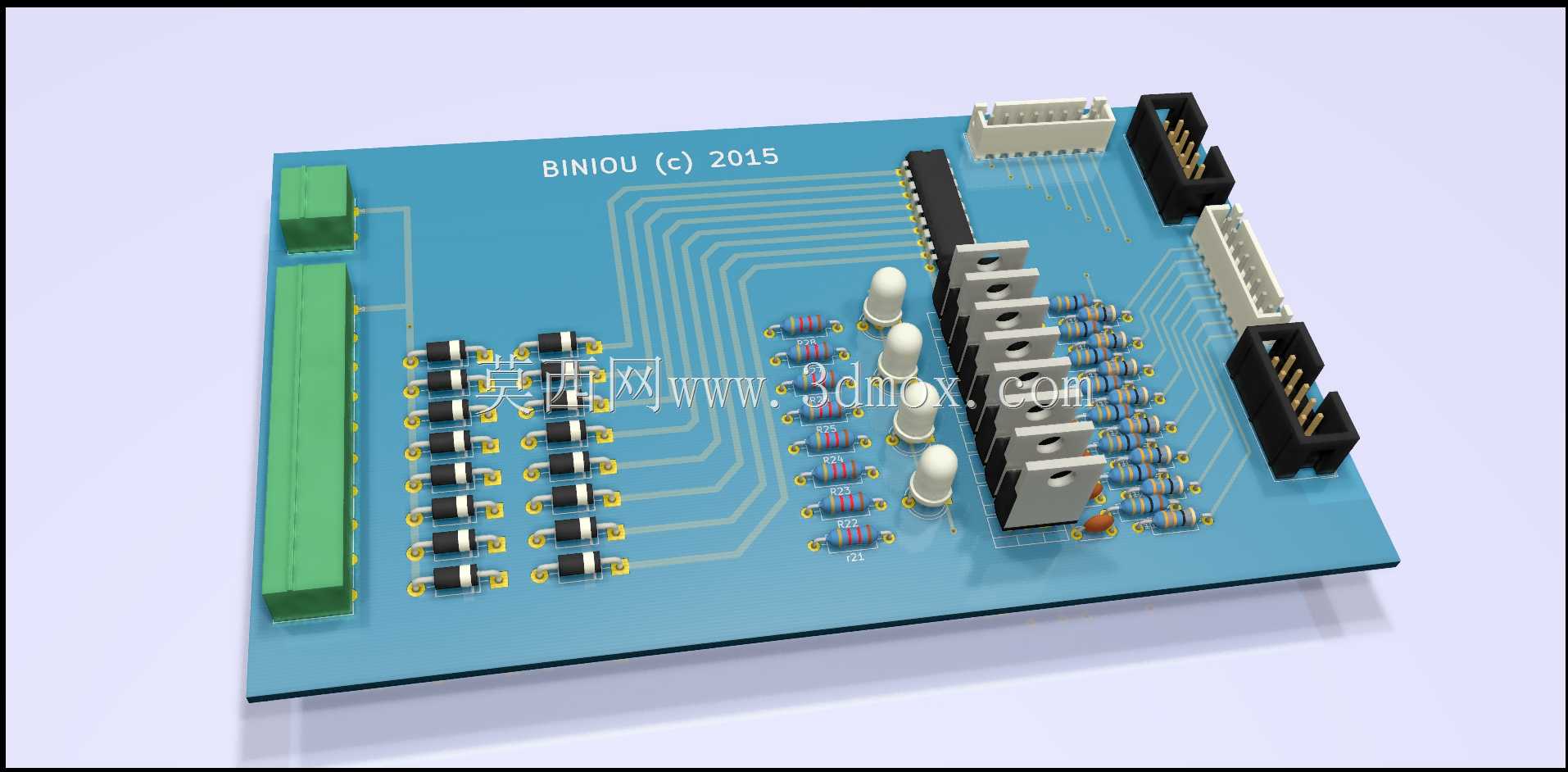

　　在工业自动化控制、小型智能装备的信号链路搭建场景里，这类多通道大电流译码板是衔接主控单元与末端执行负载的核心中转部件，很多刚接触电控结构设计的工程师容易忽略这类板卡的安装边界与元件布局干涉问题，实际做设备布线、电控仓布局时，这类板卡的三维结构参考价值远大于单纯的电路原理图。从板载元件布局来看，板卡一侧排布了多组直插式功率电阻与隔离元件，对应八路独立通道的限流、信号隔离需求，每路通道可承载十安培的持续通断电流，相比常规小信号译码板，省去了外接驱动继电器的转接步骤，能直接驱动中小功率的电磁阀、指示灯组、小型直流负载，在小型流水线的工位信号分配、非标设备的IO扩展场景里，能大幅压缩电控仓的布线空间。板卡边缘设置了不同间距的接线端子，

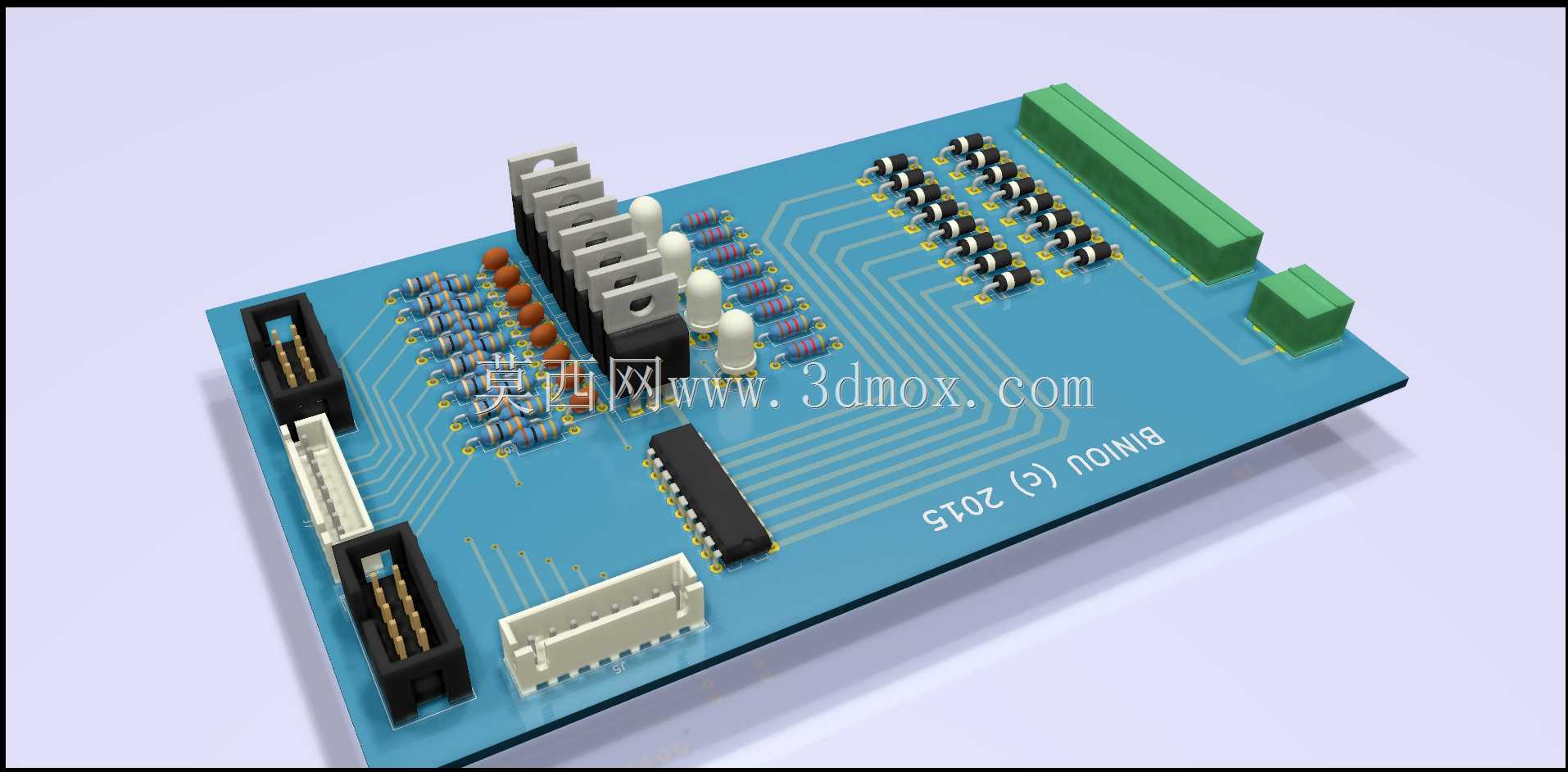

　　其中长条形绿色端子为功率输出端，对应八路负载的接线点位，小尺寸绿色端子为供电与信号输入端，板侧的白色排线座用于对接主控板的并行信号输出，另外两组黑色排针座预留了程序烧录与信号检测的点位，日常调试时不用拆解整组接线就能完成信号校验，这点设计在现场运维时能减少不少拆接线的工作量。做结构设计时要注意，板卡上高度最高的元件是多组叠装的散热铝片，对应功率回路的发热元件，安装时板卡上方要预留至少十五毫米的散热空间，不能直接贴合金属安装板，避免散热不良导致的元件温漂；板卡的固定孔位分布在四个边角，采用M3规格的铜柱支撑即可，安装孔到板边的距离留足了常规绝缘垫片的放置空间，不用额外做绝缘裁切。板载的多组圆柱形电容为滤波元件，

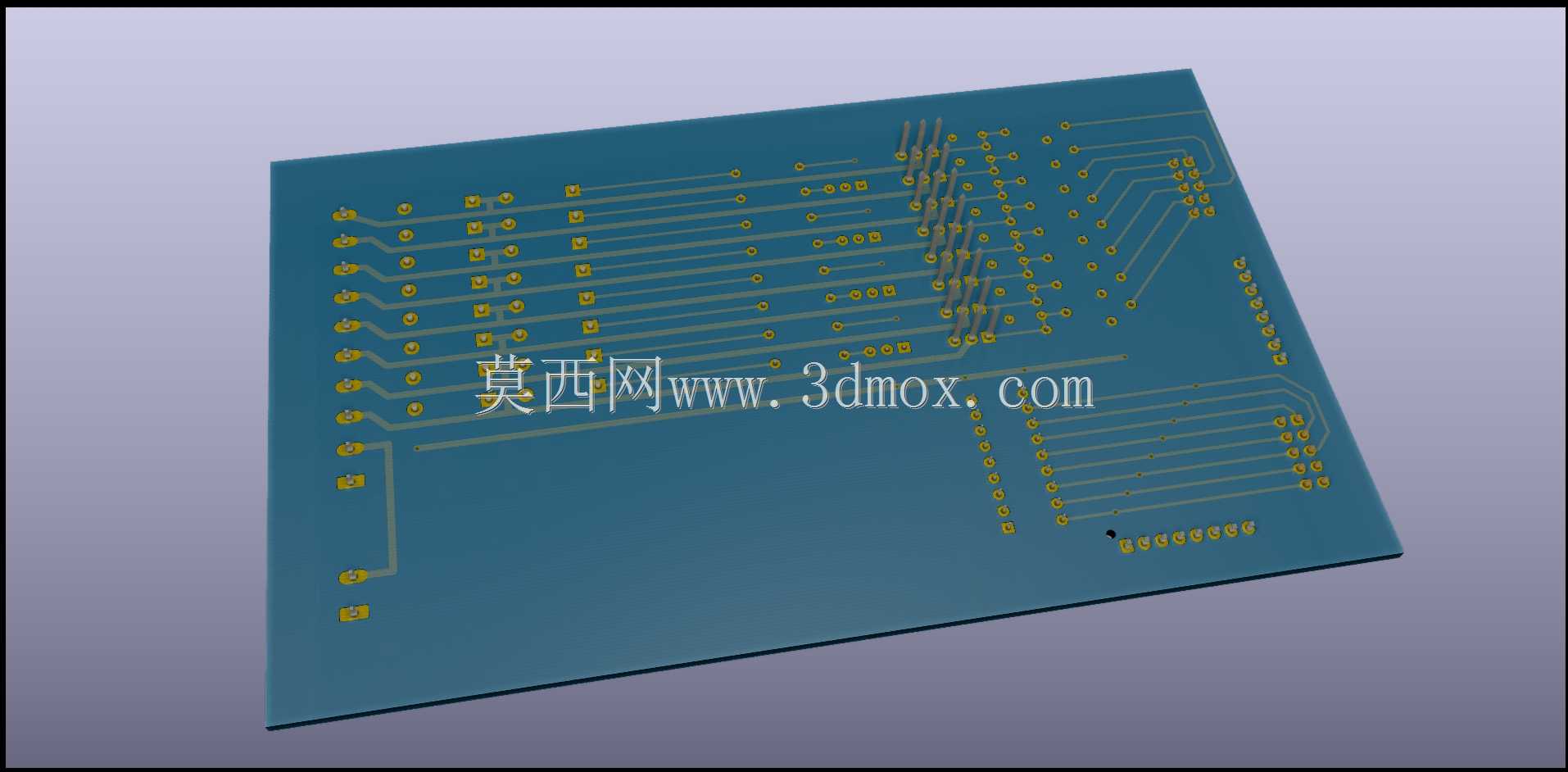

　　布局时避开了接线端子的拧螺丝操作空间，实际接线时螺丝刀不会误碰电容引脚造成短路，这点细节在很多同类型开源板卡设计里经常被忽略，不少新手画板时把电容放在端子旁，现场接线很容易碰歪引脚造成虚接。从布线走向来看，板上的功率走线全部做了加宽处理，大电流回路的走线避开了信号输入侧的弱电线缆，减少大电流通断时对译码信号的电磁干扰，在靠近输入端子的位置预留了磁珠安装位，对电磁兼容要求高的应用场景可以直接补焊磁珠，不用重新改版。这类板卡的实际应用中，很多设备厂会把它用在小型分选设备的料道信号控制、多工位夹具的动作译码输出场景，相比集成式的PLC模块，单块板卡的成本更低，通道数刚好匹配小型设备的IO需求，不会出现通道冗余浪费的情况。做三维建模时，

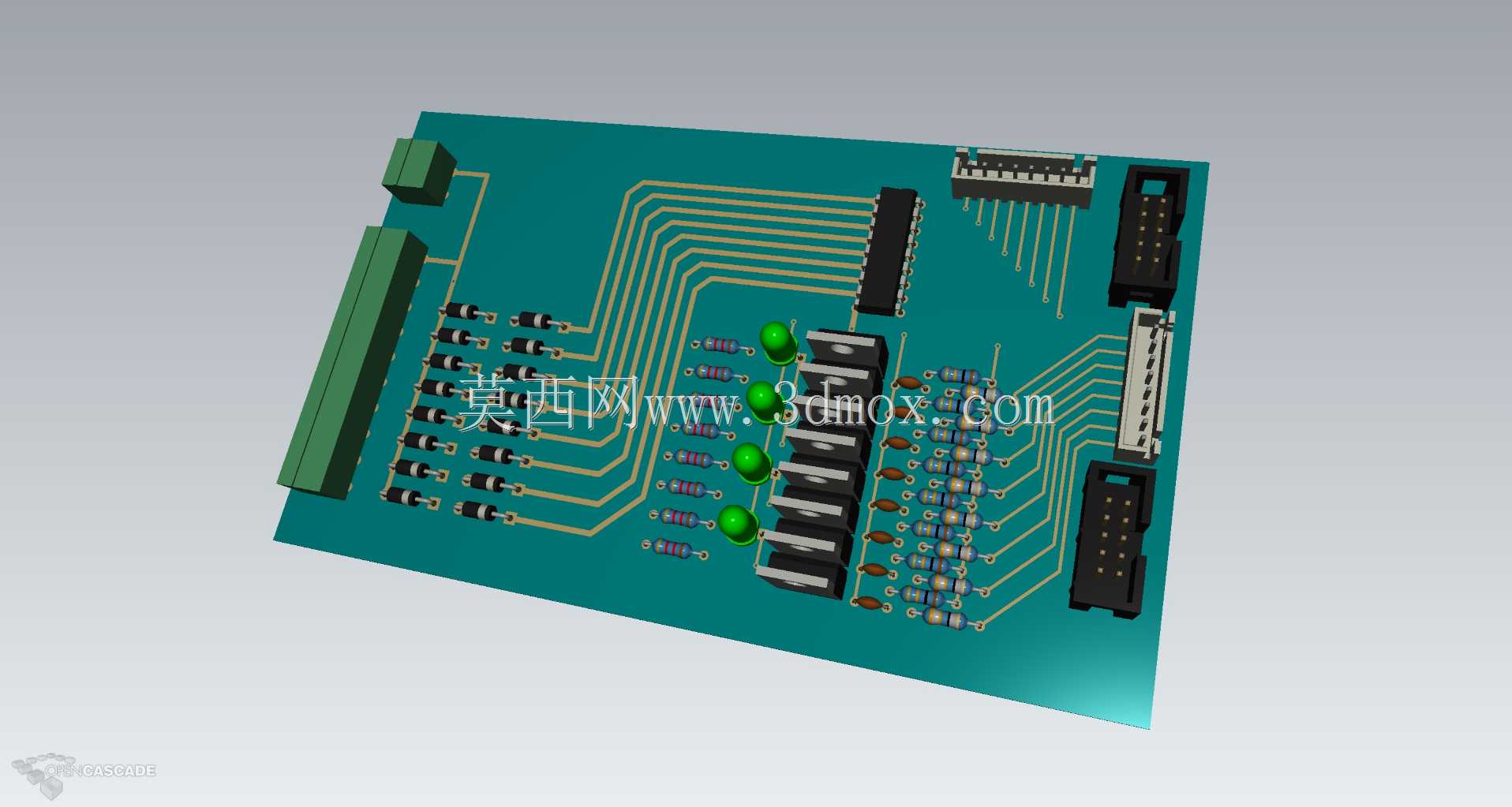

　　所有元件的高度都按照实际量产元件的标称尺寸做了还原，包括接线端子的插拔空间、散热片的高度公差、排针座的插拔预留距离，导入设备整体装配时，能直接校验板卡与周边结构件、线槽的干涉情况，不用等实物打样才发现安装空间不足的问题。板卡的边角做了圆角处理，安装时不会划伤线材绝缘层，所有接插件的朝向都统一朝向板卡外侧，布线时线材可以顺着电控仓的走线槽排布，不用出现硬弯折线材的情况。另外板卡上预留的固定孔位兼容常用的DIN导轨安装卡扣尺寸，不想用铜柱固定的场景，直接卡扣就能卡在标准电气导轨上，适配不同的电控柜安装需求。
