集成式电流检测功能电路板组件结构设计

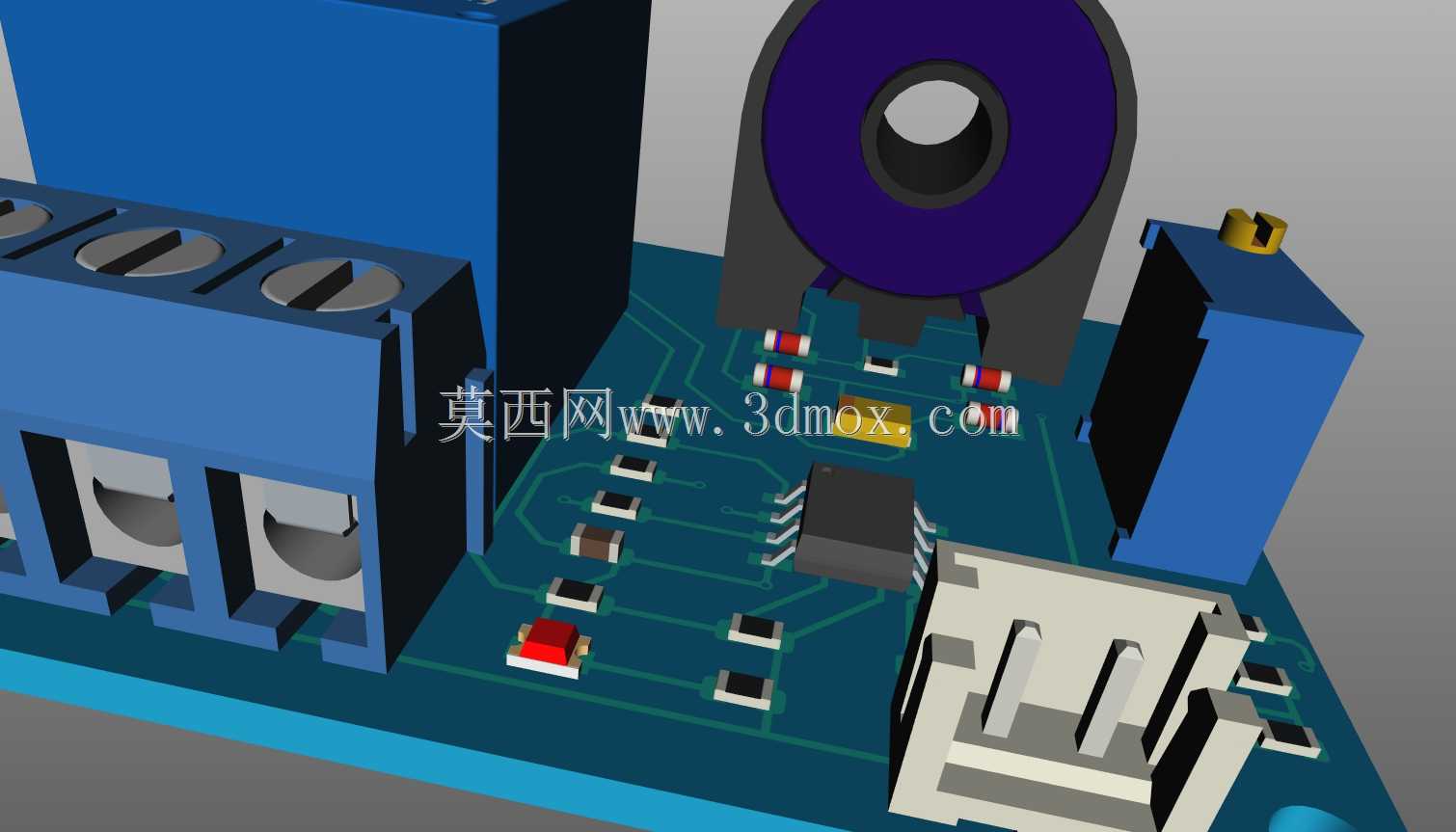

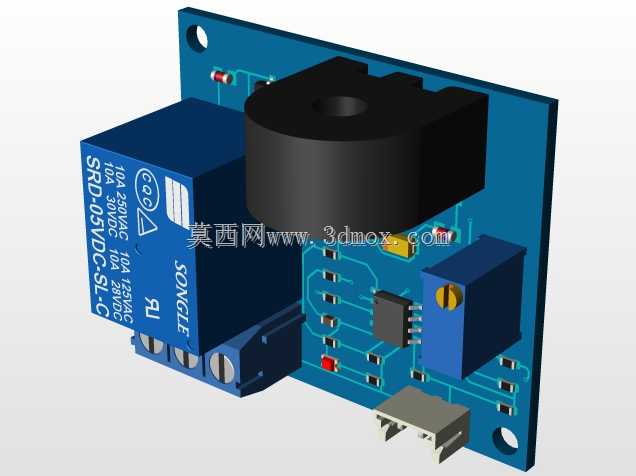

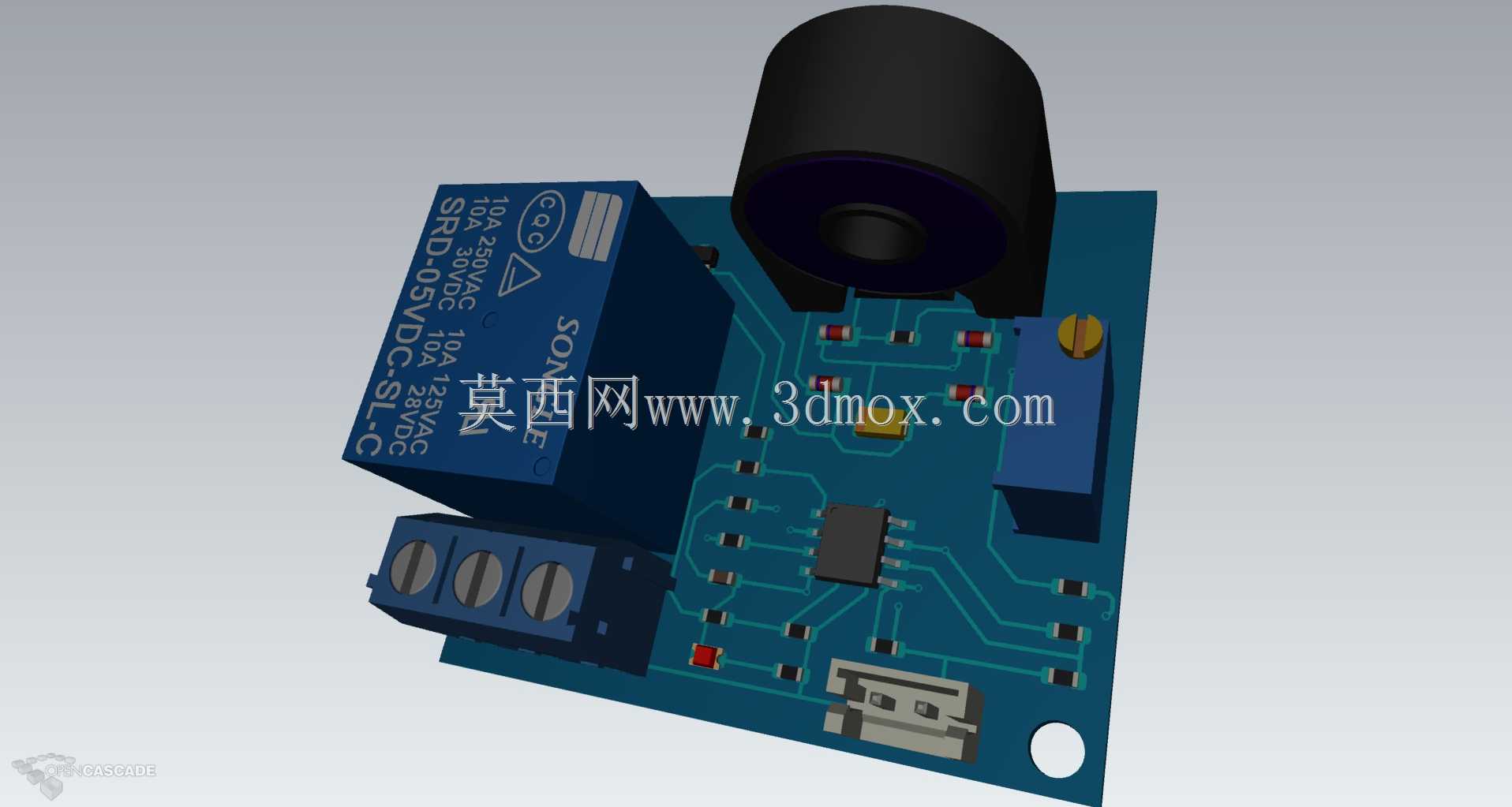

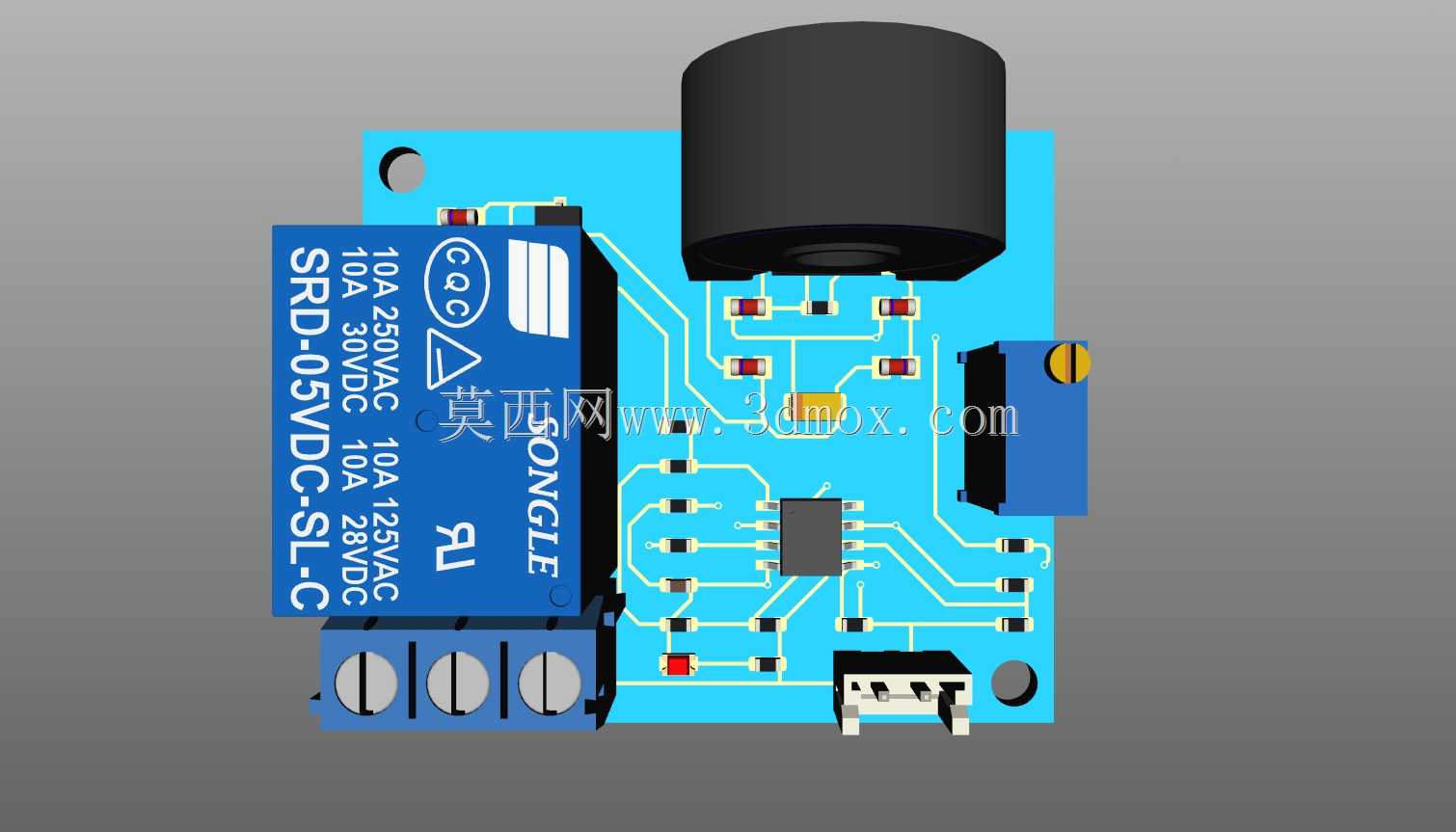

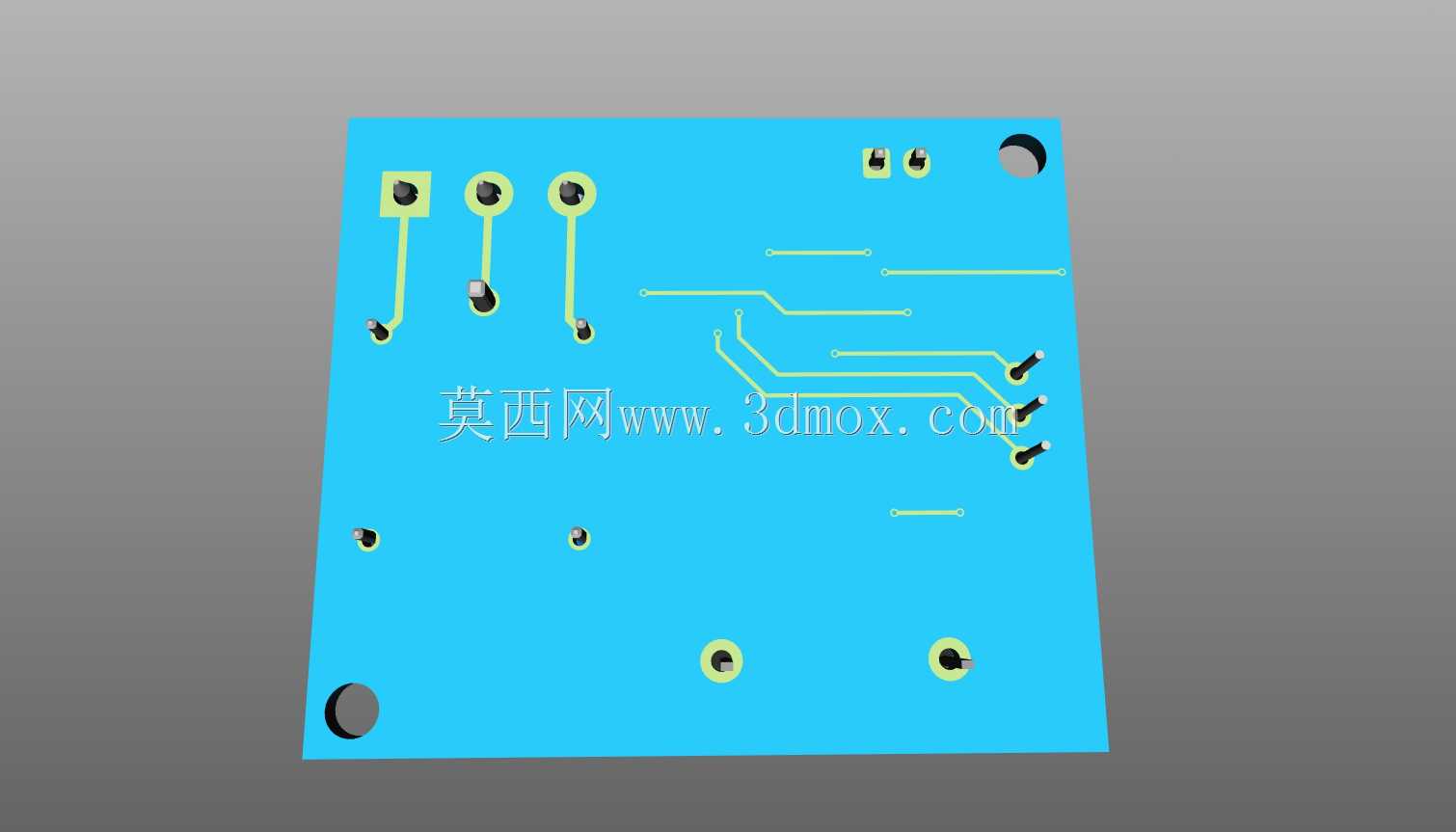

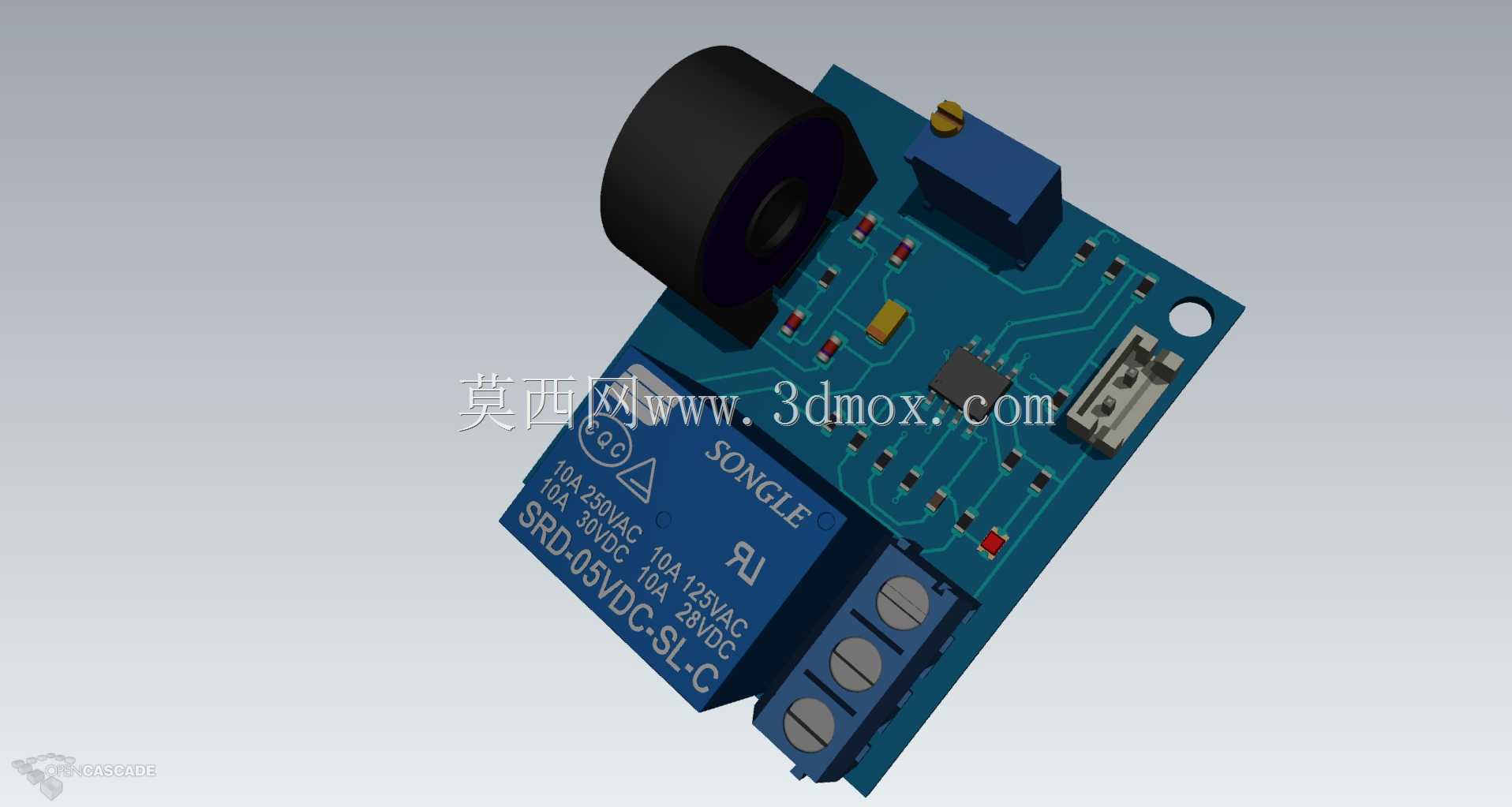

　　在工业配电监测、小型设备电控改造、家用负载电流采集这类场景里，很多时候不需要整套复杂的电力采集柜，只需要一块能直接卡在导轨上、或者通过螺丝固定在电控箱空余位置的小型检测模块，就能完成单路交流电流的采集、阈值触发输出，这也是这款集成式电流检测组件的设计初衷。从结构布局来看，整块PCB采用FR-4环氧玻纤基材，板厚选取常规1.6mm规格，兼顾布线强度与接插件焊接后的抗形变能力，板边预留了直径3.2mm的安装孔，孔位间距适配通用的小型模块安装规范，既可以通过M3螺丝固定在设备内壁的安装柱上，也能搭配标准卡扣适配DIN35导轨安装，不需要额外定制安装支架，能直接嵌入到现有电控系统的空余仓位里。板上核心的电流采集元件采用穿孔式电流互感器，互感器中心的穿孔直径预留了足够的穿线空间，能容纳单股6平方毫米或者多股4平方毫米的被测导线穿过，不需要额外截断主回路导线做接线，安装时只需要把待测相线从互感器中心孔穿过即可，不会破坏原有主回路的接线可靠性，互感器本体通过引脚直接焊接在PCB上，外围做了蓝色塑料绝缘护套包裹，既避免安装时手指误碰引脚造成短路，也能阻挡周边灰尘、金属碎屑落到互感器磁环缝隙里影响采集精度。互感器旁侧布置的蓝色功率继电器，是模块的执行输出部件，继电器引脚与PCB焊接位置做了加宽焊盘处理，能承受继电器动作时的触点电流冲击，继电器顶部印刷了清晰的触点容量标识与引脚定义，现场接线时不需要额外查阅手册就能快速区分常开、常闭触点，

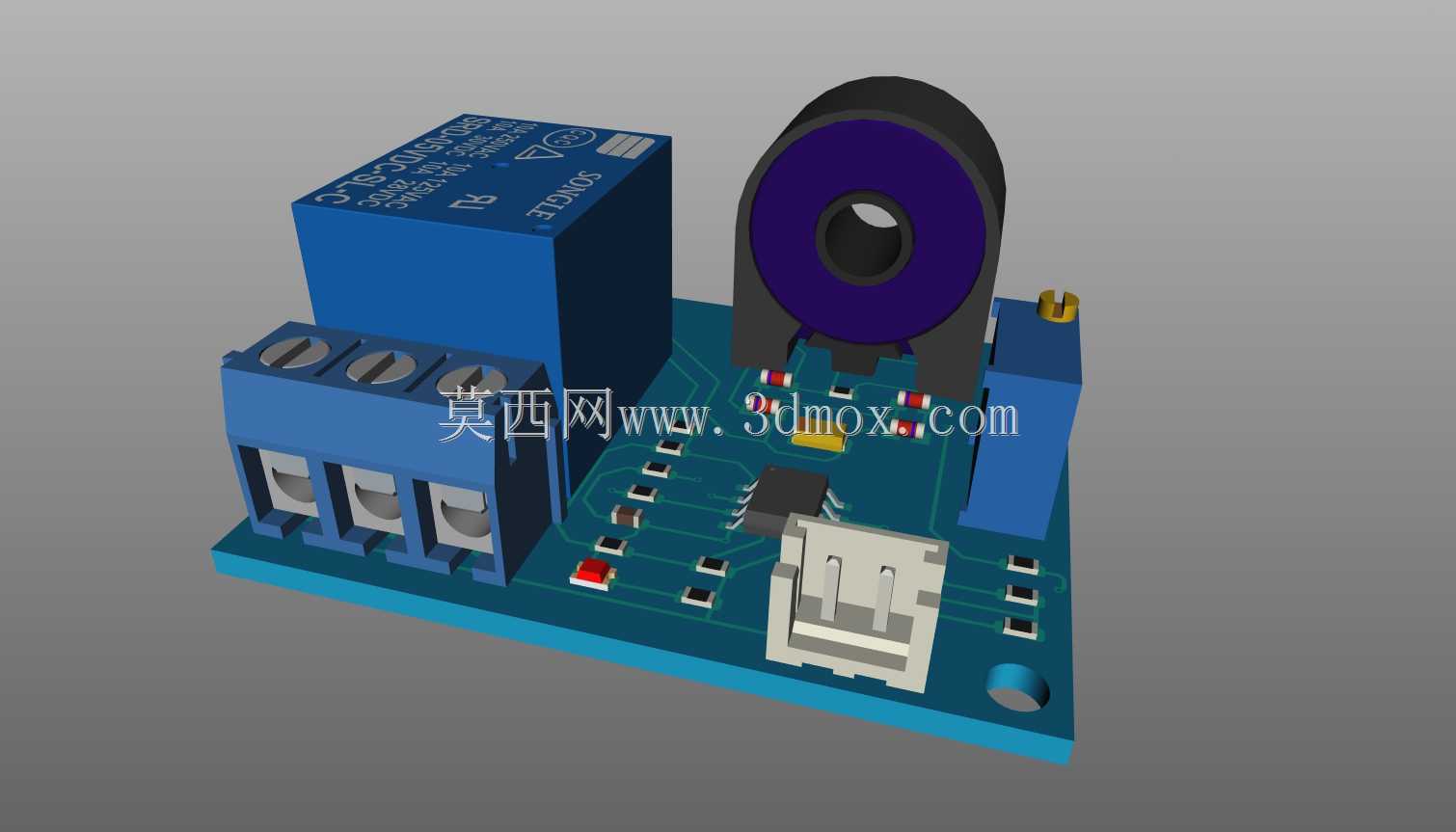

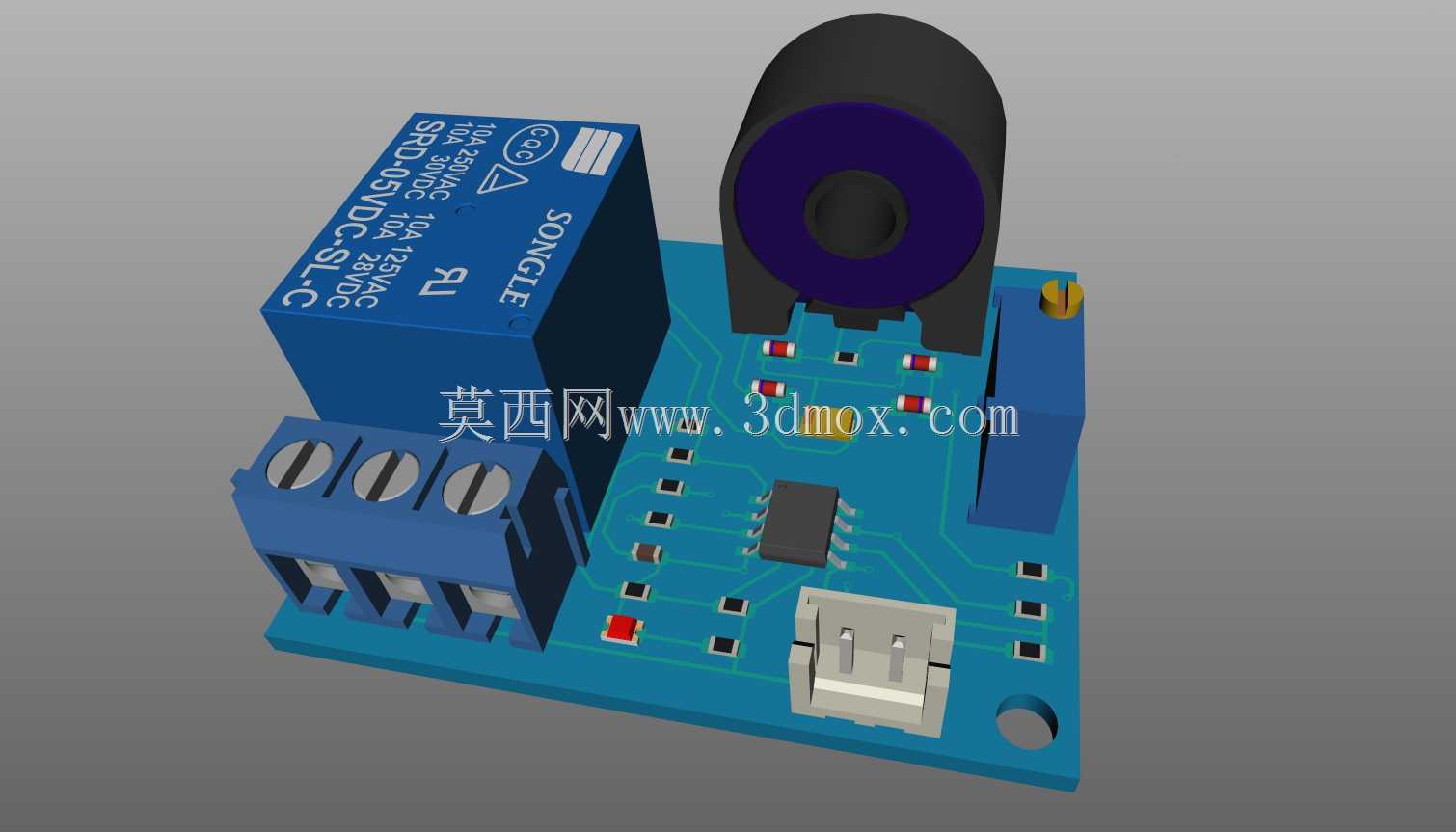

　　继电器与互感器之间预留了2mm以上的电气间隙，满足低压电控设备的安规间距要求，避免大电流回路与信号回路之间出现爬电风险。板载的接线端子分为两类，一侧是大电流间距的螺钉式接线端子，用来连接继电器输出的受控回路，端子的压线框采用铜质镀镍材质，拧紧螺丝后能牢牢压住导线线芯，不会因为设备运行时的振动出现松脱，端子之间的隔栏做了加高处理，防止接线时多余的铜丝露出造成相邻端子短路；另一侧是白色的PH2.0规格接插端子，用来连接外部的信号输出线或者辅助供电线路，接插件带防反插凸台，现场插接时不会出现插反烧坏后续采集设备的问题。PCB上的贴片元件全部采用回流焊工艺排布，电阻、电容、信号处理芯片沿着信号流向依次布置，

　　从互感器输出的微弱电流信号先经过采样电阻转换成电压信号，再经过板上的运算放大器做信号调理，最后一路送到阈值比较电路触发继电器动作，另一路可以通过接插端子输出到外部的采集设备，整个信号回路的走线做了最短路径规划，减少周边电磁干扰对采样精度的影响，板上还预留了多颗状态指示灯的焊位，通电后可以直观显示模块供电状态、继电器动作状态、电流超限状态，现场排查故障时不需要万用表测量就能快速判断模块工作状态。整个模块的外围没有额外的金属外壳，所有高压外露部件都通过蓝色塑料绝缘件做了防护，整体外形尺寸控制在长70mm、宽50mm、最高处35mm的范围内，安装时不会占用过多电控箱内部空间，模块的最高凸起部位是电流互感器的顶部，

　　安装时只需要保证上方预留5mm以上的散热空间即可，不需要预留过大的操作空间，接线完成后即使周边紧贴其他小型低压模块，也不会影响正常的电流采集精度与继电器动作可靠性。在实际选型使用时，这类模块可以直接替换传统的分体式电流互感器加外接继电器的组合方案，不需要用户自行搭建信号调理电路，所有采样、触发、输出功能都集成在单块板上，能大幅减少现场接线的工作量，也降低了自行搭电路出现的接线错误风险，适配的被测电流范围覆盖常见的小型设备负载，从几百毫安的小功率控制回路到二十安以内的动力回路都能稳定检测，当被测电流超过设定阈值时，继电器会直接输出开关信号，可以直接控制接触器分断负载，也可以接报警灯触发电流超限告警，不需要额外配置中间继电器做信号转换。
