杠杆式250巴手动液压供油装置结构

　　在无外接动力源的野外施工、设备应急检修、小型液压机具驱动场景中，手动液压泵是不可或缺的压力流体供给部件，这款额定压力250巴的手动泵，针对小流量高压输出的工况做了针对性结构优化，适配需要稳定高压输出但无持续电力、气源供给的作业场景，比如户外液压螺栓拉伸器供油、小型液压千斤顶驱动、管路试压临时加压、工程机械野外应急维修等场景，都能依靠人力操作输出稳定的高压液压油，不需要额外配置动力单元，整体结构紧凑，便携性强，适合作为移动液压动力源配套在各类应急维修工具包、野外作业设备套件中。

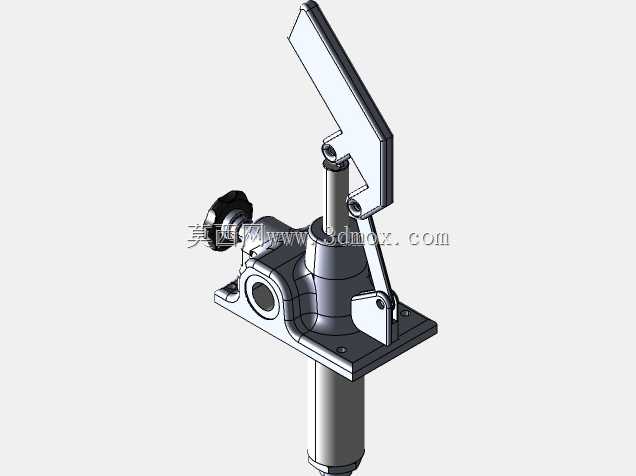

　　从结构设计逻辑来看，这款手动泵采用杠杆式压杆结构，压杆的力臂比例经过反复校核，在额定250巴输出压力下，单人操作的手动力控制在成年人可轻松持续操作的区间，避免力臂过短导致操作费力，也不会因为力臂过长造成整体结构尺寸冗余。泵体的核心增压单元采用柱塞式结构，柱塞与泵腔的配合面做了高精度的公差匹配，保证高压状态下的内泄漏控制在允许范围内，减少操作过程中的无功行程，每一次压杆动作都能输出稳定排量的高压油液。进油口与出油口的接口位置做了统一的安装基准，出油口配置了可调式的溢流旋钮，可在输出压力超过额定值时实现过载保护，也能根据实际作业需求微调最高输出压力，避免压力过高损坏后端配套的液压机具。

　　安装边界方面，泵体底部设计了带安装孔的方形法兰底座，四个安装孔的位置度公差控制在0.1mm以内，可直接通过螺栓固定在设备机架、移动工具车的安装平面上，安装平面的平面度要求不低于Ra3.2，保证安装后泵体不会因为固定面不平产生装配应力，长期使用下不会出现壳体变形导致的柱塞卡滞问题。整体安装占用的平面尺寸控制在极小范围内，垂直方向的高度在压杆收起状态下也不会占用过多空间，适合在空间局促的设备舱、工具柜内集成安装。压杆的活动行程做了物理限位，抬起和压下的极限位置都有刚性挡块限位，避免操作过程中柱塞超出行程范围造成密封件损坏，压杆的握持部位做了贴合人手操作的轮廓设计，长时间操作也不会产生明显的硌手感。

　　从功能特性上看，这款泵适配常规的矿物液压油介质，进油腔内置了粗过滤结构，可避免油液中的杂质进入柱塞配合面造成磨损，延长核心部件的使用寿命。泵体的流道设计尽可能减少了直角转弯结构，降低油液在泵内部的流动阻力，减少手动操作时的阻力反馈。单向阀组采用锥面密封结构，相比钢球密封的结构，密封可靠性更高，在高压保压状态下的压力降更小，适合需要长时间保压的作业场景，比如液压夹紧、液压承重的工况下，不需要频繁补压就能维持稳定的系统压力。各连接部位的密封件都选用耐油橡胶材质，适配常规液压油的工作温度范围，在-20℃到60℃的环境温度下都能保持稳定的密封性能，不会因为低温导致密封件硬化泄漏，也不会因为高温造成密封件过早老化失效。

　　在实际选型配套时，需要注意这款泵的输出流量为单次压杆行程的固定排量，适合小流量高压的作业场景，不适合需要大流量快速充液的工况，通常可作为大流量液压系统的手动补压单元，或者独立作为小型液压机具的动力源。安装时需要保证泵体的储油腔液位在规定范围内，避免吸空造成泵体无法正常建压，首次使用时需要进行排气操作，排净泵腔和流道内的空气，保证输出压力的稳定性。压杆的铰接部位设计了润滑注油点，定期加注润滑脂可减少铰接部位的磨损，长期存放时需要将压杆固定在收起位置，避免压杆长期受外力造成变形，影响操作的顺畅度。
