多接口工业接线盒结构设计

　　在工业现场布线、设备电控回路搭建、生产线信号转接的各类场景里，接线盒是承担线缆分接、回路中转、接点防护的核心基础配件，这款多接口接线盒的结构设计，完全围绕工业现场的实际使用需求展开，没有冗余的装饰性结构，所有几何特征都服务于安装、防护、接线的核心功能。从安装边界来看，这款接线盒的外形尺寸为300x200x150毫米，属于中等容量的分线壳体，既可以容纳多组接线端子排、预留足够的线缆弯折与走线空间，又不会占用过多的安装面位置，适配机柜内部侧壁安装、设备机架旁侧固定、生产线工位旁明装等多种安装场景，安装时可根据现场走线方向选择壳体的固定朝向，单侧集中布置的接线接口，能让所有外部线缆从同一侧接入，避免多方向走线带来的线缆杂乱、

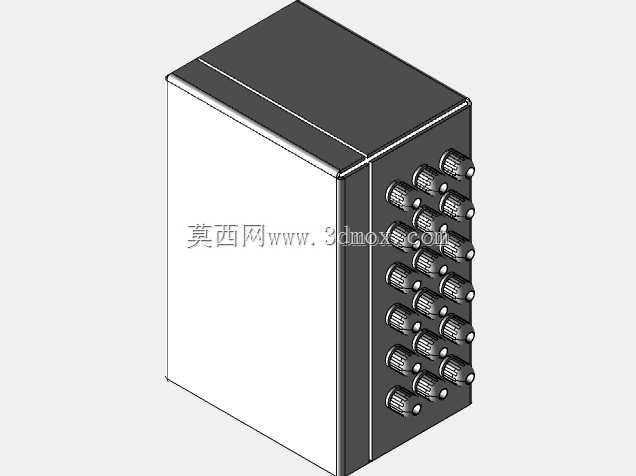

　　防护难度提升的问题。设计思路上，壳体采用长方体封闭式结构，盒体与盒盖的拼接边做了贴合止口设计，装配后可以形成稳定的拼接缝隙，配合密封件就能达到常规工业环境要求的防护等级，阻挡现场的粉尘、切削液飞溅、潮气侵入盒体内部，保护内部的接线接点不会因为外界污染出现接触不良、氧化锈蚀的问题。单侧布置的多组电缆格兰头接口，按行列整齐排布，每个接口对应独立的接线点位，接入外部线缆时可以按回路功能区分接口位置，比如强电动力回路、低压信号回路、接地回路分别占用不同排的接口，避免不同电压等级的线缆在接入时出现混线、信号干扰的问题，每个接口的螺纹结构都采用标准规格，可直接匹配市面上通用的电缆固定头，不需要额外做接口改装，降低现场安装的配件适配成本。

　　实际使用过程中，盒体内部有足够的平整安装面，可以固定不同规格的导轨式接线端子、端子台、小型信号隔离模块，甚至可以容纳小尺寸的中继接线板，满足从简单的线缆分接、到多回路信号中转、再到带简单回路保护的分线需求，盒盖采用可拆卸式设计，日常检修、线路调整时不需要完全拆下整个盒体，只需要打开盒盖就能操作内部的接线点位，大幅降低后期运维的操作难度。从结构强度来看，壳体的壁厚设计兼顾了防护强度与材料成本，日常使用中可以承受常规的外力碰撞、线缆拉扯的作用力，不会因为现场的轻微磕碰出现壳体变形、接口错位的问题，接口位置的壳体做了局部加厚处理，当电缆格兰头拧紧固定时，加厚的结构可以提供足够的支撑力，避免长期使用后接口处出现开裂、密封失效的情况。

　　在设备配套场景中，这款接线盒可以作为单机设备的外接分线单元，将设备内部引出的多组控制线、动力线统一在盒内分接后引出到外部的传感器、执行元件，也可以作为车间分布式布线的中转节点，将主干线缆分接到各个工位的用电设备、检测元件上，统一的接口排布也方便后期做线路标识，每个接口旁的平整盒壁可以粘贴线号标识，运维人员排查线路时可以快速对应接口与回路，不用反复梳理线缆走向。不同于小型的端子接线盒，这款中等尺寸的壳体预留了足够的线缆冗余空间，接入的线缆可以在盒内预留一定长度的余量，后期如果需要调整接线位置、更换端子配件时，不需要重新拉扯外部线缆，直接利用盒内的预留线就能完成操作，减少现场布线的返工量。整体结构没有复杂的异形曲面，加工成型难度低，不管是采用钣金折弯焊接成型，还是采用工程塑料注塑成型，都能快速实现批量生产，壳体的外部棱角做了小圆弧过渡处理，避免安装和运维过程中尖锐棱角划伤操作人员，也能减少应力集中，提升壳体整体的结构抗形变能力。
