液压系统用直动式压力调节减压阀结构

　　在液压传动系统的实际搭建与运维场景中，这类直动式调压减压阀是非常常见的压力控制元件，多数应用在需要将高压主油路压力降低到支路适配压力的工况里，比如机床夹具的夹紧支路、润滑系统供油支路、小型执行元件的驱动回路，都需要这类元件稳定输出低于主系统的工作压力，避免低压支路元件因为承压过高出现密封损坏、动作失准甚至结构破裂的问题。从实际使用的角度看，这类阀的核心功能是依靠进口压力与弹簧力、出口反馈压力的动态平衡，实现出口压力的稳定输出，不管进口侧的压力在额定范围内如何波动，或是出口侧的负载流量出现小幅变化，阀口都能通过开度的自动调整，把出口压力维持在预设的调节区间内，保证下游支路的工作压力始终处于设计允许的范围。

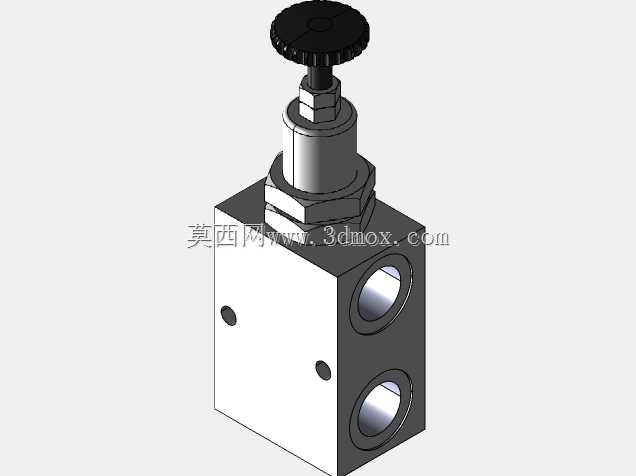

　　从结构设计的思路来看，这款阀采用了顶部手轮调节的结构布局，调节手轮做了滚花防滑处理，操作人员在现场调试的时候不需要额外工具就能完成压力设定的微调，手轮下方的锁紧螺母结构，是为了在压力参数调试完成后锁定调节位置，避免设备运行过程中因为振动、误触导致设定压力出现偏移。阀体部分采用方块式的集成结构，两个主油口布置在阀体的同一侧，采用英制管螺纹连接规格，适配常规的3/4英寸液压管路，这种侧置油口的布局在安装的时候可以直接贴装在阀块表面或是管路支架上，不需要额外预留顶部的操作空间之外的安装余量，对于紧凑型液压站的内部布局非常友好。阀体上的两个小型工艺孔，是加工内部流道的时候预留的工艺封堵位置，在完成流道加工后会用钢球或是螺塞封堵，保证阀体内部的密封性能，不会出现压力油的内泄外漏问题。

　　在安装边界的考量上，这款阀的顶部调节机构突出阀体上表面的高度是固定的，设计安装空间的时候需要预留出手轮操作的最小空间，保证日常调压操作的时候不会被周边的管路、其他阀件干涉；阀体本身的方形结构在做安装固定的时候，可以采用侧面加装安装支架的方式，也可以直接通过管路螺纹的连接力实现固定，需要注意的是两个油口的连接要区分进油与回油、出油的方向，避免接反导致阀的调压功能失效。从内部流道的设计逻辑来看，阀口采用锥面密封的结构形式，相比滑阀结构的减压阀，锥面密封的内泄量更小，压力控制的精度更高，在小流量的工况下也能维持稳定的压力输出，适配每分钟100升以内的流量工况，压力调节范围覆盖50bar到250bar的区间，能够满足多数中低压液压支路的调压需求。

　　在实际选型匹配的时候，需要重点核对阀的额定流量是否匹配支路的最大工作流量，要是支路实际工作流量超过阀的额定通流能力，会导致阀口处的压降过大，出口压力达不到设定值，同时还会因为油液流速过高产生额外的发热与噪声问题。这款阀的弹簧腔设计有泄油通道，直接连通回油管路，保证弹簧腔的压力始终处于回油背压的水平，不会因为背压累积导致调压偏差变大。阀体的材质选用常规的液压阀铸铁材质，具备足够的强度与刚性，在额定压力下不会出现阀体变形导致的阀口卡滞问题，内部的阀芯采用淬火处理的钢材，表面做了磨削加工，粗糙度控制在合理范围内，减少阀芯运动过程中的摩擦阻力，提升压力响应的速度，避免出现压力爬行、调压滞后的问题。

　　在日常的设备维护场景中，这类阀的常见故障点包括调节弹簧疲劳导致的压力漂移、阀芯卡滞导致的压力无法调节、密封件老化导致的外泄漏，在做三维建模的时候，这些易损件的结构都做了独立的零件拆分，方便后续做维护拆解的模拟，也方便在做液压系统BOM清单的时候直接提取对应的零件规格。整个模型的结构完全按照实际产品的装配关系搭建，各个零件之间的配合间隙、装配约束都符合实际的加工装配要求，没有出现结构干涉、装配关系错误的问题，既可以用于液压系统的布局设计演示，也可以作为阀类产品设计的参考结构，帮助设计人员快速理解直动式减压阀的工作原理与结构组成，在做新产品开发或是设备改造的时候直接调用参考，减少重复建模的工作量，提升设计效率。
