3/4英寸接口液压流量控制阀结构

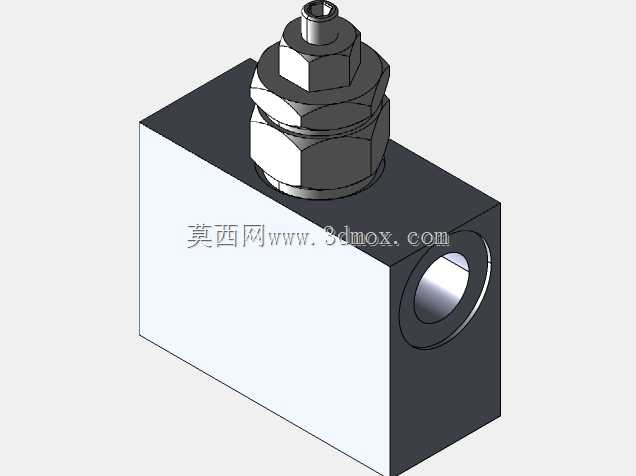

　　在液压系统的回路搭建中，流量控制阀是控制执行元件运动速度的核心元件，这类阀件常被应用在机床液压进给回路、工程机械动作回路、自动化生产线液压工装的调速场景中，通过改变阀口通流面积的大小，调节通过阀口的油液流量，进而控制液压缸的伸缩速度或是液压马达的输出转速，避免执行机构出现速度失稳、冲击爬行等工况问题。这款流量控制阀采用块式集成阀体结构，进出油口采用3/4英寸的标准管螺纹接口，两个接口分别布置在阀体相邻的两个侧面，可直接适配同通径的液压管路连接，也可通过过渡板集成安装在液压阀块上，安装时不需要额外加装复杂的转接件，能有效减少管路连接的泄漏点。阀体部分采用方正的块式结构设计，这种结构一方面便于加工时的装夹定位，铣削、钻孔、

　　攻丝等工序都可以通过平口钳直接装夹完成，加工基准容易统一，能更好保证各孔道的位置精度；另一方面方正的外形也方便在安装空间内进行固定，不管是采用螺栓安装在安装面板上，还是直接集成在阀组中，都能稳定贴合安装面，避免运行过程中因为管路振动出现松动。顶部的调节机构采用多级六角锁紧结构，最上方的小直径接头部分可用于连接调节手柄或是加装锁止装置，中间的六角螺母结构用于调节完成后的位置锁紧，防止设备运行过程中因为振动、油液冲击导致调节位置发生偏移，造成流量参数漂移。在实际的回路设计中，这类阀通常安装在换向阀与执行元件之间的油路上，也可根据回路需求采用进油节流、回油节流或是旁路节流的安装方式，设计时需要预留足够的顶部操作空间，

　　保证调节时扳手或是手柄有足够的活动行程，不会和周边的管路、其他阀件产生干涉。阀体内的节流口采用轴向移动的针式结构，调节时通过顶部的螺杆带动节流针轴向移动，改变节流口的通流截面积，这种结构的节流阀在小流量工况下调节精度较好，流量稳定性受油液黏度变化的影响相对较小，适合在中低压液压系统中使用。设计过程中，阀体的内部流道做了平滑过渡处理，避免油液在阀体内出现直角急转弯造成的压力损失过大，同时也能减少油液流动过程中的紊流、气蚀现象，降低阀件运行时的振动和噪声。安装边界方面，阀体的方形结构在布置时需要注意侧面油口的管路弯曲半径，避免管路接头过度贴近阀体其他侧面，造成安装扳手无法操作的问题，顶部调节机构的伸出高度需要在整体阀组设计时提前核算，

　　保证设备外罩安装后不会遮挡调节部位，方便后期设备调试、维护时的参数调整。在液压系统的日常运维中，这类阀件的锁紧螺母需要在每次调节完成后可靠拧紧，避免长期运行后调节螺杆自行转动，导致执行元件的运行速度偏离设计参数，同时在油液清洁度不达标的系统中，需要在阀的进油侧加装精度匹配的过滤器，防止油液中的金属碎屑、杂质卡滞节流口，造成流量调节失效甚至阀件堵塞的问题。
