法兰安装式单杆液压缸三维结构设计

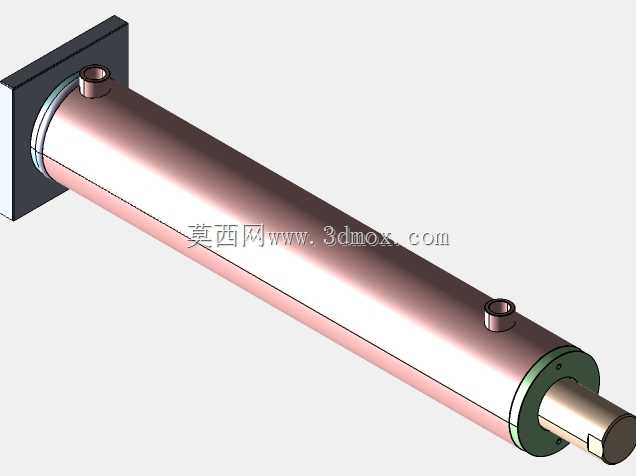

　　在各类液压传动系统中，这类法兰安装的单杆液压缸是应用范围极广的直线执行部件，从冶金产线的工件压紧、工装夹具的夹紧动作，到工程设备里的机构推送、橡塑机械的模腔锁止，但凡需要稳定直线推力输出的工位，都能见到同结构油缸的身影。不同于铰轴安装、脚架安装的油缸形式，这款采用端部方形法兰做安装基准的结构，在安装时可以直接通过法兰上的螺栓孔把缸体固定在设备的立板或者安装座面上，安装面的贴合精度直接决定了油缸运行时的同轴度，设计时特意把法兰安装面和缸筒内孔的同轴度公差控制在0.02mm以内，避免活塞杆伸出时出现别劲、密封件偏磨的问题。从结构参数来看，这款油缸的缸筒内径为100mm，对应的无杆腔作用面积约78.5平方厘米，在135巴的系统工作压力下，

　　无杆腔理论输出推力可以达到105kN左右，足够应对大多数中载工位的推、压、顶紧需求；活塞杆直径设置为55mm，有杆腔的作用面积约54.8平方厘米，回程时的理论拉力约74kN，推拉力的差值可以匹配很多需要工作行程大推力、回程小负载的工况，比如冲压下料的顶料、输送线的工件举升这类场景，回程只需要克服活塞杆自身和连接件的重量，不需要过大的出力，这个杆径配比刚好可以平衡油缸的出力特性和整体重量。行程方面这款油缸最大支持500毫米的直线运动距离，设计时在缸筒内部预留了足够的缓冲行程，在活塞运行到行程两端的位置时，会通过端部的缓冲结构截流油液，降低活塞撞击端盖的冲击力，避免长期运行出现端盖松动、密封件损坏的问题。油口的设置采用了前后分置的布局，无杆腔油口布置在靠近法兰的缸筒端部上方，有杆腔油口布置在靠近导向套的缸筒侧上方，两个油口的通径匹配100mm缸径的流量需求，在常规25L/min的系统供油流量下，活塞杆伸出速度可以达到0.05m/s左右，既不会因为速度过快产生冲击，也能满足大多数工位的动作节拍要求。导向套部分采用了组合密封的结构，内层是防尘圈阻挡外界的铁屑、粉尘进入缸筒，中间是斯特封和O型圈的组合实现活塞杆处的油液密封，外层设置了导向环为活塞杆提供径向支撑，避免活塞杆受侧向力时直接刮蹭缸筒内壁；活塞部分同样采用了格莱圈加导向带的配置，既保证活塞两腔的密封隔离，又能为活塞在缸筒内的往复运动提供稳定的径向支撑，减少运行时的卡滞风险。在建模过程中，

　　所有的密封沟槽尺寸都严格遵循对应的液压密封件安装标准，法兰上的安装螺栓孔位置、油口的螺纹规格也都和常规液压元件的通用参数保持一致，方便设计人员在做设备整体布局时直接调用，不需要再反复核对安装接口尺寸。实际选型应用时，需要注意这类法兰安装的油缸尽量不要承受过大的径向负载，所有的外部负载尽量和活塞杆轴线保持重合，如果工况中确实存在不可避免的侧向力，需要在活塞杆端部加装导向装置，避免活塞杆弯曲、密封件过早磨损。另外在管路连接时，两个油口的管路要预留足够的弯曲半径，避免油缸动作时管路被拉扯出现漏油问题。从结构细节来看，缸筒和端部法兰、导向套的连接采用了螺纹加焊接的组合形式，既保证了连接强度，又能保证缸筒整体的密封性，

　　不会在高压工作时出现渗油、连接松脱的问题；活塞杆表面做了淬火加镀硬铬处理，表面硬度达到HRC55以上，镀层厚度在0.03-0.05mm之间，既可以提高活塞杆表面的耐磨性，又能防止长期暴露在空气中出现锈蚀，延长密封件的使用寿命。很多刚接触液压设计的人员在选型这类油缸时，往往只关注推力和行程参数，忽略了安装形式、油口位置、缓冲配置这些细节，最后安装时才发现油口和设备结构干涉、或者没有缓冲导致运行冲击过大，这款模型在建模时把所有这些细节都做了还原，包括各个部件的倒角、密封件的安装位置、螺栓的沉孔深度都和实际加工的零件保持一致，不管是用来做设备的整体布局装配，还是用来拆解学习油缸的内部结构，都能提供足够的细节参考。在做液压系统匹配时，这款油缸对应的平衡阀、液压锁、换向阀的通径都可以按照100mm缸径的常规参数配置，不需要做特殊的定制，能有效降低设备的设计和采购成本。
