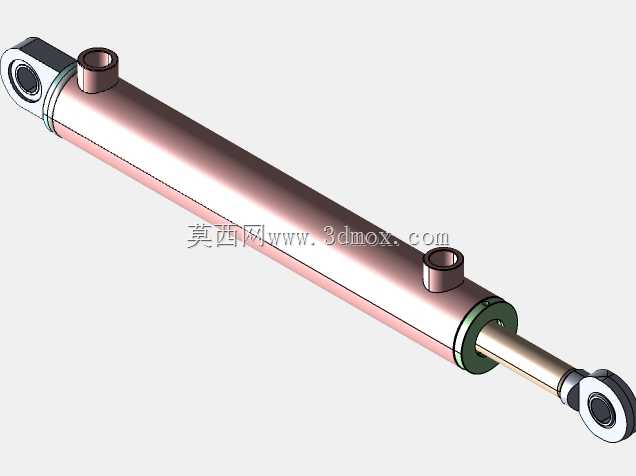

双耳环铰接式液压油缸三维结构

　　在工程机械、农业装备、工业自动化生产线的直线往复驱动场景里，这类双耳环铰接式液压缸是应用极广的液压执行元件，它依靠液压油的压力能转换为活塞杆的直线机械能，不需要额外的机械转换机构，就能直接输出大推力完成推拉动作，相比丝杠、气缸等直线驱动部件，它的单位体积输出推力更大，运行平稳性更强，还能通过液压阀组便捷实现过载保护、速度调节，在重载作业场景里的适配性远高于其他同行程驱动部件。

　　从实际安装适配来看，这款油缸缸筒内径50毫米，匹配的活塞杆直径25毫米，最大可实现600毫米的往复行程，额定工作压力可达210巴，两端采用带关节轴承的耳环铰接结构，这种安装形式的优势在于可以补偿安装过程中产生的微小角度偏差，避免设备运行过程中因机架形变、安装同轴度误差带来的活塞杆侧向力，大幅降低活塞杆拉伤、密封件偏磨的故障概率，很多工程机械的动臂驱动、环卫设备的举升机构、自动化产线的重载推拉工位，都会优先选用这种铰接安装形式的油缸，不需要额外加工高精度的同轴安装基准，现场安装调试的容错率更高。

　　设计这款油缸的三维结构时，首先要考虑的是密封系统的排布，缸筒内壁的粗糙度要控制在合理区间，保证活塞密封、活塞杆密封的使用寿命，活塞部位要搭配导向环、耐磨环，避免活塞在往复运动中直接和缸筒内壁发生金属摩擦，活塞杆表面要做硬化处理，应对户外作业的泥沙、粉尘冲刷，防止活塞杆表面划伤导致密封失效漏油。缸筒上的两个油口分别对应无杆腔和有杆腔，油口的位置要避开安装干涉区域，保证液压管路排布时不会和周边的机架结构、运动部件发生剐蹭，油口的连接螺纹要匹配常规液压管路接头规格，不需要额外定制转接头就能完成现场配管。

　　从结构细节来看，缸盖和缸筒的连接采用螺纹加防松结构，保证高压工况下的连接强度，不会因为反复的压力冲击出现缸盖松动漏油的问题，活塞杆伸出端的防尘圈要选用耐磨损的材质，阻挡外界的粉尘、水分进入油缸内部，避免液压油被污染加速液压系统元件的磨损。两端耳环内的关节轴承要预留足够的摆动角度，适配设备运行过程中驱动点的轨迹变化，比如装载机动臂举升过程中，油缸的安装角度会随动臂摆动持续变化，铰接结构的关节轴承就能顺畅跟随角度变化，不会出现卡滞问题。

　　在设备选型匹配时，首先要核算驱动负载所需的推力，结合系统工作压力确认缸径是否满足推力要求，再根据机构的运动行程确认油缸的最大行程，要注意预留一定的行程余量，避免机构运行到极限位置时活塞直接撞击缸盖，造成结构损坏。安装尺寸方面，要确认两端耳环的销轴直径、耳环中心距的最小和最大尺寸，保证和设备上的安装支座匹配，不会出现销轴装不上、极限位置干涉的问题。日常维护中，这类油缸要定期检查活塞杆表面的损伤情况，及时清理附着的泥沙，定期更换液压油和密封件，就能大幅延长使用寿命，相比其他结构形式的驱动部件，它的维护成本更低，故障排查也更便捷，出现推力不足、漏油问题时，只需要检查密封件、油口压力就能快速定位故障点。

　　很多做非标设备设计的工程师，在做重载直线驱动机构选型时，会优先参考这类成熟结构的三维模型，因为它的密封结构、安装尺寸、零件强度都经过了大量实际工况验证，不需要从零开始做结构强度校核，只需要根据自己的设备负载、行程需求微调尺寸参数，就能快速完成设计，大幅缩短研发周期，避免因为结构设计经验不足导致的油缸漏油、推力不足、卡滞等问题。
