双耳环铰接式工程液压油缸结构

　　在工程机械、重型装备、工业自动化生产线的液压传动回路里，这类双耳环铰接式油缸是把液压能转化为直线往复机械能的核心执行部件，区别于法兰安装、脚座安装的刚性固定油缸，两端铰接的结构能适配安装座存在小幅角度偏转的工况，避免杆体受侧向弯矩导致密封件偏磨、杆体拉伤的常见故障。从实际应用场景来看，这类参数规格的油缸常出现在小型挖掘机斗杆驱动、装载机铲斗翻转、环卫压缩设备推料机构、自动化仓储堆垛机的货叉举升、木工机械压料辊压紧、机床夹具的工件夹紧回路里，相比电动推杆，它的输出力密度更高，抗冲击负载能力更强，在存在瞬时重载、频繁换向的工况下使用寿命更稳定。

　　从结构设计逻辑来看，这款油缸采用单杆双作用结构，无杆腔进油时输出推力驱动工作部件伸出，有杆腔进油时带动杆体回缩，两端的铰接耳环内预留了关节轴承安装位，安装时可以补偿安装面的同轴度误差，也能适配工作过程中执行端的轨迹摆动需求。缸筒外壁预留的两个油口分别对应有杆腔与无杆腔的油路接口，油口位置靠近两端端盖，能最大程度缩短内部流道，减少压力损失，同时油口采用标准内螺纹连接，方便和现场的液压硬管、软管总成对接，不需要额外做转接接头。缸体表面做了硬质氧化处理，在户外多尘、潮湿的工况下能避免缸筒锈蚀，也能减少外部磕碰带来的表面损伤。

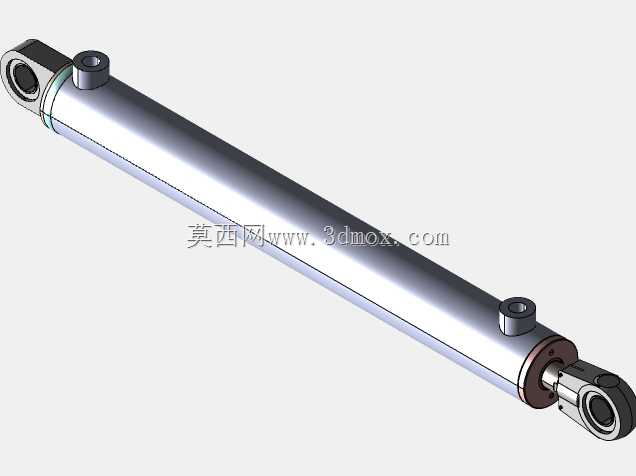

　　从尺寸与安装边界来看，这款油缸内径60毫米，活塞杆直径30毫米，最大行程580毫米，额定工作压力210巴，选型时首先要核算安装距，即油缸完全回缩时两端铰接孔的中心距，要保证机构处于最小极限位置时，油缸不会出现顶死情况，同时完全伸出时，要预留至少10毫米的安全行程余量，避免活塞直接撞击前端盖造成结构损坏。铰接孔的尺寸要和配套的连接销轴匹配，销轴的配合公差建议选H8/f7，既保证铰接转动灵活，又不会因为间隙过大带来工作时的冲击异响。活塞杆表面做了镀硬铬抛光处理，粗糙度控制在Ra0.4以下，能减少和导向套、密封件之间的摩擦阻力，也能避免外部杂质刮伤密封导致内泄、外泄故障。

　　设计这类油缸的三维模型时，要重点关注几个容易出问题的细节：一是活塞和缸筒的配合间隙，间隙过大会增大内泄量，间隙过小会在油温升高、缸筒热胀时出现卡滞；二是导向套的长度要足够，长径比不小于0.3，能给活塞杆提供足够的支撑，避免杆体伸出过长时出现挠度变形，导致密封偏磨；三是密封沟槽的尺寸公差要严格对应所选密封件的样本要求，包括沟槽宽度、深度、倒角，都要避免锐边割伤密封件，同时在端盖位置预留防尘圈安装位，阻止外部粉尘、泥沙进入缸体内部污染液压油。另外，缸筒和端盖的连接采用螺纹加防松螺钉的结构，相比卡键式连接，结构更紧凑，径向尺寸更小，适合安装空间受限的场合，同时防松螺钉能避免设备长期振动下螺纹连接松脱。

　　在实际选型匹配时，不能只看推力参数，还要结合工况的运动速度调整进出油口的通径，速度较快的工况要选大通径油口，减少流道阻力带来的爬行、抖动问题；如果是负载存在瞬时冲击的工况，还要在油缸两腔加装过载溢流阀，避免压力峰值超过密封件和缸体的承压极限。日常维护时，要定期检查活塞杆表面是否有拉伤、镀铬层脱落的情况，及时清理活塞杆表面附着的泥沙、焊渣等硬物，同时观察油口、端盖位置是否有渗漏，一旦出现渗漏要及时更换密封件，避免液压油泄漏导致系统压力不足，也避免外泄的液压油污染现场作业环境。
