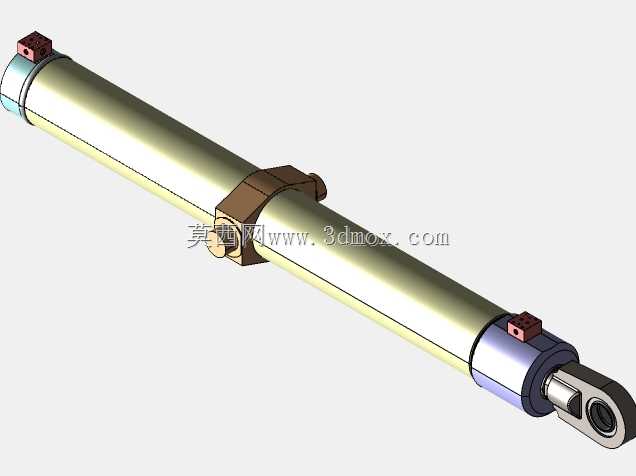

带中间铰轴耳环式重载液压油缸结构

　　在重型冶金设备、大型工程机械、港口起重装备、重型压力加工设备的液压传动系统中，这类带中间铰轴安装位、杆端耳环连接结构的双作用液压缸，是将液压能转换为直线往复机械能的核心执行部件，区别于法兰安装、脚座安装的油缸结构，中间铰轴的安装形式允许缸体在工作过程中随负载的摆动产生小角度偏转，能很好适配工程机械臂架变幅、压力机滑块驱动、冶金设备炉门启闭这类存在安装座与负载端相对角度变化的工况，避免杆端承受过大径向偏载导致密封件过早磨损、活塞杆拉伤的问题。从结构设计逻辑来看，这款油缸采用双作用单活塞杆的结构形式，无杆腔进油时可输出大推力完成重载推进行程，有杆腔进油时可带动活塞杆回缩完成复位动作，两端油口均设置在缸筒两端的端盖位置，采用侧向油口布局，

　　能避免管路随缸体摆动时出现过度弯折，适配高压胶管的安装走线需求。缸筒外壁的中间铰轴支座采用分体抱箍式结构，通过螺栓抱紧固定在缸筒外壁的定位轴肩上，这种设计相比铰轴与缸筒一体焊接的结构，更方便根据不同设备的安装间距调整铰轴的轴向位置，降低安装适配的加工精度要求，同时在铰轴衬套磨损后可单独更换支座组件，减少后期维护成本。杆端采用整体式耳环连接结构，耳环内预留了关节轴承的安装位，可配套自润滑关节轴承使用，进一步补偿安装过程中的同轴度误差，抵消负载传递到活塞杆的径向力，保护活塞杆表面的镀铬层不被偏载刮伤，延长密封件的使用寿命。从尺寸边界来看，这款油缸的缸体内孔规格适配大流量液压系统的供油需求，杆径设计兼顾了推力与回缩速度的匹配，

　　长行程参数可满足大型设备大位移直线驱动的需求，额定工作压力匹配常规高压液压系统的压力等级，可在重载工况下长期稳定工作。在三维建模过程中，这类油缸的建模需要重点关注几个关键配合尺寸：首先是中间铰轴的轴径与安装座轴承孔的配合公差，需选用间隙配合保证缸体摆动顺畅，同时控制配合间隙避免工作过程中出现过大冲击；其次是活塞杆与导向套的配合公差，需兼顾密封件的压缩量与活塞杆的滑动阻力，导向套长度需满足长行程工况下的导向需求，避免活塞杆伸出过长时出现挠曲变形；另外缸筒两端端盖与缸筒的连接采用螺纹加止口的定位形式，止口的同轴度公差需严格控制，保证活塞在缸筒内运动时无卡滞，密封件的沟槽尺寸需符合对应密封件的标准安装尺寸，避免出现密封失效导致的内泄、

　　外泄问题。在实际选型应用中，这类油缸通常需要搭配平衡阀、液压锁使用，在起重变幅、重载举升工况下可防止负载失速下落，保证作业安全；缸体表面的防护处理需适配户外或工业车间的使用环境，避免锈蚀影响外观与配合精度，活塞杆表面的镀铬层厚度与硬度需满足长期往复滑动的耐磨需求，油口连接螺纹需符合标准液压管接头的连接规范，方便现场管路的装配连接。
