液压油缸配套铰接式耳轴结构设计

　　在液压执行机构的配套安装体系里，耳轴是承担载荷传递、摆动自由度约束的核心连接件，这类结构最常出现在需要绕固定轴做往复摆动的油缸安装场景中，比如工程机械的动臂驱动油缸、冶金设备的炉门启闭油缸、环卫车辆的举升机构油缸，都需要依靠耳轴来实现缸体与安装基座的铰接，既能够承受油缸工作时产生的径向、轴向复合载荷，又能预留出摆动所需的转动间隙，避免缸体在伸缩过程中出现卡滞、附加弯矩过大导致的杆端密封磨损问题。

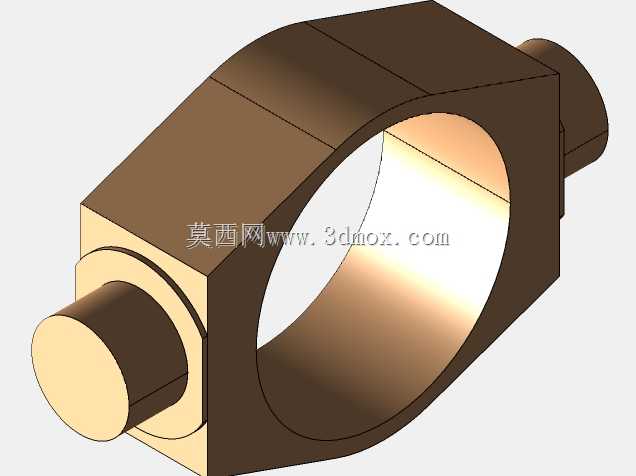

　　从结构设计逻辑来看，这款耳轴采用了分体式抱箍加双侧轴头的构型，中间的环形通孔是用来套装在油缸缸筒的指定位置，抱箍的剖分面设计在轴头的水平中心线上，装配时可以先将下半部分卡在缸筒的定位环槽内，再扣合上半部分，通过螺栓完成锁紧，这种设计相比焊接式耳轴，不需要在缸筒表面做堆焊加工，不会破坏缸筒的金相组织，也能根据安装需求灵活调整耳轴在缸筒上的轴向位置，适配不同安装距的设备机架。双侧伸出的轴头是核心的承载部位，轴头的直径尺寸需要匹配安装基座上的轴承座内孔，轴头的伸出长度要考虑轴承的宽度、端盖的安装厚度以及锁紧螺母的预留空间，避免装配后出现轴向窜动，同时轴头与环形主体的过渡位置做了大圆角处理，用来降低应力集中系数，因为油缸在带载启动、瞬时换向的时候，这个位置会承受峰值冲击载荷，圆角过渡能有效避免长期交变载荷下出现疲劳裂纹。

　　在实际安装边界的考量上，耳轴的环形内孔与缸筒的配合公差一般选H7/k6的过渡配合，既能够保证装配后两者的同轴度，防止抱箍锁紧后出现偏心导致轴头与轴承别劲，又不会因为过盈量太大造成装配困难。轴头与安装座内的滑动轴承或者滚动轴承的配合则选用H8/f7的间隙配合，预留出足够的转动间隙，同时要考虑工作环境的温度变化带来的热胀量，比如在冶金车间的高温环境下，轴头的温升会比安装基座高20到30摄氏度，间隙量需要覆盖热膨胀带来的尺寸增量，避免高温下出现抱轴故障。耳轴的整体外形宽度要小于安装基座上两个轴承座的内侧间距，装配时两侧轴头同步穿入轴承孔后，需要在轴头端部加装防尘密封圈，阻挡外界的粉尘、切削液、锈蚀颗粒进入轴承摩擦副，延长铰接部位的维护周期。

　　从功能特性上来说，这款耳轴的抱箍锁紧面设计了防滑齿纹，当螺栓达到规定锁紧力矩后，齿纹会嵌入缸筒表面的浅槽内，能够承受油缸工作时产生的周向扭矩，避免油缸在摆动过程中耳轴与缸筒出现相对转动，导致进出油管路被拉扯损坏。轴头的端面设计了中心螺纹孔，用来安装润滑脂注油嘴，润滑油道从中心孔直通轴头的配合表面，在设备日常维护时可以直接通过注油嘴向铰接摩擦面加注润滑脂，不需要拆解铰接结构，大幅降低维护工作量。环形主体的外侧做了平面铣削加工，这两个平行平面是用来作为安装时的定位基准，装配时可以通过百分表打表找正两个平面的平行度，保证双侧轴头的同轴度误差控制在0.02mm以内，避免两侧轴头不同轴导致轴承偏磨、转动阻力过大的问题。

　　在不同的应用场景下，这类耳轴的材质选择也有区分，常规的工业设备场景下选用45号钢调质处理，硬度达到HB220-250就能满足承载需求，轴头表面做高频淬火处理，淬火层深度1.5-2mm，硬度达到HRC45-50，提升轴头表面的耐磨性能；如果是应用在海洋装备、化工腐蚀环境下的设备，则会选用304不锈钢材质，表面做钝化处理，抵御腐蚀介质的侵蚀；如果是重型工程机械的大吨位油缸，耳轴则会选用40Cr合金钢锻造加工，经过调质、表面淬火处理后，承载能力比45号钢提升40%以上，能够承受数百千牛的峰值冲击载荷。设计过程中还需要做有限元强度校核，在额定载荷的1.5倍工况下，耳轴的最大等效应力要低于材料的屈服强度，安全系数不低于2.5，同时要核算铰接部位的接触应力，避免接触应力超过轴承材料的许用值，导致轴承过早出现压痕、点蚀失效。
