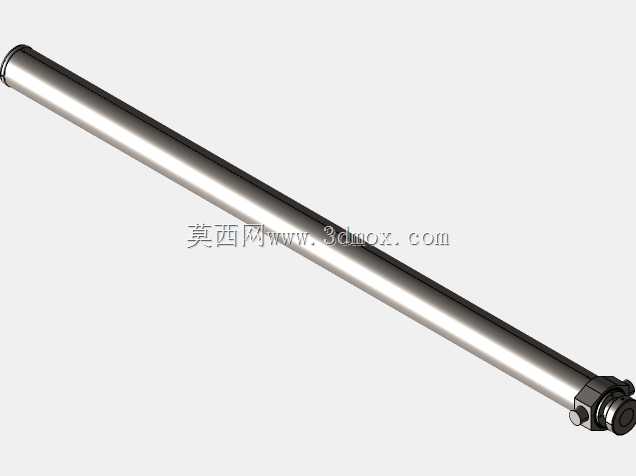

长行程高压重载液压缸三维结构

　　在重型冶金轧制生产线的轧辊压下工位、大型工程起重设备的变幅驱动回路、港口散料装卸机械的俯仰机构中，这类长行程高压液压缸是承担直线重载驱动的核心执行部件，区别于短行程低压油缸，其设计逻辑完全围绕长行程下的杆体稳定性、高压工况的密封可靠性、连续往复动作的耐久性展开。从结构设计维度看，该油缸采用单杆活塞式对称布局，缸筒选用高精度冷拔无缝钢管加工，内孔经珩磨处理达到H8级精度与Ra0.2以下的表面粗糙度，既可以减少活塞密封件的往复磨损，也能将内泄漏量控制在行业标准允许的极低区间，避免高压工况下的容积效率损失。活塞杆表面采用中频淬火后镀硬铬处理，镀层厚度控制在0.03-0.05mm区间，硬度达到HRC60以上，可抵御户外工况下的粉尘冲刷、

　　轻微磕碰与腐蚀介质侵蚀，长行程工况下杆体的直线度公差严格控制在每米0.1mm以内，避免全伸出行程下出现杆体挠曲变形，导致密封偏磨、导向套异常受力的问题。导向套作为活塞杆往复运动的核心支撑部件，采用复合耐磨材质镶嵌结构，内置两道导向环+一道唇形主密封+一道防尘圈的组合密封方案，主密封选用带预紧弹簧的聚氨酯材质，可在250巴的连续工作压力下保持密封面的恒定贴合压力，不会因为压力波动、油温变化出现密封失效，外侧的防尘圈可刮除活塞杆表面附着的粉尘、铁屑与水渍，避免杂质被带入缸筒内部划伤密封件与缸筒内壁。缸筒两端的端盖连接采用内六角螺栓+O型圈端面密封结构，相比螺纹连接的端盖，这种结构在高压工况下的抗变形能力更强，拆装维护也更为便捷，

　　无杆腔端的油口布置在端盖偏心位置，可避免活塞运行到行程末端时直接封堵油口，造成缓冲失效与压力冲击，有杆腔端的油口布置在导向套侧方，外接液压管路时不会与活塞杆的运动路径产生干涉。从安装适配性来看，该油缸缸底采用铰接式耳环安装结构，耳环内孔镶嵌自润滑关节轴承，可补偿安装过程中的微小角度偏差，抵消设备运行过程中机架形变带来的附加径向力，避免杆体承受额外弯矩导致弯曲变形。活塞与活塞杆的连接采用卡键+锁紧螺母的防松结构，相比螺纹直连结构，这种连接方式在高压往复冲击工况下不会出现活塞松动脱落的问题，活塞上的支撑环采用填充聚四氟乙烯材质，摩擦系数低且承载能力强，可承受活塞往复运动时的径向载荷，避免活塞与缸筒内壁直接接触出现拉缸故障。

　　在实际选型应用中，这类油缸通常匹配比例换向阀或电液换向阀控制，配合平衡阀、液压锁实现任意位置的可靠锁止，防止负载自重导致的活塞杆自行滑移，在长行程垂直安装的工况下，还会在缸筒内部设置末端缓冲结构，当活塞运行到距离端盖15-20mm位置时，缓冲柱塞插入端盖的缓冲腔，通过节流孔缓慢排出腔内油液，实现平滑减速，避免活塞刚性撞击端盖产生噪音与结构损伤。从建模细节来看，该三维结构完整还原了所有装配关系，包括密封件的安装槽尺寸、关节轴承的配合公差、油口的连接螺纹规格、螺栓的分布圆直径，可直接用于液压系统的管路布局干涉检查、设备机架的安装接口匹配设计、维修拆装过程的模拟演示，结构设计中充分考虑了加工工艺性，缸筒的外圆台阶、活塞杆的轴肩尺寸都符合通用机加工的工艺要求，没有出现无法加工的异形结构，所有标准件都采用通用规格，便于后期维护时的备件采购更换。
