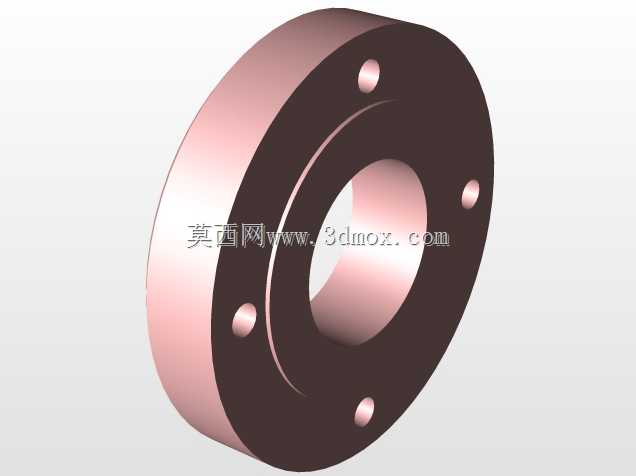

带安装孔位的法兰轮缘结构设计

　　在流体输送管路、传动机构连接、压力容器端盖密封等场景中，这类带均布安装孔的盘状轮缘法兰是应用频次极高的基础连接件，很多刚入行的结构设计人员容易忽略这类零件的细节设计，往往只画个大致外形就出图，实际装配时才会发现各种干涉、密封失效的问题。从实际工程应用来看，这类零件的核心作用是实现两个同轴部件的刚性连接，同时兼顾端面密封的压紧需求，不管是液压系统的管路对接，还是减速机输出轴的端盖固定，亦或是真空设备的腔体封口，都能见到这类结构的身影。设计这类零件时，首先要明确安装边界的约束条件：中心通孔的尺寸需要完全匹配对接轴或者管路的通径，不能出现通径缩径影响介质输送或者轴件穿装的问题，中心孔的公差要根据配合需求选择，间隙配合时公差带可适当放宽，

　　过渡配合时则要严格控制孔的圆柱度，避免装配后出现卡滞。端面的密封槽设计是很多新手容易遗漏的点，若用于压力管路连接，需要在法兰贴合面加工对应规格的密封圈槽，槽的深度、宽度要匹配所选O型圈的线径，保证压紧后密封圈的压缩量在合理区间，压缩量过小会出现密封泄漏，压缩量过大则会加速密封圈老化失效，缩短维护周期。周向均布的安装孔位置度是设计的核心管控项，孔的数量、分布圆直径需要和对接端的法兰孔位完全匹配，设计时要注意孔的直径要比所用连接螺栓的公称直径大1到2毫米，用来补偿装配时的位置误差，避免螺栓穿装困难；同时孔位的分布要避开应力集中区域，对于承受交变载荷的工况，还要在孔位周边做适当的倒角处理，减少应力集中导致的法兰开裂风险。从外形结构来看，

　　这类轮缘法兰的厚度需要根据额定承压能力计算确定，低压工况下厚度可适当减小，高压工况下除了增加法兰本体厚度，还要适当加大安装孔的分布圆直径，让螺栓压紧力的作用范围更均匀，避免法兰端面变形导致密封失效。法兰的外圆尺寸不需要做的过大，在保证安装孔边距满足强度要求的前提下，尽可能控制外圆直径，既能减少材料浪费，也能降低安装时的空间占用，很多设备内部安装空间局促，外轮廓尺寸过大很容易和周边零部件出现干涉。实际建模过程中，要优先用旋转特征做出法兰的基体轮廓，再用阵列特征完成周向安装孔的加工，这样能保证孔位的均布精度，避免逐个打孔出现的位置偏差；对于需要做表面处理的工况，还要在建模时预留镀层或者涂层的厚度余量，避免处理后实际尺寸超出公差范围。

　　另外还要考虑装配工艺性，法兰的两个端面要保证平行度要求，尤其是和密封件、对接件贴合的端面，表面粗糙度要控制在合理范围，过于粗糙会导致密封面泄漏，过于光滑则会增加加工成本，常规水压、油压工况下，密封面粗糙度达到Ra3.2即可满足使用需求。在传动系统中应用这类轮缘结构时，还要考虑动平衡的问题，尤其是高速旋转的轴端法兰，孔位、倒角的分布要完全对称，避免高速运转时出现偏心振动，影响整套设备的运行稳定性。很多现场维修人员反馈，部分外购的法兰件经常出现孔位对不上、端面不平的问题，本质就是设计时没有严格管控形位公差，建模阶段随意标注尺寸导致的，所以在三维建模阶段就要把所有装配约束、公差要求考虑进去，把后续加工、装配、维护环节可能出现的问题提前规避，才能让这个基础零件发挥应有的连接、密封作用。
