拖车架底盘承载结构三维设计

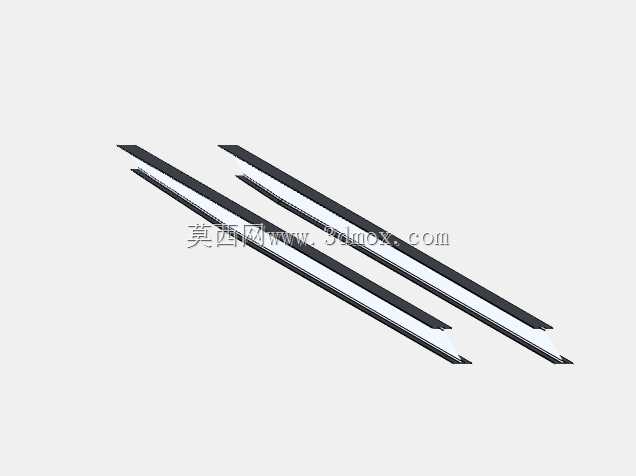

　　做了快十年的专用设备结构设计，经手的拖挂类承载结构少说也有几十套，这次的拖车底盘车架结构，是针对厂区内短驳转运、小型设备拖移场景做的轻量化承载设计，没有做多余的包覆结构，核心就是两根平行布置的主纵梁作为核心承载基体，所有受力路径都围绕这两根纵梁做传导设计。先从实际使用场景说，这类车架主要适配厂区内1吨级以内的工装、料箱、小型加工件的短距离拖移，也可适配户外非铺装路面的轻型设备转运，不需要匹配复杂的悬挂减震结构，靠纵梁自身的型材刚性就能抵消常规路面的颠簸冲击，日常使用时搭配通用的拖挂连接头就能和牵引车、叉车等动力设备对接，不需要额外做连接位的改装。设计的时候最先敲定的是纵梁的截面选型，没有用常规的矩形管，而是选了带折边的槽型截面型材，

　　一方面是同等截面重量下槽型梁的抗扭抗弯截面模量更高，另一方面槽型的内侧空间可以后期走制动管线、线束，不需要额外在梁体上焊接走线支架，减少焊接变形对梁体直线度的影响。两根纵梁的平行度公差在建模的时候就控制在每米0.5毫米以内，避免后期安装行走轮组的时候出现轮组偏磨、行驶跑偏的问题，纵梁的两端都做了45度的切角收边，不是为了好看，是实际使用中过坑洼路面的时候，突出的梁端容易剐蹭地面，切角之后能提升接近角和离去角，减少非铺装路面的通过阻碍。安装边界这块，纵梁上预留的安装孔位都是按通用模数做的间距排布，横向连接横梁的安装孔间距统一为400毫米，后期如果需要加长或者缩短车架，只需要调整中间横梁的数量，不需要重新在纵梁上打孔，

　　适配不同长度的载物平台安装需求；纵梁下平面的轮组安装位预留了标准的连接法兰孔位，适配市面上常见的5寸、6寸重型脚轮，也可以根据使用需求更换充气轮胎轮组，不需要额外做转接板。很多新手做这类车架设计的时候，容易把纵梁做的过厚，导致整车自重过大，反而降低了有效承载能力，这次设计的时候通过有限元受力模拟，在纵梁的受力集中区域——也就是拖挂连接位、轮组支撑位做了局部的加强贴片，没有整根梁都用厚型材，在保证额定承载下挠度不超过千分之三的前提下，把车架自重控制到了最低，日常单人就能完成车架的移位和组装。另外在设计的时候特意没有在纵梁上焊接载物平台的固定支架，就是为了给后期改装留足空间，不管是加装平板货台、围栏货箱，还是加装专用的设备固定夹具，

　　都可以根据实际使用需求在纵梁上平面自行焊接固定位，不会因为原有预留支架的位置不对导致干涉。实际使用中这类车架最容易出问题的位置就是前端的拖挂连接点，很多设计直接把牵引销焊接在单根纵梁上，受力的时候容易出现焊缝撕裂，这次建模的时候特意在牵引连接位加了横向的加强横梁，把牵引点的受力分散到两根纵梁上，不管是起步牵引还是制动减速，受力都不会集中在单侧梁体上，大幅降低焊缝开裂的风险。纵梁的表面没有做多余的造型设计，所有棱边都做了R2的圆角倒钝，避免组装和使用过程中割伤操作人员，也能减少应力集中点，避免长期交变载荷下出现梁体开裂的问题。从安装适配性来说，整个车架所有连接孔位都做了通孔设计，没有盲孔，后期组装的时候不需要反复对位，穿螺栓的时候不会因为孔位错位导致组装困难，所有孔位的公差都按H14的自由公差做的设计，普通的机加工和钻孔工艺就能达到精度要求，不需要上高精度的加工中心，小批量制作的时候加工成本很低。
