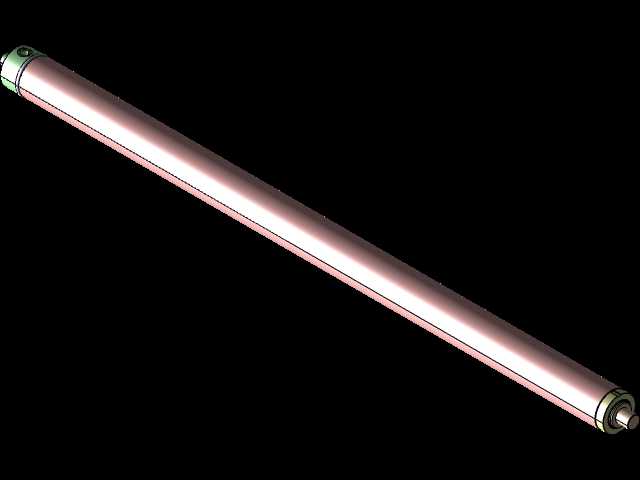

长行程单杆活塞式液压缸三维结构

　　在各类需要大推力直线往复动作的工业场景里，这类长行程单杆液压缸的应用覆盖范围极广，从冶金产线的轧机压下机构、重型设备的姿态调整，到工程装备的动臂驱动、物流设备的举升动作，都能见到同结构油缸的身影。不同于短行程紧凑油缸的设计逻辑，这款油缸在设计阶段优先考量长行程工况下的杆体稳定性，缸筒内壁采用高精度珩磨处理，保证活塞往复运动时的密封件磨损均匀，避免长行程运行中出现偏磨导致的内泄问题。从结构布局来看，缸体两端采用铰接式安装接口，端部的铰接孔可配套关节轴承使用，能够补偿安装过程中出现的微小同轴度偏差，也能适配设备运行过程中产生的小幅摆动工况，避免杆体承受额外的径向弯矩，延长密封件与导向套的使用寿命。活塞杆表面做了硬铬镀层处理，

　　硬度与光洁度都适配户外、多粉尘的工业作业环境，能减少杂质刮伤杆体表面的概率，维持密封副的贴合精度。这款油缸的内孔通径为65mm，活塞杆直径50mm，额定行程达到1320mm，选型时需要注意，安装前要预留足够的轴向空间，完全伸出时杆体的悬伸长度较长，若侧向负载较大需要额外增设导向支撑结构，避免杆体出现挠曲变形。导向套部分采用了复合耐磨材质，内嵌多道密封组合，包括防尘圈、主密封圈、缓冲密封圈，在活塞杆缩回时可以刮除杆体表面附着的油污与杂质，运行到行程端点时缓冲结构能降低活塞对端盖的机械冲击，减少运行噪音与结构疲劳。缸筒与两端端盖采用螺纹连接加止口定位的结构，既保证足够的连接强度承受高压油的轴向推力，也能保证端盖与缸筒的同轴度，

　　避免活塞运行中出现卡滞。油口设置在缸筒两端的端盖上，进出油的通径匹配65mm缸径的流量需求，选型配管时需要对应油口螺纹规格选择适配的管路与接头，保证供油流量匹配油缸的运行速度要求，避免通径过小导致的节流发热问题。在实际设备集成过程中，这类长行程油缸通常需要配套平衡阀使用，尤其是垂直安装的举升工况下，平衡阀可以防止负载失速下滑，保证动作的平稳性；如果是水平安装的推拉工况，需要注意安装基座的刚性，避免基座变形导致缸体受力偏移。建模过程中还原了所有密封槽、倒角、安装孔的细节，活塞与缸筒的配合间隙、导向套与活塞杆的配合公差都按照实际加工精度设置，可直接用于设备布局的干涉检查、安装位置模拟，也能作为液压系统选型时的尺寸参考，核对行程、安装距、

　　接口位置是否适配整机的布局要求。不同于标准拉杆油缸的模块化结构，这款焊接式缸体的长行程油缸结构强度更高，能承受更高的工作压力，适合重载工况下的长时间连续作业，端盖处的缓冲腔结构在建模时也做了完整还原，可用于模拟行程端点的缓冲效果，验证缓冲结构的尺寸是否匹配运行速度要求。
