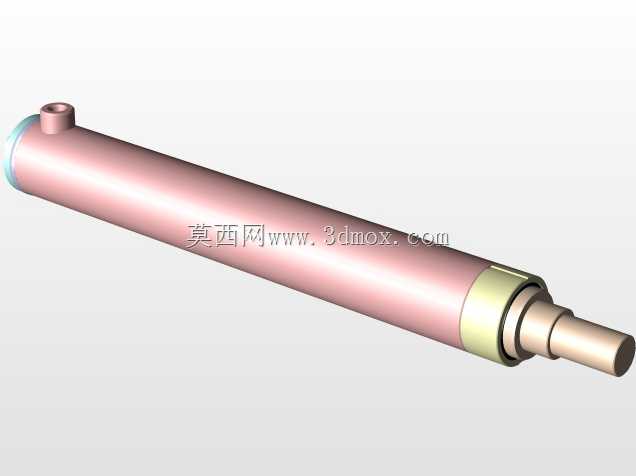

单杆活塞式液压缸结构三维设计

　　在各类需要直线往复动力输出的工业场景里，这类单杆活塞液压缸是应用覆盖面极广的执行元件，从工程机械的作业臂驱动、机床设备的工件夹紧与进给、冶金产线的工位推料，到橡塑设备的模腔开合、农业机械的机具升降，几乎所有搭载液压系统的装备里，都能找到同结构油缸的身影。它的核心作用是把液压系统输送来的压力能，直接转换成活塞杆端的直线机械作用力，相比丝杠、气缸这类直线驱动部件，液压缸能在极小的安装空间内输出极高的推拉力，且运行过程中负载刚性强，动作响应平稳，可通过液压阀组轻松实现推力、速度的无级调节，还能在行程任意位置实现可靠的负载锁止，非常适合重载、工况冲击大的作业场景。

　　从结构设计逻辑来看，这款油缸采用了最经典的单杆双作用活塞式结构，缸筒部分选用无缝精密管材加工成型，内壁做高精度珩磨处理，保证活塞往复运动时的密封可靠性，降低运动过程中的内泄损失；缸筒端部的油口采用侧置式布局，既方便现场布管，也能避免活塞杆伸出时对管路造成剐蹭干涉。活塞与活塞杆的连接采用同轴锁紧结构，配合多道组合式密封件，分别承担封油、导向、防尘的功能，其中靠近无杆腔侧的密封主要承受高压油的压力冲击，靠近杆端的防尘圈则负责刮除活塞杆表面附着的灰尘、铁屑等杂质，避免杂质被带入缸筒内部划伤密封件和缸筒内壁。活塞杆表面做了淬火加镀硬铬处理，表面硬度和光洁度都满足长期往复摩擦的使用要求，能有效延长密封件的使用寿命。缸盖与缸筒的连接采用螺纹加止口定位的方式，既保证了足够的连接强度承受高压油的轴向推力，也能保证缸盖与缸筒的同轴度，避免活塞杆运动过程中出现偏磨。

　　尺寸参数的设定完全围绕常规重载工况的使用需求展开，缸筒内孔直径80mm，对应无杆腔的作用面积约50平方厘米，在16MPa的常规系统压力下可输出约80kN的理论推力，足以应对大多数中重载工位的推拉需求；活塞杆直径70mm，杆径与缸径的比值接近0.88，这种大杆径设计主要面向有杆腔进油时需要快速退回、且活塞杆承受较大径向负载的场景，大直径活塞杆自身的抗弯强度更高，在承受侧向力时不容易出现弯曲变形，能适配安装导向长度较短、工况存在一定径向偏载的使用场景。540mm的额定行程覆盖了大多数设备直线动作的行程需求，设计时需要注意，实际安装时要预留足够的两端极限位置余量，避免活塞运行到行程端点时出现刚性碰撞，同时要根据安装方式核算活塞杆全伸状态下的挠曲变形量，若采用水平安装且行程较长时，需要考虑增设中间支撑结构，避免活塞杆自重导致的密封偏磨。

　　建模过程中需要重点关注几个配合面的尺寸公差：缸筒内壁与活塞外圆的配合采用H8/f7间隙配合，既保证活塞运动顺畅无卡滞，也能给密封件留出合适的压缩量；活塞杆与缸盖导向套的配合同样采用间隙配合，导向套的长度要满足杆径的1.2-1.5倍，保证足够的导向支撑长度；所有密封槽的尺寸严格按照对应密封件的标准规格设计，槽宽、槽深、倒角尺寸都要符合密封件的安装要求，避免密封件安装时被切边导致使用过程中出现泄漏。另外缸体外部的各个连接螺纹、油口螺纹都要符合液压管路的通用连接标准，方便现场安装时匹配标准管接头，减少非标配件的使用成本。
