120升容量工业液压站储油箱体结构

　　在工业液压系统的整体布局中，储油部件的设计合理性直接决定整套液压回路的运行稳定性，这款120升规格的箱体结构，是面向中低压通用液压站配套开发的储油单元，适配多数额定流量在60L/min以内的中小型液压动力单元，常见应用场景涵盖小型机床液压夹紧回路、工装夹具液压动力配套、自动化生产线辅助液压执行机构供油、小型工程设备液压系统储油等场景。从实际使用需求出发，箱体采用立方型主体结构，这种构型的核心考量是在有限安装空间内最大化储油容积，同时兼顾安装固定的便利性，箱体底部预留的安装支脚带有标准安装孔位，可直接通过螺栓固定在设备机架或液压站底座上，支脚的高度设计预留了足够的放油操作空间，也能避免箱体底面直接与安装基础接触，

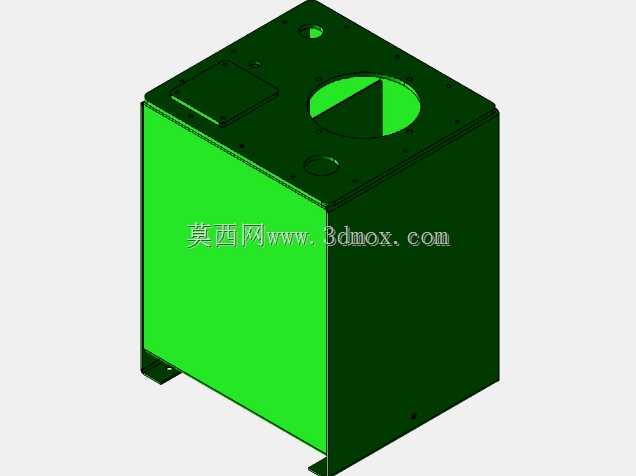

　　减少运行过程中的振动传递与接触面锈蚀风险。箱体顶面的开孔布局完全匹配常规液压站的元件安装需求，大尺寸圆形开孔为空气滤清器、液位计集成安装位，可直接适配标准规格的液压油箱盖组件，旁侧的方形开孔为清洗维护窗口，日常运维时无需拆卸顶部全部管路即可打开窗口清理箱底沉积的油泥杂质，其余小尺寸开孔分别对应回油口、吸油口、溢流阀回油口的安装位置，开孔位置经过管路走向优化，避免吸油与回油管路在箱体内产生涡流，减少油液裹挟气泡进入液压泵的概率。箱体侧壁的加强结构设计充分考虑了满油状态下的结构强度，120升液压油的总重量接近110公斤，加上运行过程中油液晃动产生的冲击载荷，箱体侧壁采用折边加强工艺，无需额外焊接加强筋即可避免侧壁出现鼓胀变形，

　　同时折边结构也能提升焊接位置的结构强度，减少长期使用后焊缝渗漏的风险。从设计思路上看，这款箱体没有采用复杂的异形结构，核心是兼顾加工便利性与使用可靠性，所有板材拼接位置均采用连续满焊工艺，焊接后经过整体渗漏测试，可满足常规矿物液压油的长期存储要求，箱体内部预留了隔板安装位，用户可根据实际使用需求加装吸回油隔板，延长油液在箱体内的停留时间，帮助油液散热、沉淀杂质与析出气泡。在安装边界方面，立方型结构的外廓尺寸适配多数标准液压站的安装框架，可直接放置在液压站下部框架内，侧面可加装外置式液位液温计，实时观测箱内油位与油液温度，底部预留的放油孔位置可适配标准规格的放油球阀，换油操作时无需额外拆装其他部件。在实际设备选型过程中，

　　这类120升容量的箱体属于通用型储油单元，既可以作为独立液压站的配套储油部件，也可以集成在大型设备的机身内部作为内置储油单元，其规整的外形便于在设计阶段进行整体布局排布，不需要为异形箱体预留特殊的安装空间，顶面的标准化开孔也能减少设计人员的元件匹配工作量，直接选用市场通用的液压辅件即可完成整套液压站的组装。针对不同的使用场景，箱体表面可根据需求做不同的防腐处理，常规工业环境下采用喷塑处理即可满足防锈要求，在潮湿或腐蚀环境下使用时可额外增加镀锌层或选用不锈钢板材加工，整体结构的设计冗余足够支撑不同工况下的改装需求。从三维建模的角度来看，这款模型完整还原了箱体的所有安装特征，包括各个开孔的位置尺寸、支脚的安装孔位、清洗窗口的边框结构、顶面的安装平面度要求，建模过程中充分考虑了钣金加工的工艺特性，所有折弯半径、焊接预留量都符合常规钣金加工厂的加工能力，不需要额外调整工艺即可直接展开下料加工，对于液压站设计人员来说，可以直接将该模型导入整体装配中，进行管路布局、元件排布的干涉检查，大幅缩短液压站的整体设计周期。在实际运行过程中，这类箱体的储油容积需要满足液压系统所有执行元件伸出时的油液容纳需求，同时还要保证油液在箱体内有足够的散热面积，120升的容量对于多数中小型液压系统来说，既不会因为容积过大造成油液浪费与安装空间占用，也不会因为容积过小导致油液循环过快、散热不足引发油温过高的问题，是经过大量实际项目验证的通用规格。
