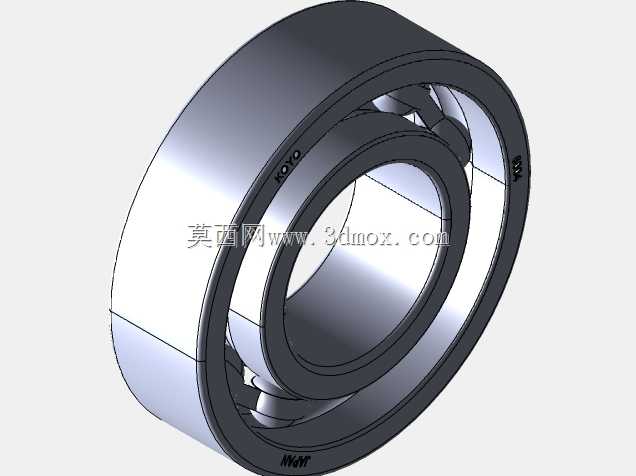

KOYO6004开口深沟球轴承三维结构

　　在各类轻载旋转传动场景中，深沟球轴承是应用覆盖范围极广的支撑类零部件，这款6004规格的开口型深沟球轴承，主要适配内径20mm的旋转轴系安装需求，在小型电机输出端、家电传动辊、轻工输送线托辊、普通机床辅助进给轴、园林工具旋转部位等场景中都能见到同规格产品的应用。从结构设计逻辑来看，开口式深沟球轴承的设计核心是在保证径向承载能力的前提下，兼顾一定的双向轴向承载能力，相较于带密封盖的同型号轴承，开口款的运行阻力更低，更适合在有定期润滑维护条件、环境洁净度较好的安装场景使用，同时开口结构也更便于装配时的游隙调整与装填润滑脂。该轴承的外形尺寸遵循标准深沟球轴承的尺寸系列规范，外径42mm，宽度12mm，安装时需要注意轴与轴承内孔的配合公差、

　　轴承座与外圈的配合公差选择，通常旋转内圈配合的轴选用k6级公差，固定外圈的座孔选用H7级公差即可满足多数常规工况的使用需求，安装过程中要避免通过滚动体传递敲击力，防止滚道出现压痕影响后续运行精度。从三维结构的细节来看，模型完整还原了深沟球轴承的各个组成部分：包括带标准滚道的内圈、外圈，均匀排布的钢球，以及分隔钢球保持架的结构，滚道的曲率半径设计符合深沟球轴承的通用设计规范，保证钢球在滚道内接触应力分布均匀，在承受额定径向载荷时不会出现应力集中的问题。保持架采用浪形冲压结构，这也是小尺寸深沟球轴承最常用的保持架形式，冲压钢板的保持架重量轻、强度足够，能够在轴承高速旋转时稳定分隔各个钢球，避免钢球之间直接接触产生额外的摩擦与磨损。

　　在实际设备选型过程中，选用该规格轴承时需要核算轴系的径向载荷、轴向载荷大小以及最高运行转速，6004系列的深沟球轴承极限转速在脂润滑条件下可以满足多数轻工设备的转速需求，如果是油润滑工况还能进一步提升允许的最高转速。开口结构的设计虽然没有密封件的防护，但在开式传动箱体内，齿轮飞溅的润滑油可以直接进入轴承滚道内部，实现持续的润滑，反而比带密封的轴承更适合这类有内置润滑系统的设备场景。在三维建模的细节处理上，模型的各个配合面都做了符合工程实际的倒角处理，内圈、外圈的端面倒角尺寸符合安装引导的要求，能够在装配时顺利导入轴颈与座孔，不会出现锐边卡滞的问题；钢球与滚道的接触位置按照实际装配后的接触角做了贴合处理，

　　没有出现干涉或者间隙过大的问题，保持架的兜孔尺寸也和钢球直径匹配，能够真实反映实际轴承的装配关系。对于结构设计从业者来说，这类标准件的三维模型可以直接导入装配体中使用，不需要重复建模，在做轴系布局设计时，可以直接调用该模型校核安装空间，确认轴承与周边轴肩、端盖、密封件的位置关系，避免设计阶段出现尺寸干涉的问题；在做运动仿真时，准确的轴承模型也能帮助工程师更真实地模拟轴系的旋转状态，核算支撑位置的受力情况。需要注意的是，开口型轴承在粉尘较多、潮湿或者有腐蚀介质的环境中使用时，需要额外搭配外置的密封结构，比如在轴承外侧加装密封圈、防尘盖，或者设计密封腔结构，避免杂质进入滚道内部加剧磨损，缩短轴承的使用寿命。在安装空间校核上，该轴承的12mm宽度尺寸需要在轴上设计对应宽度的轴肩定位，轴肩的高度不能超过内圈的倒角高度，否则会导致轴承无法安装到位，也会影响后续拆卸时的工具操作空间；外圈对应的座孔台肩高度同样需要控制在合理范围，保证外圈能够被稳定定位的同时，不会干涉轴承的正常旋转。
