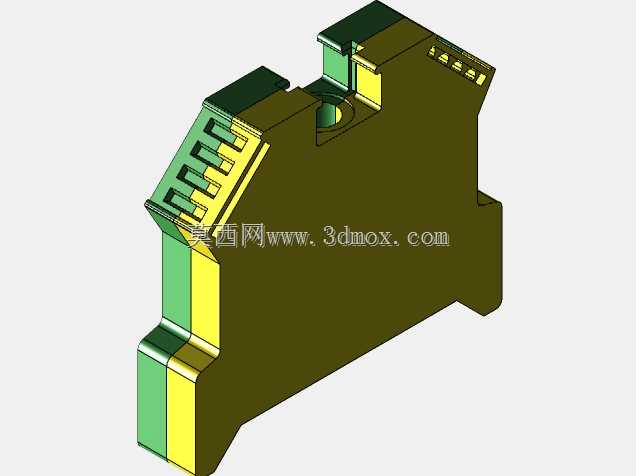

导轨式接线端子排结构三维设计

　　在工业电气柜、自动化控制盘的布线作业里，这类卡装式接线端子是柜内走线整理、回路分接的核心基础配件，日常运维中不管是新增检测回路、更换故障支路，都需要依靠这类端子实现导线的可靠压接与快速拆装，不用直接在元器件引脚处反复拆线，能大幅降低核心器件引脚被拧坏、线芯断裂的风险。从结构设计逻辑来看，这款端子采用了标准DIN导轨卡装结构，背部的弹性卡扣做了渐变斜角导向设计，安装时对准导轨上沿推入，卡扣会自动回弹卡入导轨下沿，不需要额外螺丝固定，单人徒手就能完成整排端子的排布固定，后期调整端子位置时，用一字螺丝刀撬动卡扣解锁就能横向挪动，适配柜内不同回路的走线间距需求。端子的导电主体采用内嵌式铜件设计，外部的绝缘壳体做了多道隔筋结构，

　　相邻接线位之间的隔筋高度超出压线螺丝顶面2mm以上，能避免施工过程中螺丝刀滑脱造成相邻回路短路，同时壳体表面的防滑纹理是顺着插拔方向做的竖向筋条，冬天戴绝缘手套操作插拔跨接件的时候也不会打滑。从安装边界尺寸来看，这款端子的宽度适配标准35mm宽度导轨，单极厚度控制在常规端子的通用尺寸区间，整排安装时相邻端子之间的拼接缝隙小于0.1mm，不会出现拼接错位导致的跨接件接触不良问题；壳体的上下两端都做了导线导入喇叭口，硬导线剥线后不用特意对准孔位，顺着喇叭口就能推入压线腔，压线螺丝的头部做了内六角与一字槽兼容设计，不管是用电动螺丝刀批量紧固，还是日常运维用普通一字螺丝刀调整，都能顺利咬合，不会出现螺丝头滑牙的问题。在实际应用场景中，

　　这类端子常被用在PLC控制柜的IO信号分接、动力回路的二级分线、现场操作柱的内部接线位置，相比螺丝直接固定的接线方式，端子的压线腔做了防线芯脱出的压片设计，多股软线压接时不用额外压接冷压端子，拧紧螺丝时压片会均匀包裹线芯，不会出现单股线芯被压断、接触电阻过大发热的问题。设计时还考虑了现场标识的需求，端子顶部预留了标准标识条插槽，可以插入打印好的回路号标识条，标识条的卡槽做了防脱出倒刺，设备运行时的振动不会让标识条滑落，后期查线时能快速对应回路编号，不用反复核对线号管。壳体材料选用的是阻燃绝缘材质，长期在柜内60摄氏度的工作环境下不会出现壳体变形、脆化问题，相邻端子之间的绝缘耐压等级能满足常规工业AC380V回路的绝缘要求，

　　不会出现爬电击穿的问题。端子的侧面预留了标准跨接件插槽，需要短接相邻同电位回路时，直接插入对应位数的桥接件就能实现快速短接，不用每一个端子都单独接跨线，能大幅减少柜内的布线量，让柜内走线更整洁，同时桥接件的接触片采用弹性铜片设计，插入后和端子内部导电件的接触压力足够，长期使用不会因为氧化出现接触不良的问题。在做三维建模的时候，特意把卡扣的弹性变形量做了装配仿真验证，模拟安装时卡扣的形变范围在材料允许的屈服极限内，反复拆装50次以上卡扣也不会出现断裂、塑性变形导致卡装松动的问题；压线腔的深度也做了适配验证，能容纳最大标称线径的导线完全插入，不会出现导线插不到位、压接面积不足的问题。
