射频同轴浪涌保护器结构设计

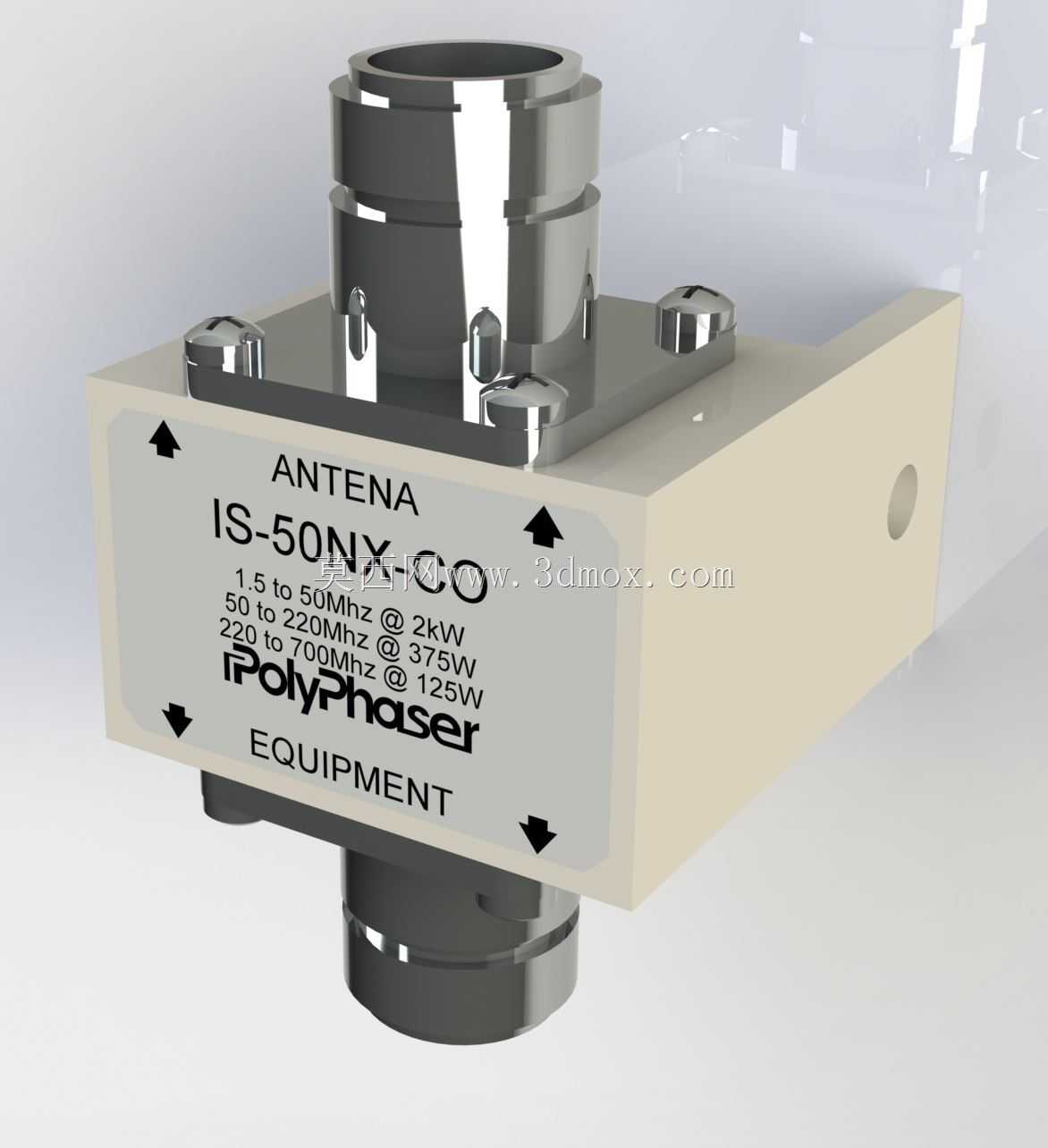

　　该同轴防护器件主要应用在无线通信基站、射频信号传输链路、天馈系统的信号接入节点，串接在天线与后端通信收发设备之间，核心作用是泄放线路上感应的雷电浪涌、瞬时过电压能量，避免异常高压脉冲击穿后端敏感的射频收发电路，保障信号传输链路在复杂电磁环境、雷雨天气下的运行稳定性。从结构设计来看，器件采用两端同轴接口的直通式布局，接口轴线与安装基面垂直，两端接口分别对应天线侧与设备侧，壳体上的箭头标识清晰标注信号流向，避免现场安装时出现方向接反的问题。主体壳体采用金属压铸成型，表面做导电氧化处理，既保证结构强度，也能实现连续的电磁屏蔽效能，减少外界电磁干扰对传输信号的影响，同时金属壳体可直接作为泄流路径的一部分，将浪涌电流快速引导至接地端。

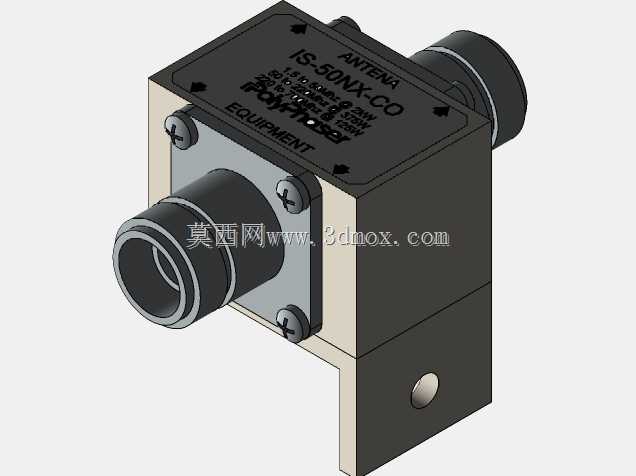

　　安装部分采用侧置L型安装支耳结构，支耳上预留标准安装孔位，可直接通过螺栓固定在机柜安装板、抱杆固定支架或者设备舱壁上，安装边界紧凑，不需要额外预留过大的操作空间，适配通信机柜内密集布线的安装场景。内部射频通路采用50Ω标准阻抗匹配设计，覆盖多频段射频信号传输范围，插入损耗控制在射频系统允许的阈值内，不会对正常的通信信号造成过度衰减，同时浪涌泄放回路与信号通路做了隔离设计，避免泄流时影响信号传输质量。建模过程中严格还原了实物的装配关系，金属接口部分的卡接结构、壳体拼接的定位止口、安装支耳的折弯角度、标签区域的凹陷定位都做了精准复刻，每个紧固螺栓的位置、接口的螺纹尺寸、密封台阶的结构都按照实物测绘参数搭建，可直接用于通信系统的布线仿真、

　　安装干涉检查、机柜布局设计参考，也可作为同类型射频防护器件结构设计的参照样本，帮助结构工程师快速掌握天馈浪涌保护器的布局逻辑、安装配合要求，在做通信站点设备布置时提前预判安装空间、走线路径的适配性，减少现场安装时出现的尺寸不匹配、干涉等问题。
