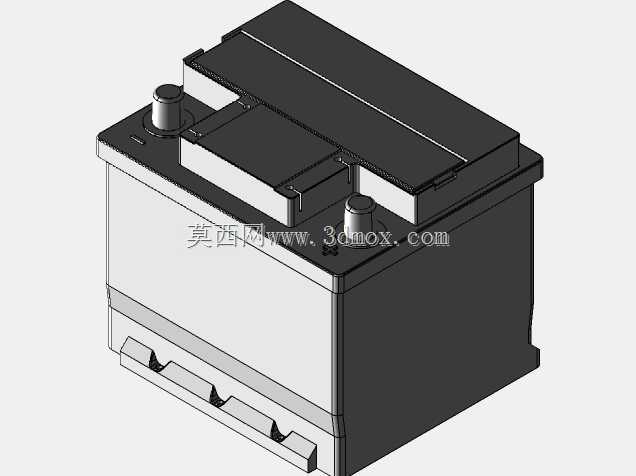

车用启动铅酸蓄电池三维结构设计

　　这款车用启动蓄电池的三维结构设计，完全围绕车载启动工况的实际使用需求展开，在建模阶段就充分考虑了实车装配的各类边界条件。从实际应用场景来看，这类蓄电池主要搭载于传统燃油乘用车、轻型商用车的发动机舱内，核心作用是为车辆启动机提供瞬时大电流输出，同时在发动机未运转时为车载用电设备供电，发动机正常运转后则配合发电机完成稳压、储电的功能，是车辆电气系统的核心储能部件。

　　建模过程中优先还原了产品的功能特性：顶部两个极性端子采用凸起式圆柱结构，分别对应正负极，建模时严格控制端子的突出高度、端面直径以及中心距参数，确保与实车线束端子的夹装尺寸完全匹配，避免出现装配干涉、接触不良的问题；壳体采用一体化硬质塑料包覆结构，侧壁做了等厚度的加强筋设计，既能够承受内部极板组的重量，也可以抵御发动机舱内的振动、温度交变带来的结构形变，同时壳体底部预留了与车辆电池托盘匹配的定位卡槽，安装时可以直接卡入托盘的固定位，不需要额外调整位置。

　　设计思路上没有做多余的异形结构，整体采用规整的长方体切角造型，一方面是最大化利用发动机舱内的预留安装空间，在有限的体积内容纳足够容量的极板组，保证冷启动电流输出能力；另一方面规整的外形也方便后期生产时的壳体注塑、极板组装配工序，降低生产制造的复杂度。外形尺寸的设定完全参照主流紧凑型乘用车的电池安装位边界，长宽高比例适配绝大多数A级、A0级车型的电池托架，端子的朝向也符合常规车型的线束走向，不需要改动原车线束布局就可以直接适配。

　　在细节结构处理上，壳体顶部的盖体与主壳体的配合面做了止口结构建模，还原实际生产中的密封胶条安装位，保证使用过程中电解液不会因为车辆倾斜、振动出现渗漏；端子根部做了加高的密封凸台，避免日常使用时的积灰、积水造成端子腐蚀、接触电阻过大的问题。整个模型的结构完全还原量产产品的实际构造，没有做简化处理，既可以用于车辆电气系统的装配干涉校验，也可以作为维修实训、车载配件选型的三维参考依据，帮助结构设计人员快速完成电池舱的布局校核，减少实车试装时的调整工作量。
